金星 3d 計算 / 2d 計算

3d 計算

• 太陽放射加熱プロファイルは Baker et al. (1998) の表 1 の通り.
• 計算領域
  • Lx = Ly = 100 km, Lz=20km, nx = ny = nz = 100
  • dx=dy=1km, dz=200m
    • 鉛直領域は金星の高度 40 - 60 km を想定している.
• 計算時間
  • 80,000 sec
  • (0 -- 60000 sec) dt_long = 2 sec, dt_short = 0.2 sec
  • (60000 -- 80000 sec) dt_long = 1 sec, dt_short = 0.1 sec
• 初期温位擾乱は鉛直 10 km 地点にランダムに 1 K の擾乱を与える
• 上下鉛直境界は熱フラックス固定
• 散逸加熱項を無視している.
• スポンジ層 (Rayleigh damping) なし.
• ソースコード
  • arare5-20120301
  • メイン namelist ファイル
  • 初期値 namelist ファイル

2d 計算

• 太陽放射加熱プロファイルは Baker et al. (1998) の表 1 の通り.
• 計算領域
  • Lx = 100 km, Lz=20km, nx = nz = 100
  • dx = 1 km, dz = 200 m
    • 鉛直領域は金星の高度 40 - 60 km を想定している.
• 計算時間
  • 80,000 sec
  • dt_long = 2 sec, dt_short = 0.2 sec
• 初期温位擾乱は鉛直 10 km 地点にランダムに 1 K の擾乱を与える
• 上下鉛直境界は熱フラックス固定
• 散逸加熱項を無視している.
• スポンジ層 (Rayleigh damping) なし.
• ソースコード
  • arare5-20120301
  • メイン namelist ファイル
  • 初期値 namelist ファイル

計算結果

• 2d 計算結果(netCDF)
• 3d 計算結果(netCDF)

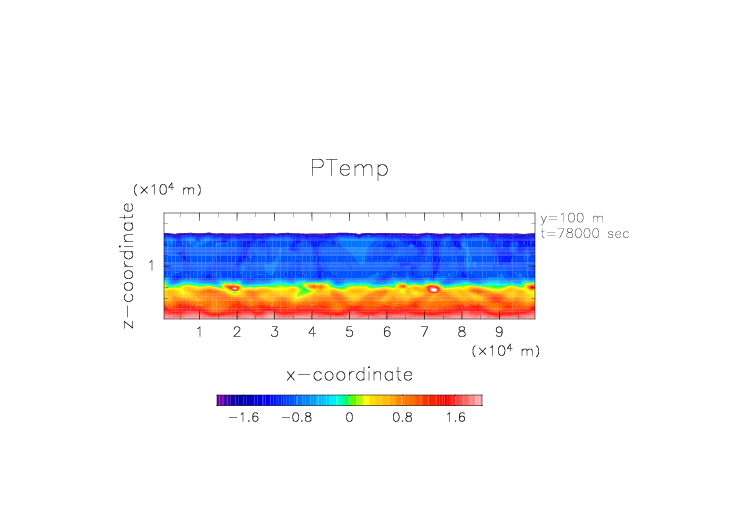

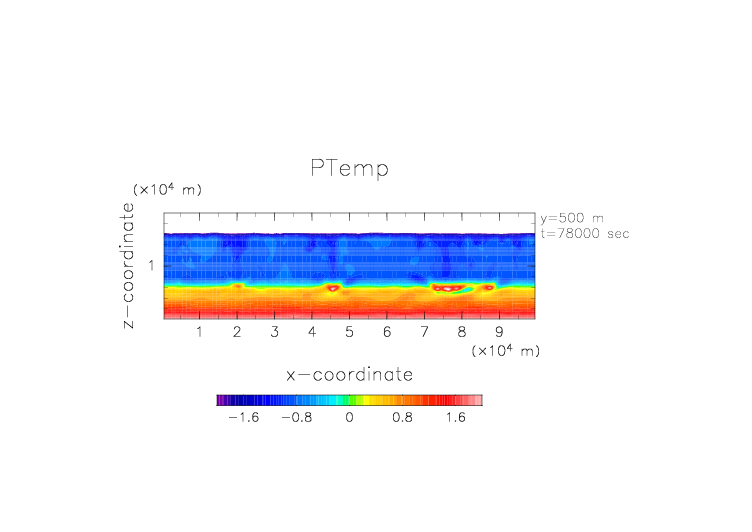

温位 (t = 78000 sec)

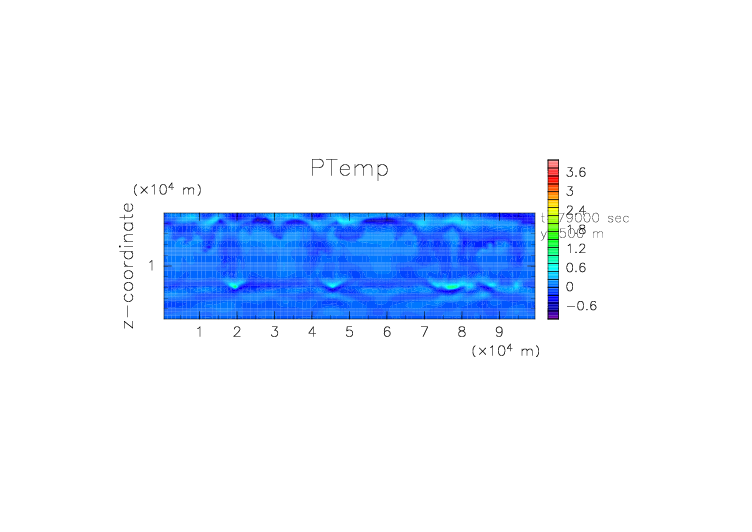

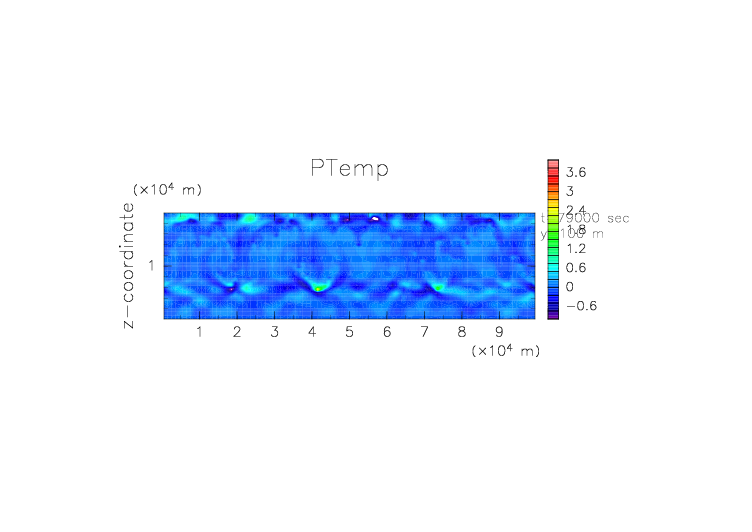

温位偏差 (t = 79000 sec)

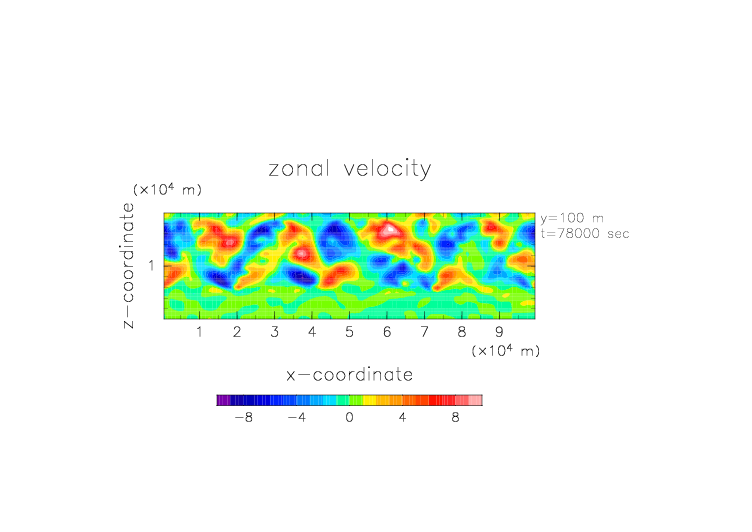

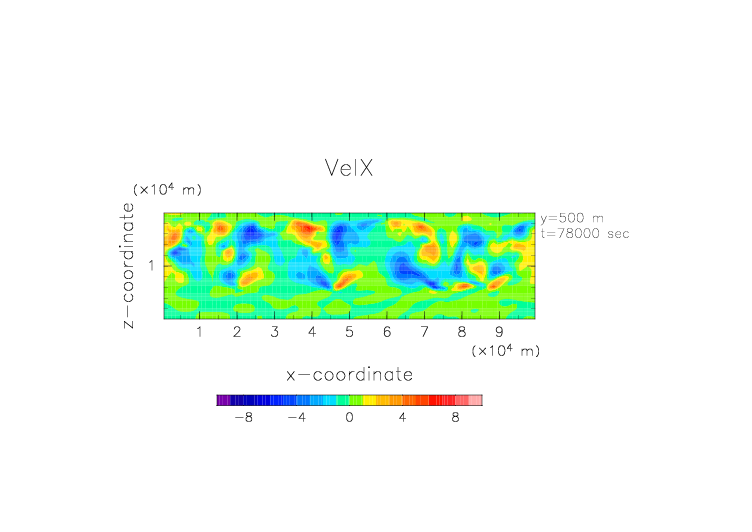

水平速度 (t = 78000 sec)

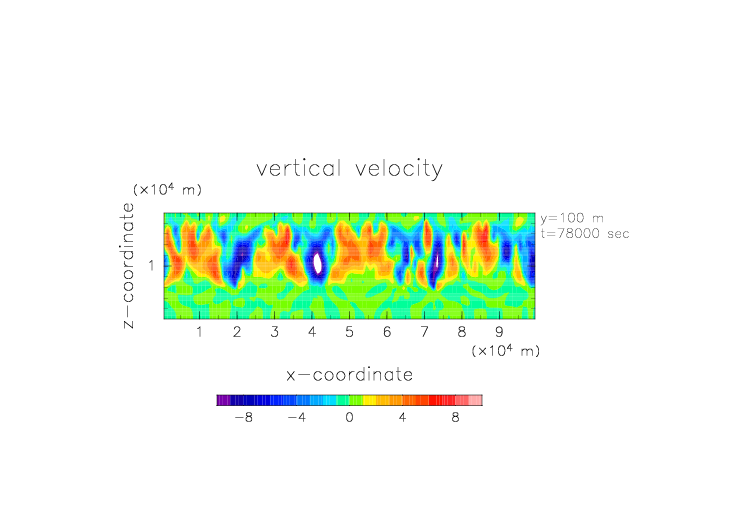

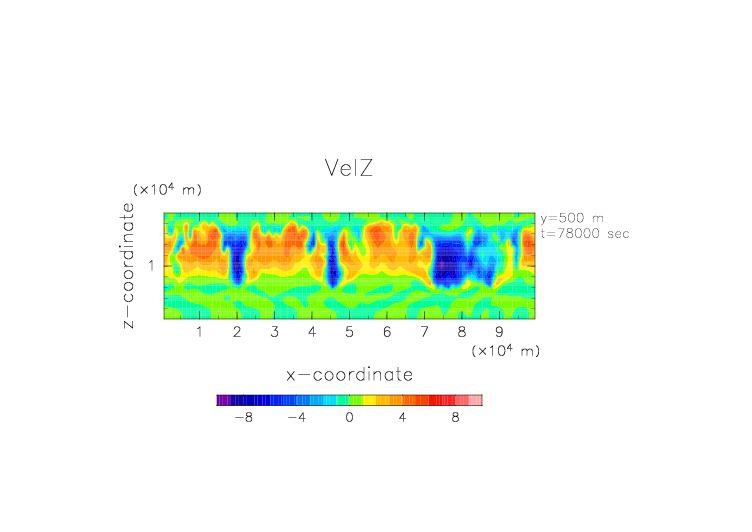

鉛直速度 (t = 78000 sec)

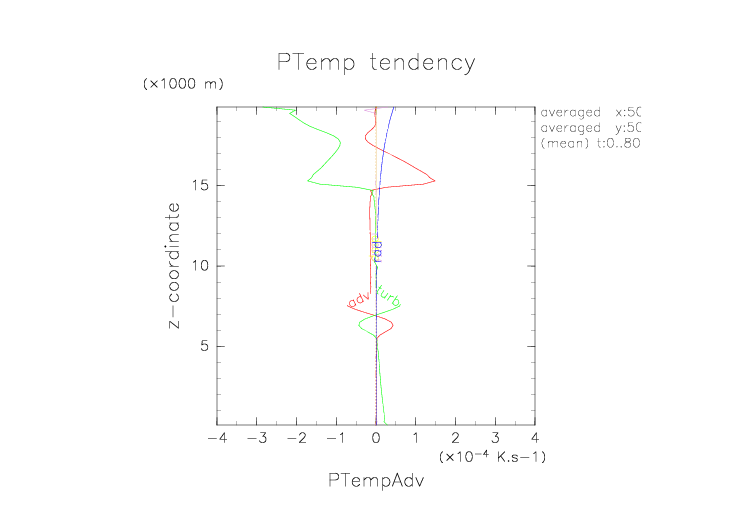

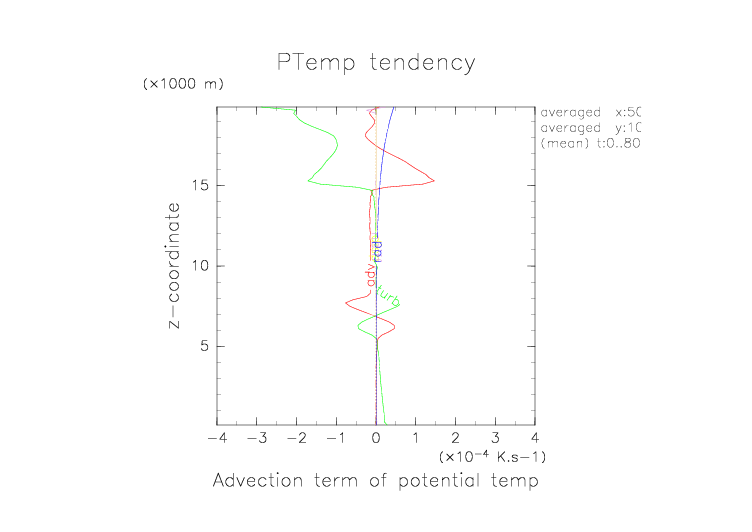

加熱率 (時間平均)

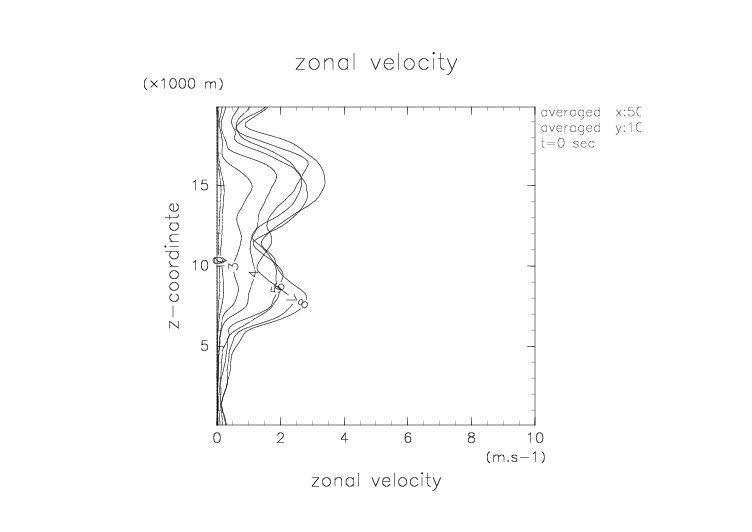

速度 u 2 乗平均 (10000 sec 毎)

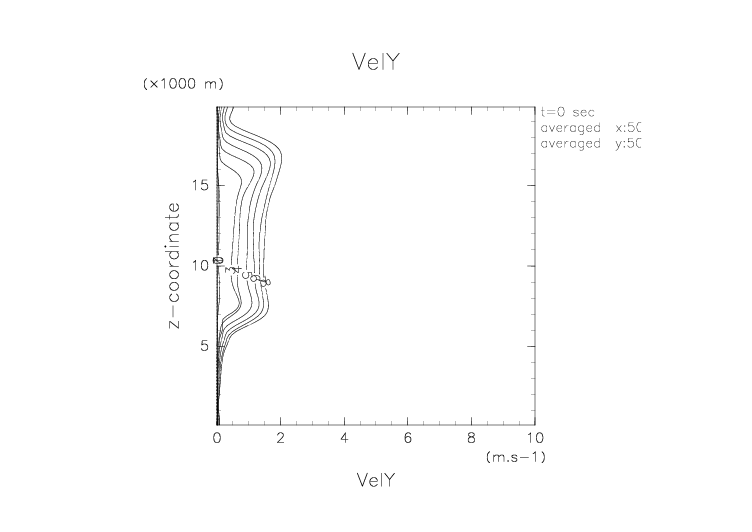

速度 v 2 乗平均 (10000 sec 毎)

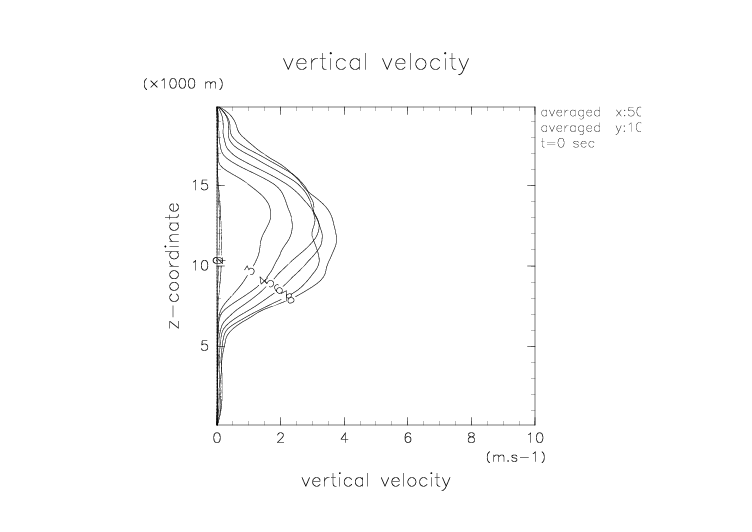

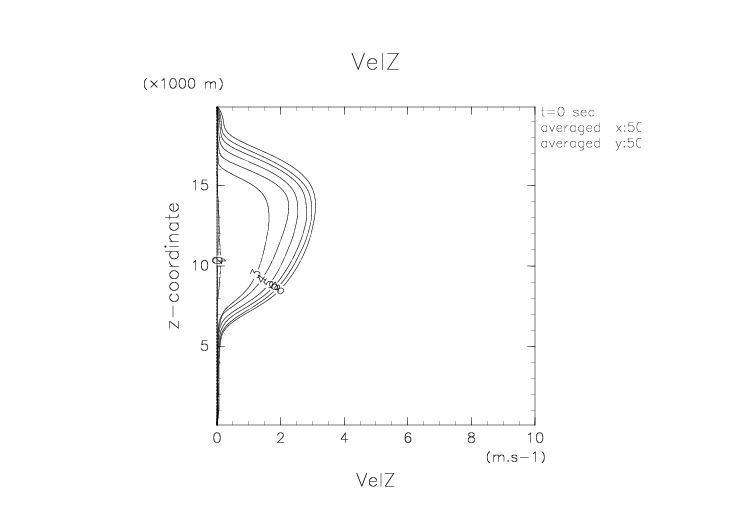

速度 w 2 乗平均 (10000 sec 毎)

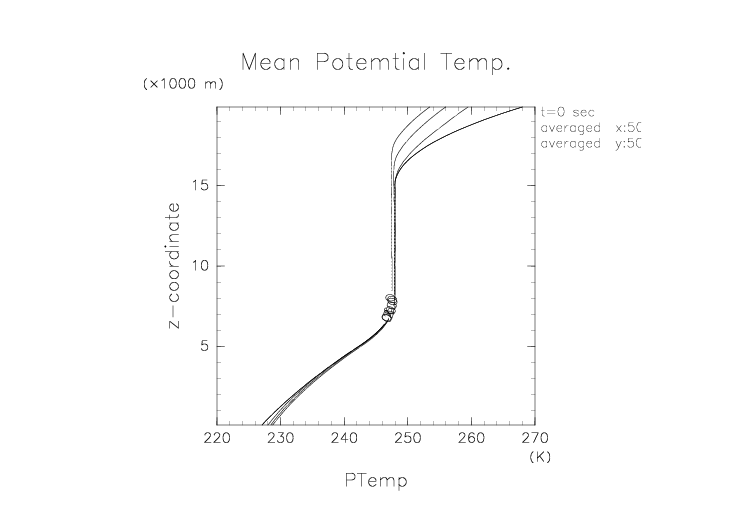

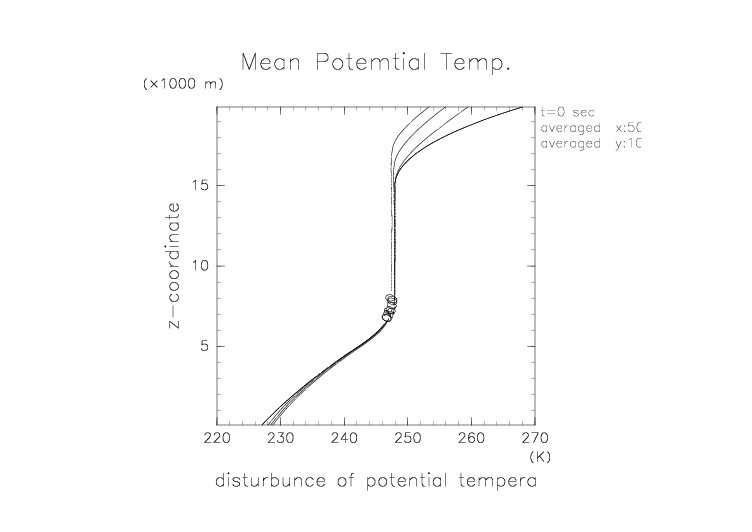

温位の基本場 (20000 sec 毎)

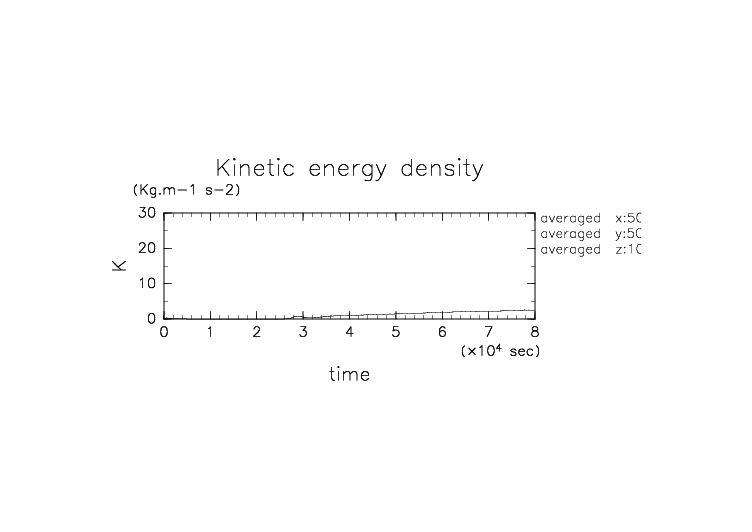

運動エネルギー密度

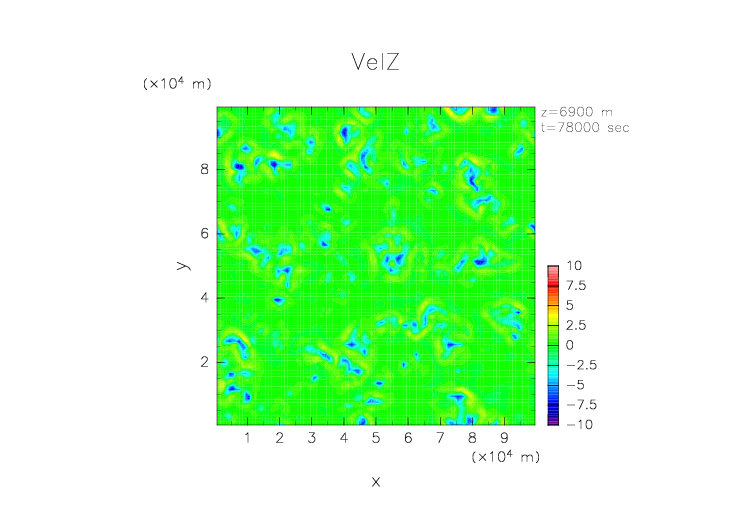

鉛直速度の水平断面 (z = 7000 m)

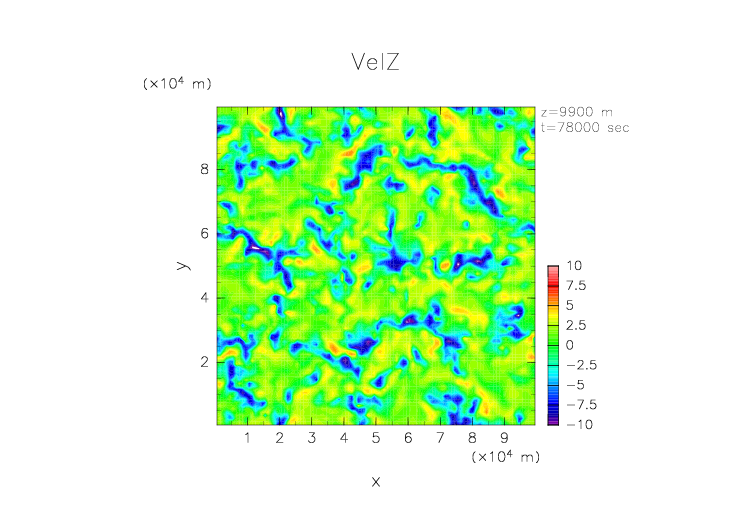

鉛直速度の水平断面 (z = 10000 m)

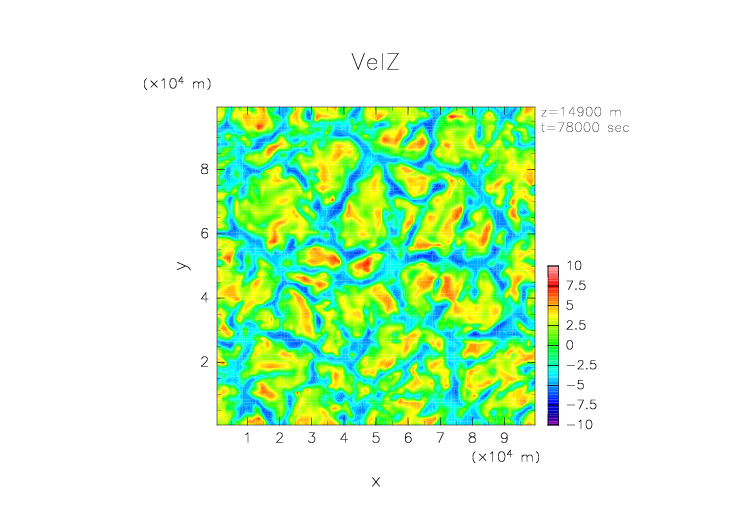

鉛直速度の水平断面 (z = 15000 m)

2d







なし




なし

なし

なし

3d

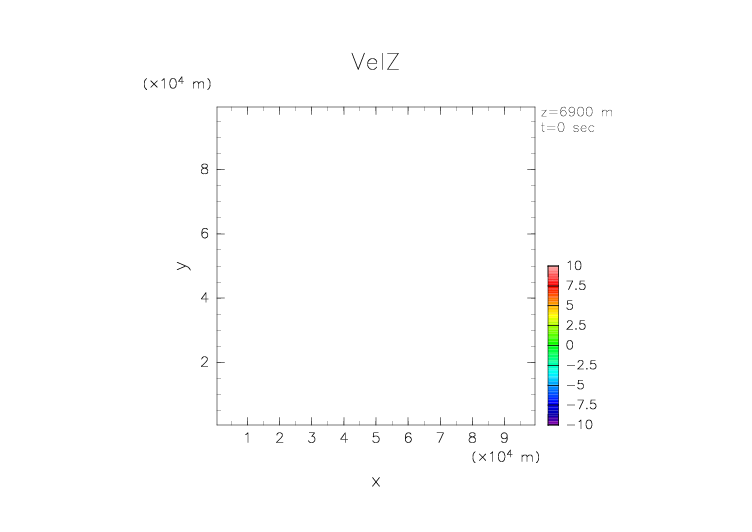

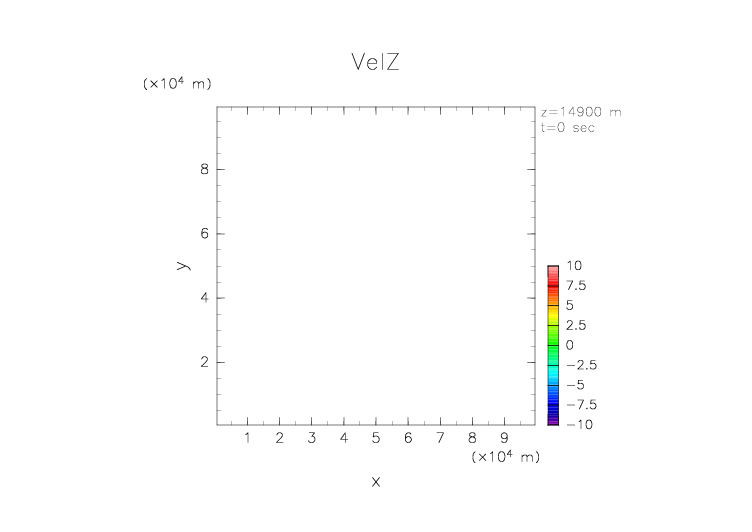

3d_VelZ_x-y アニメ
