deepconv/arare4 : H2O の凝縮を考慮した木星雲対流

計算の概要

Nakajima et al (2000) の設定を従い, 木星大気での雲対流をシミュレートする. 凝縮成分は H2O のみ考慮し, 基本場の H2O 混合比の湿度は 100 km 付近より上空で 75% とする. 雲の併合成長過程として, Kessler (1969) を用いる. 但し, 閾値をゼロとし, 時間スケールを 100 秒とする.

下部の温度フラックスと混合比フラックスはバルク法で与える.

北大情報基盤センター SR11000 にて計算. 積分に必要な時間は約 4 時間.

計算設定

設定ファイル

arare.conf

備忘録

結果一覧

浮力の水平平均

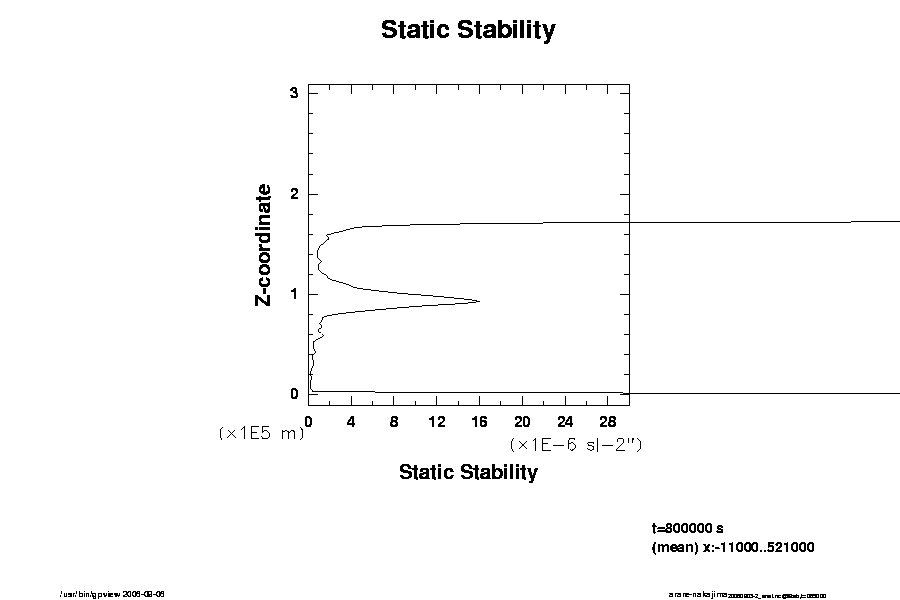

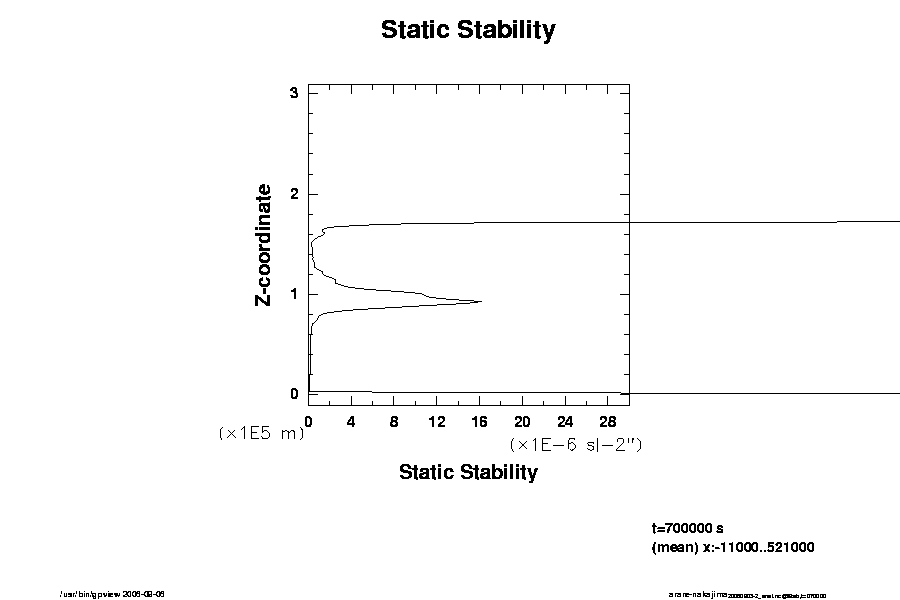

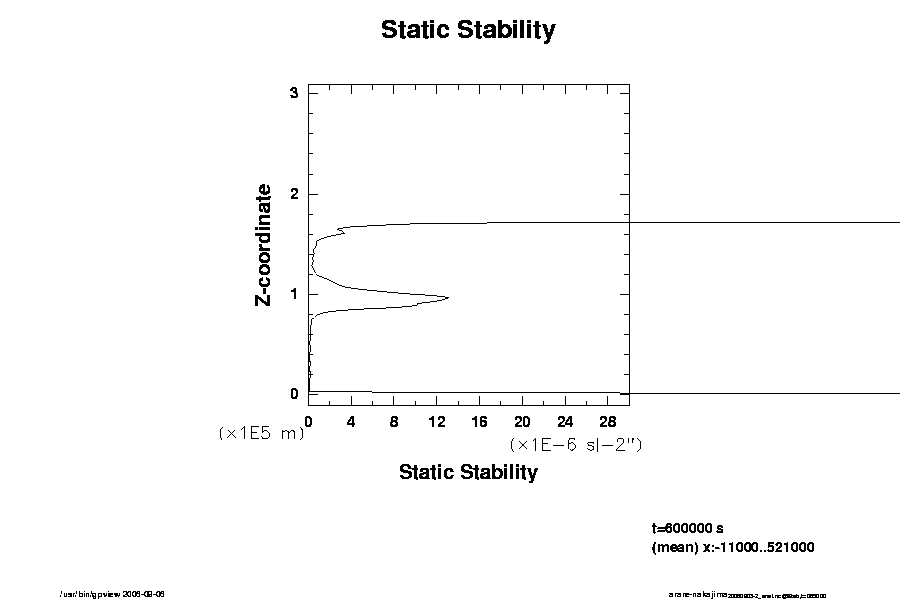

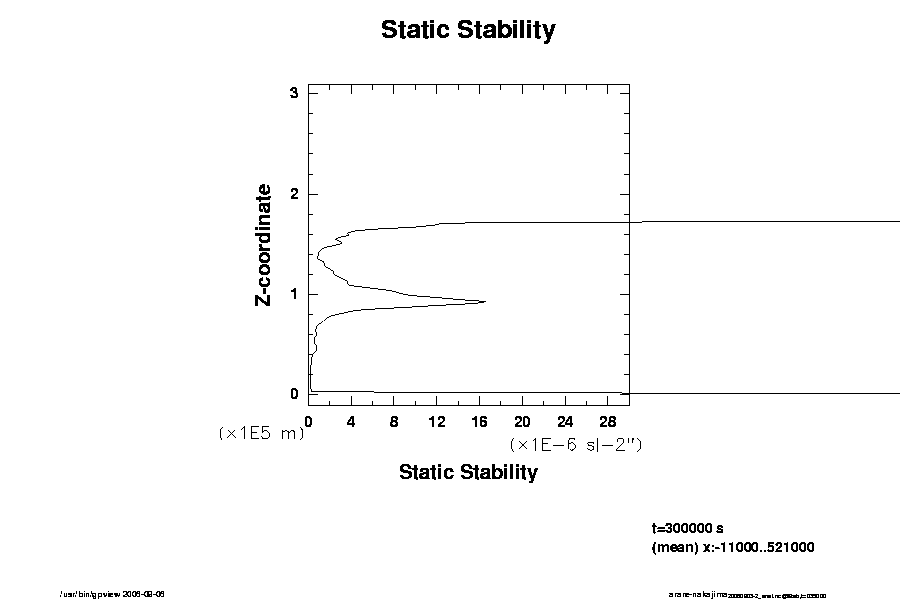

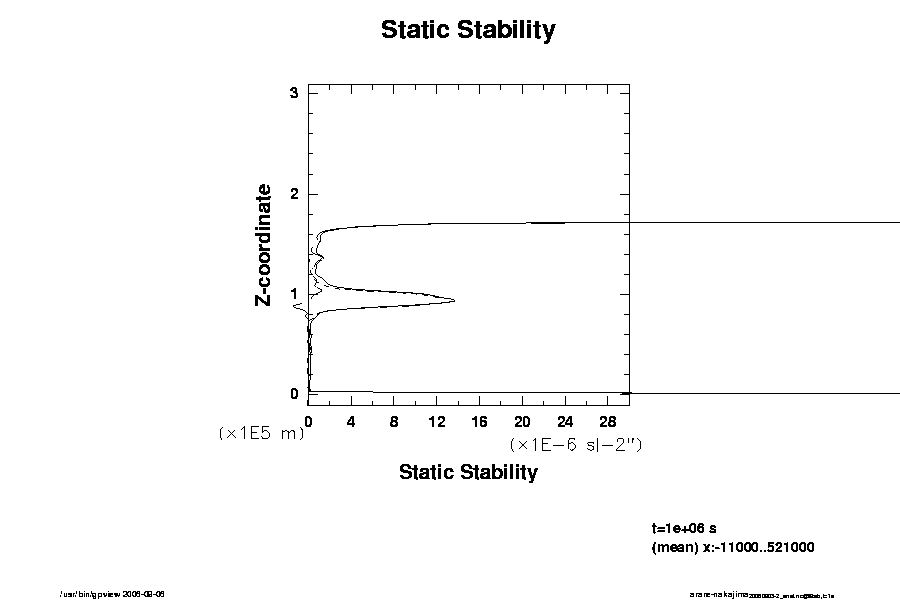

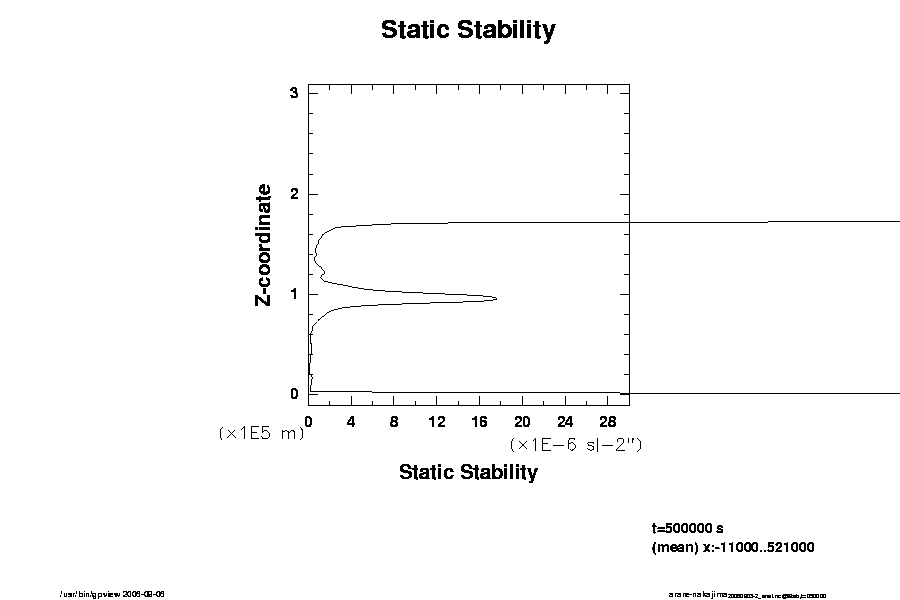

静的安定度の水平平均

飽和混合比と混合比の相対誤差の水平平均

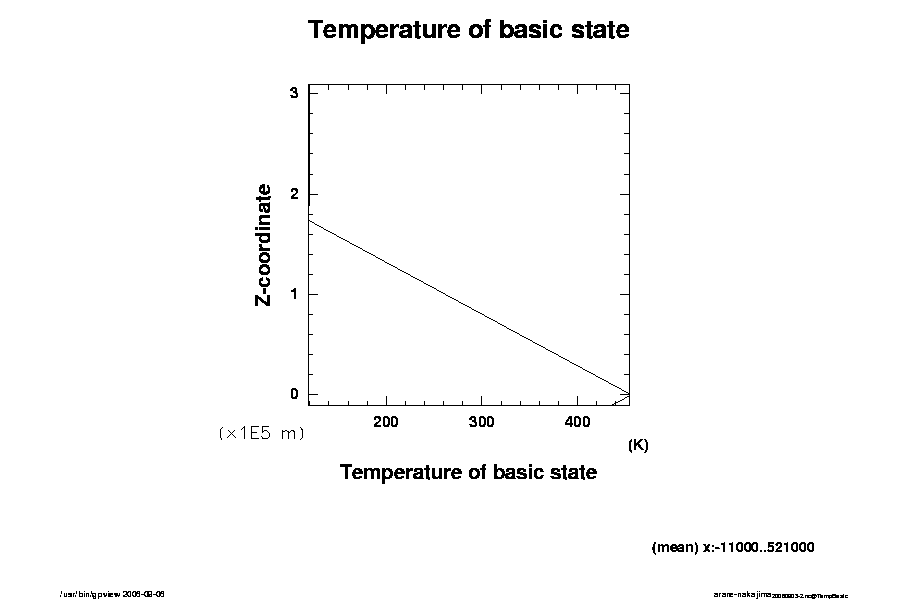

初期温度

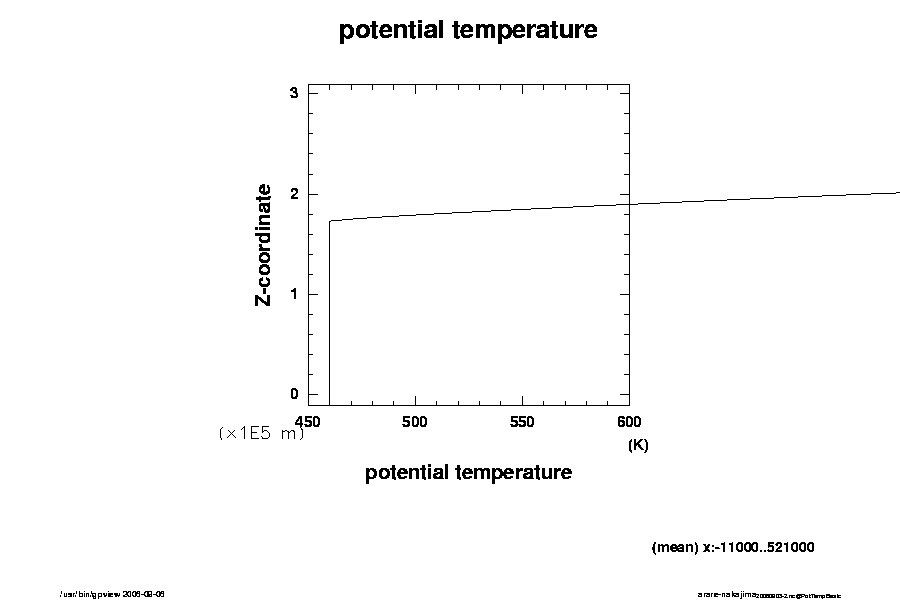

初期温位

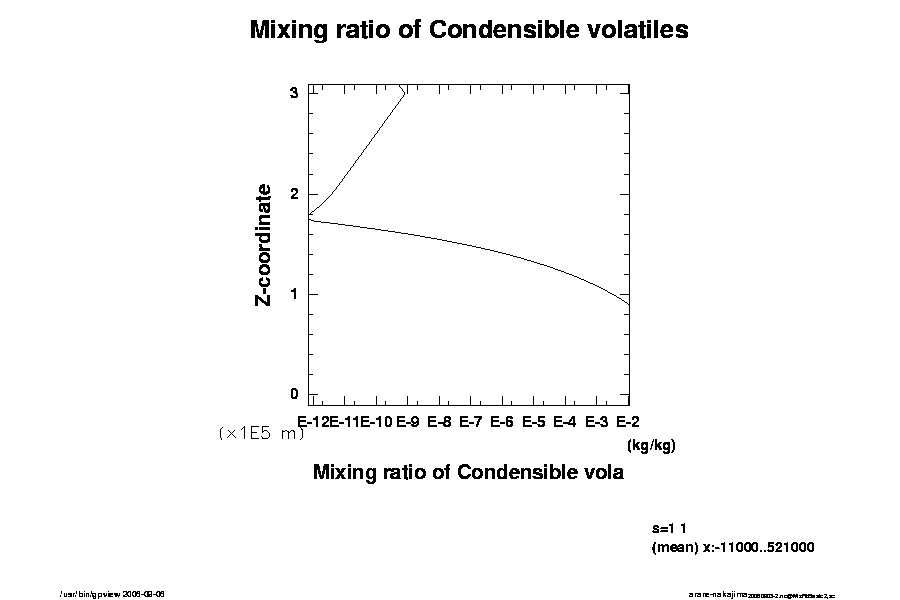

初期 H2O 混合比

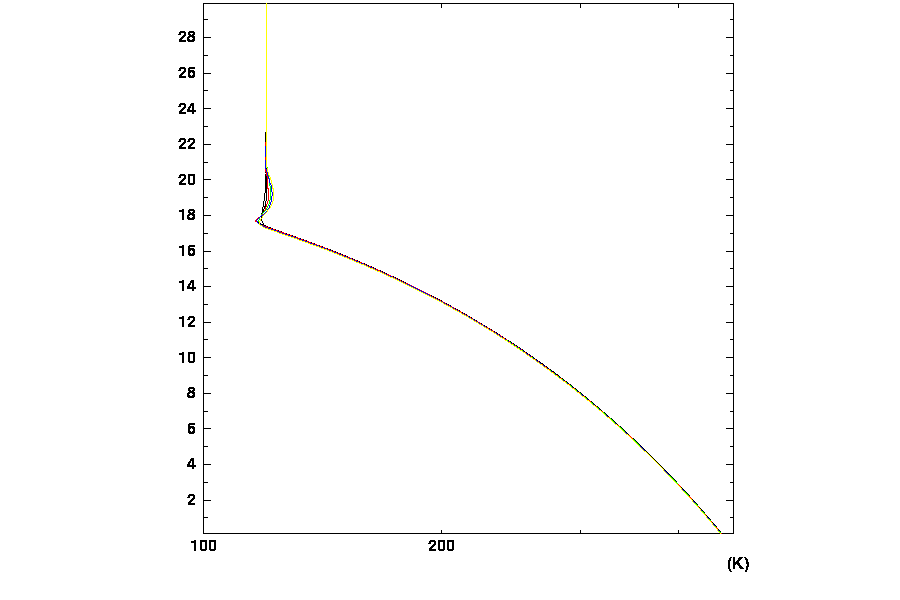

温度の時間変化

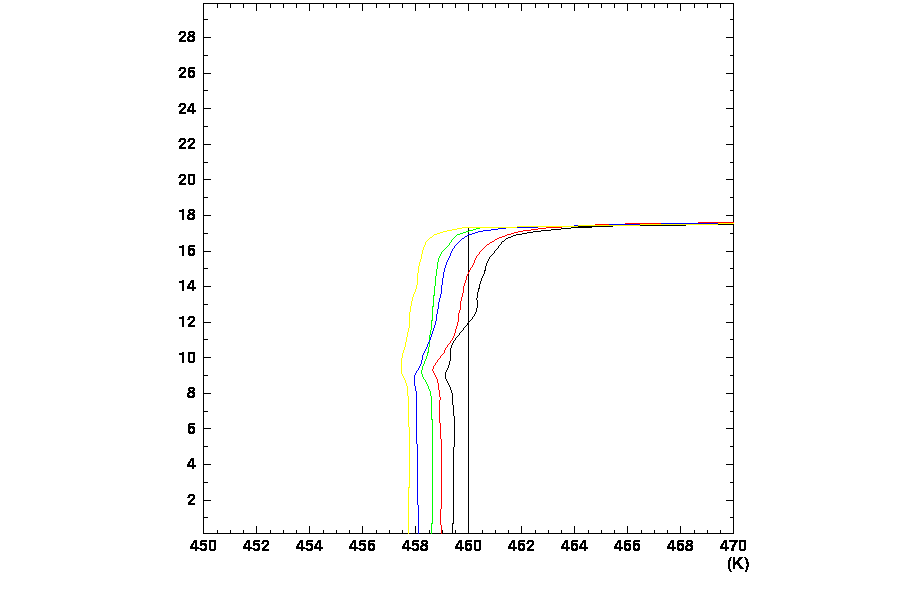

温位の時間変化

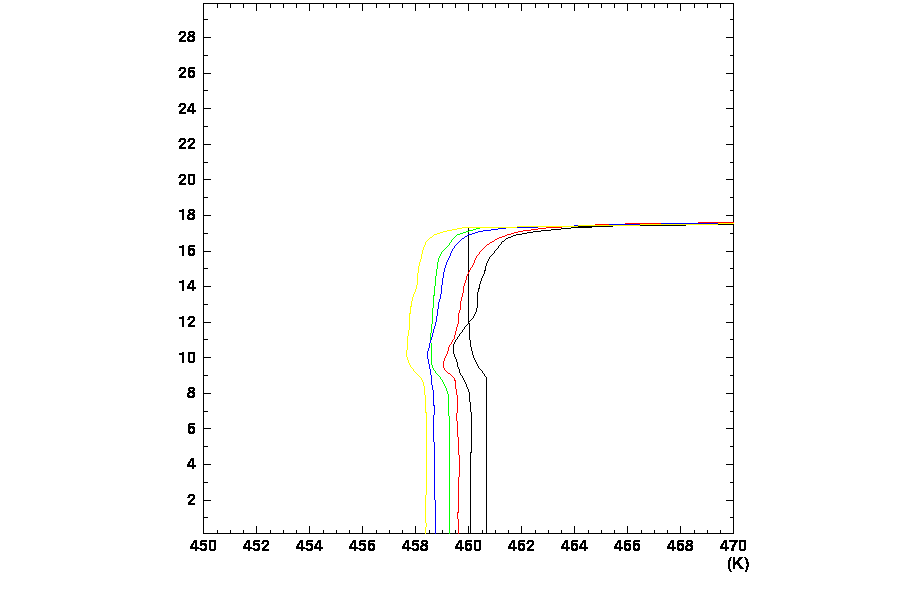

仮温位の時間変化

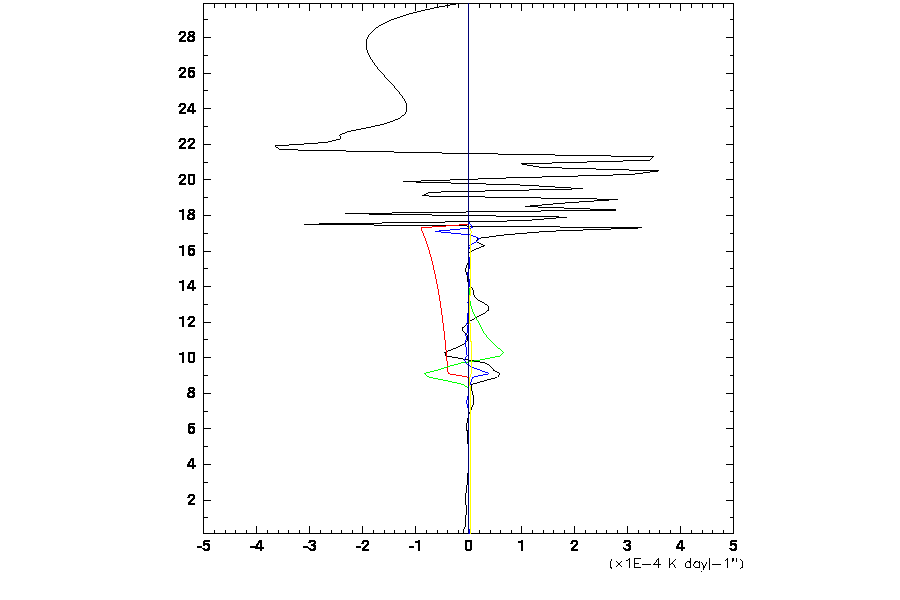

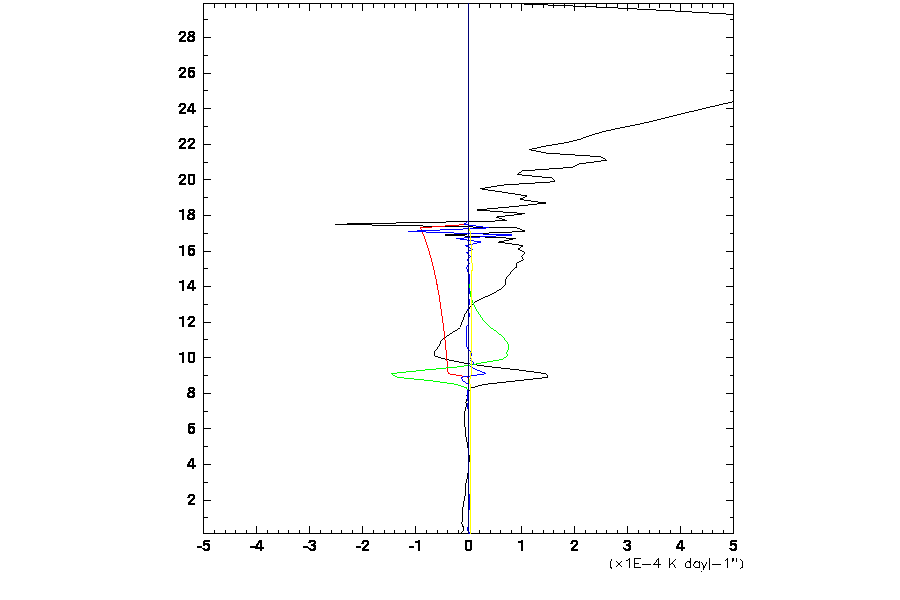

温位変化に対する各項の寄与(t=1e5)
黒:移流、赤:放射、青:乱流、緑:凝結と蒸発、黄色:散逸加熱

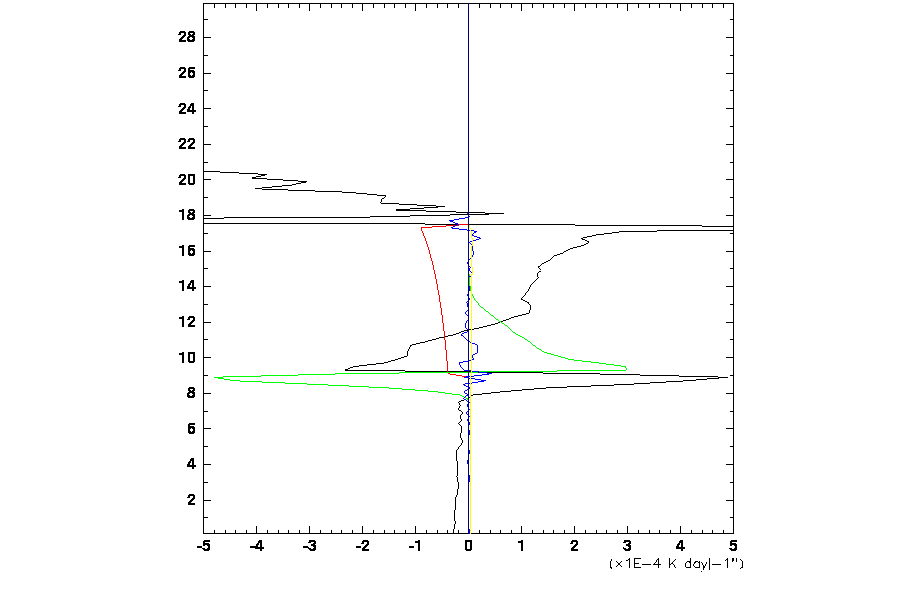

温位変化に対する各項の寄与(t=2e5)

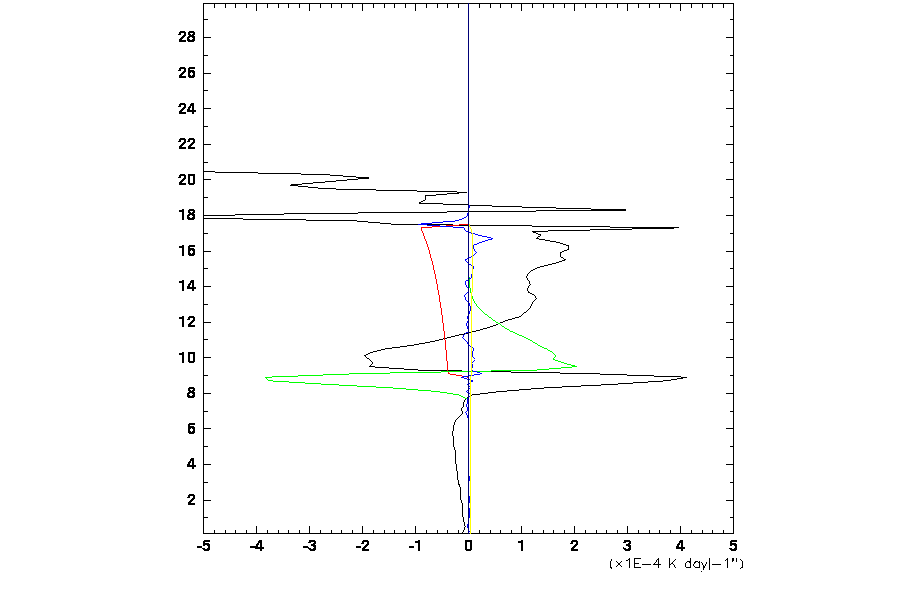

温位変化に対する各項の寄与(t=3e5)

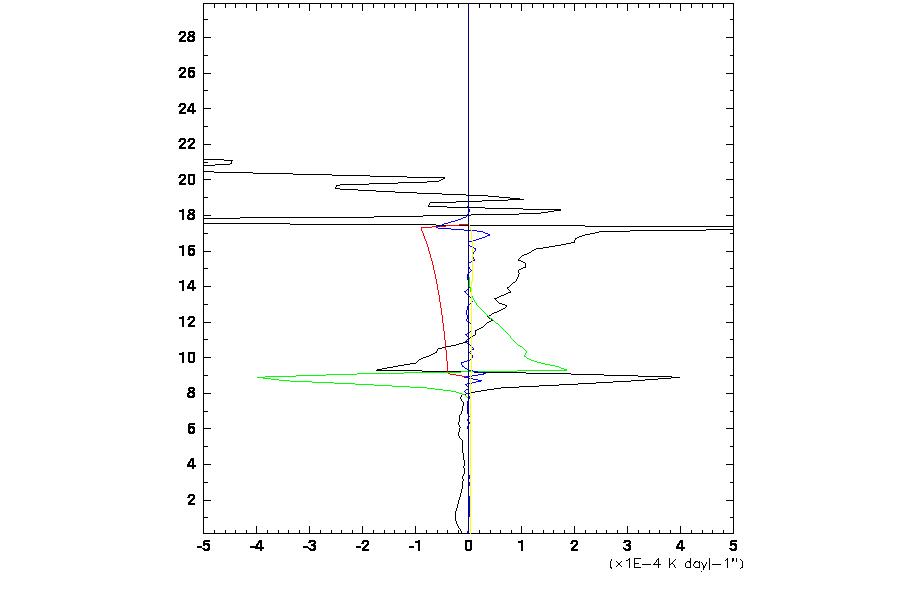

温位変化に対する各項の寄与(t=4e5)

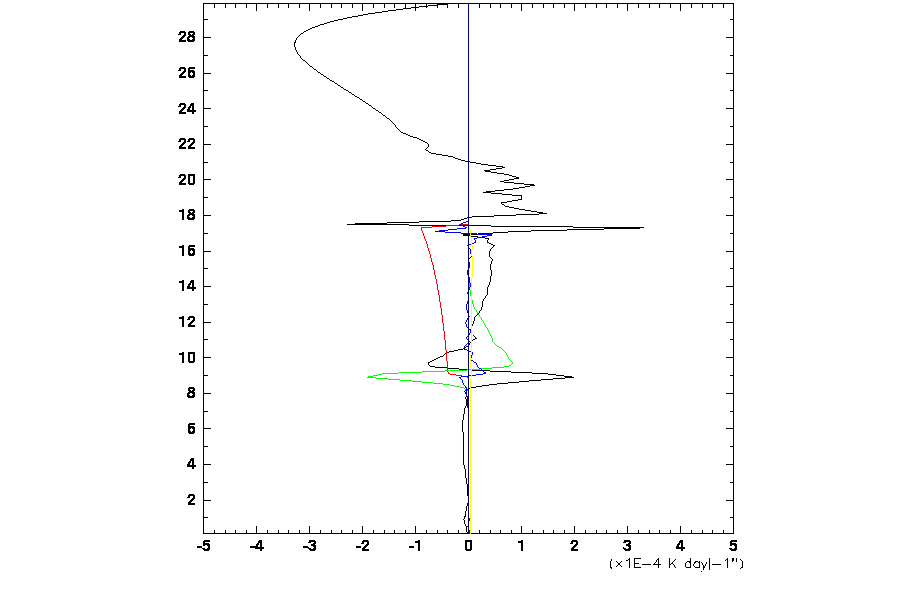

温位変化に対する各項の寄与(t=5e5)

温位変化に対する各項の寄与(t=6e5)

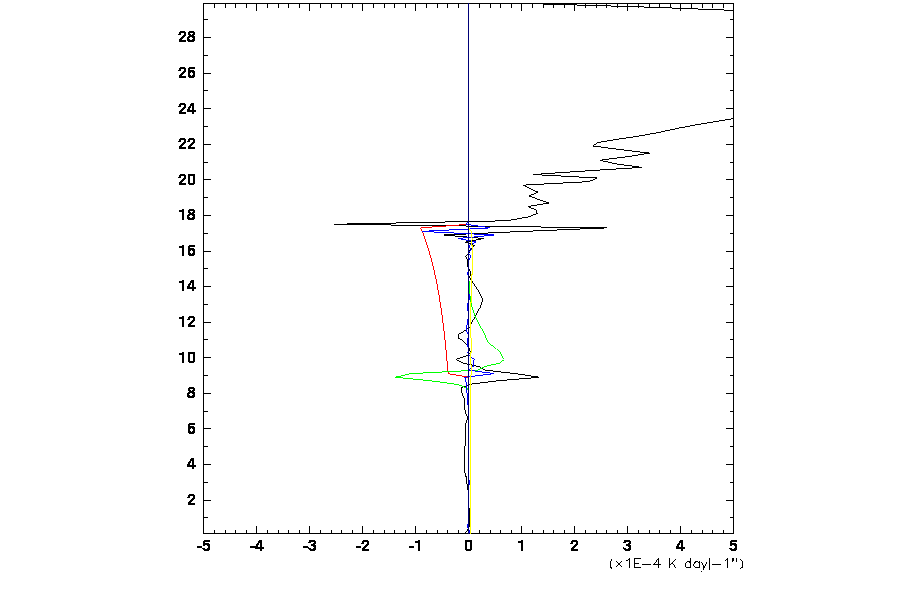

温位変化に対する各項の寄与(t=7e5)

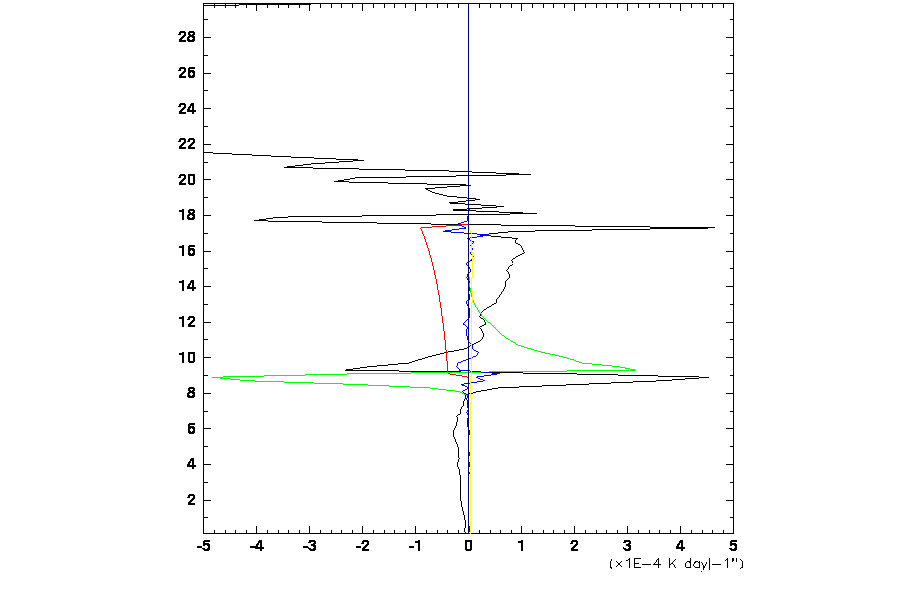

温位変化に対する各項の寄与(t=8e5)

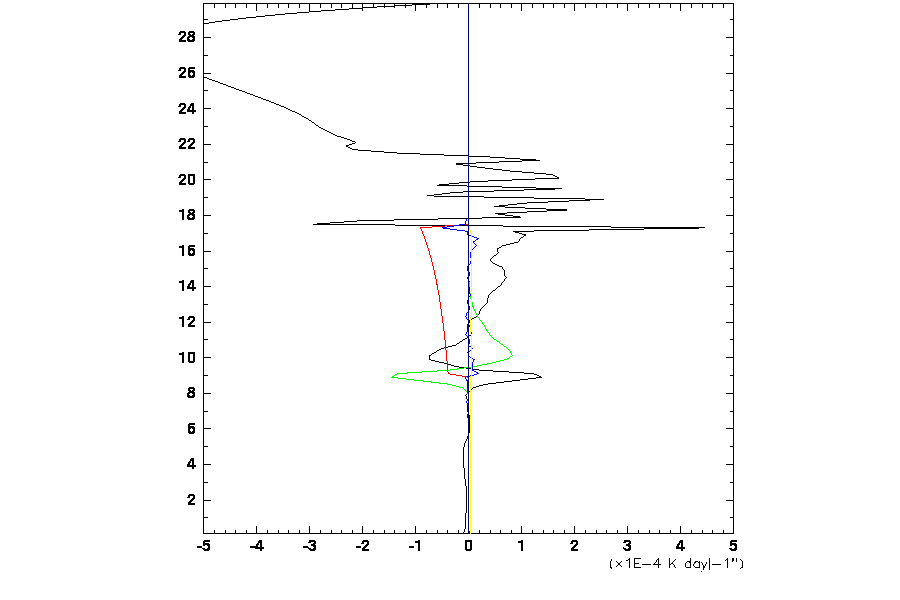

温位変化に対する各項の寄与(t=9e5)

温位変化に対する各項の寄与(t=1e6)

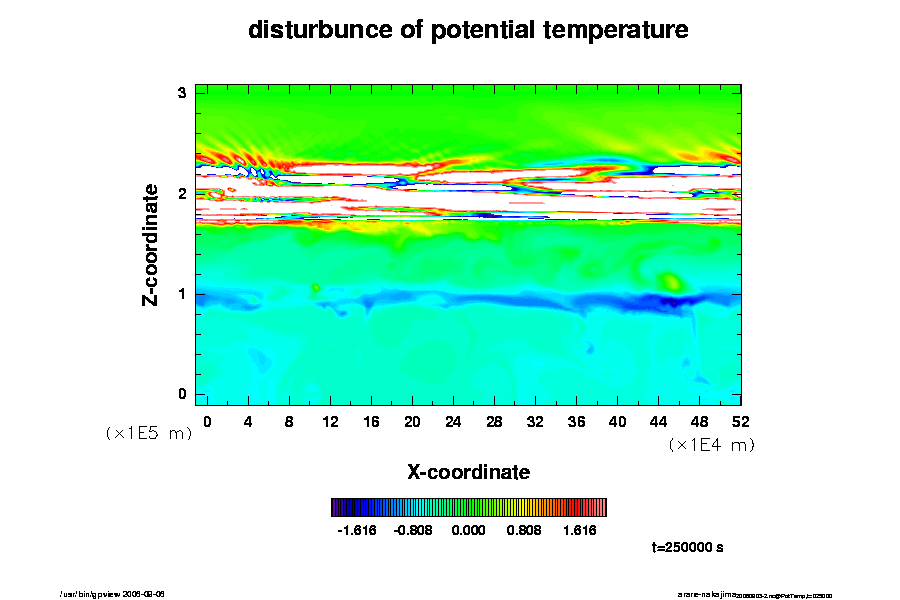

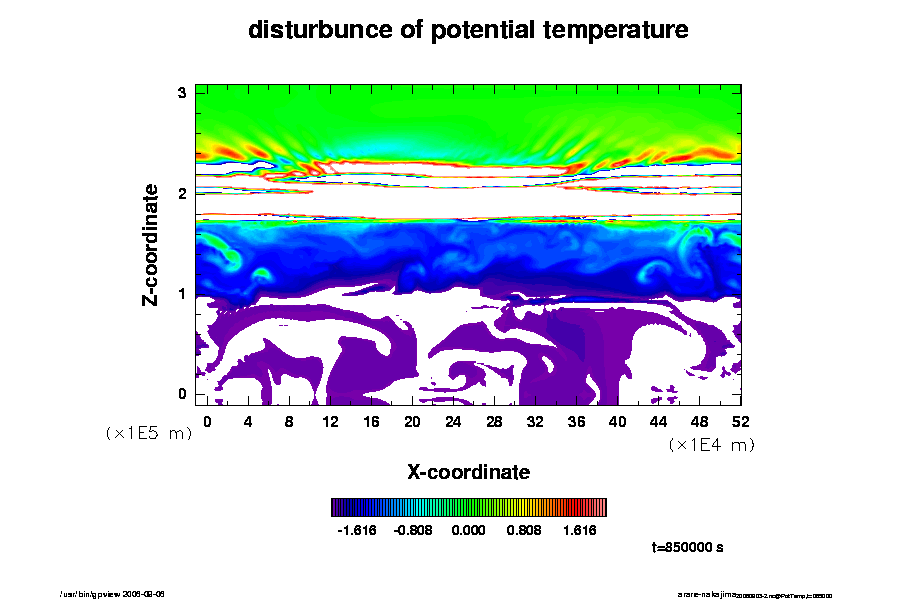

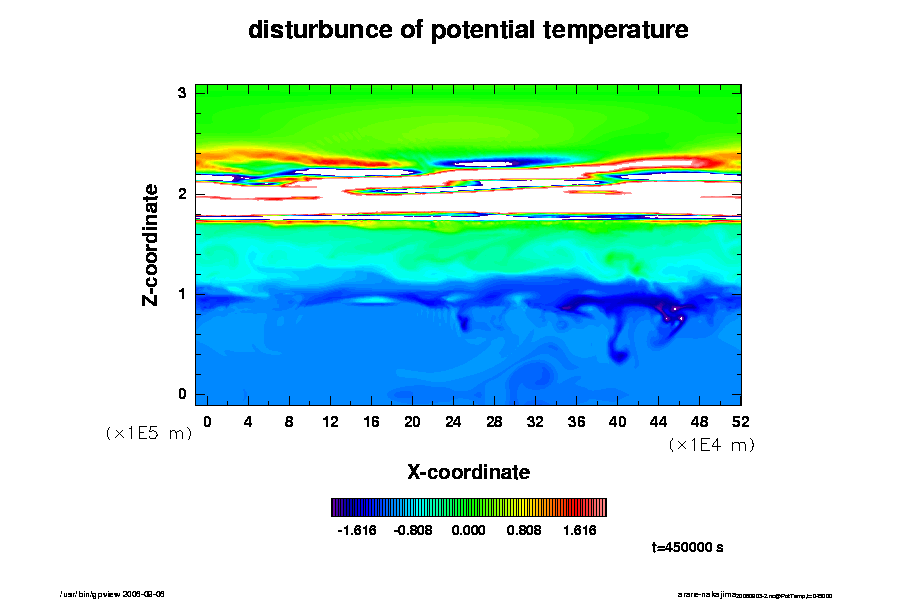

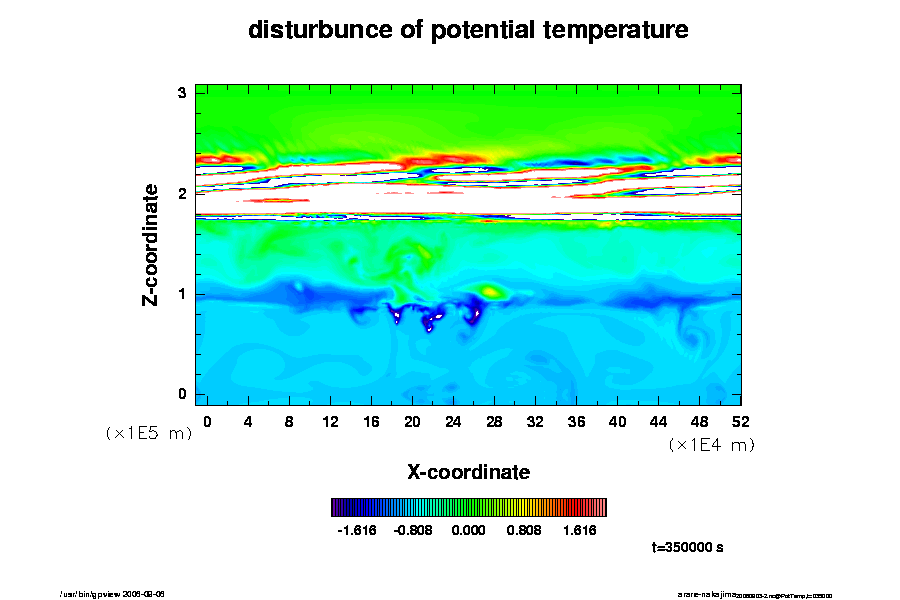

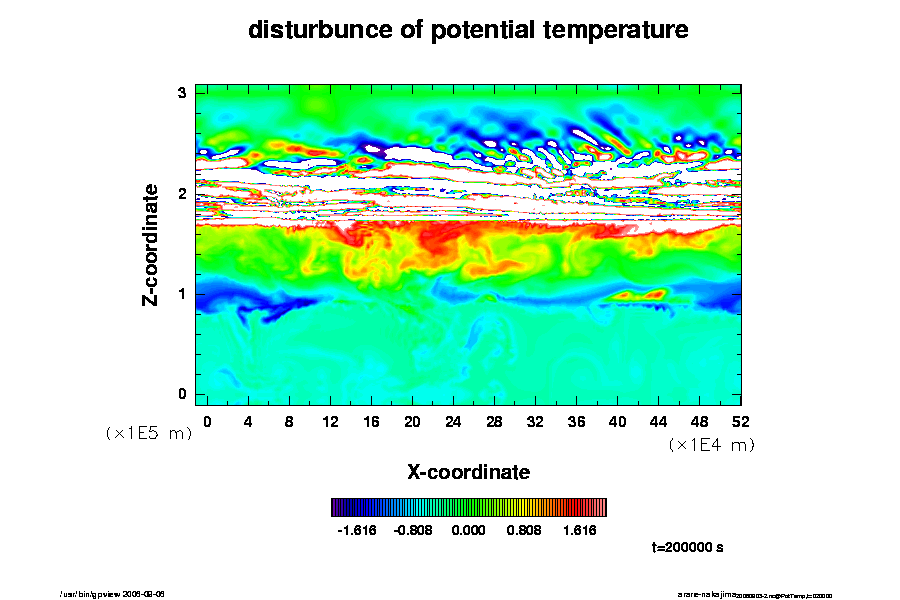

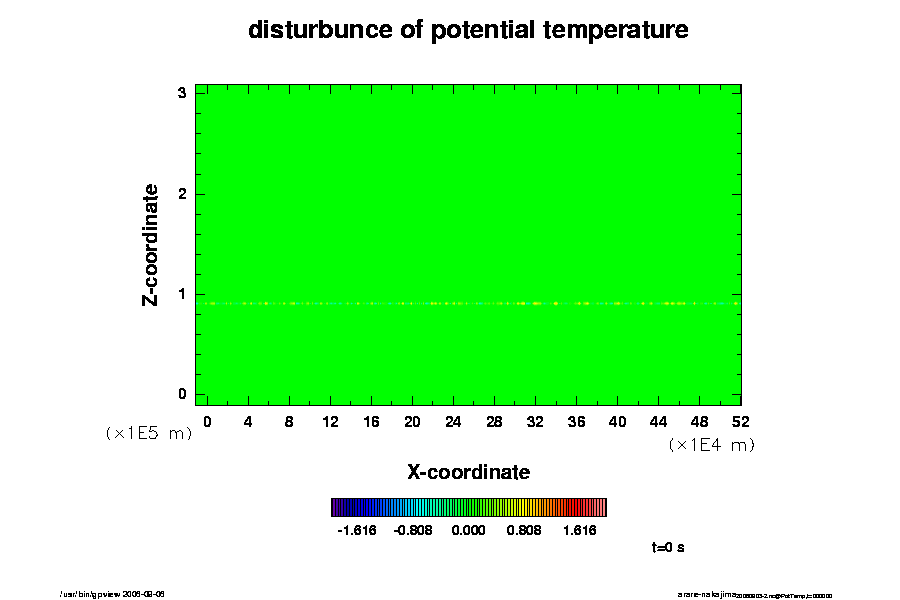

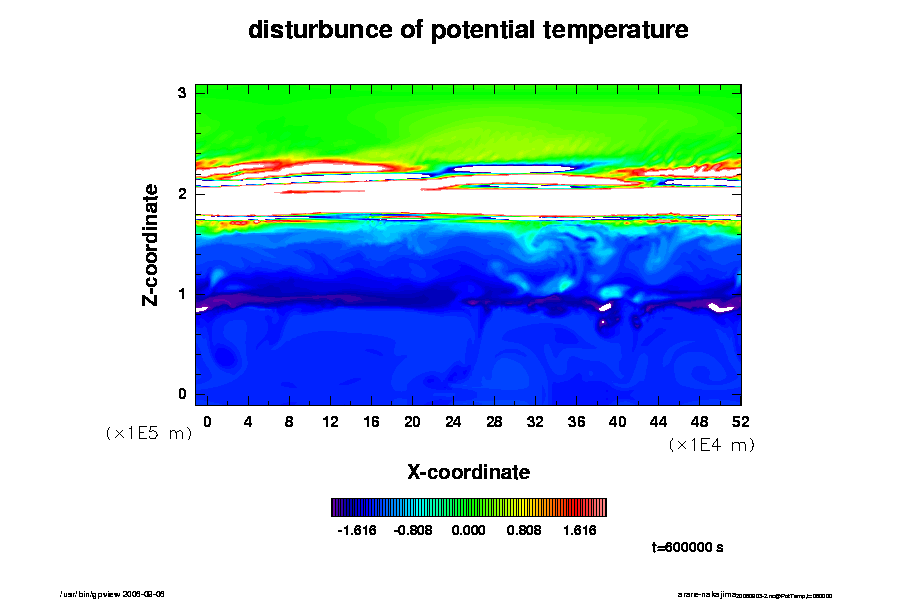

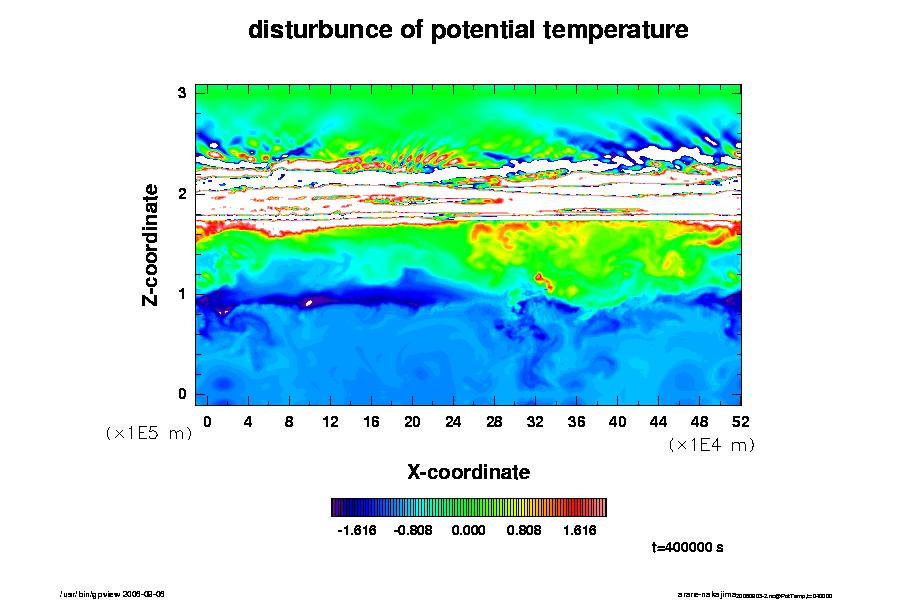

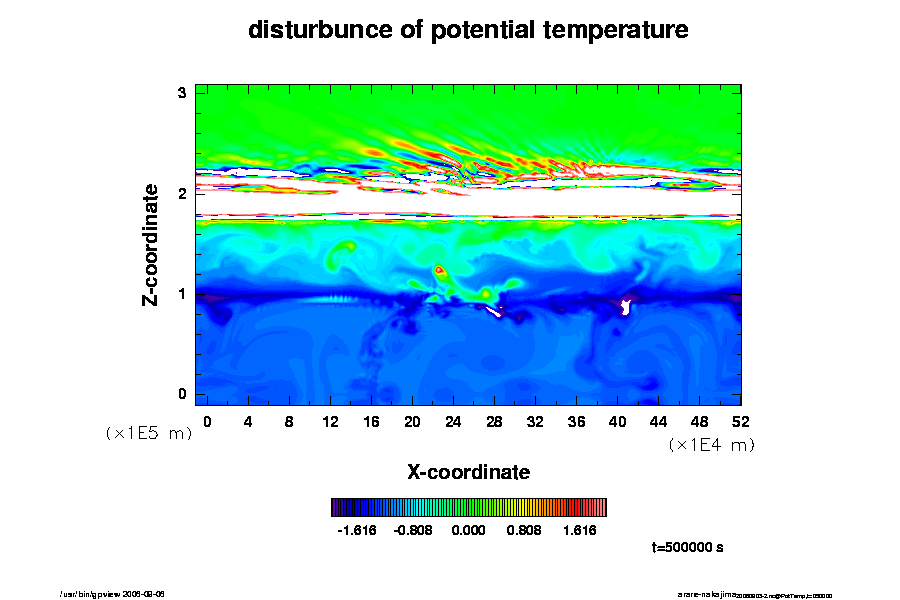

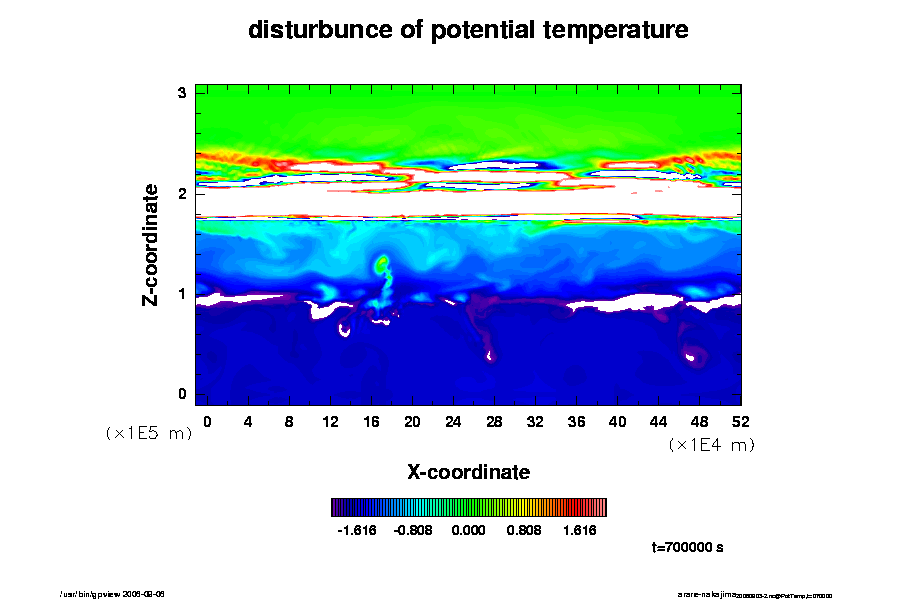

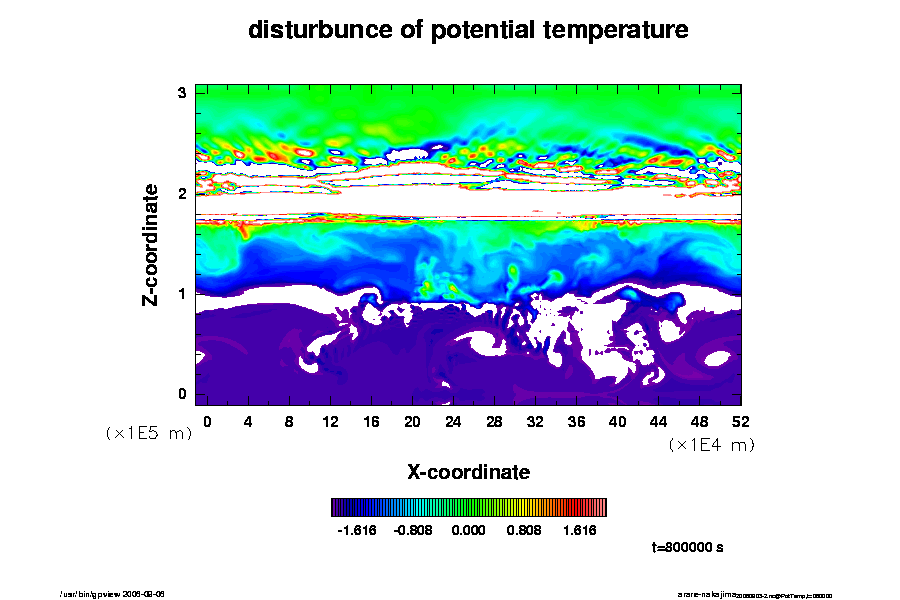

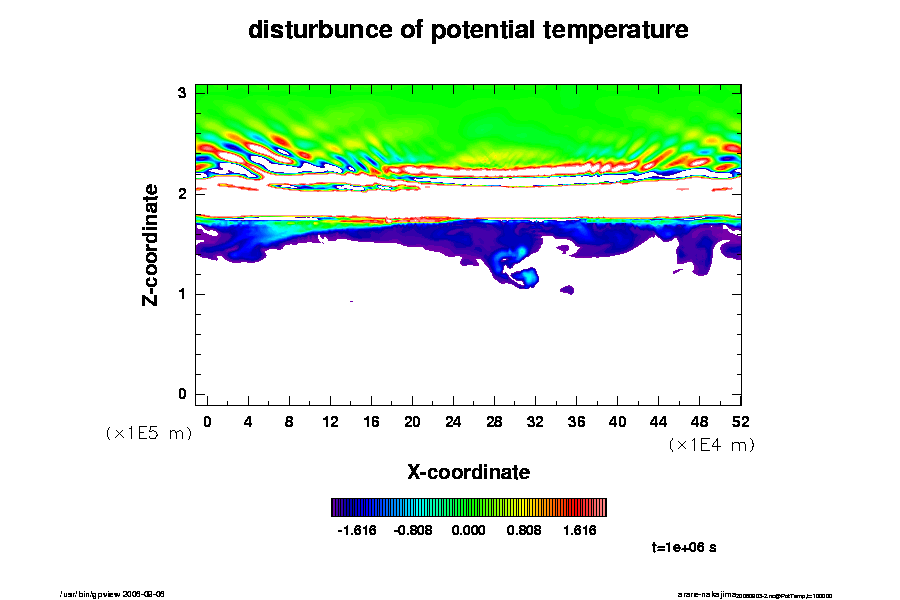

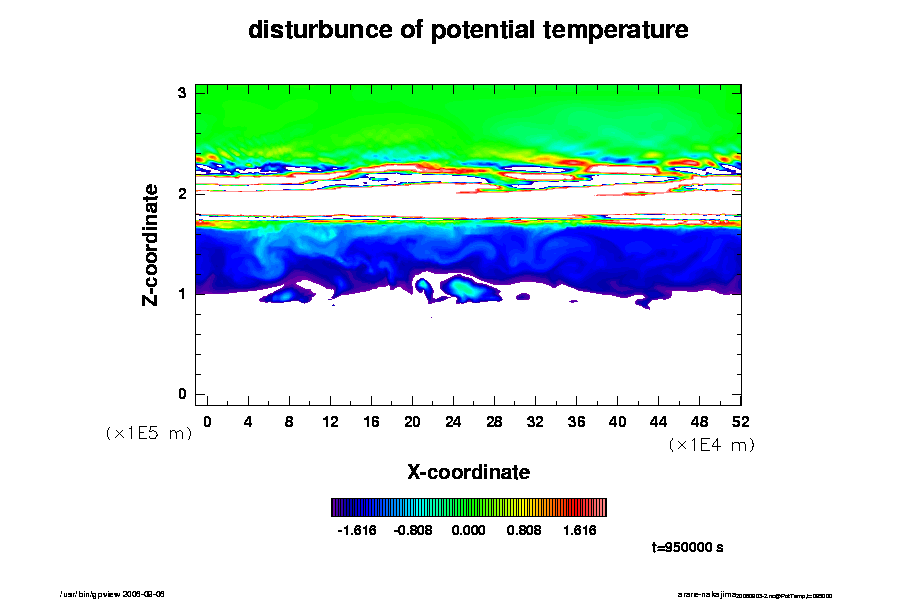

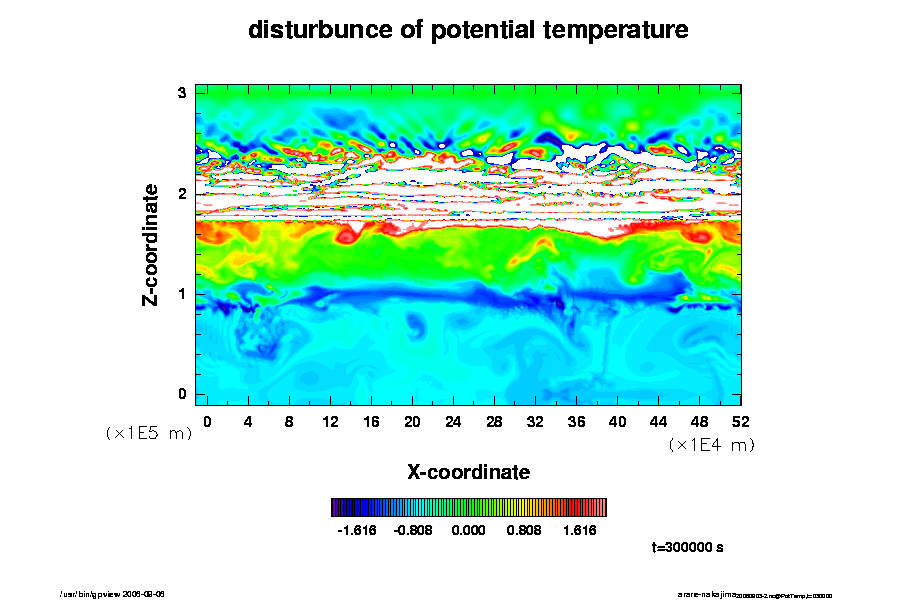

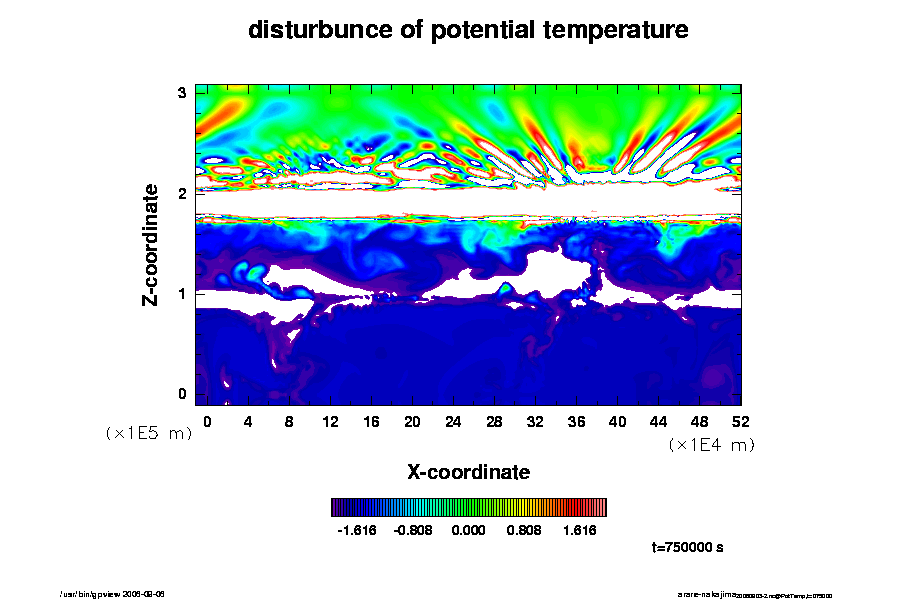

温位の擾乱

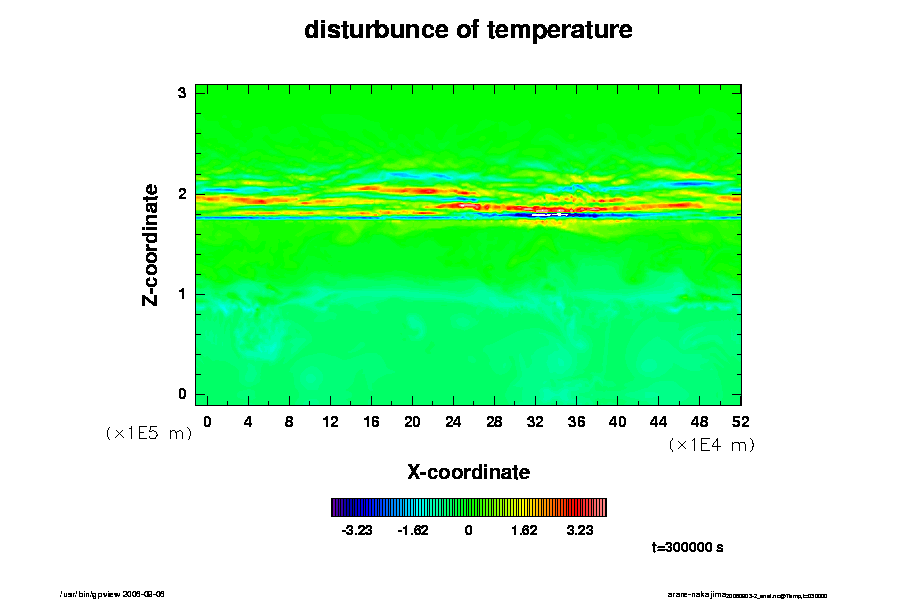

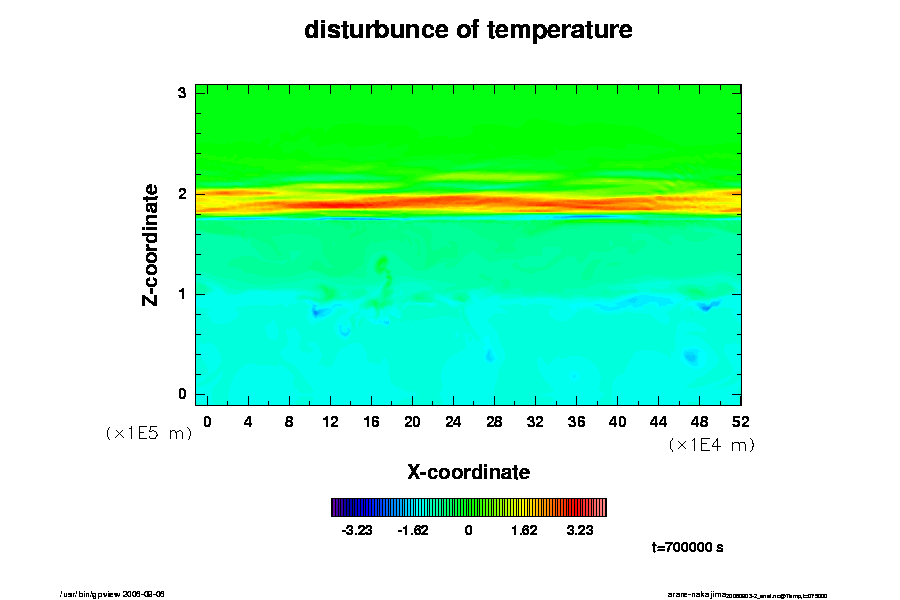

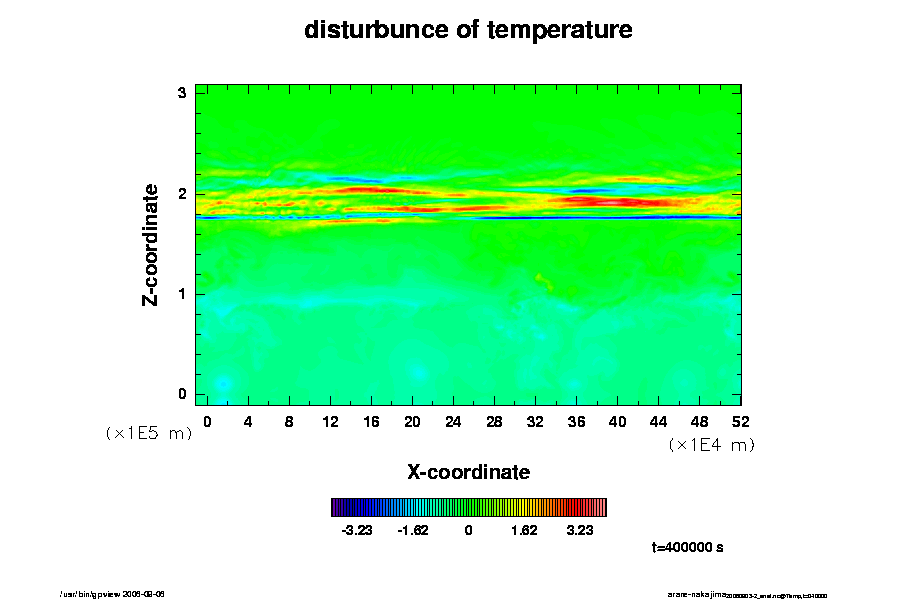

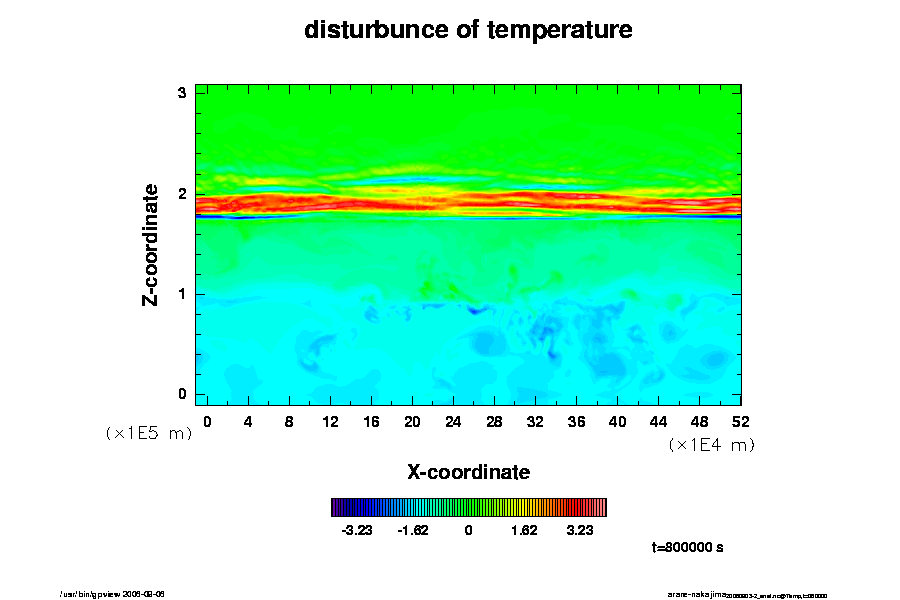

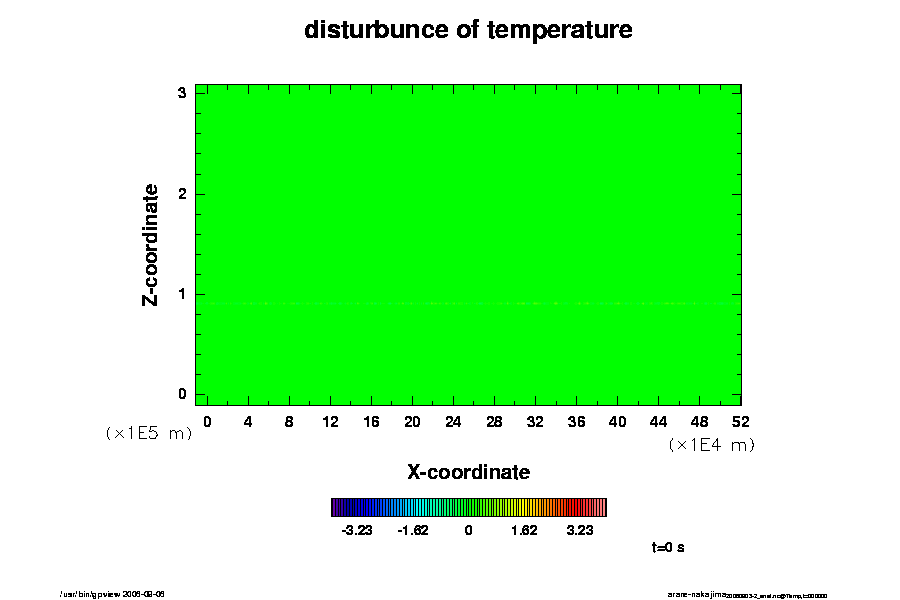

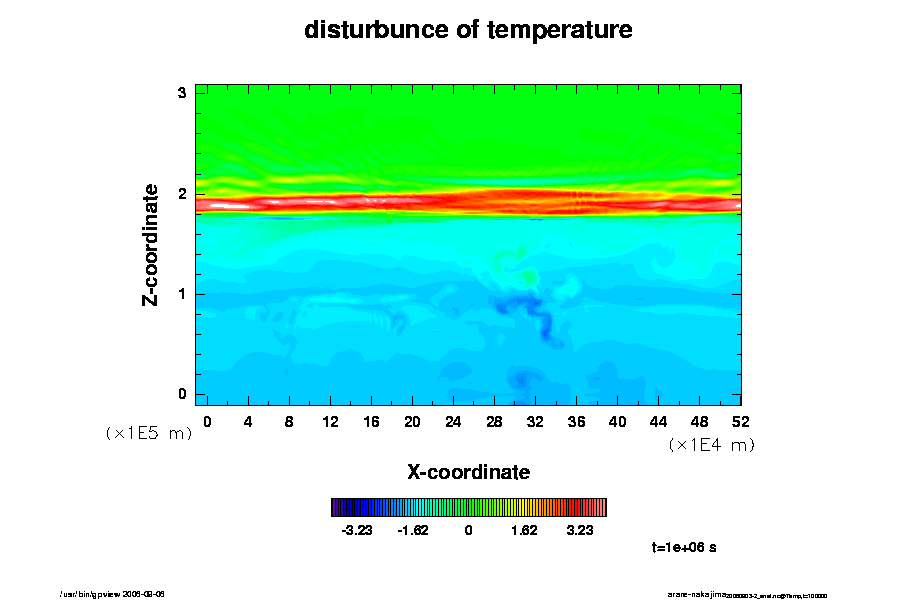

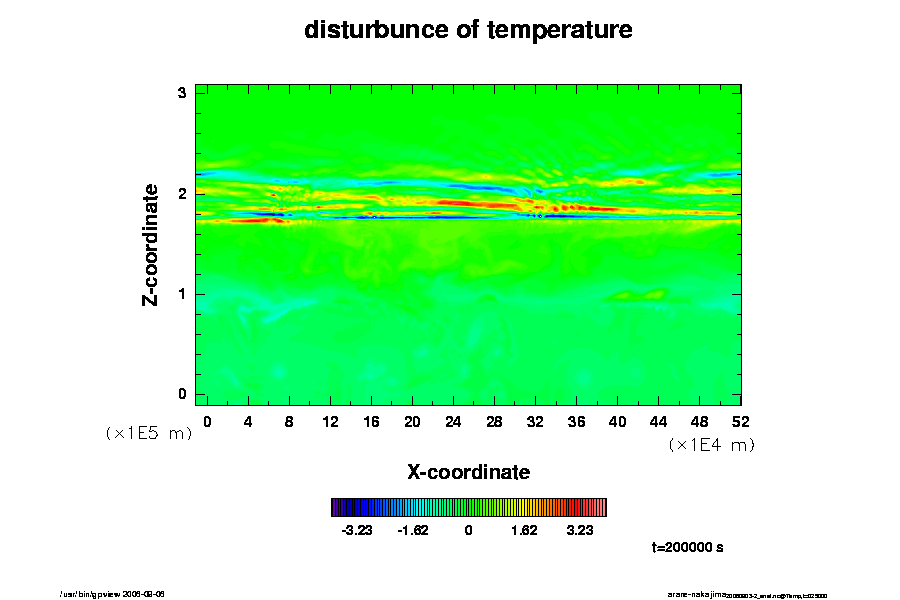

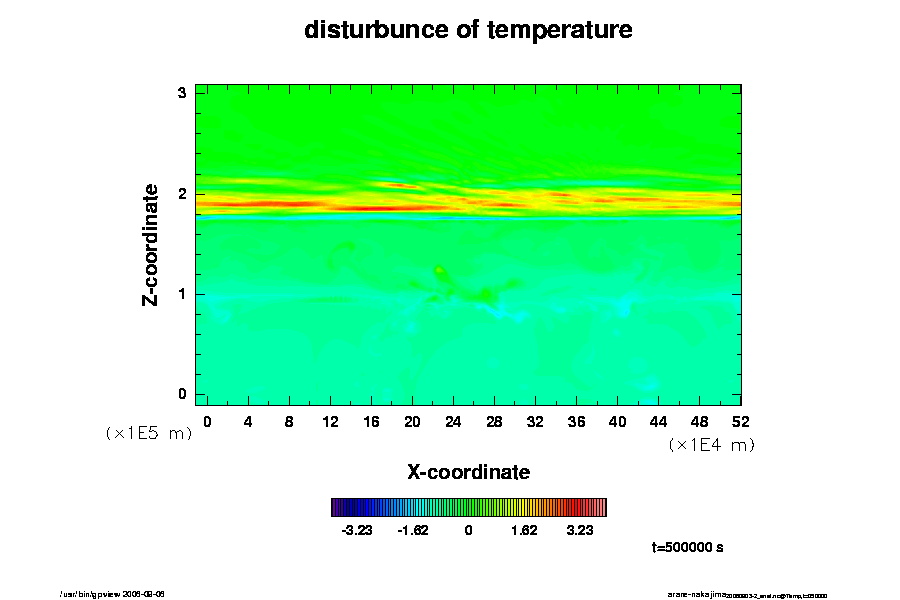

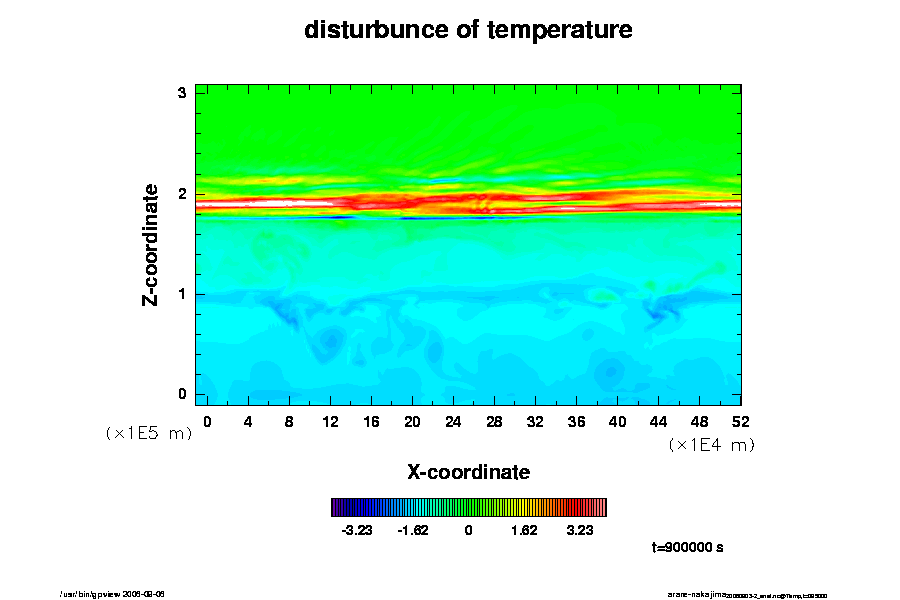

温度の擾乱

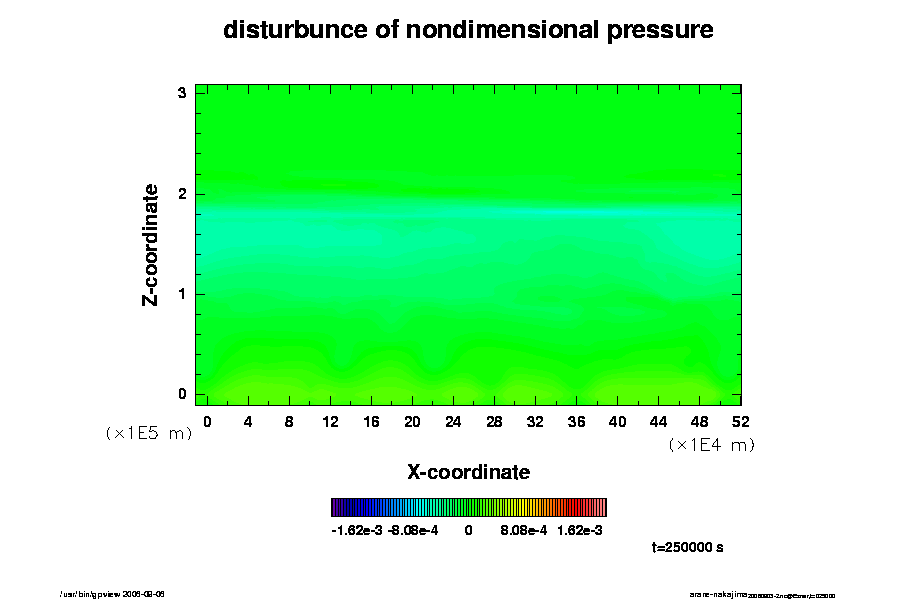

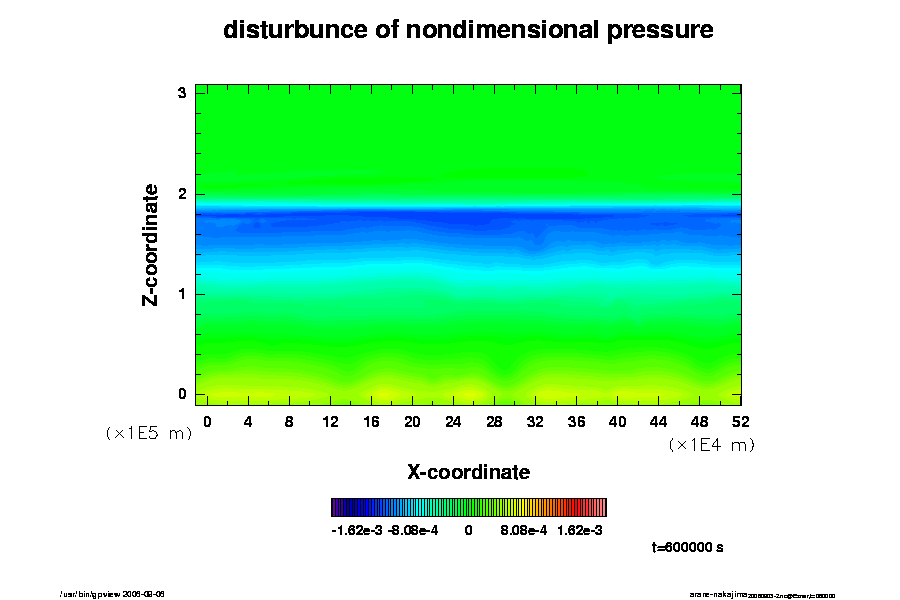

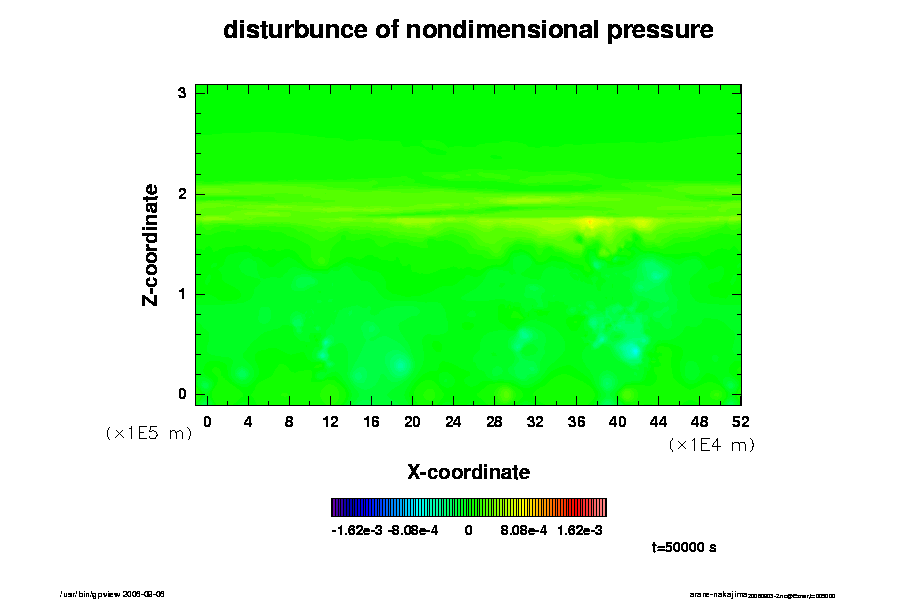

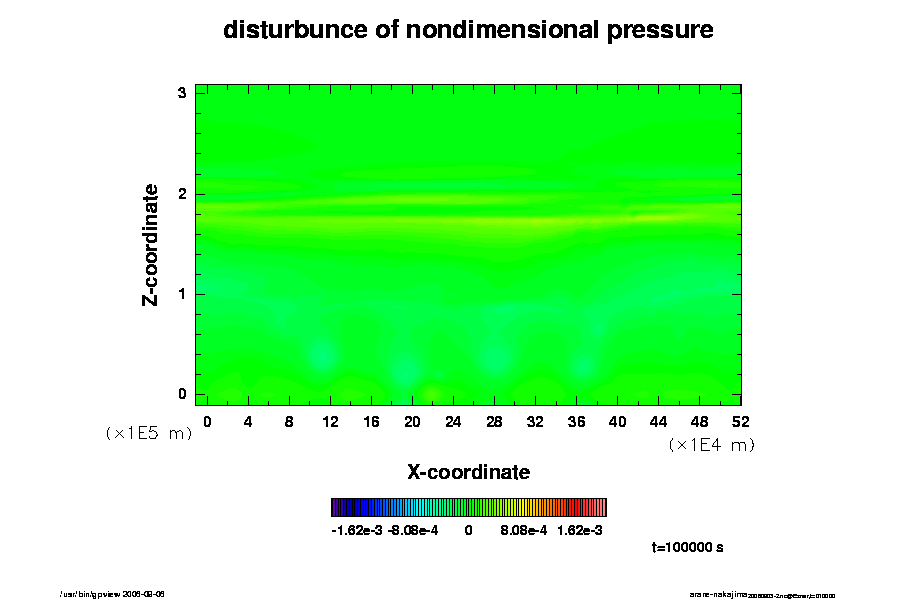

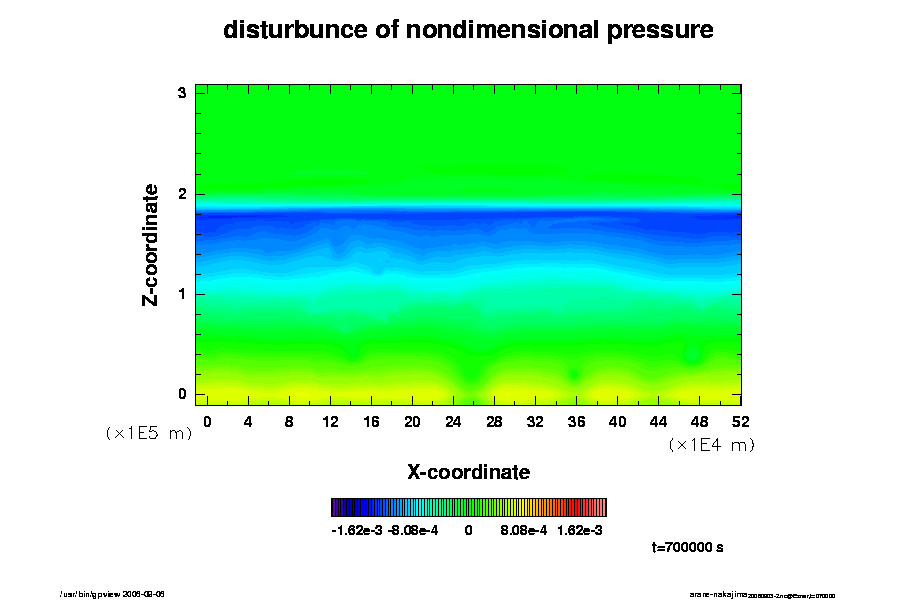

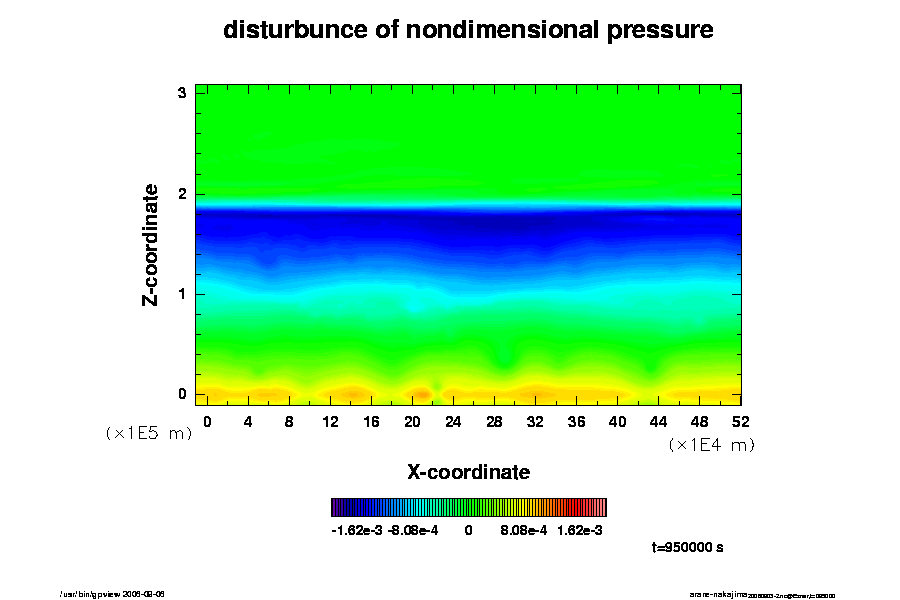

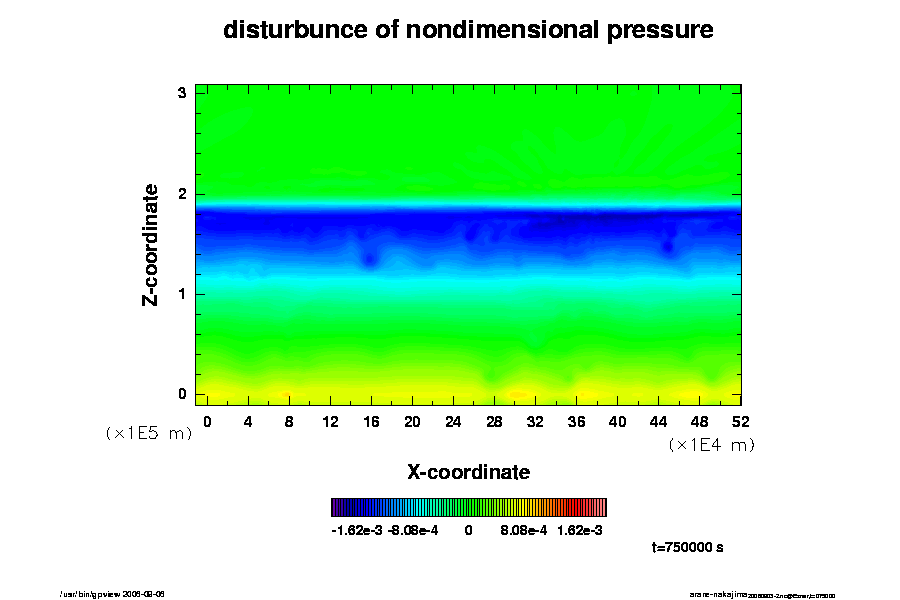

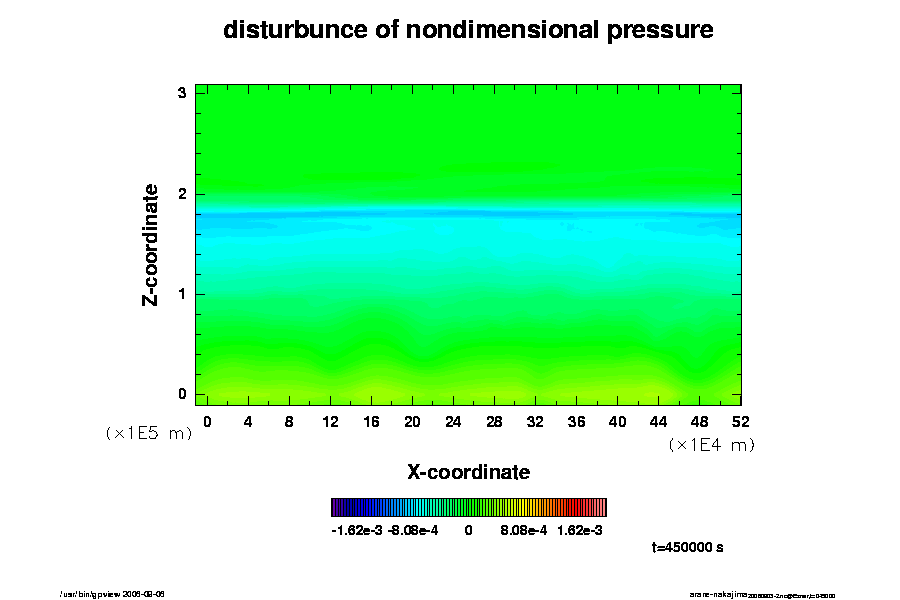

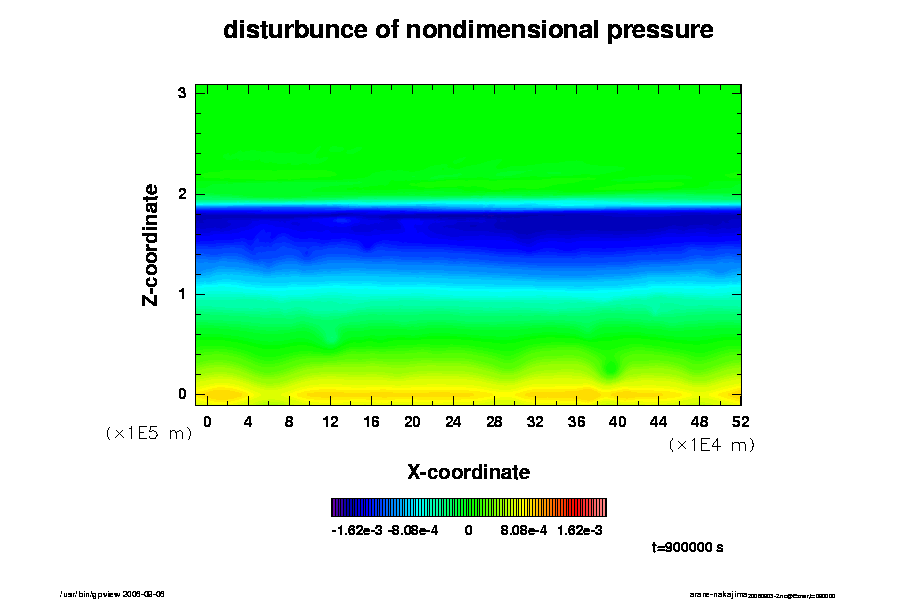

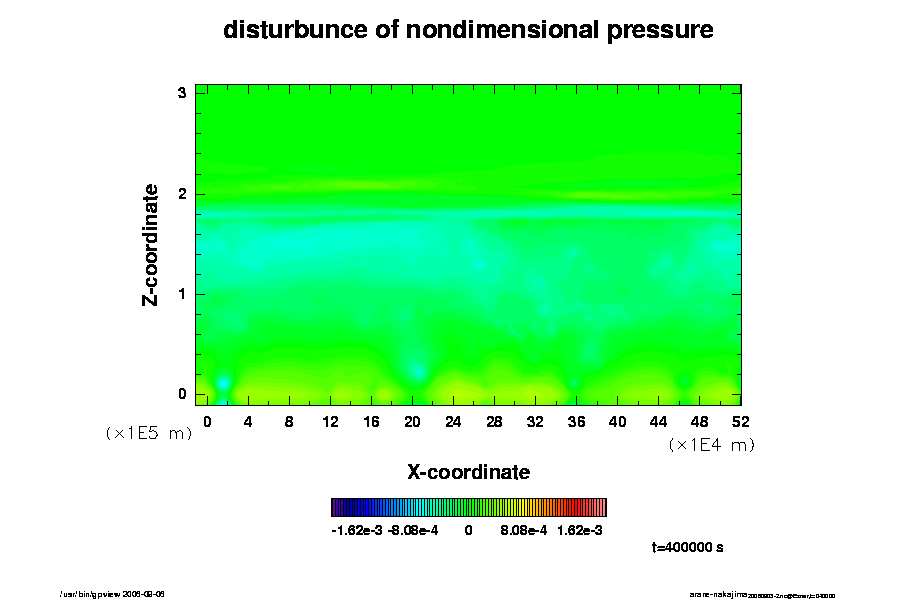

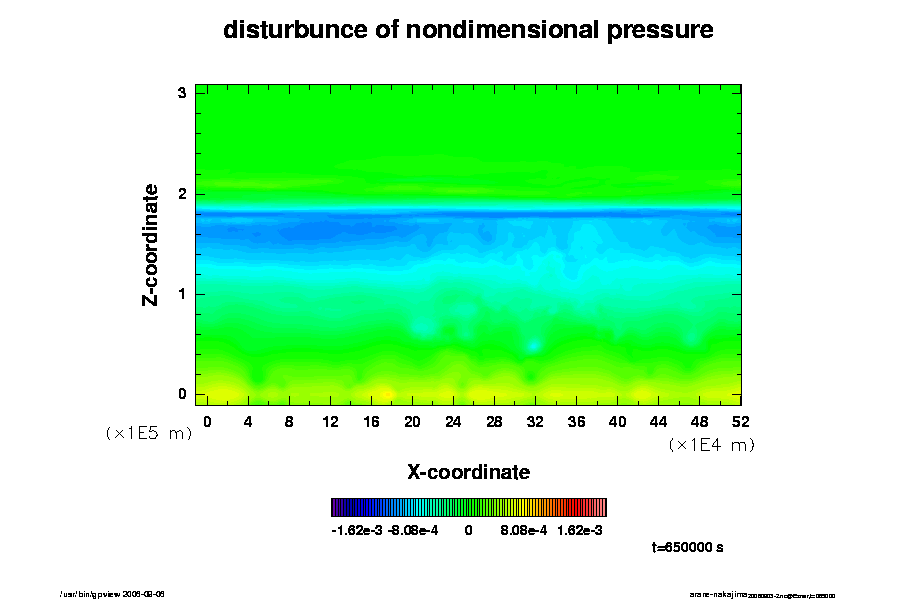

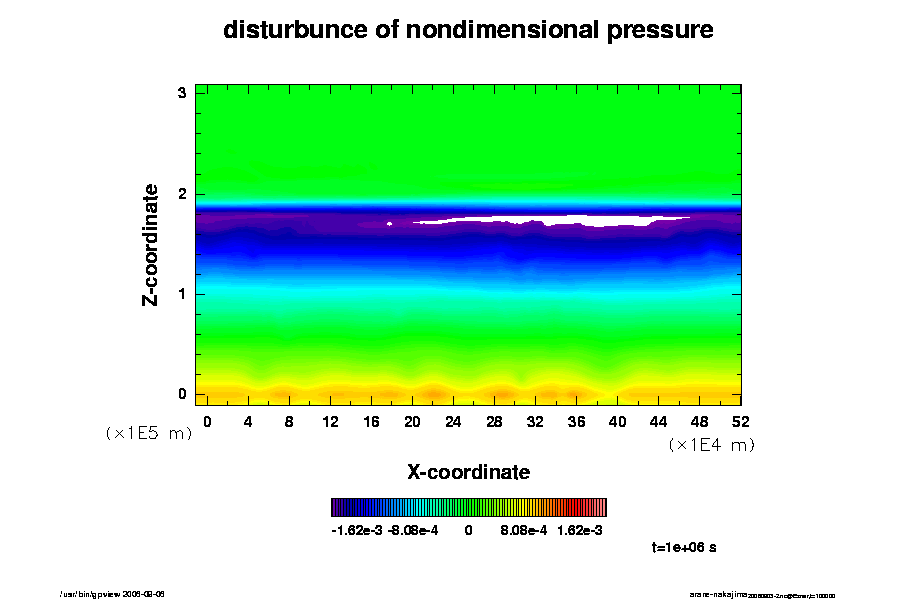

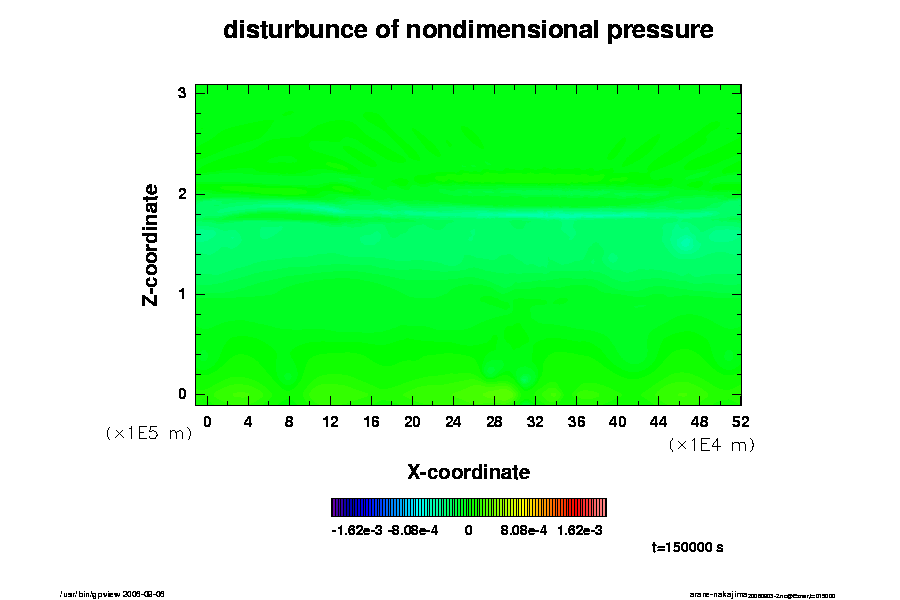

エクスナー関数の擾乱

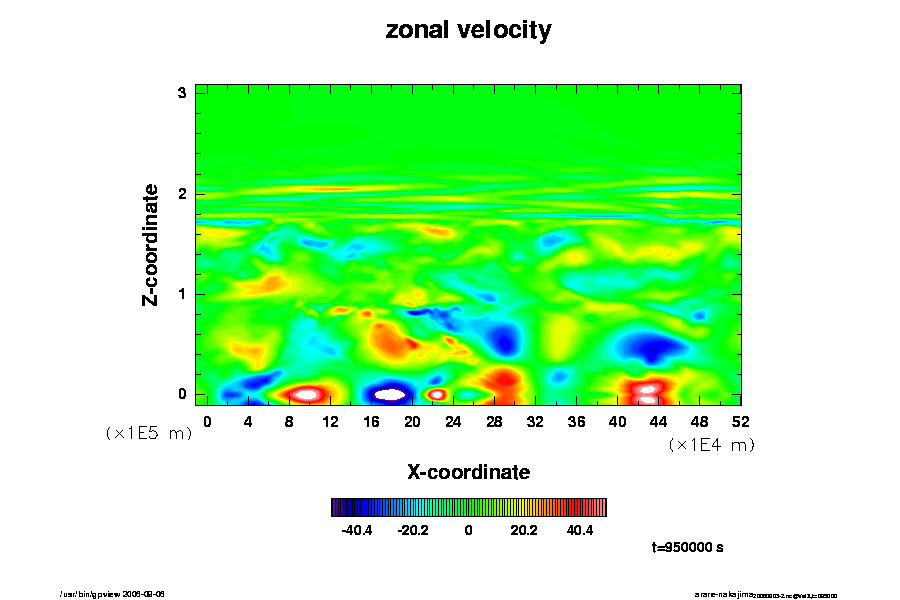

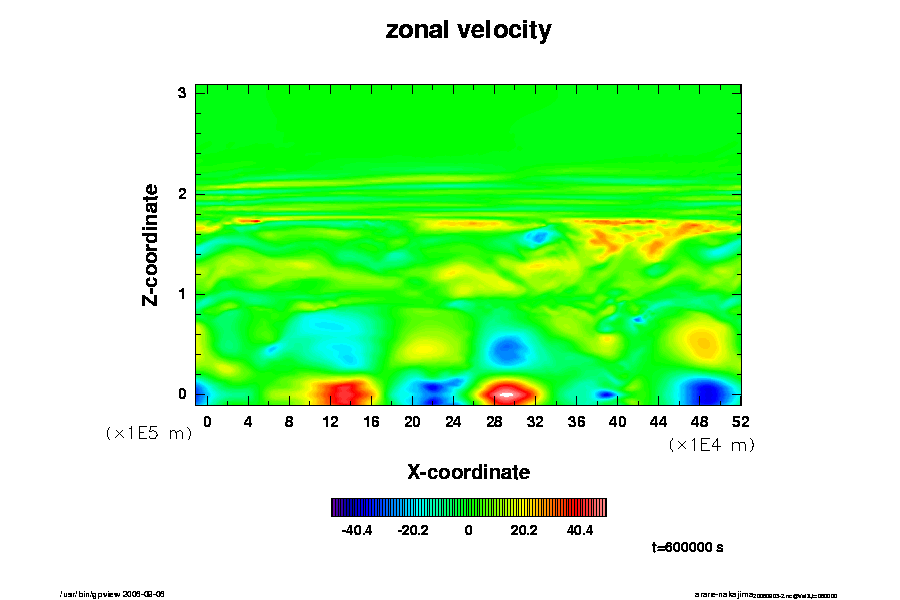

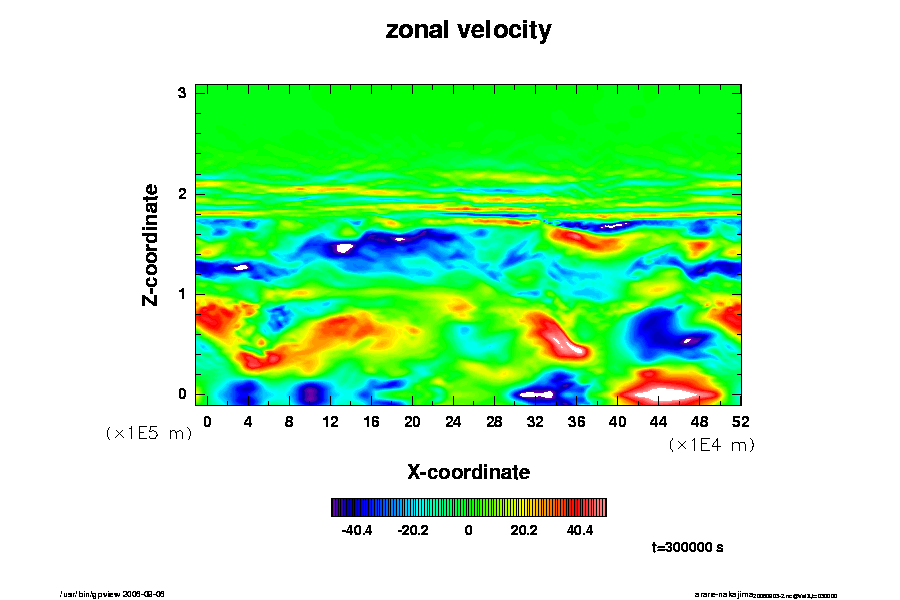

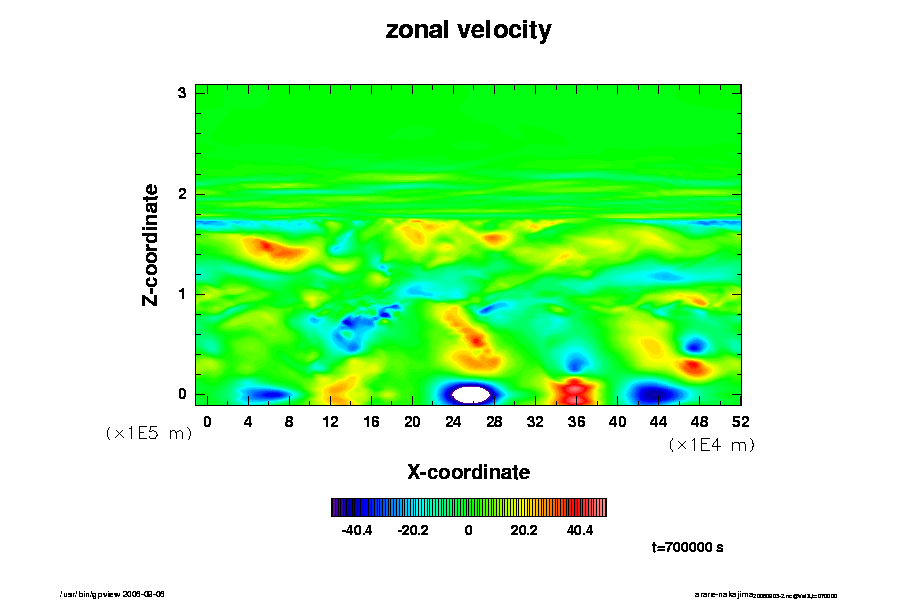

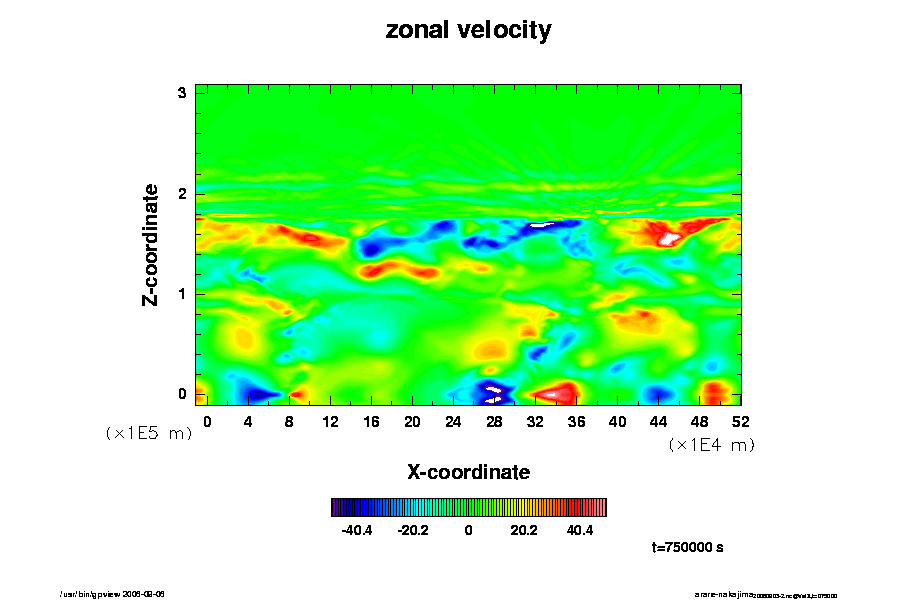

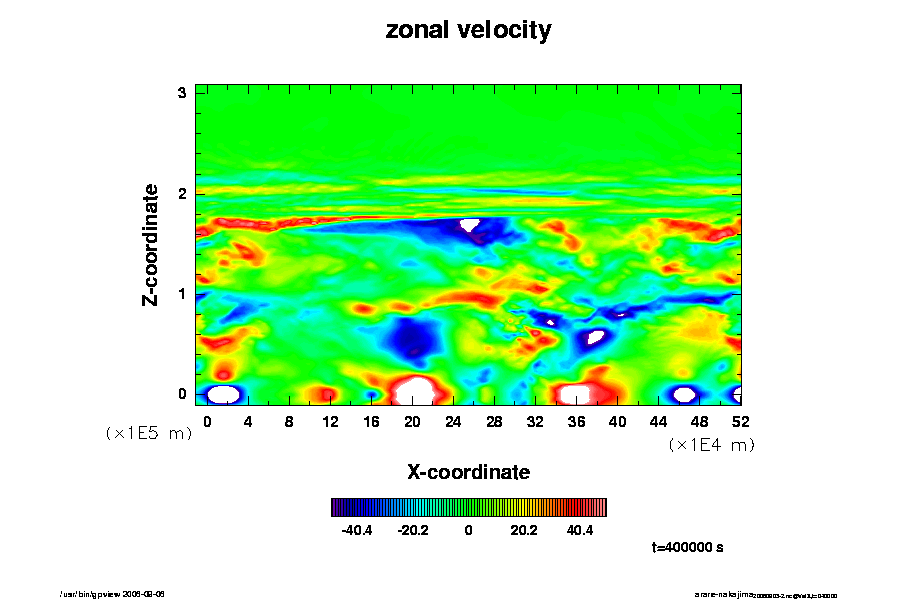

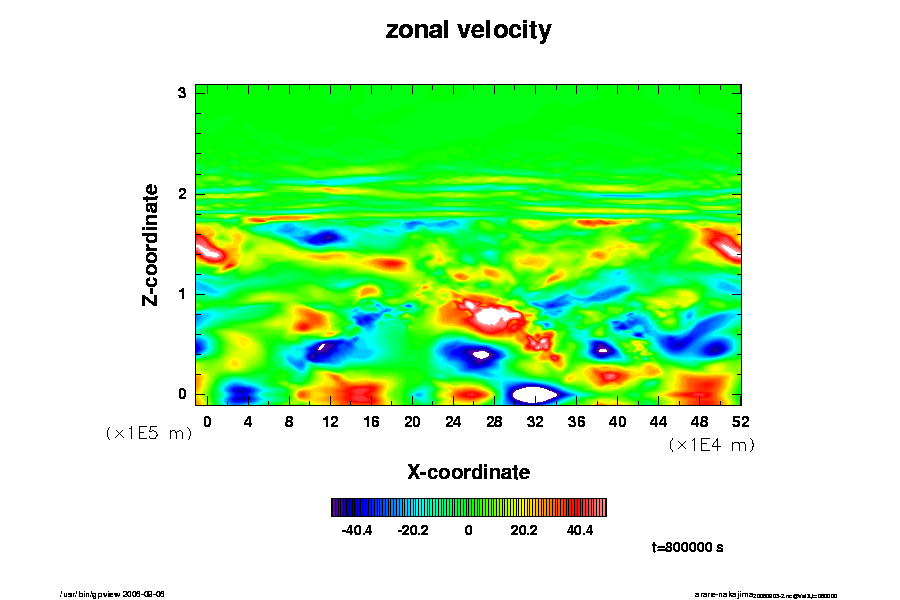

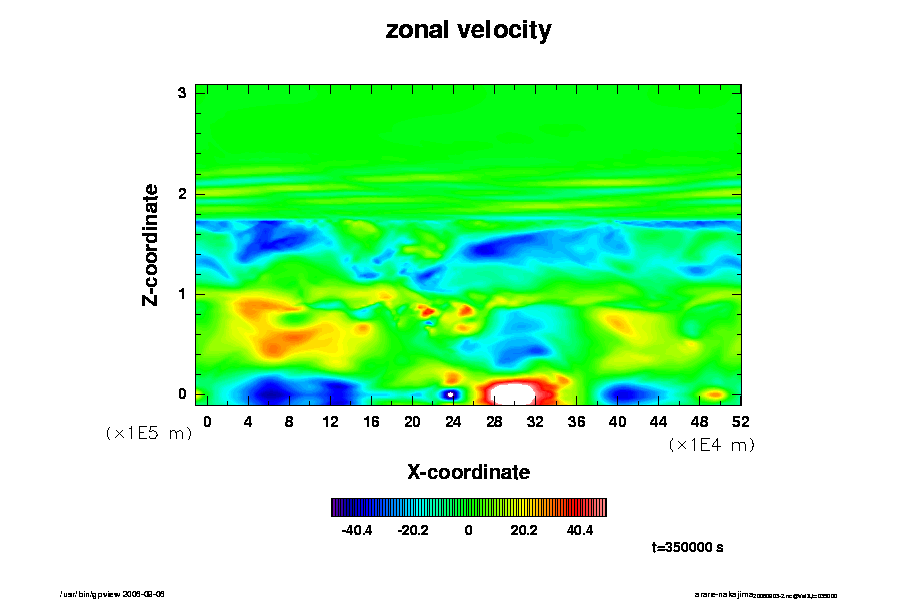

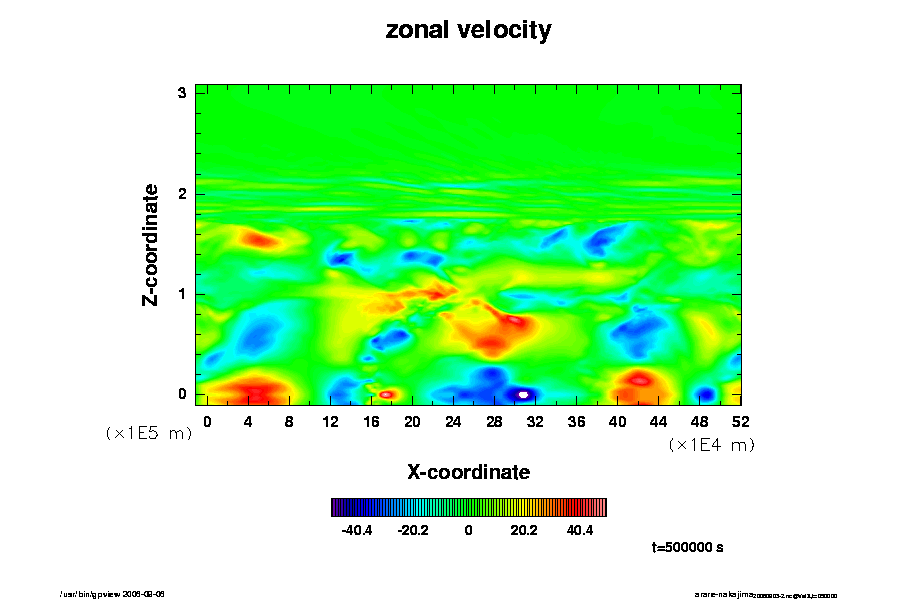

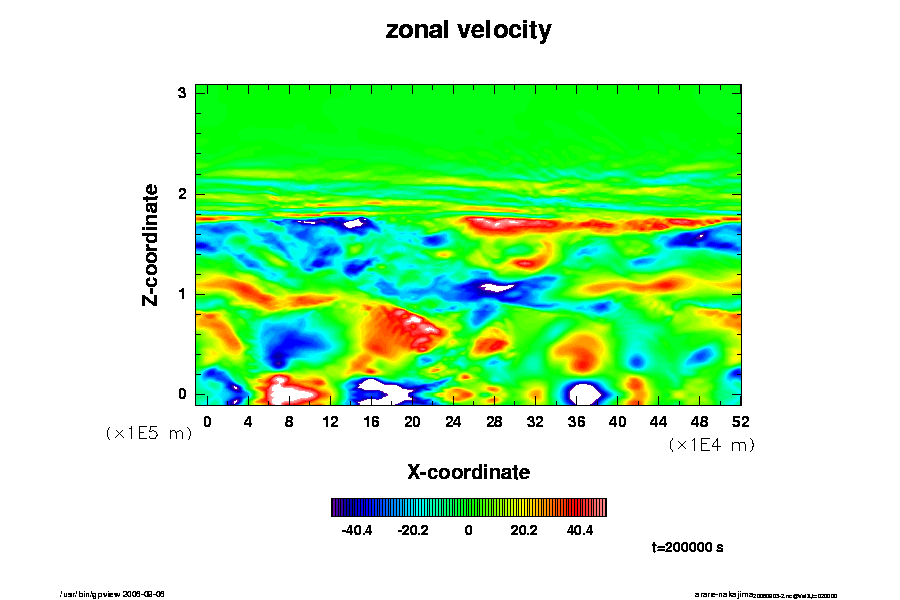

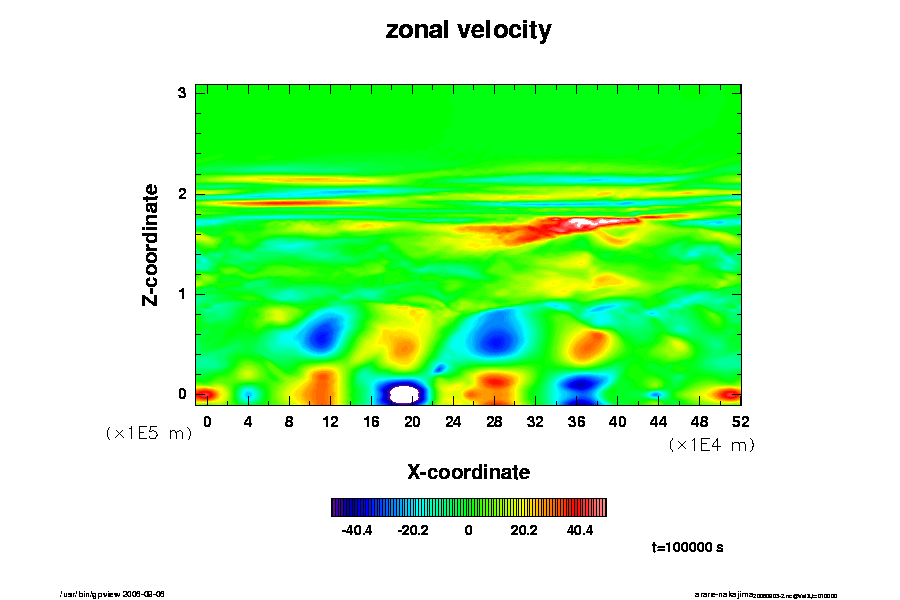

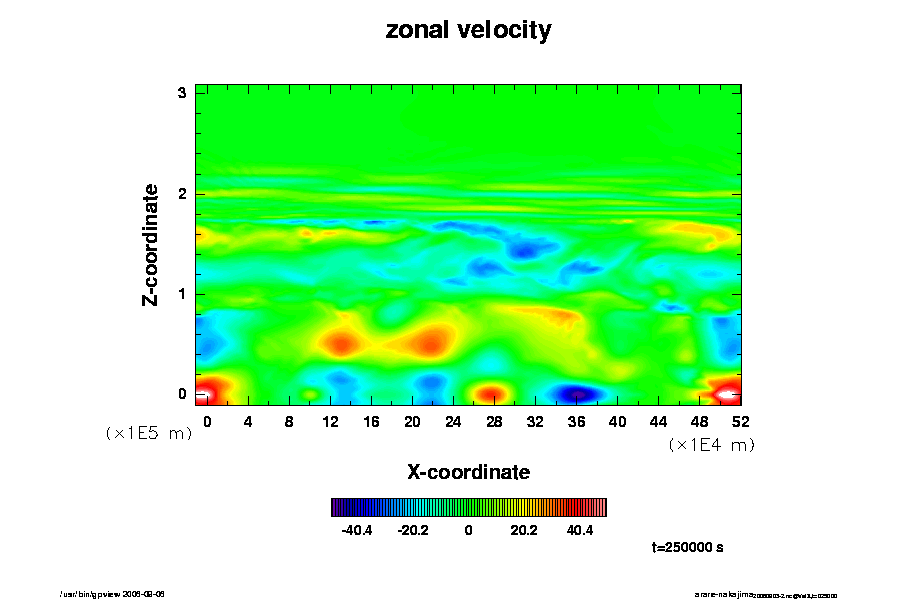

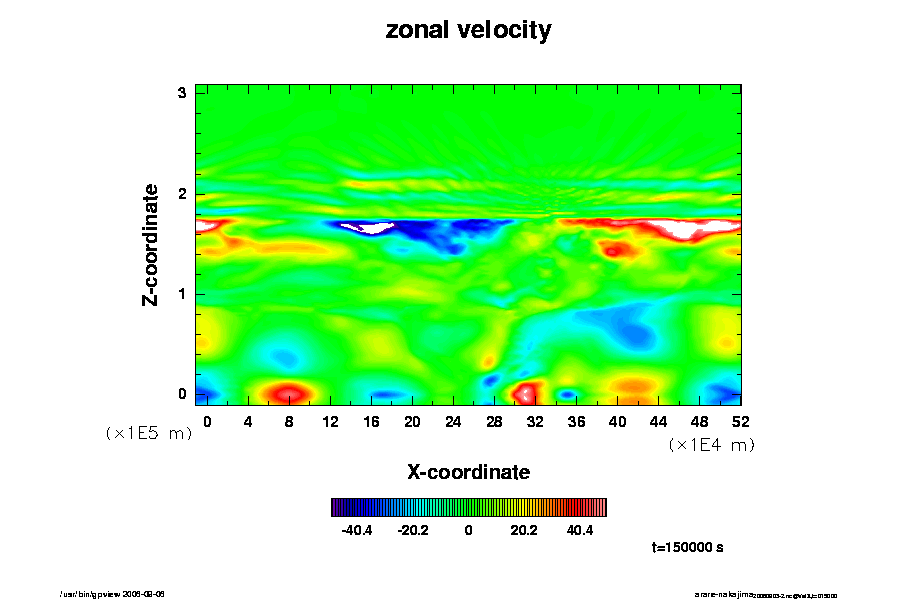

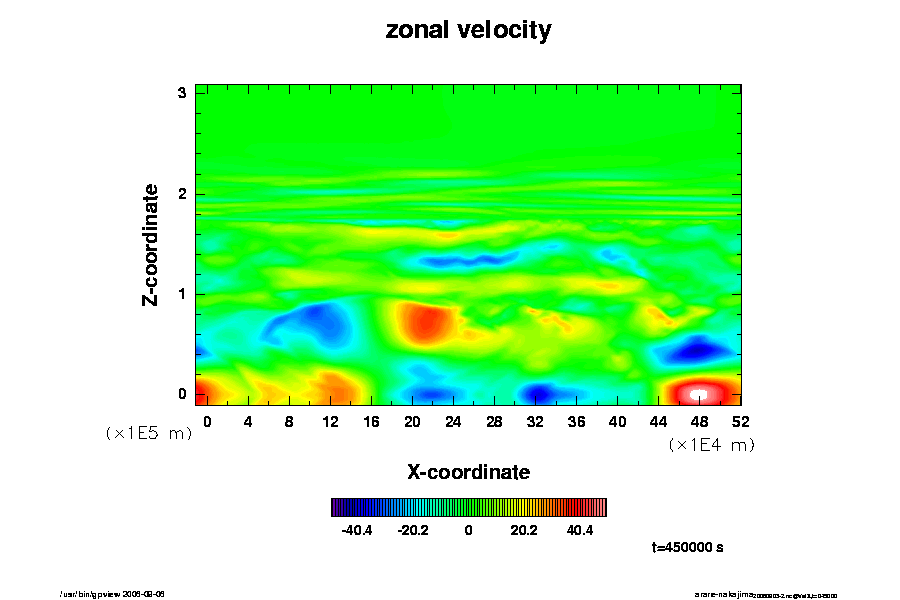

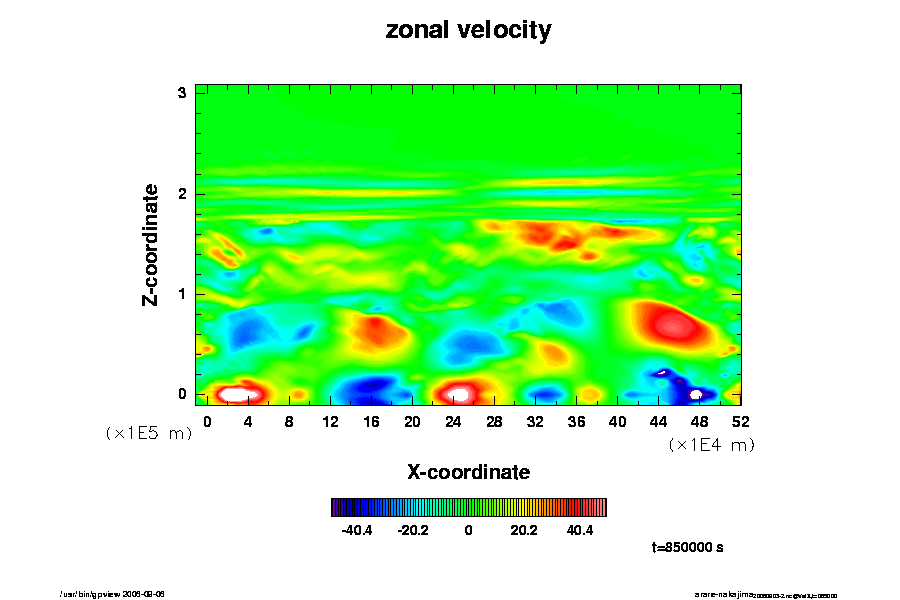

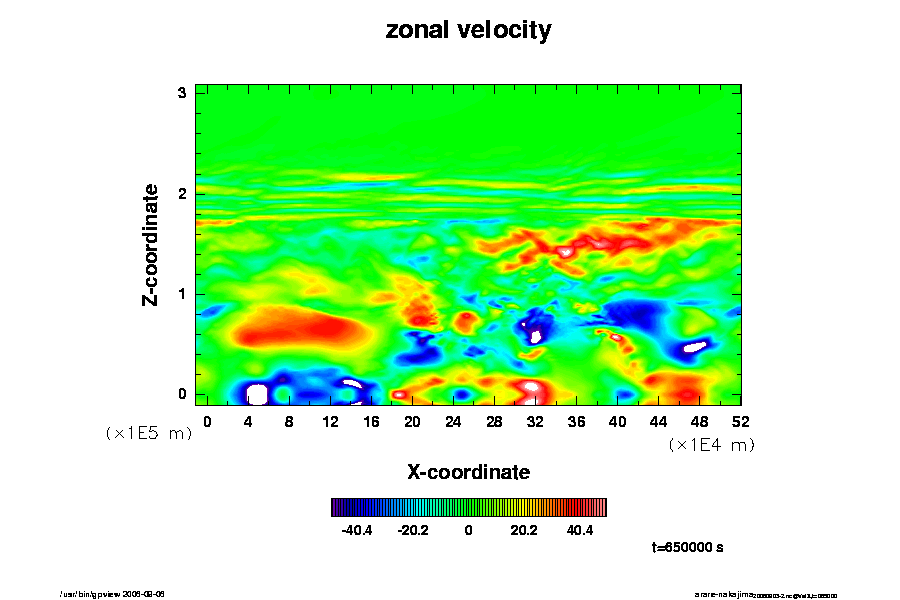

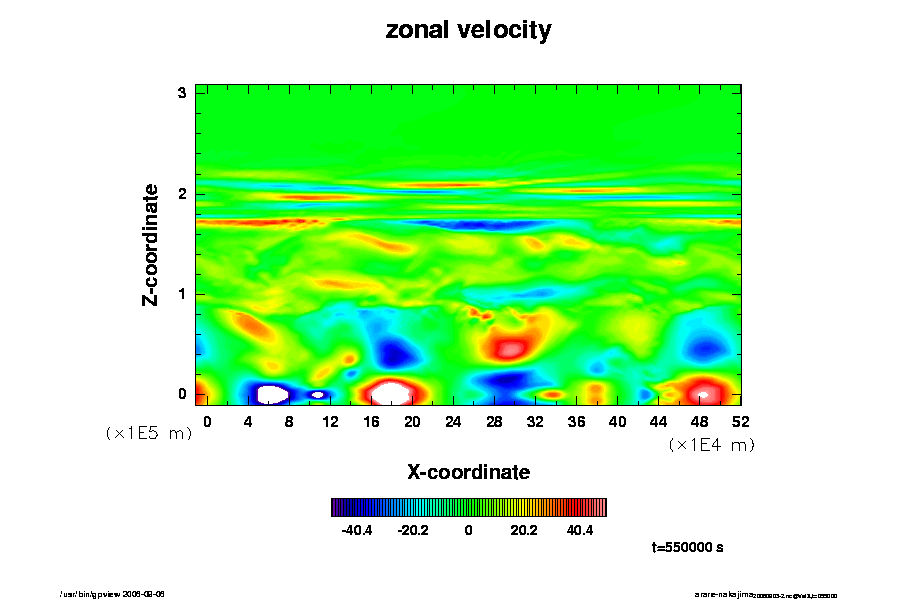

水平風速度

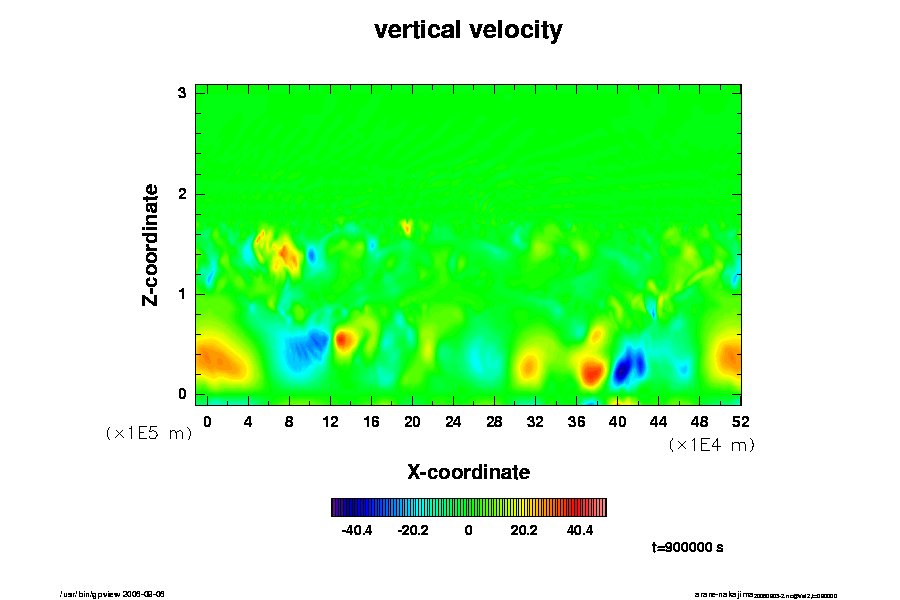

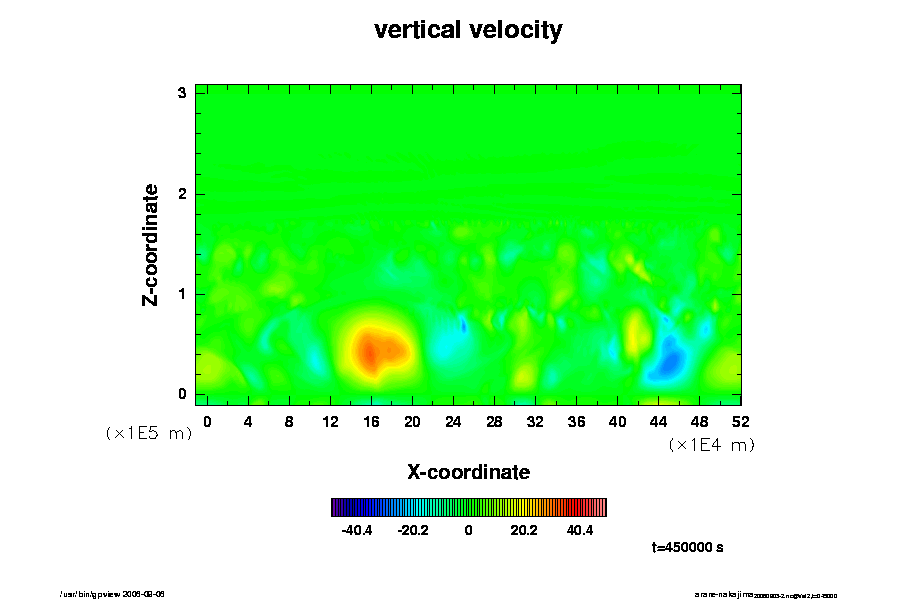

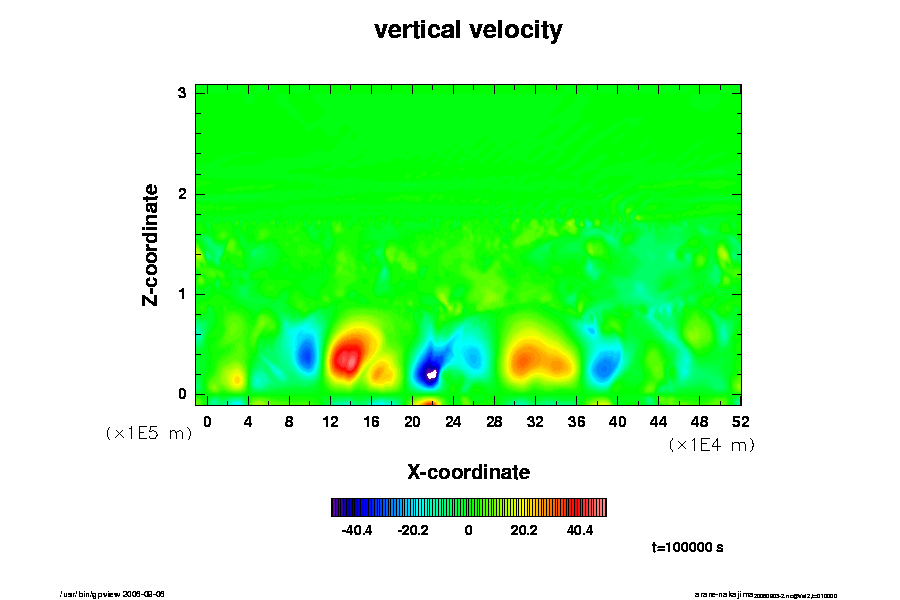

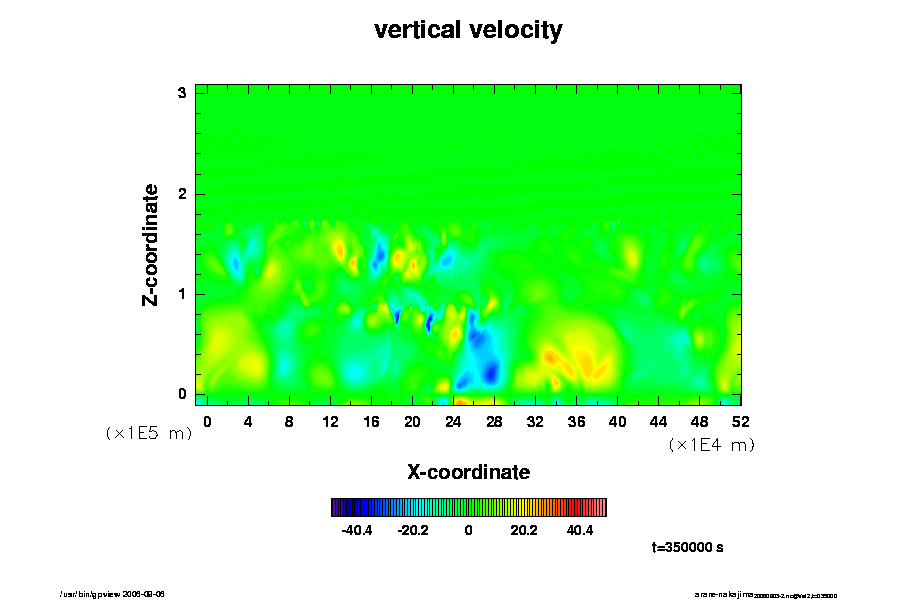

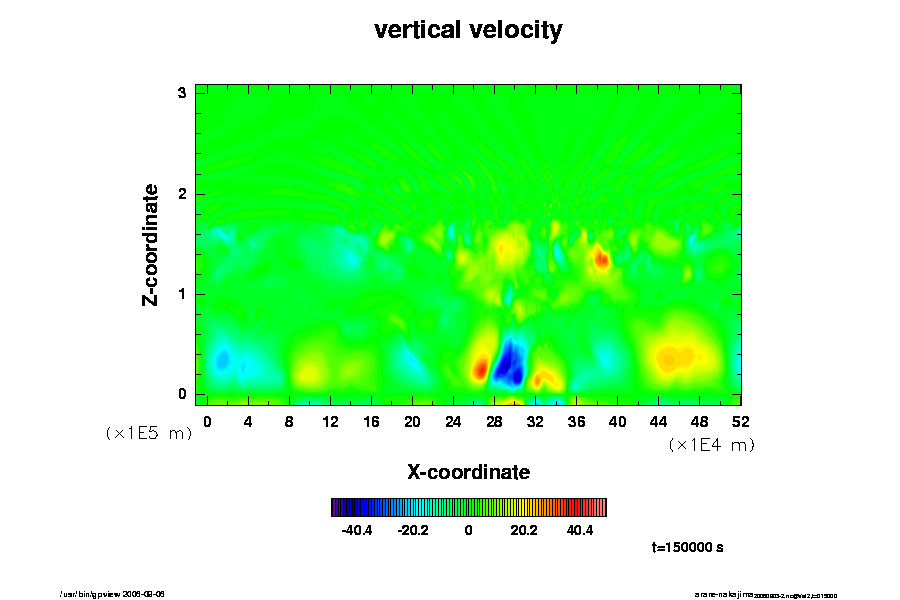

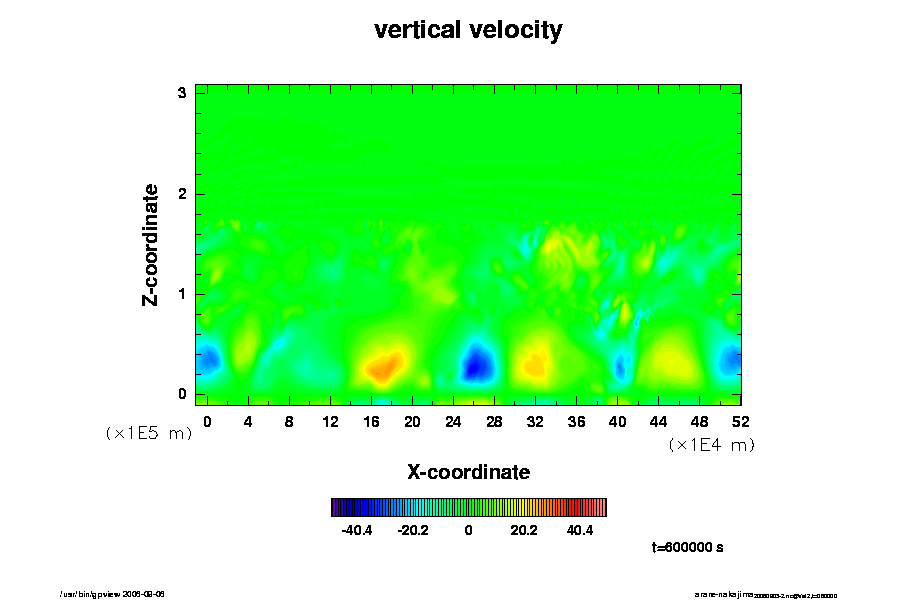

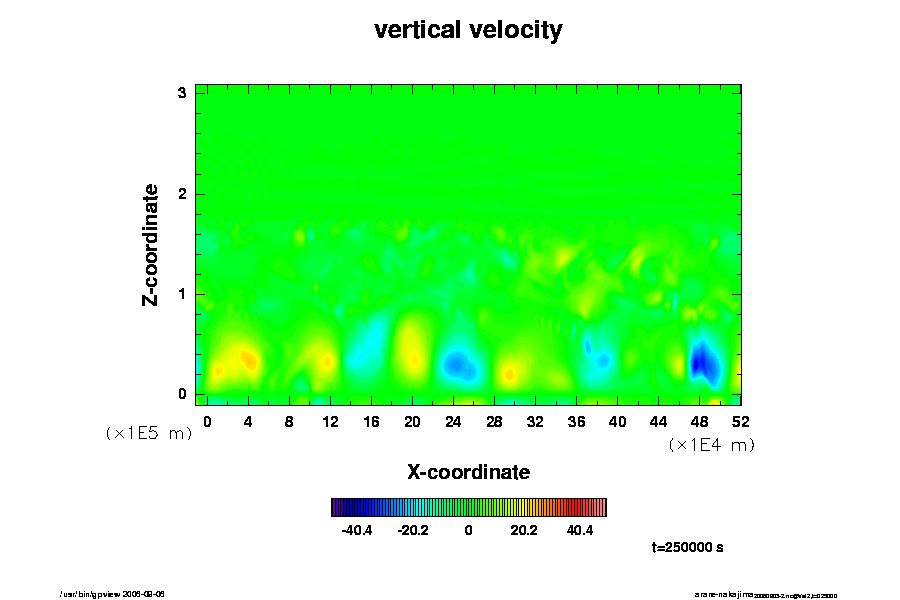

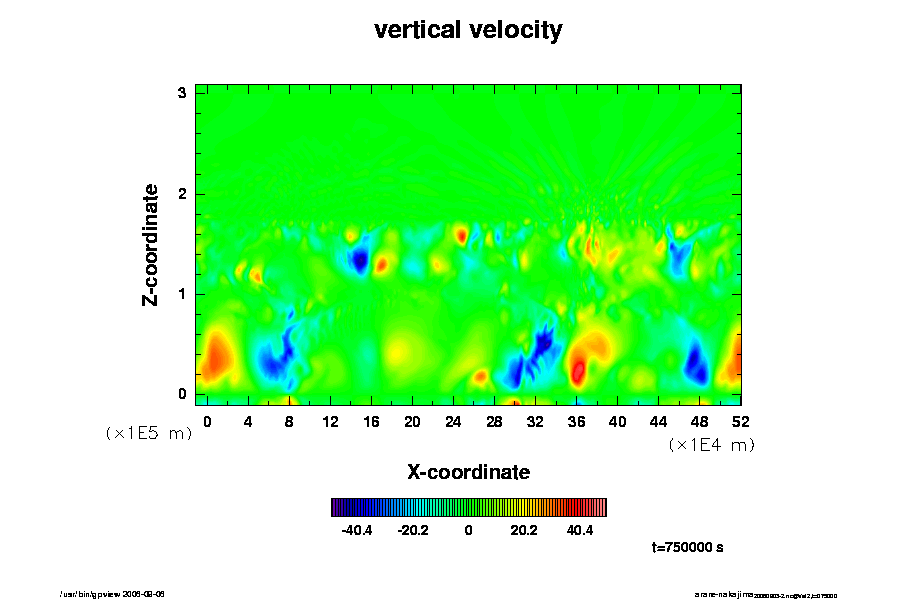

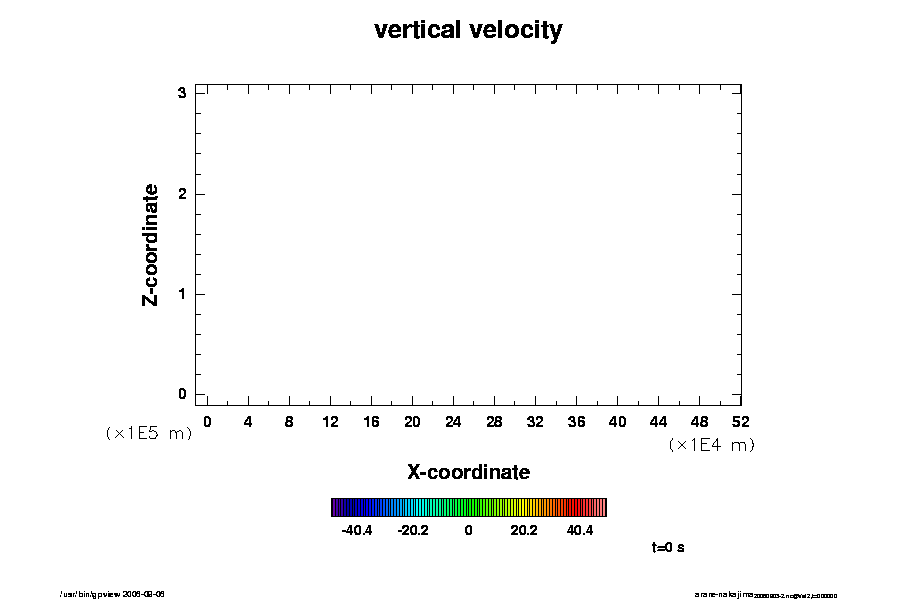

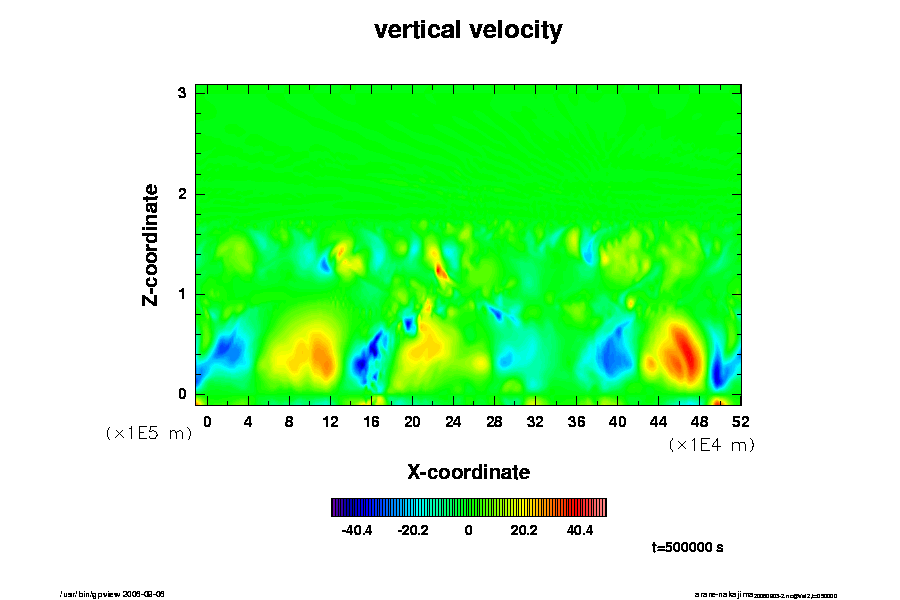

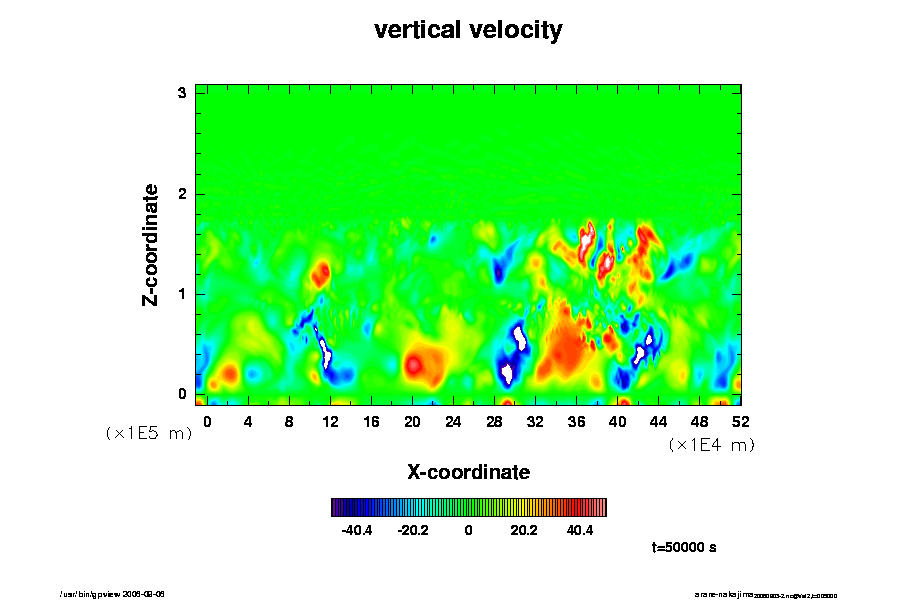

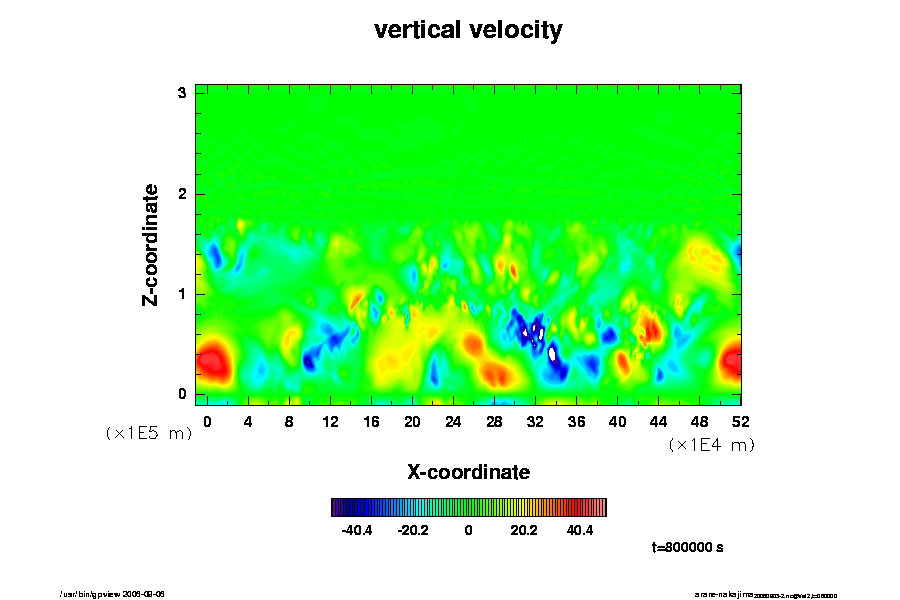

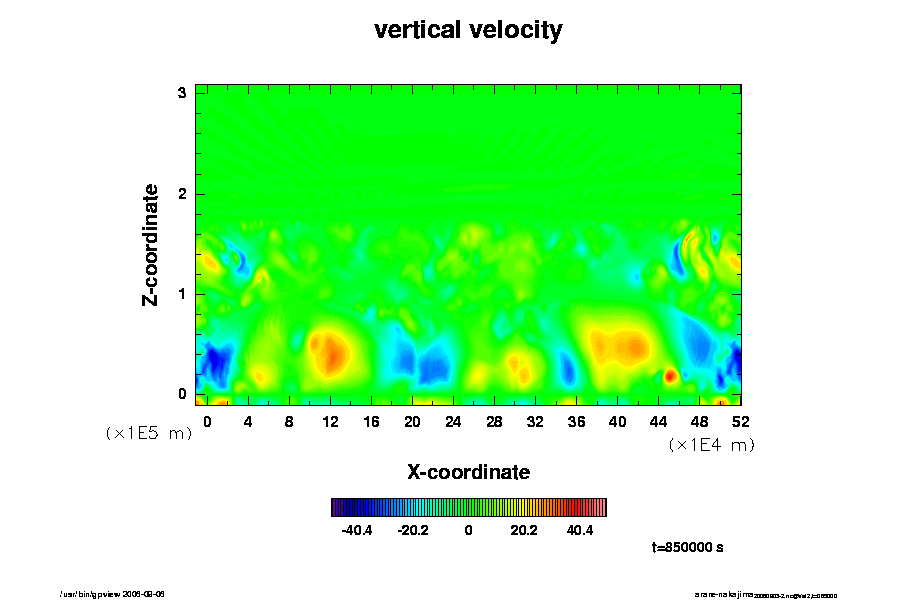

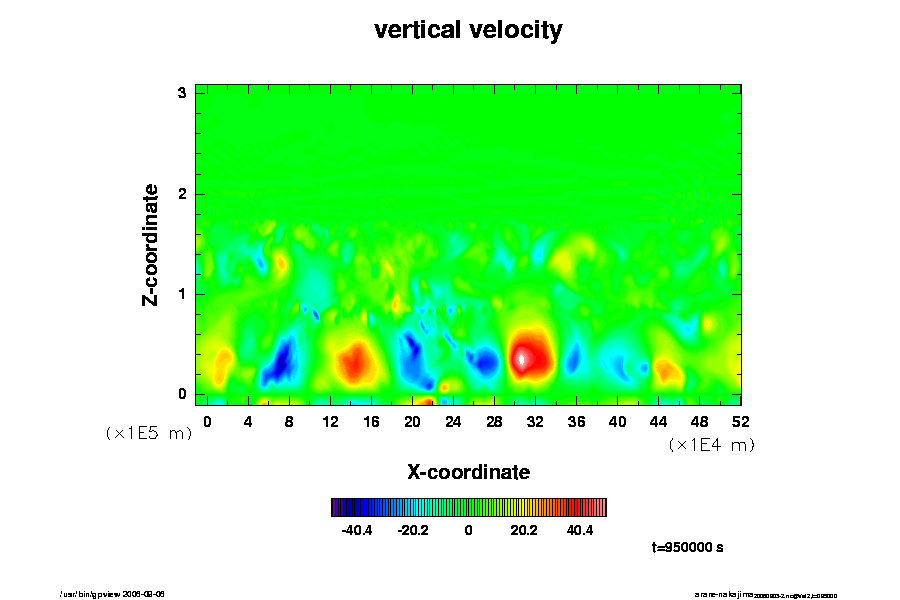

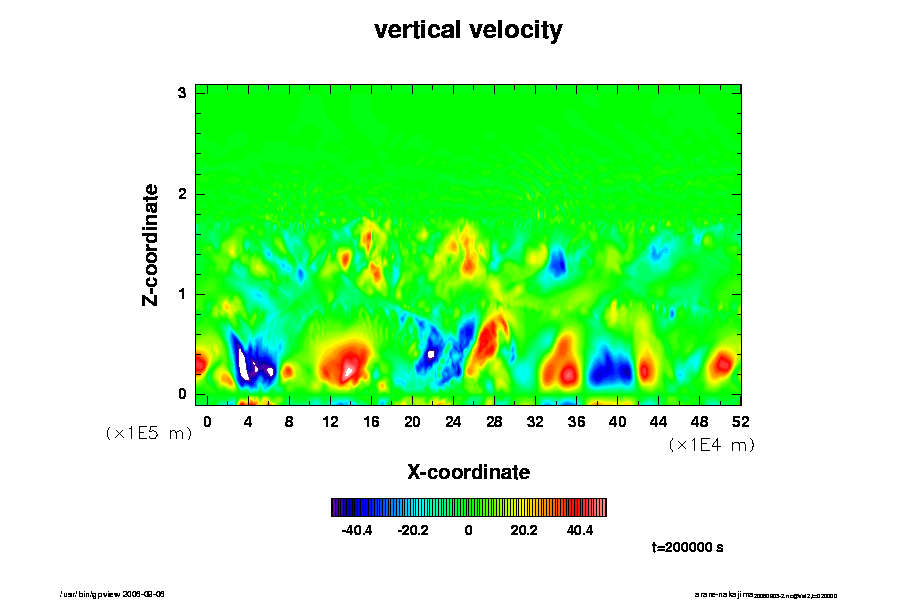

鉛直風速度

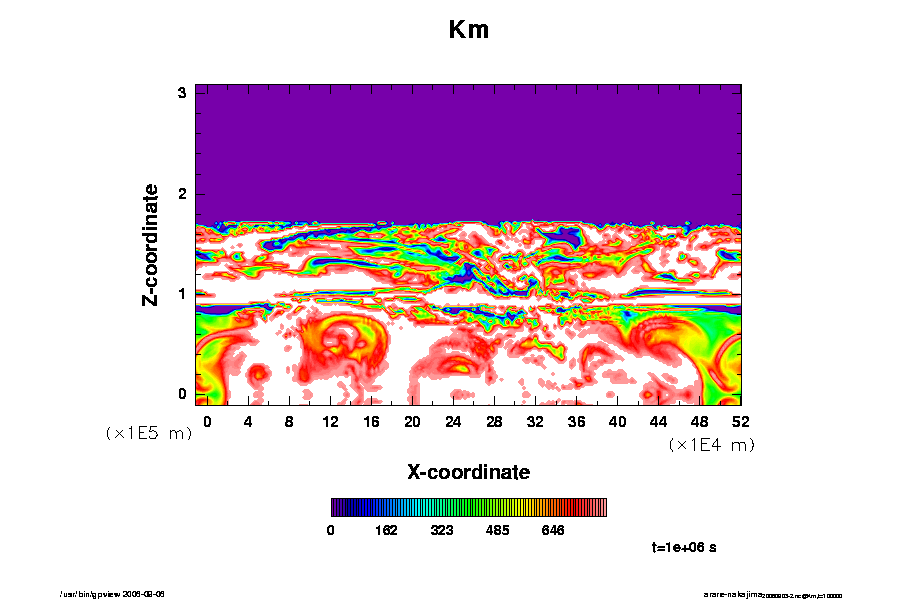

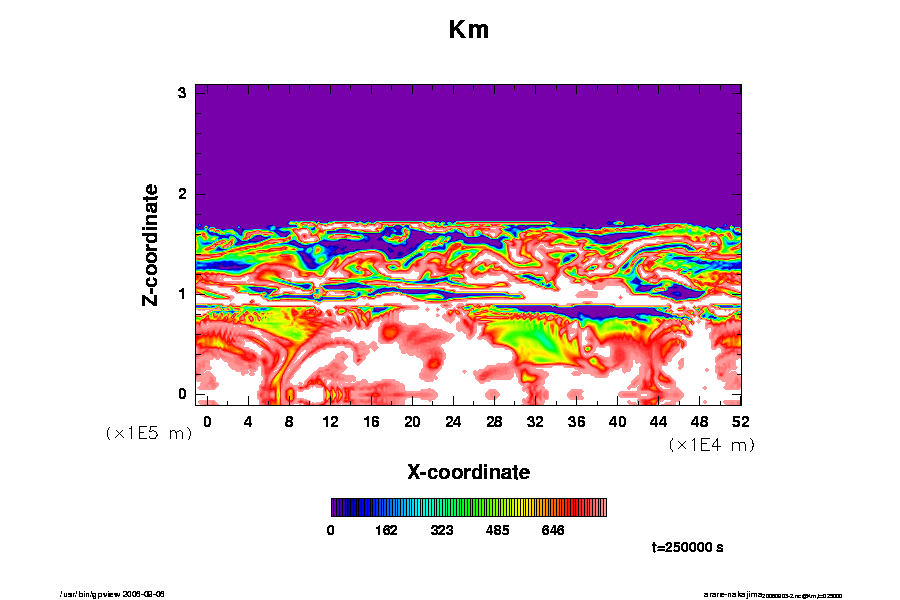

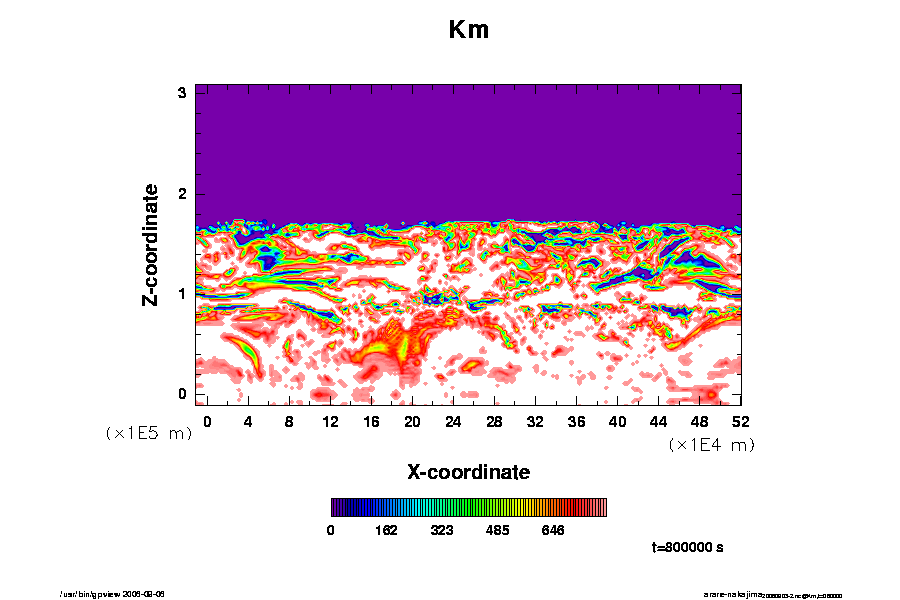

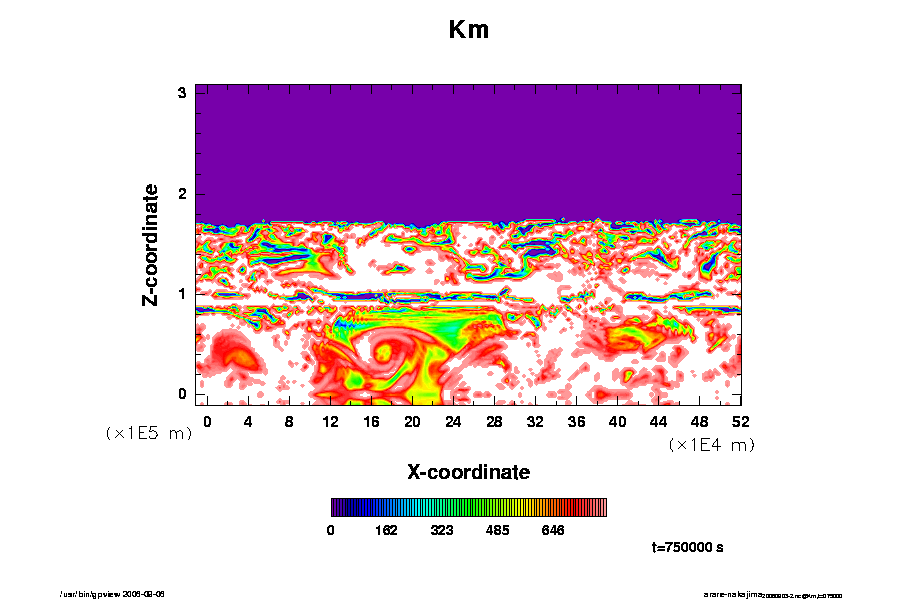

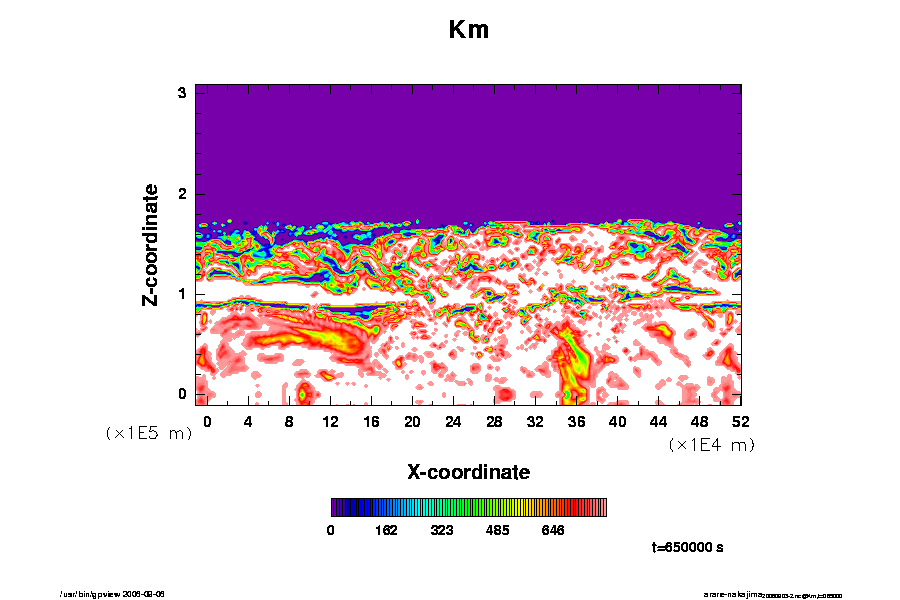

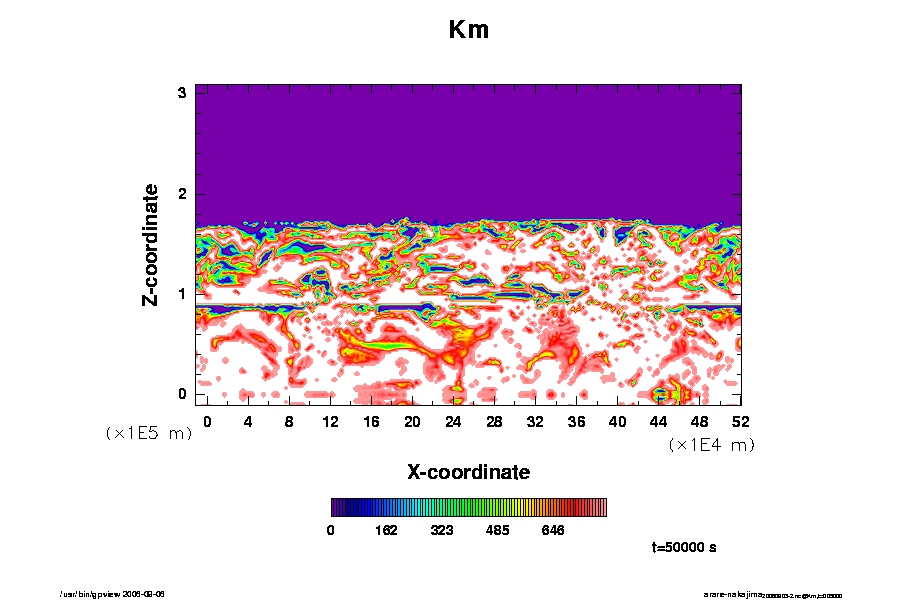

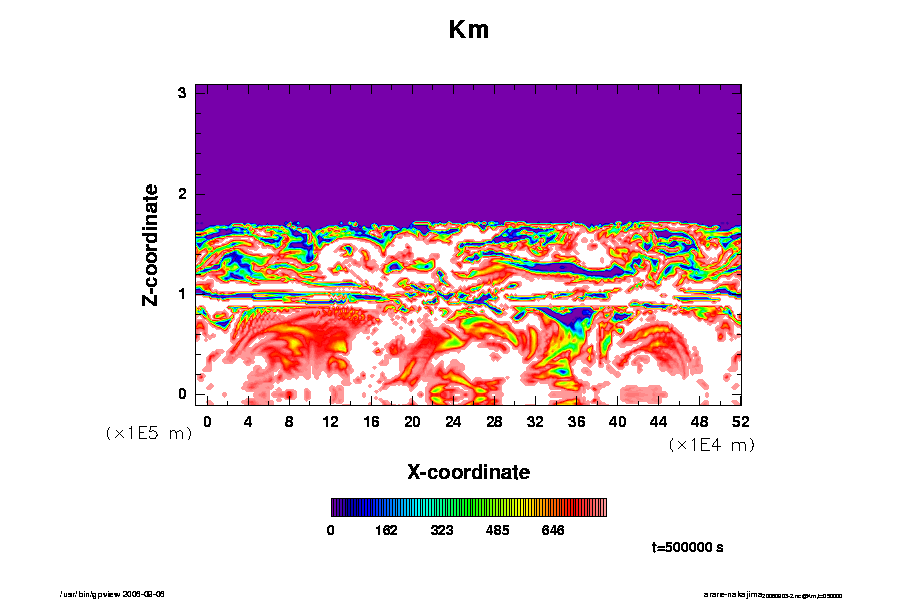

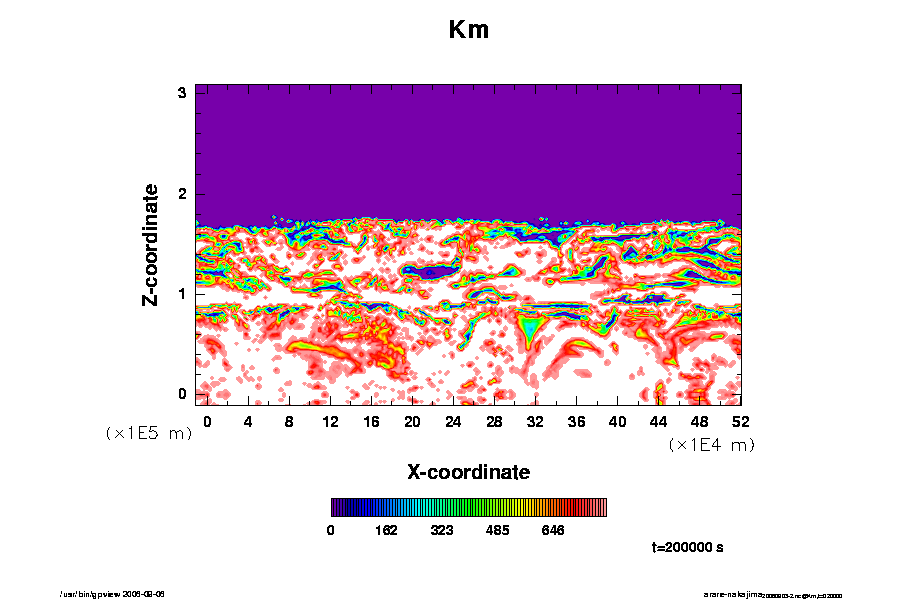

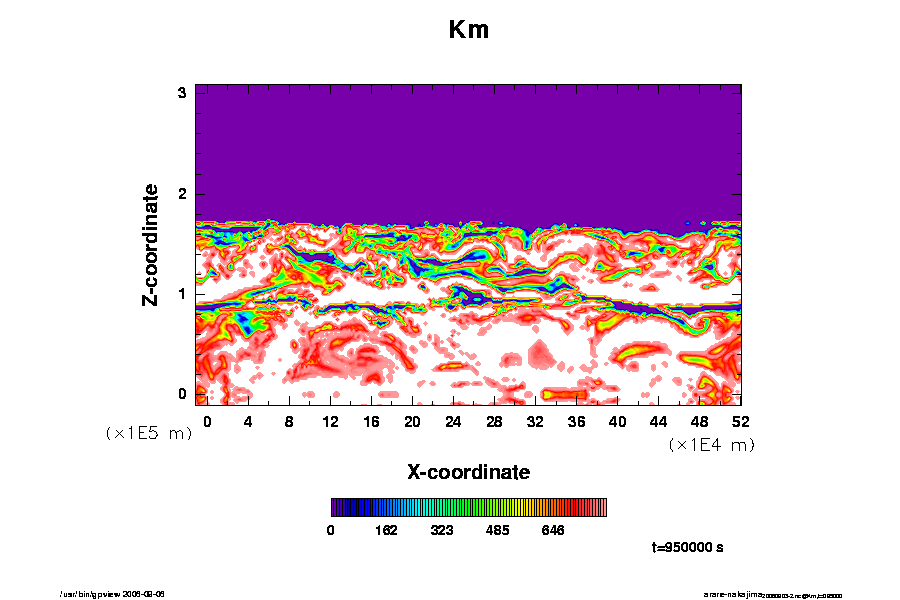

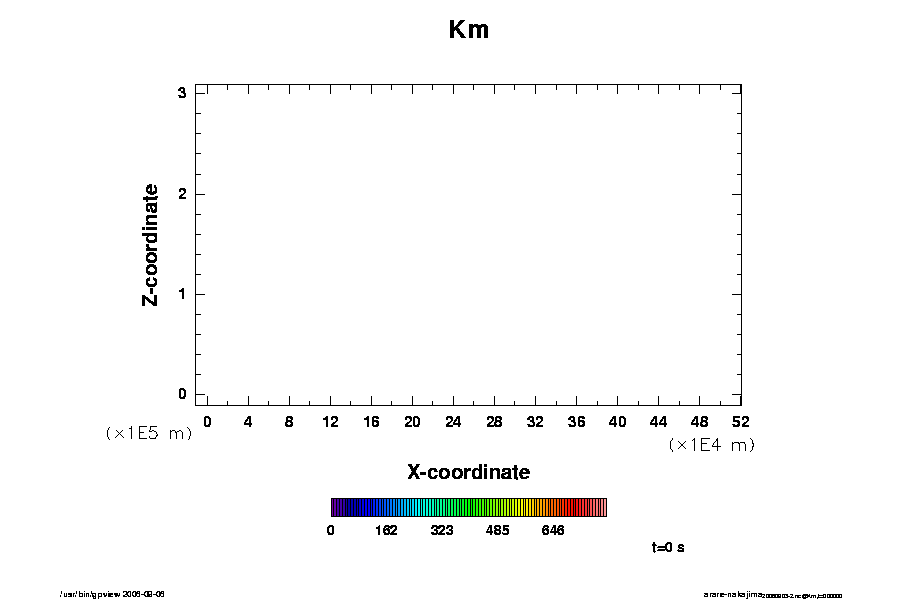

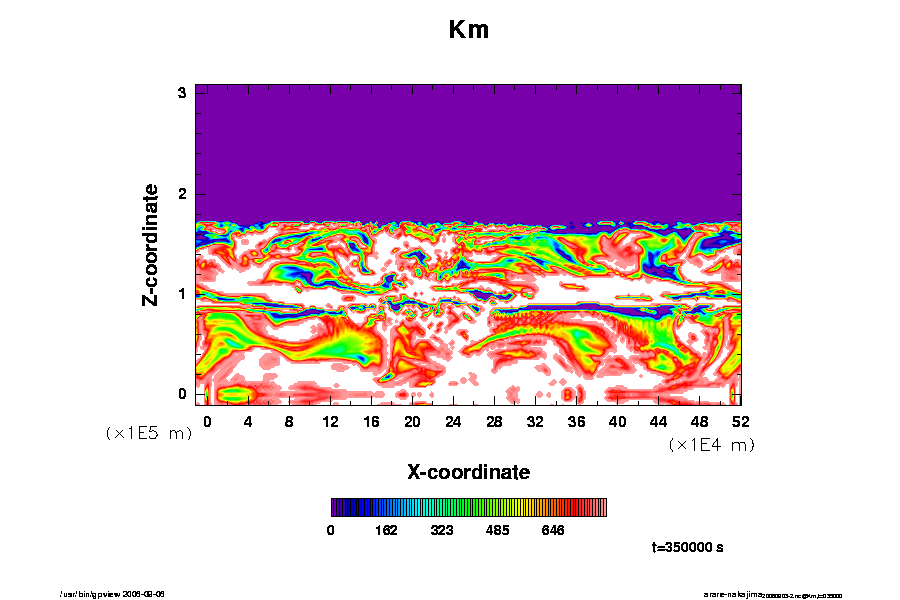

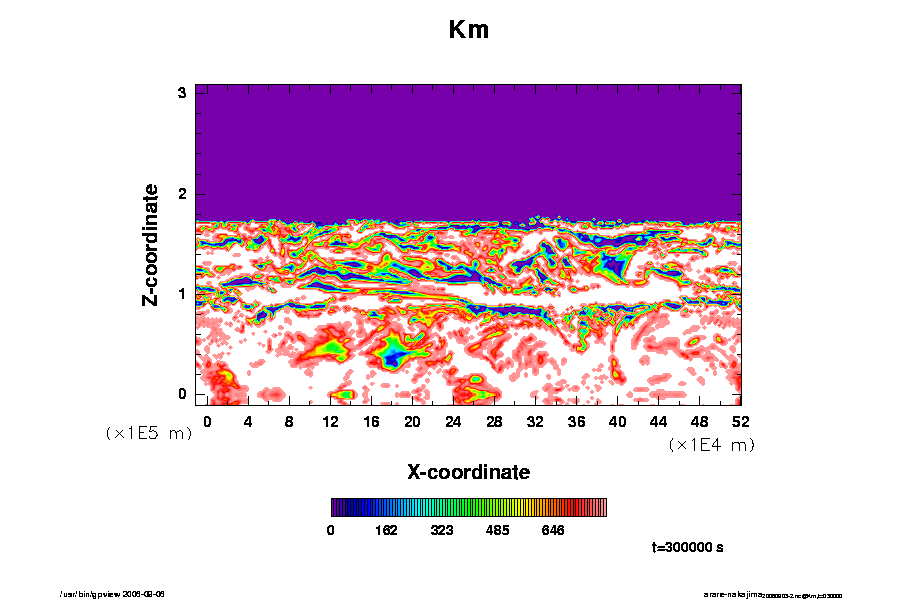

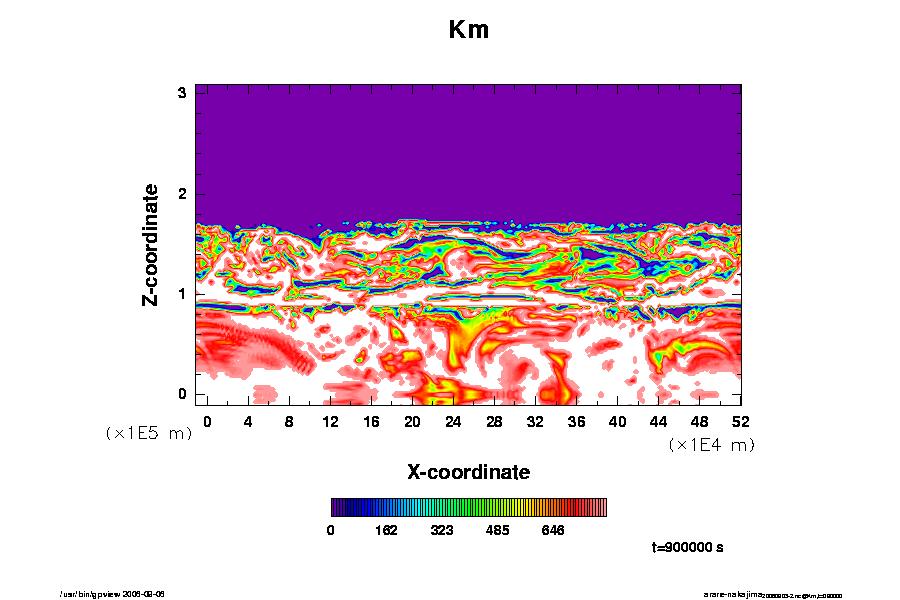

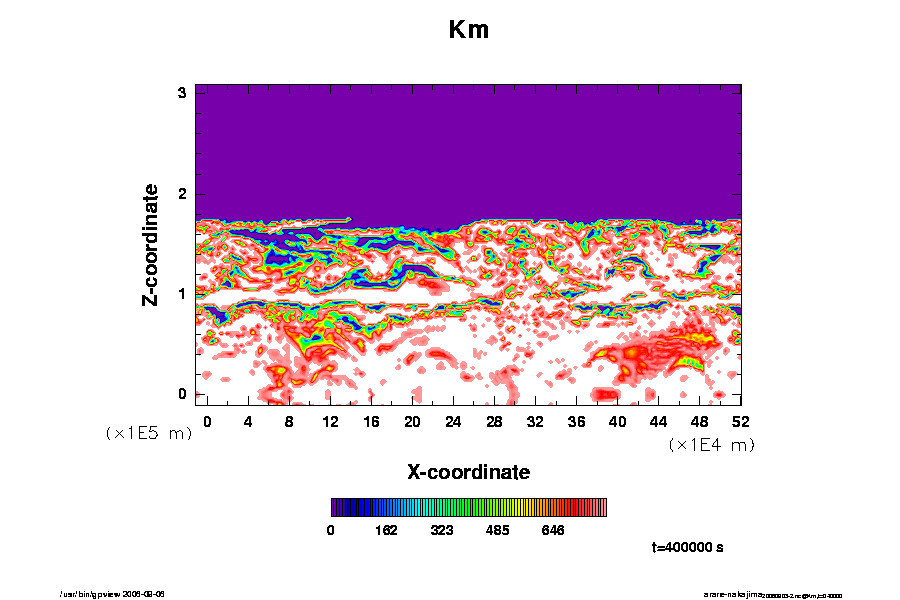

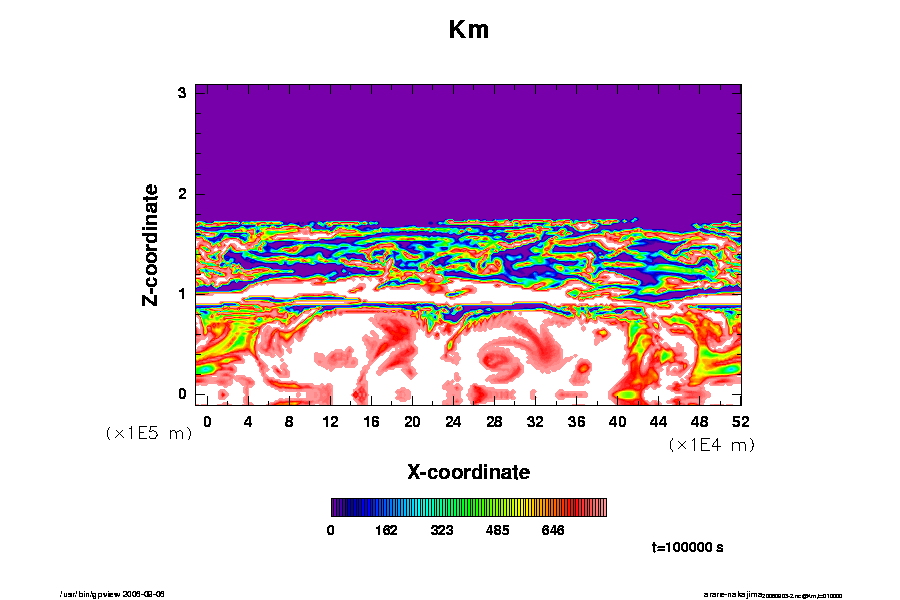

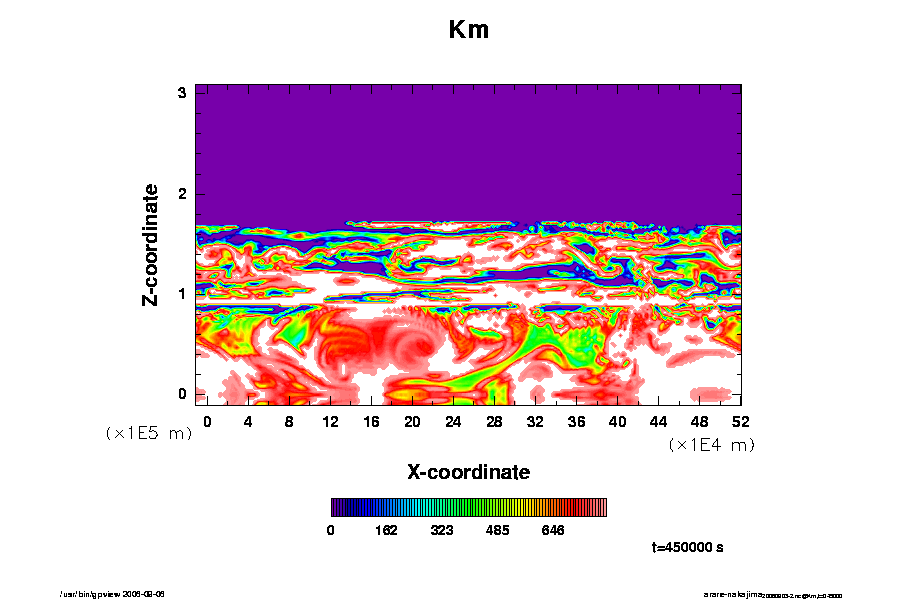

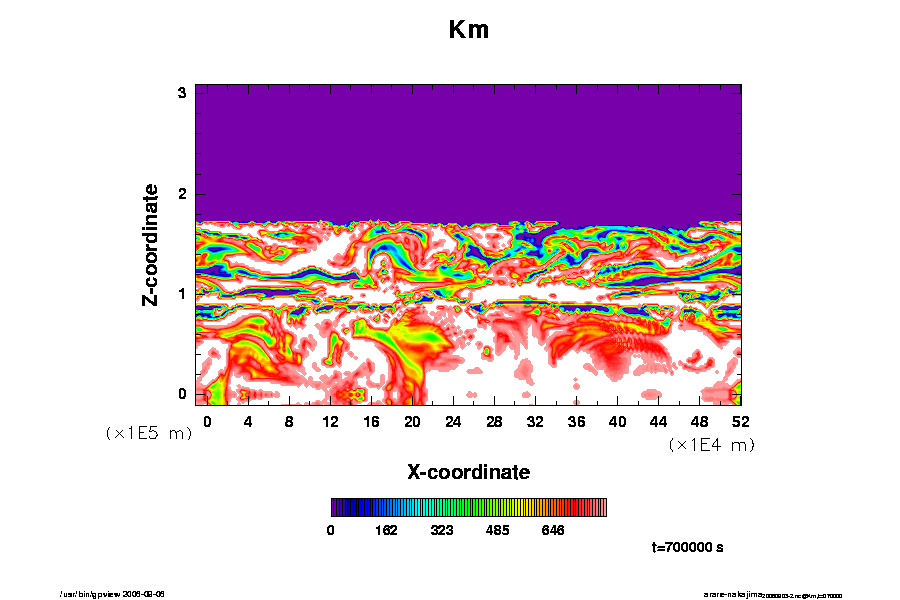

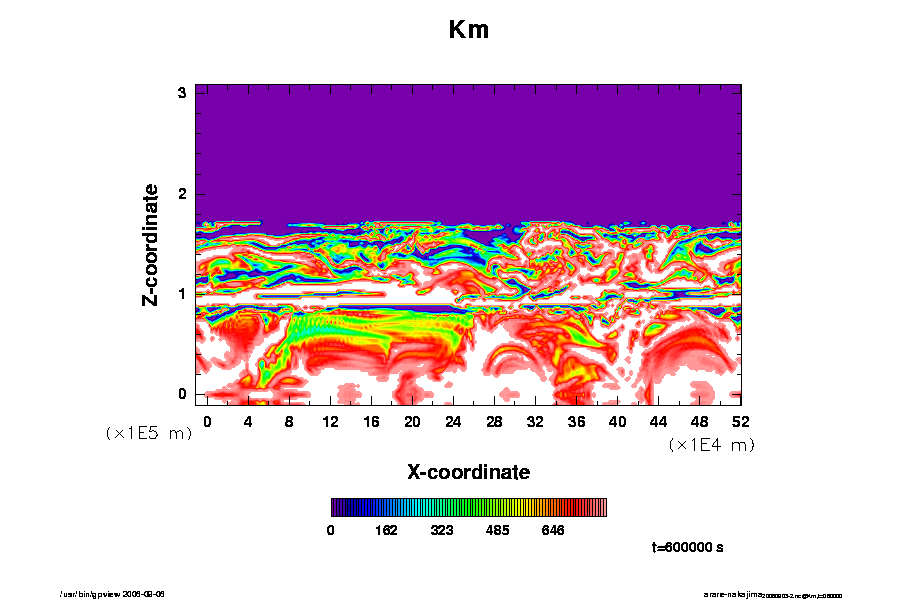

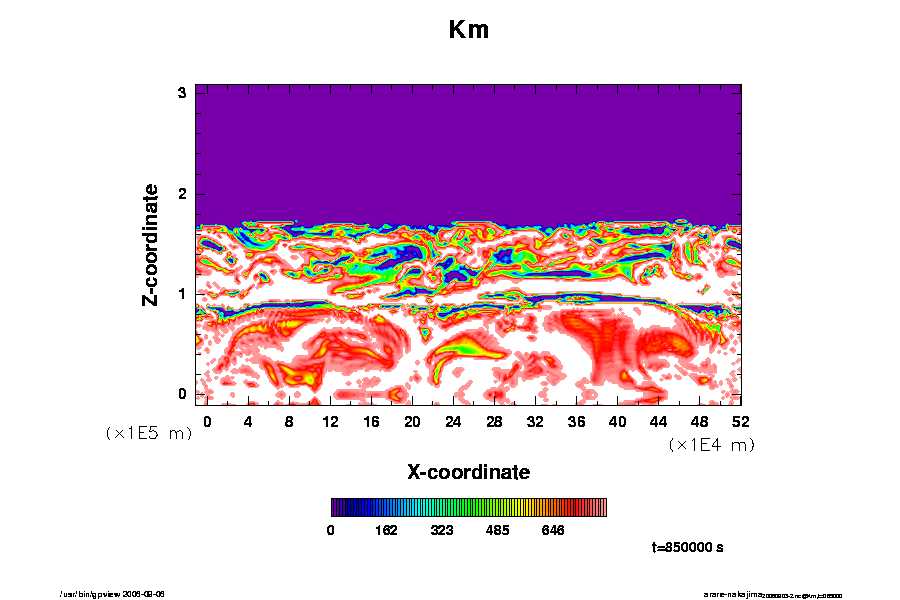

乱流拡散係数.

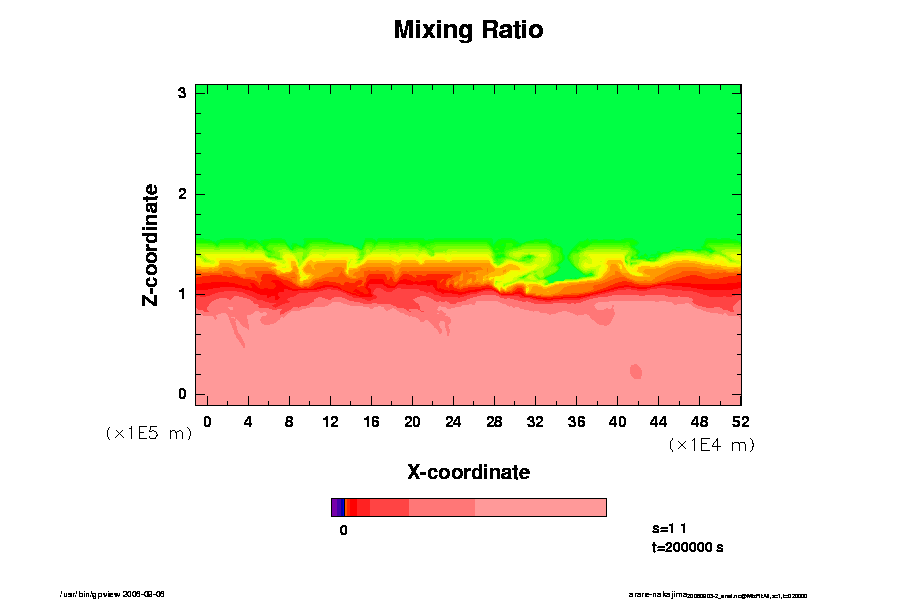

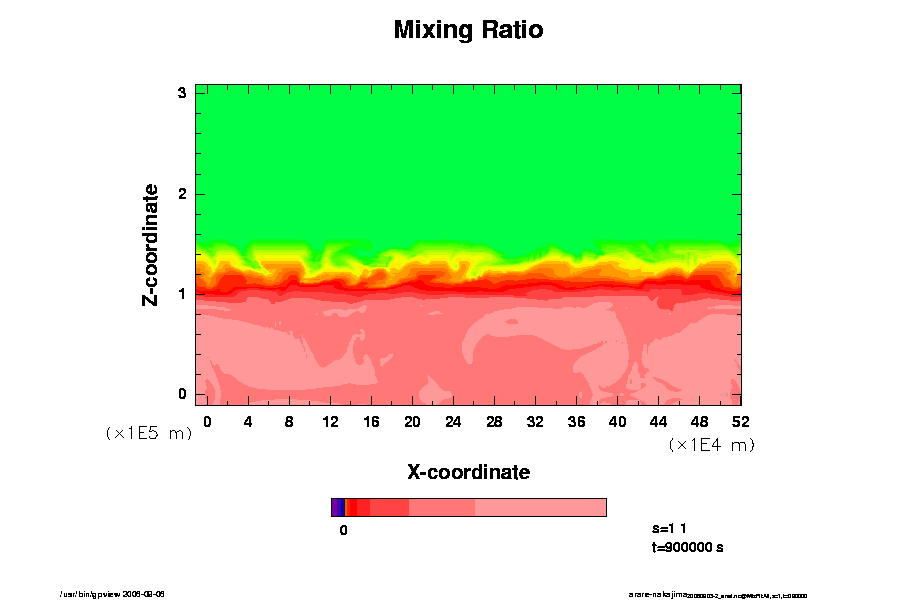

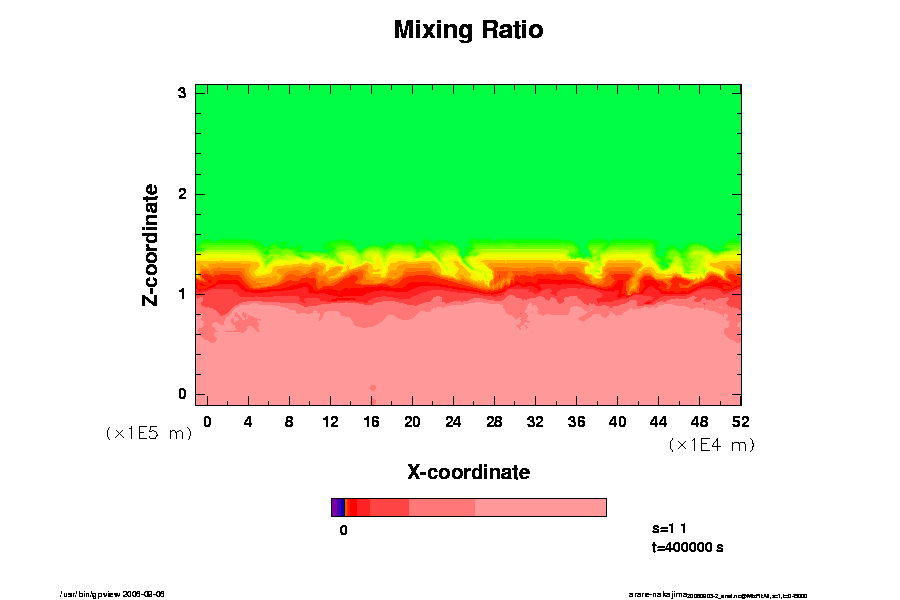

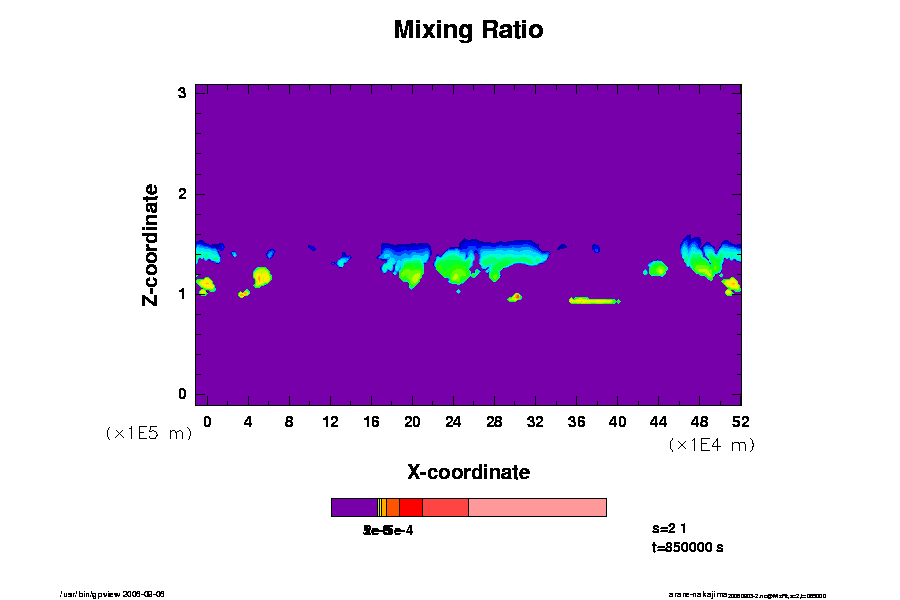

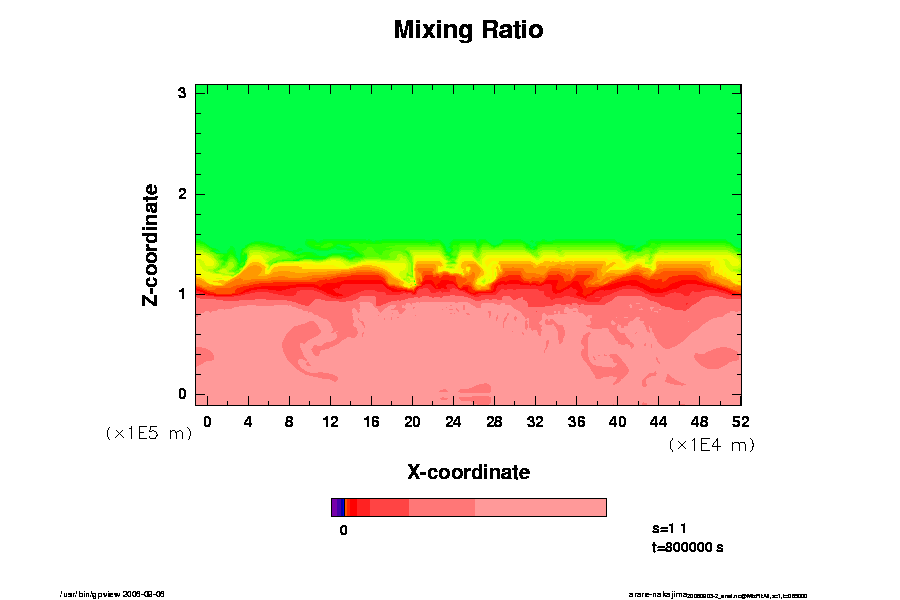

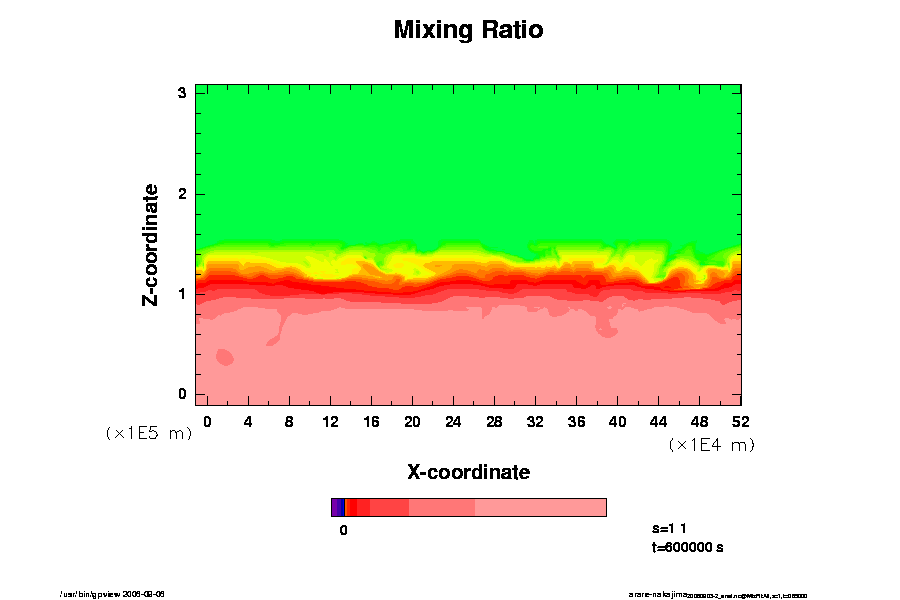

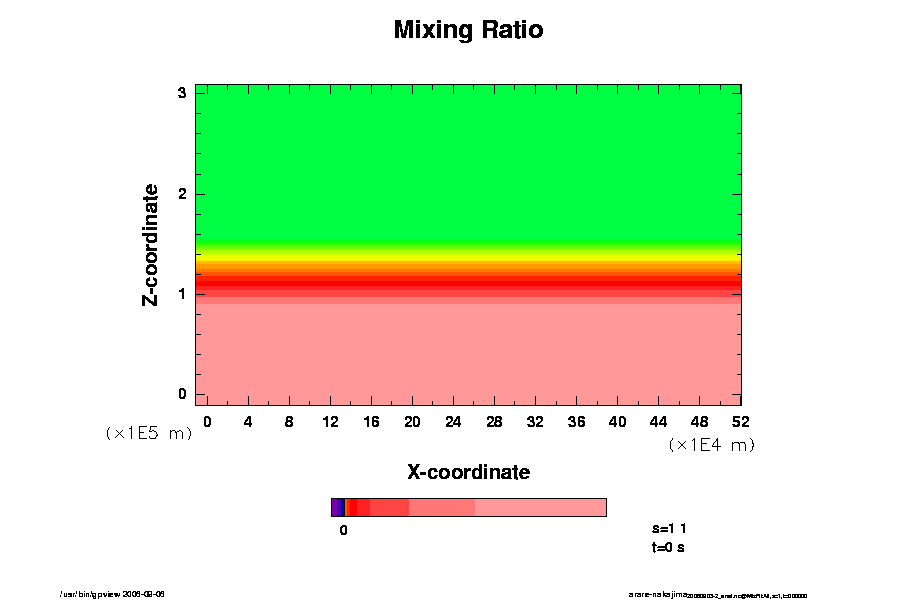

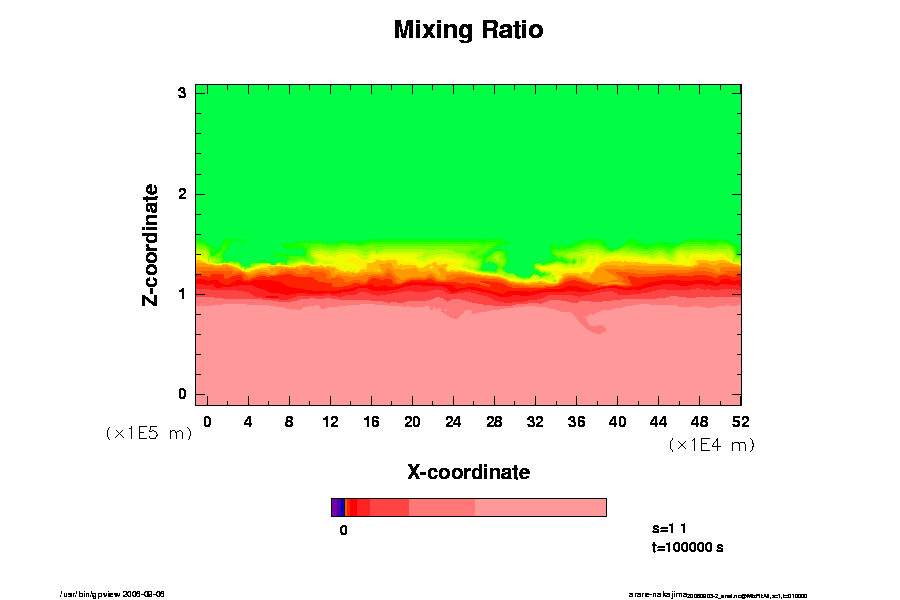

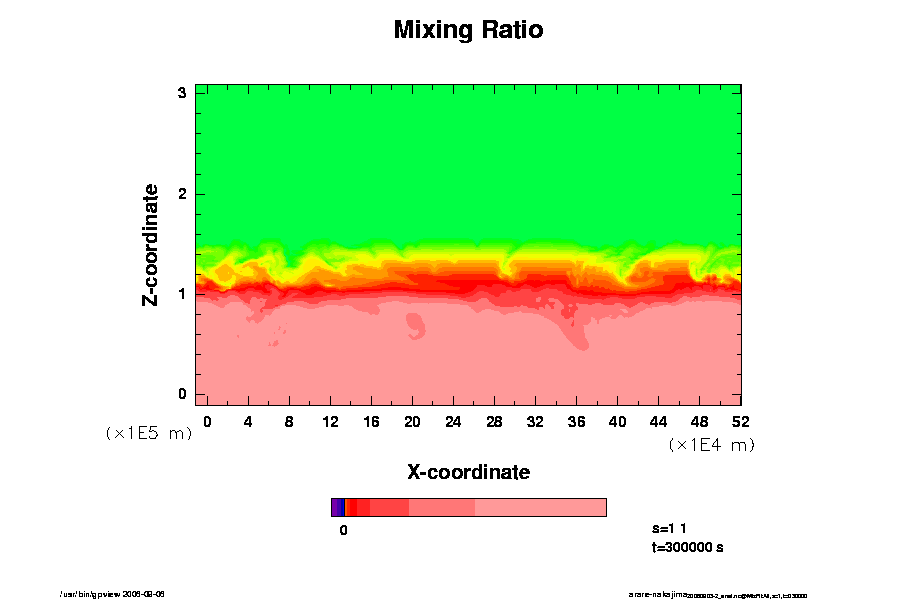

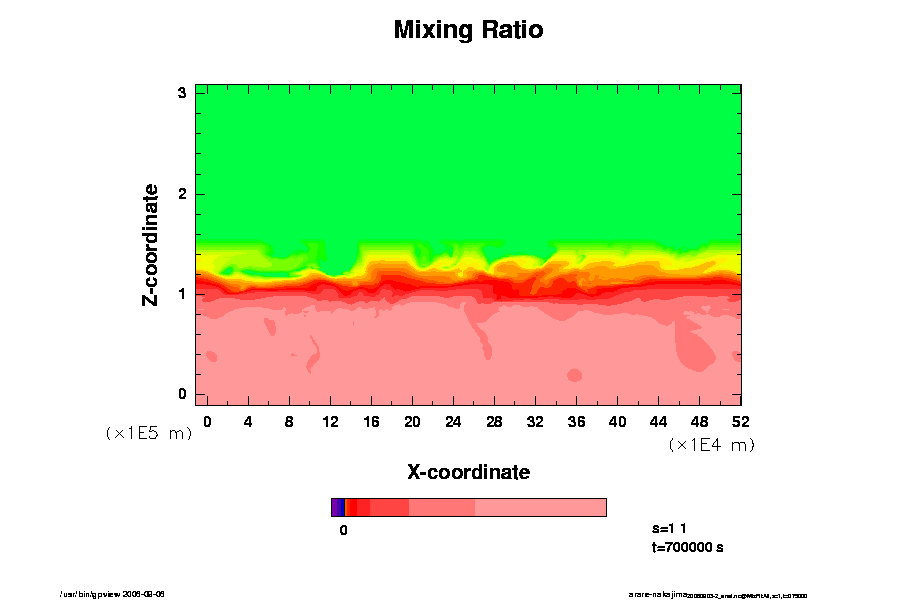

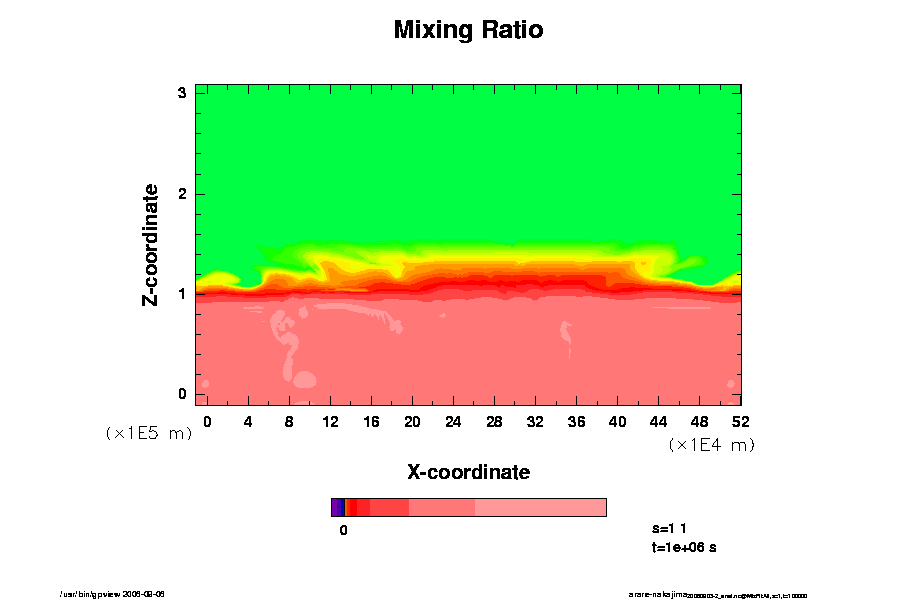

H2O(g)の混合比. ログでプロットしている. 1e-8 kg/kg から 2e-2 kg/kg を表示.

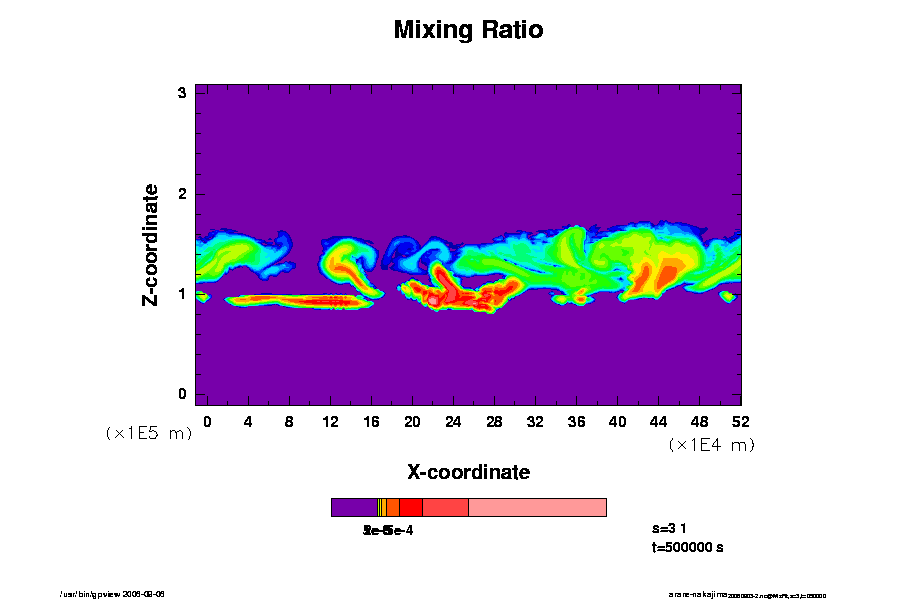

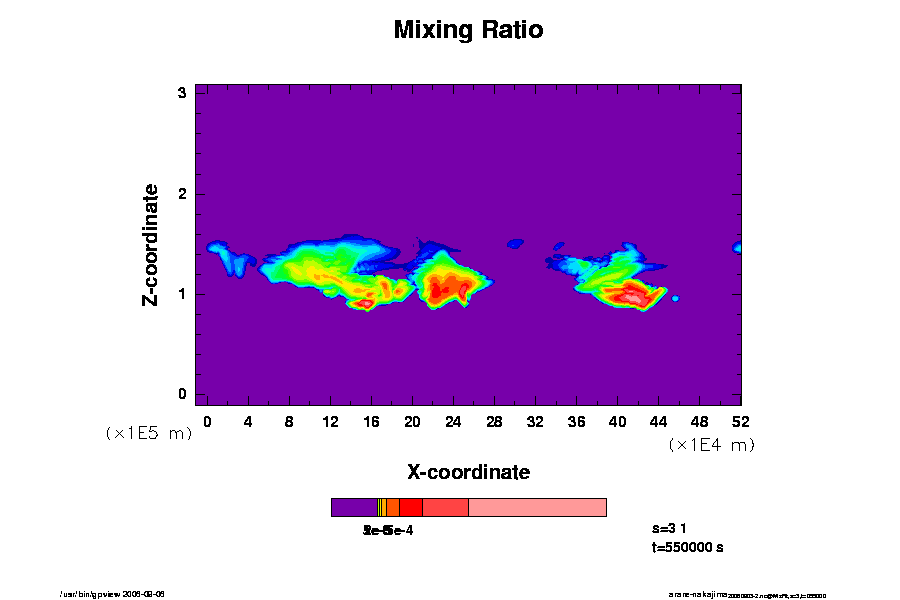

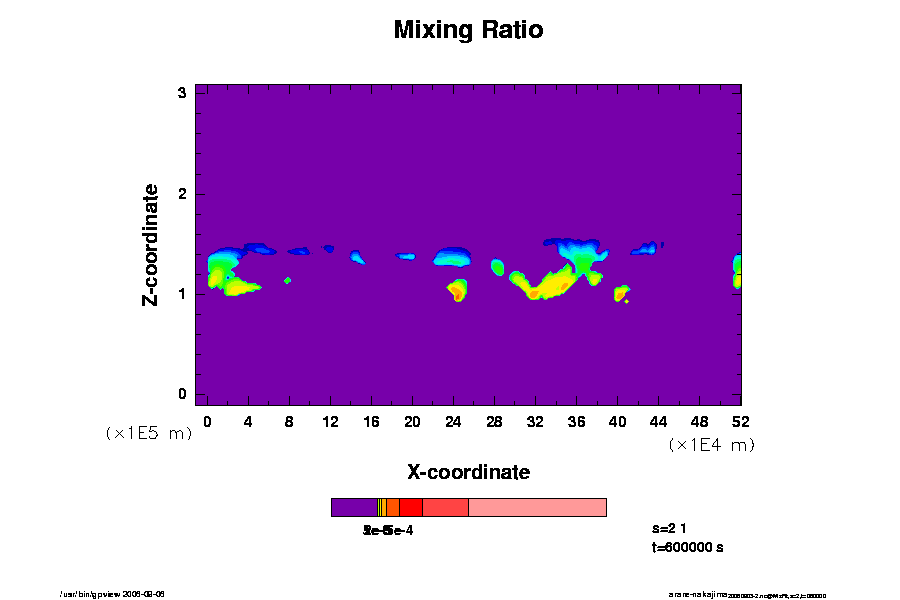

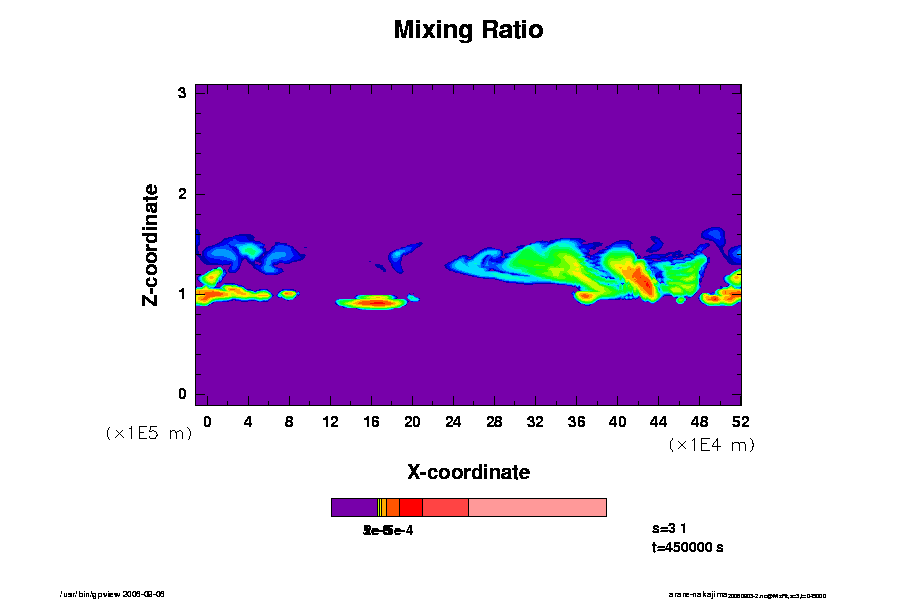

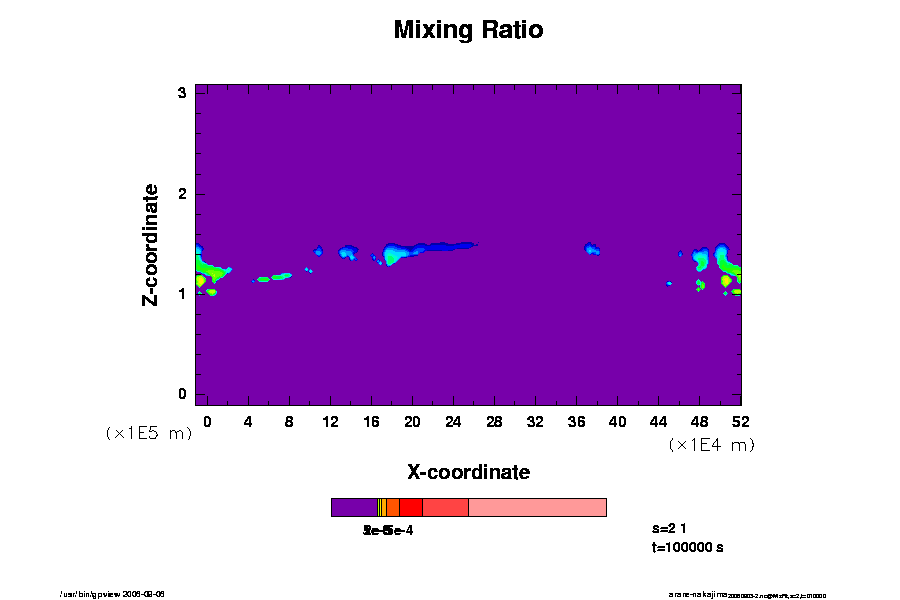

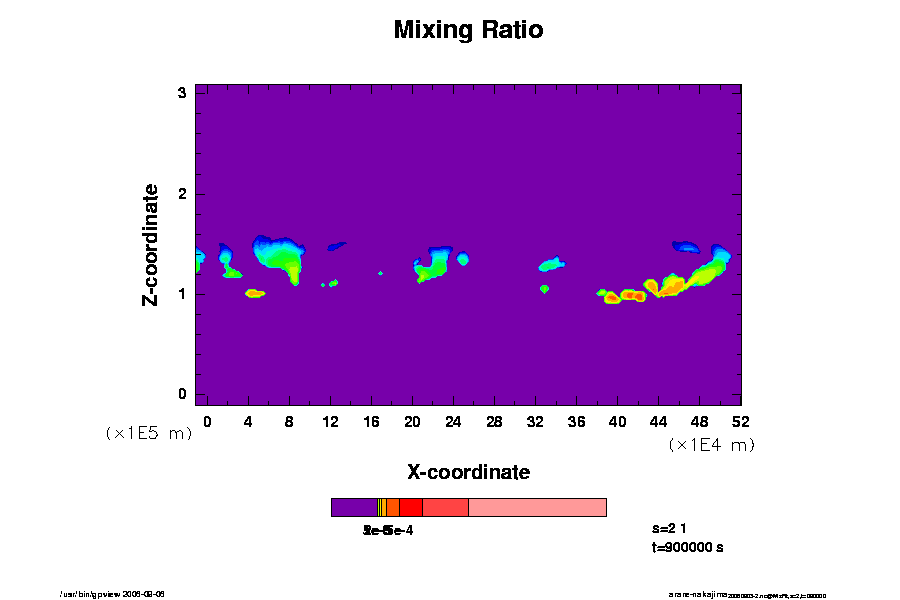

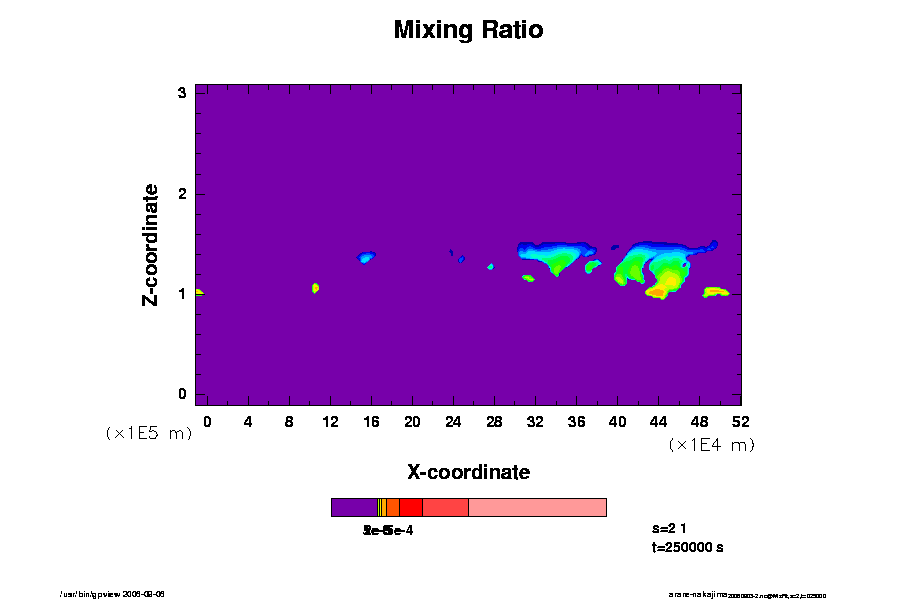

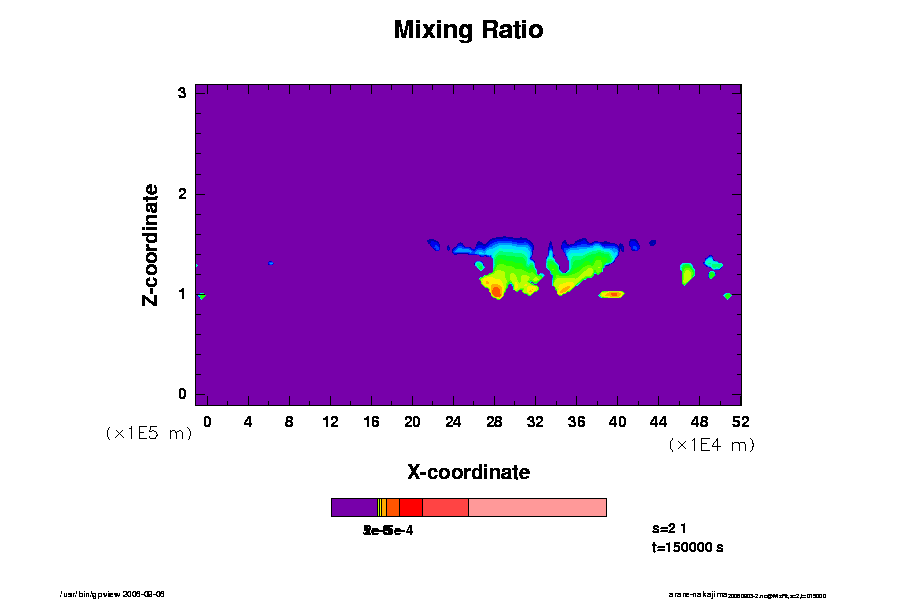

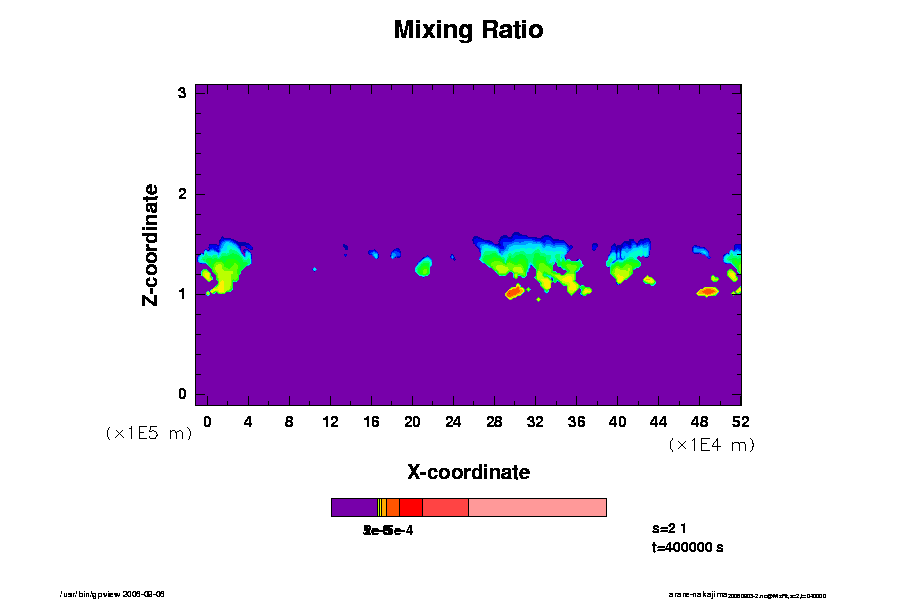

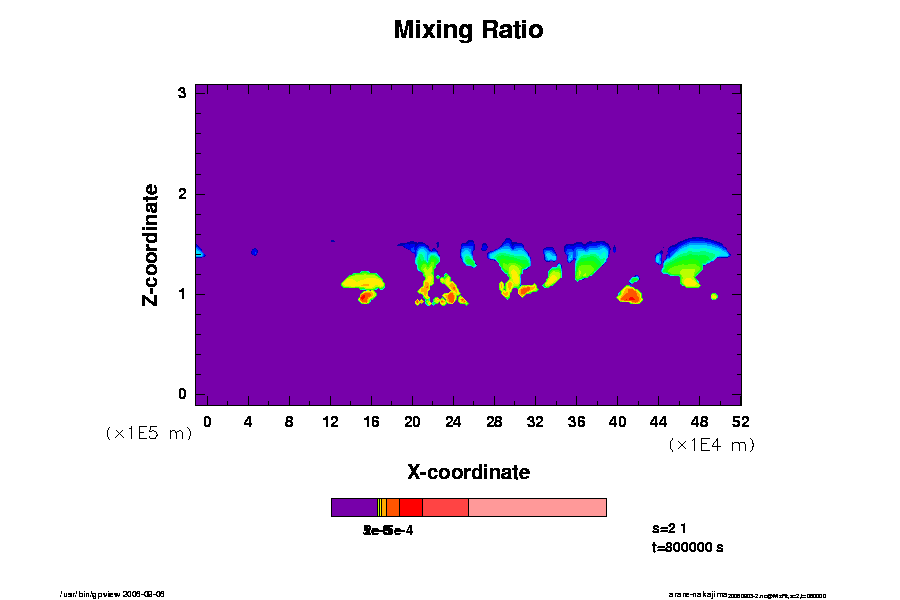

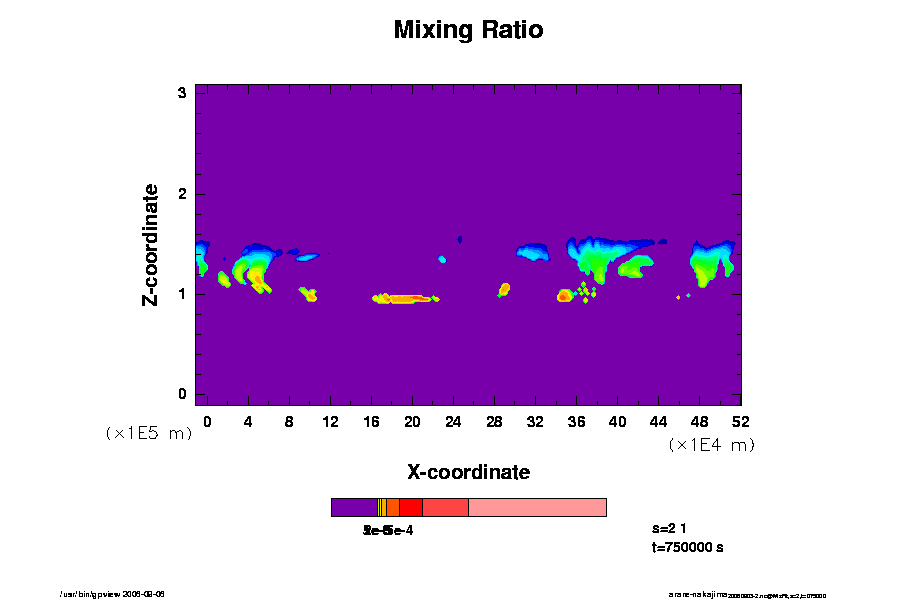

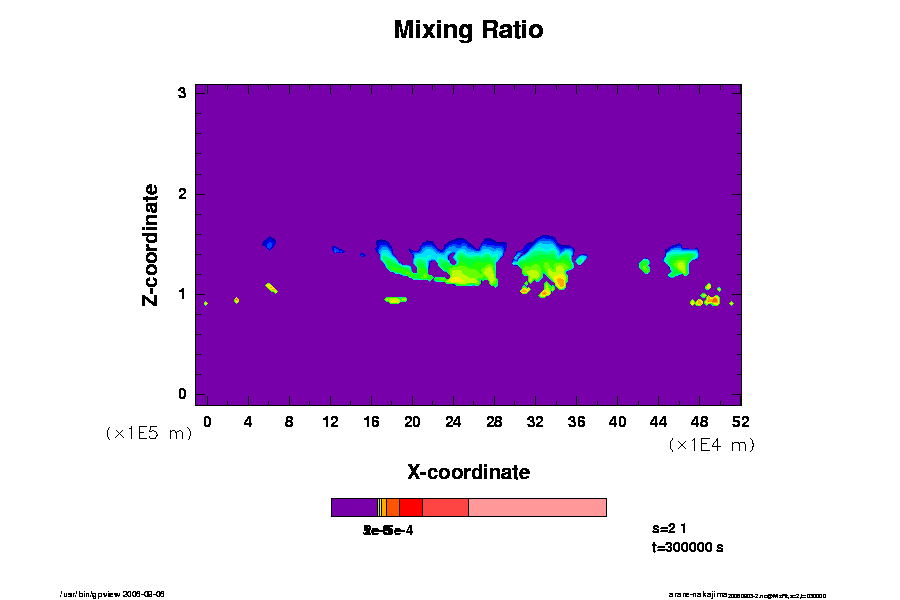

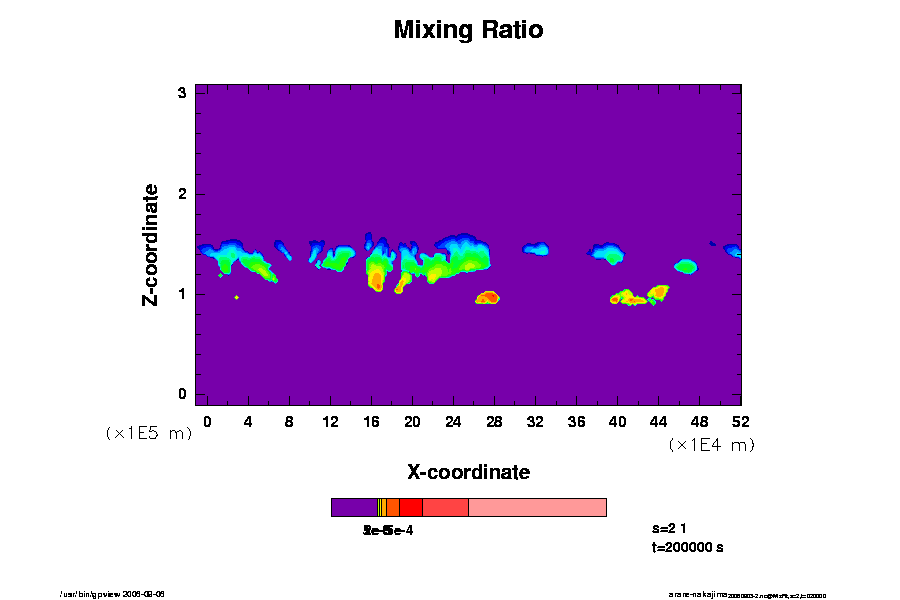

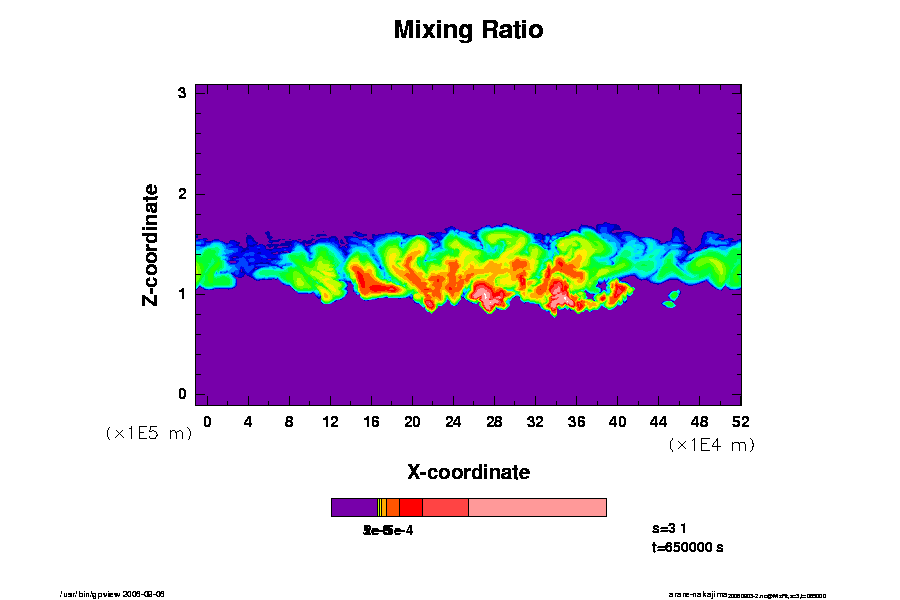

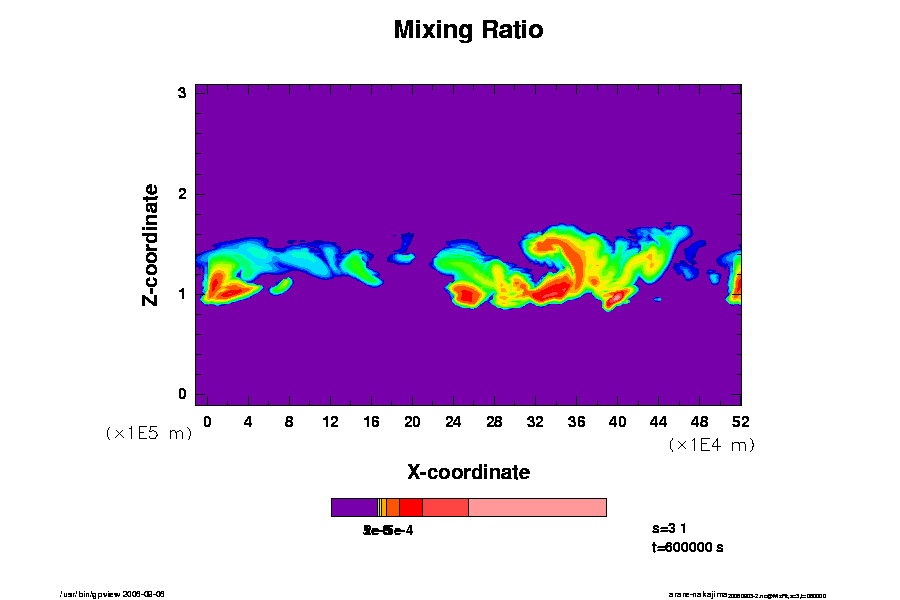

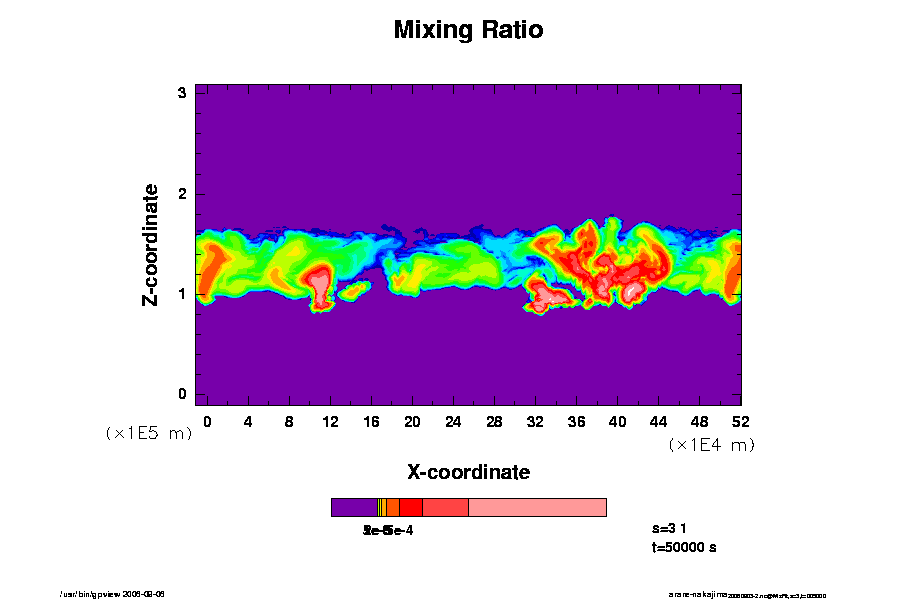

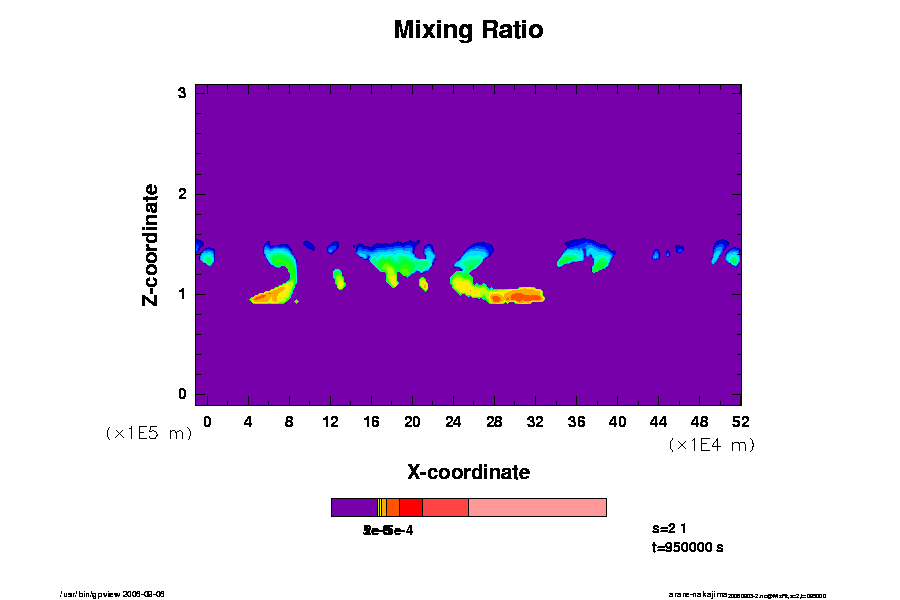

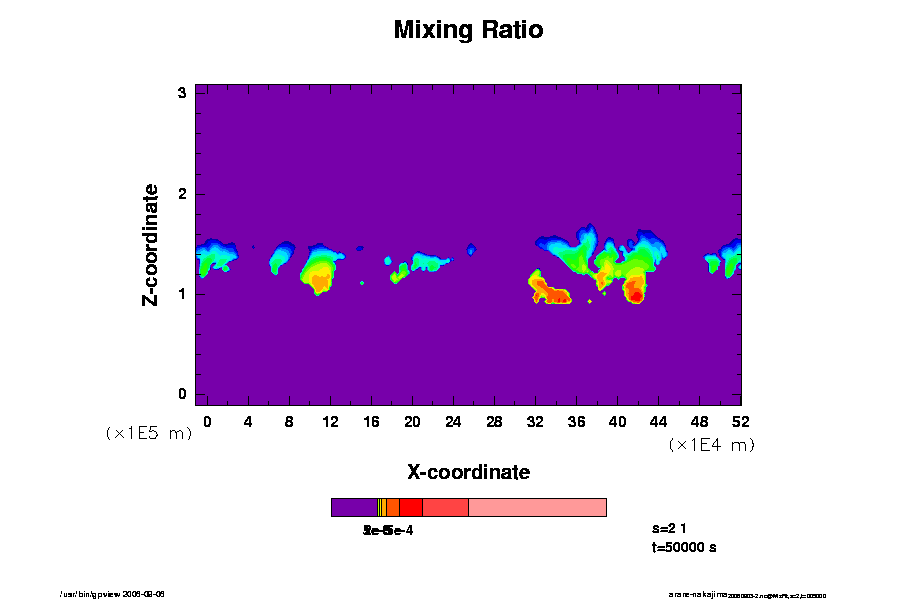

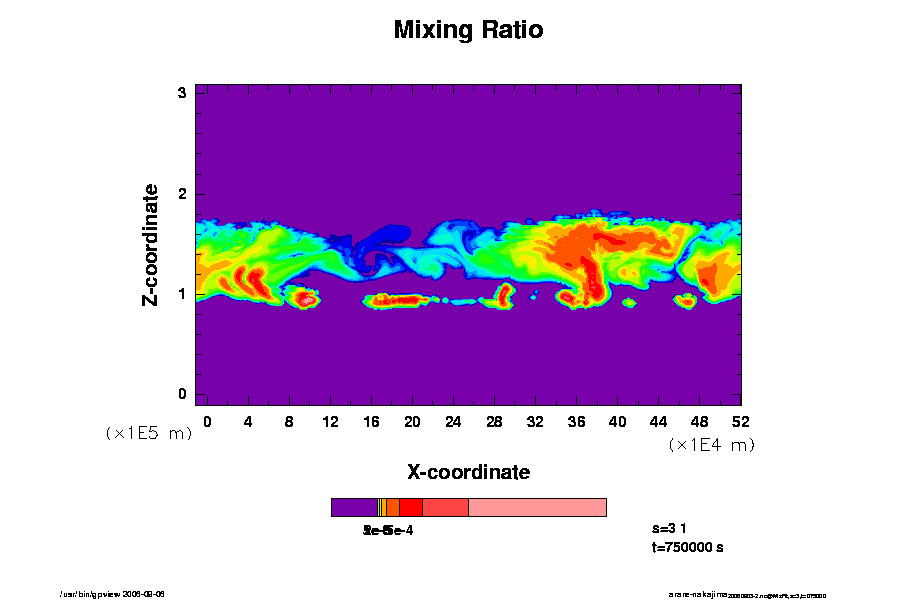

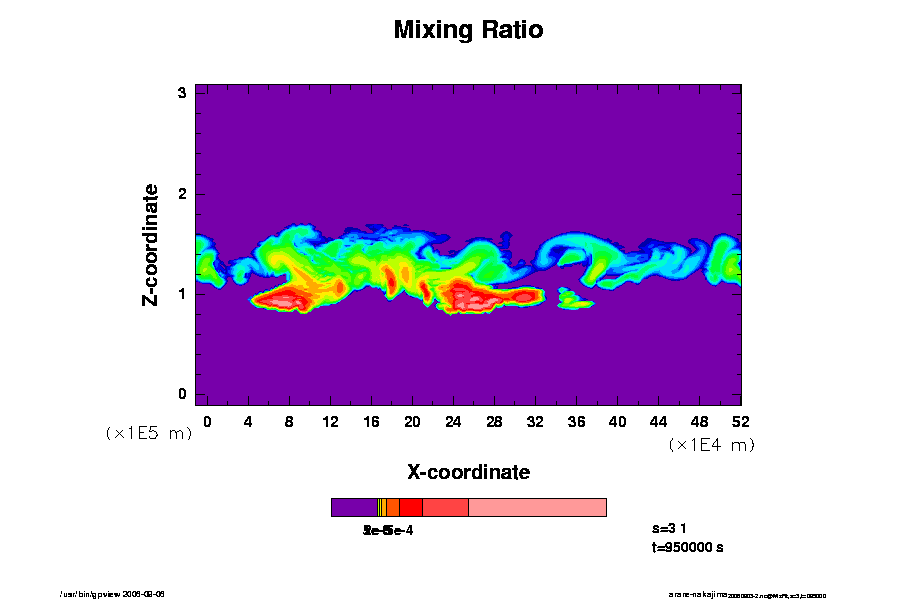

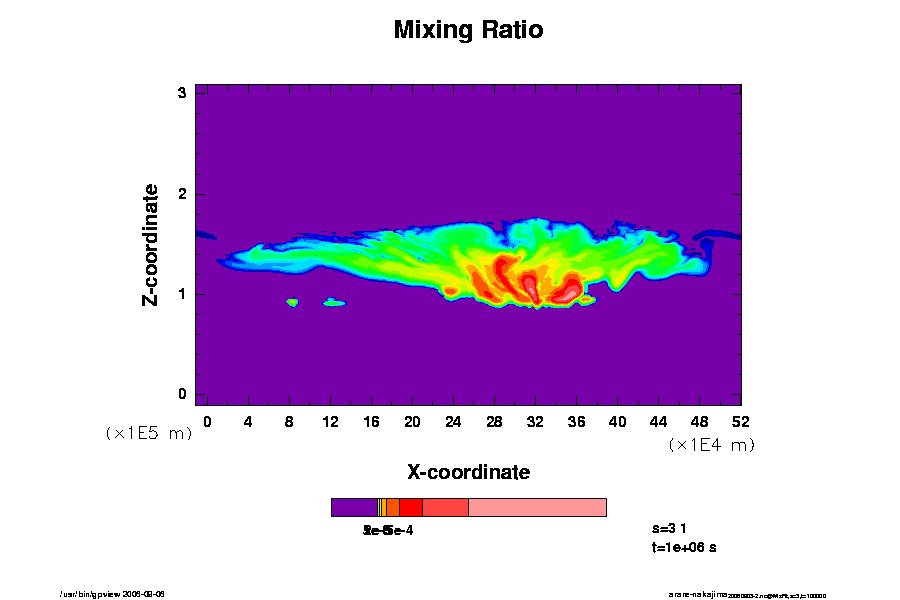

H2O 雲の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

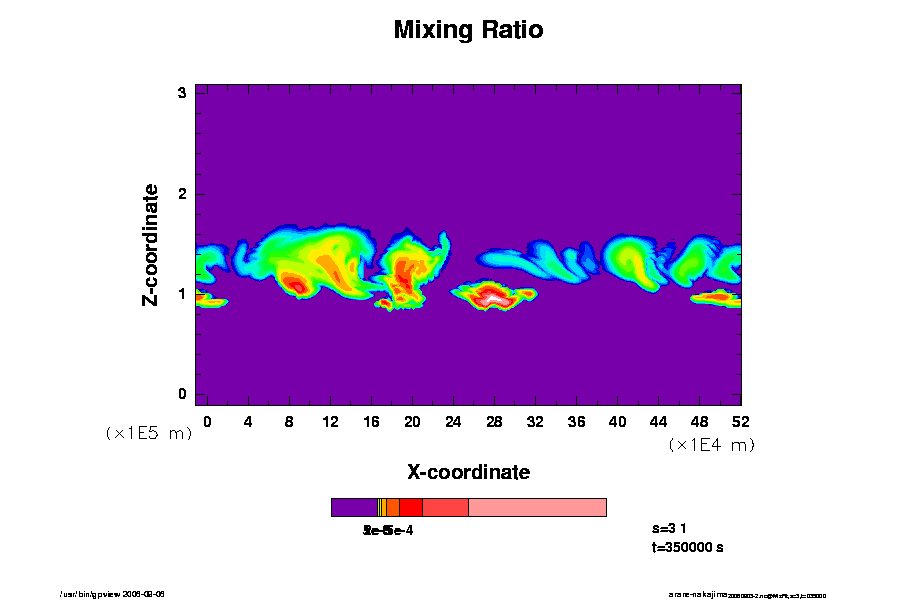

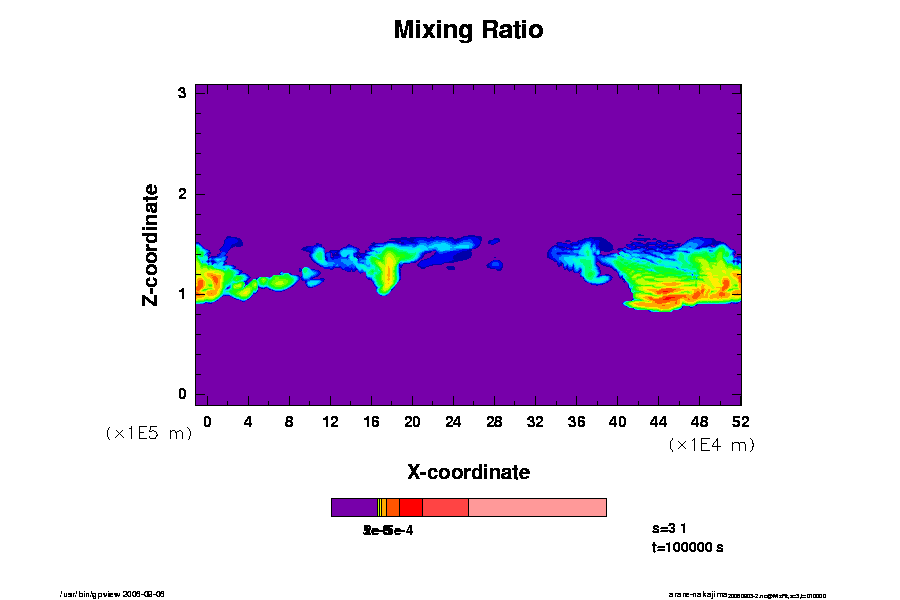

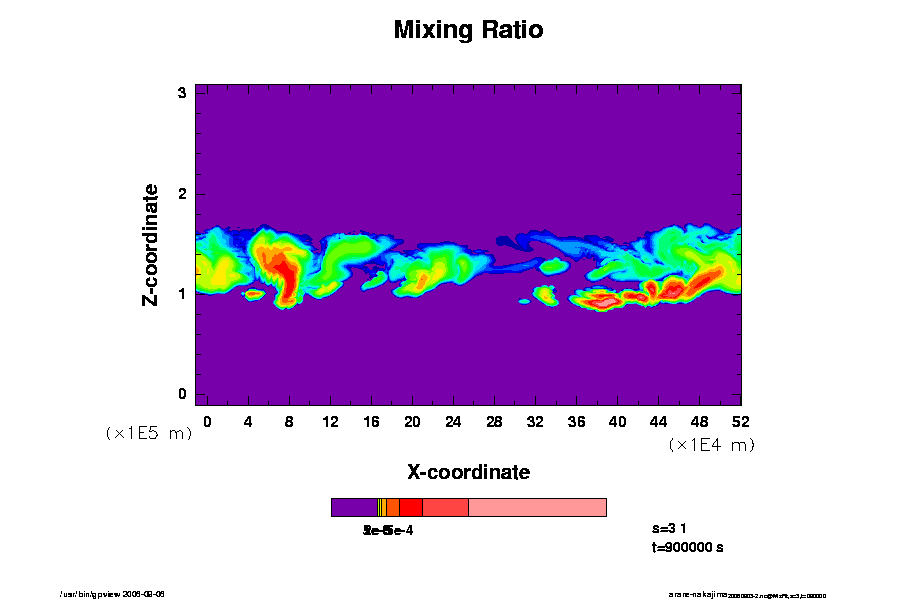

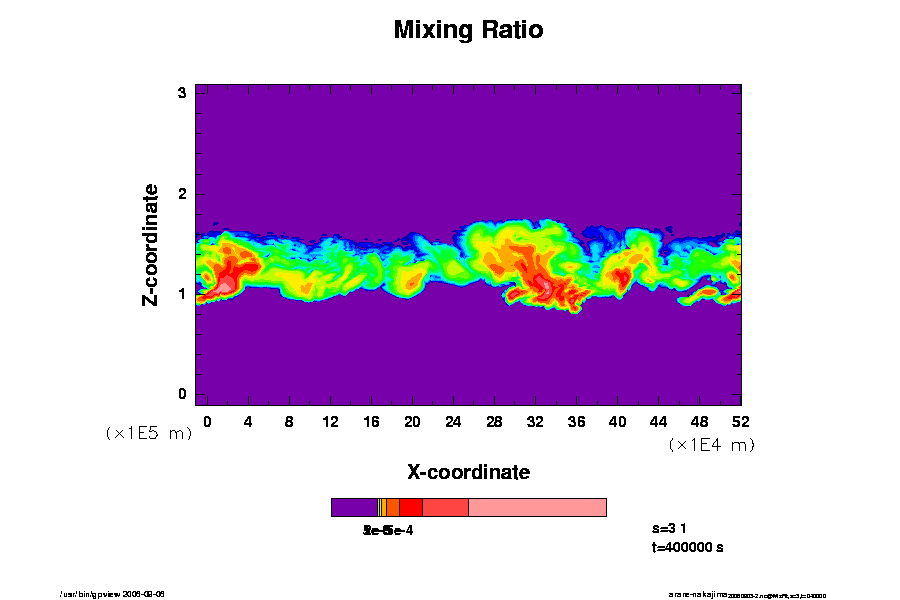

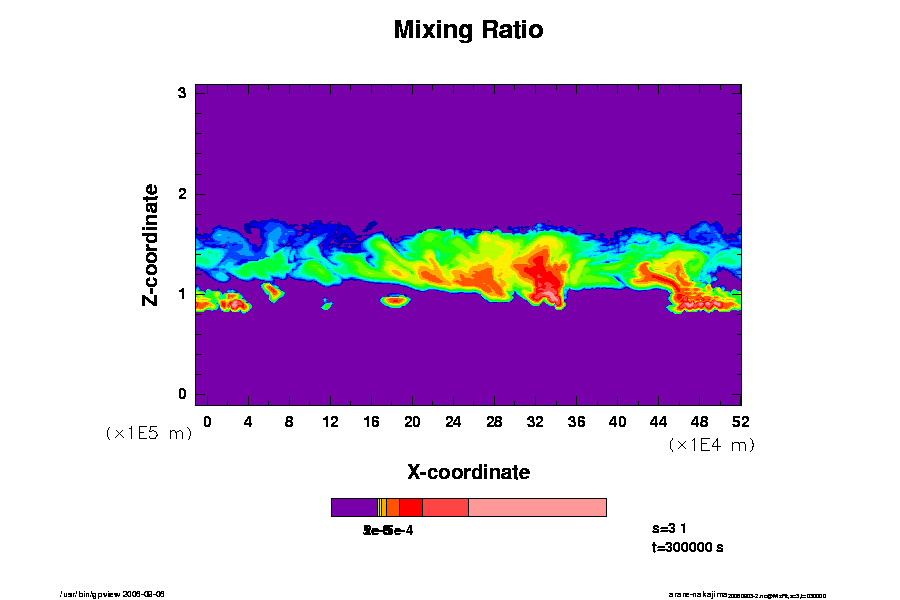

H2O 雨の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.












































安定度の水平平均
