deepconv/arare4 : H2O の凝縮を考慮した対流雲の生成発達

計算の概要

湿度 99% の気塊を大気深部から上昇させた際に発生する対流雲の生成発達を調べる. 系の設定は Hueso and Sanchez-Lavega (2001) を参考にした.

この計算は, 飽和調節法の計算ルーチンの確からしさを検討するために行った.

計算設定

• 基本場の設定
  • 温度: 10 bar 〜 0.1 bar まで等温位, 0.1 bar 〜 0.02 bar は温度一定
  • 相対湿度: 99%
  • 放射強制なし
• 大気成分
  • 乾燥成分: H2, He
  • 凝結成分: H2O
    • H2O: 太陽組成の 1 倍
• 計算領域と時間ステップ
  • 領域:
    • 水平 150 km,
    • 鉛直 150 km (10 bar 〜 0.02 bar)
  • 解像度: 3.0 km (水平・鉛直とも)
  • 時間ステップ
    • 長い時間ステップ: 4 秒
    • 短い時間ステップ: 0.4 秒 (音波に対するクーラン数は約 0.3)
  • 境界条件
    • 水平境界: 周期境界条件
    • 上下境界: 応力なし
• 初期条件
  • H2O の凝結高度の下(5.7 bar)に, 5 km × 5 km の温位擾乱(Δθ= 0.15)

設定ファイル

arare.conf

主な見所と結果一覧

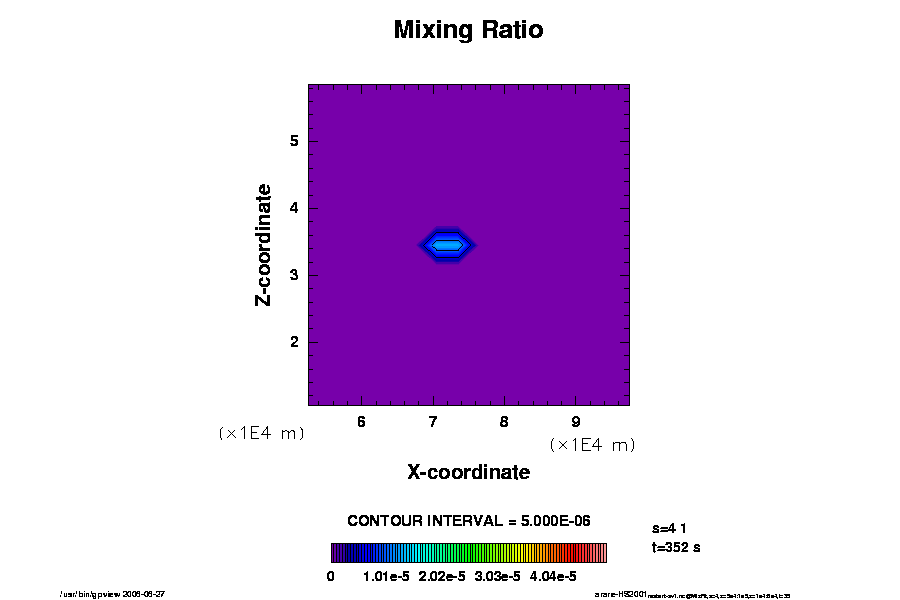

H2O 雲混合比(MoistAdjustSvap 利用)

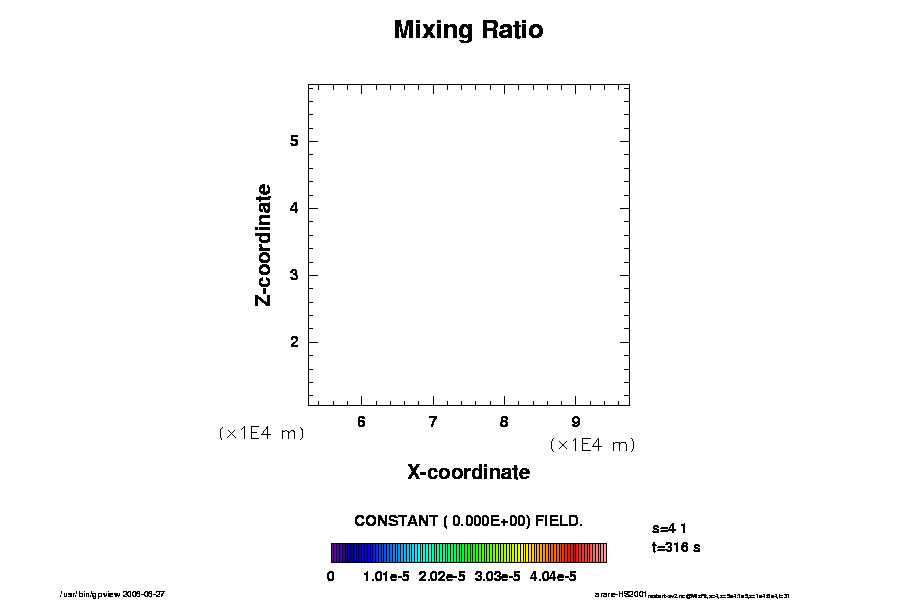

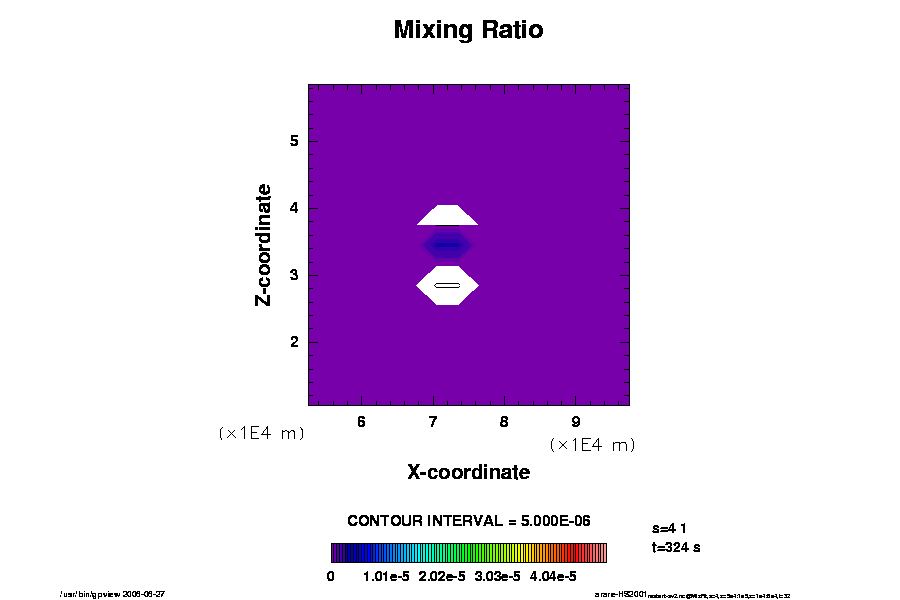

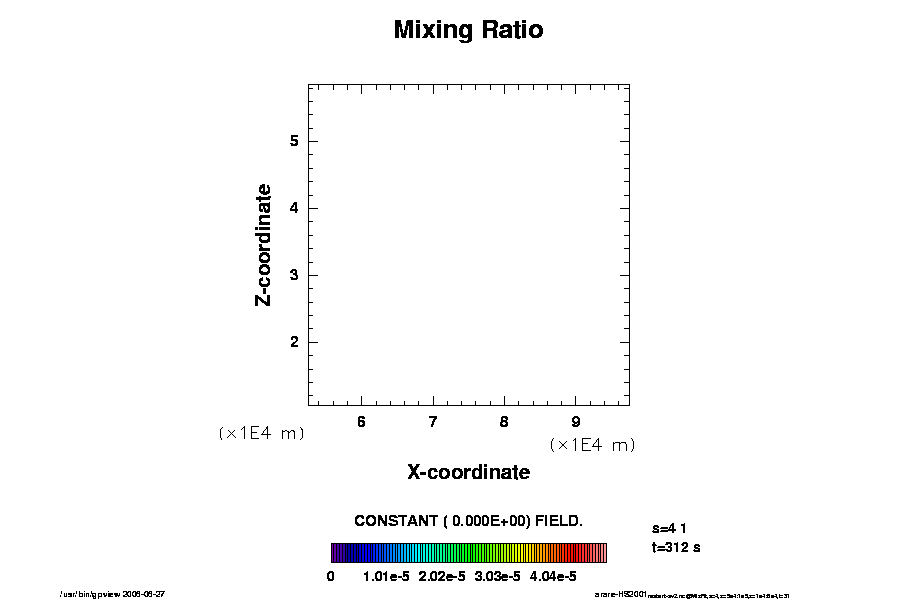

H2O 雲混合比(MoistAdjustSvap2 利用)

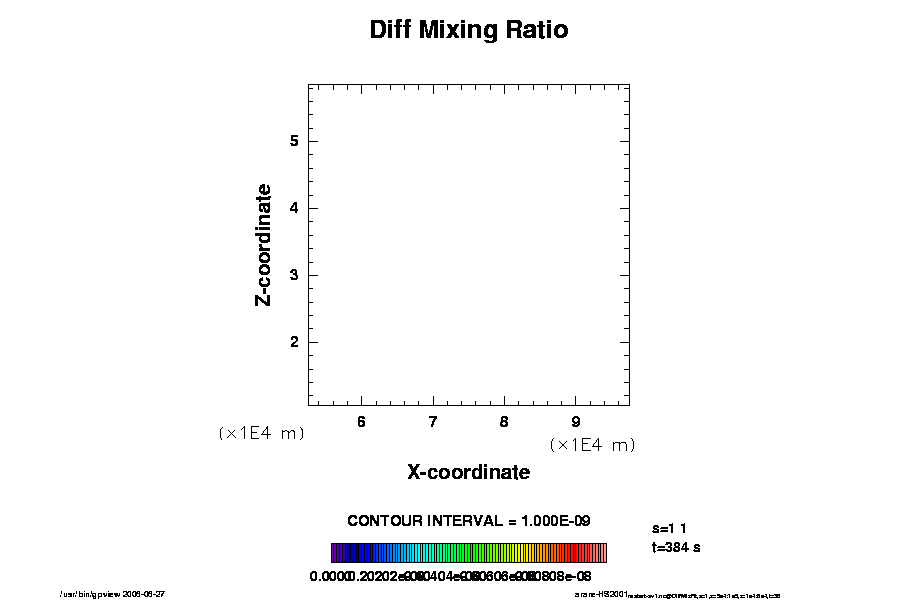

過飽和度(MoistAdjustSvap 利用)

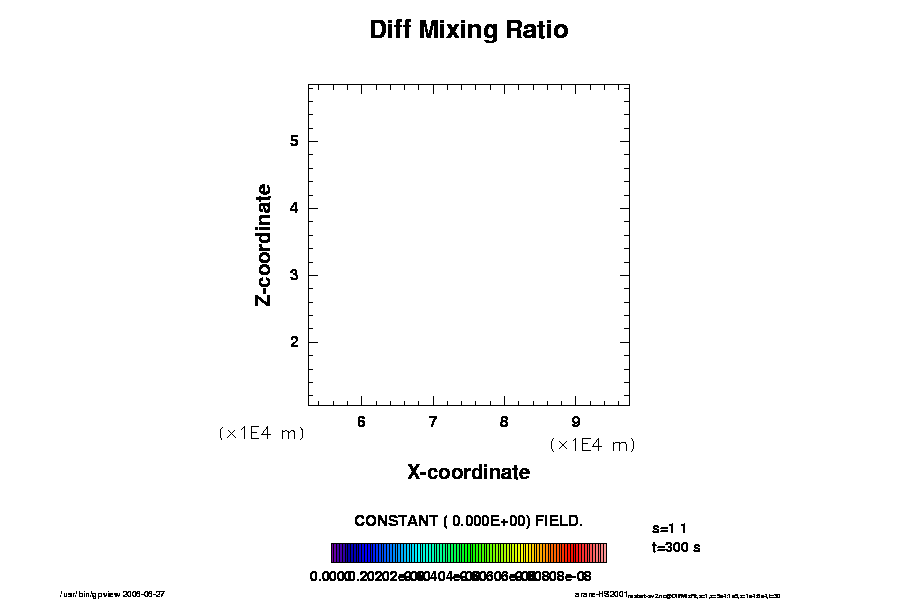

過飽和度(MoistAdjustSvap2 利用)




























温位(MoistAdjustSvap 利用)

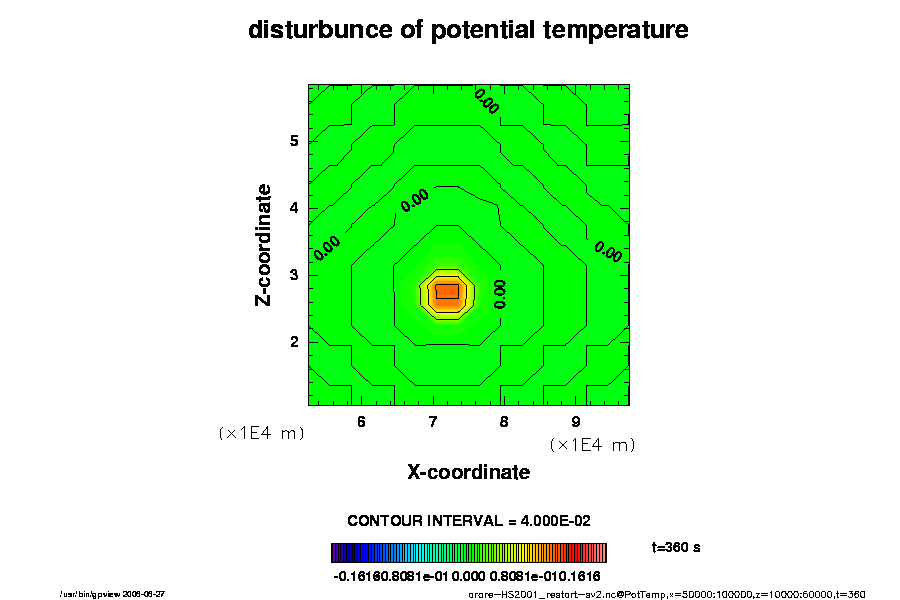

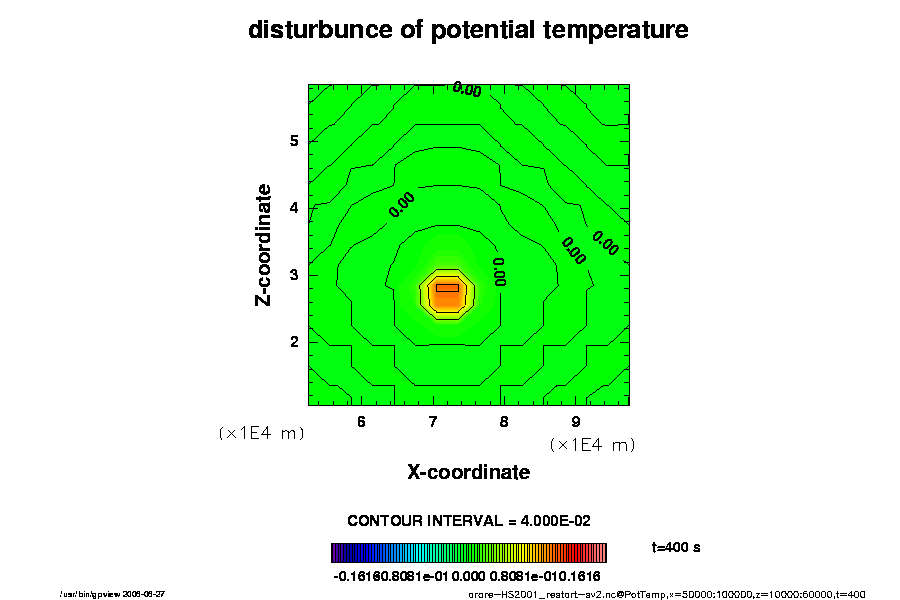

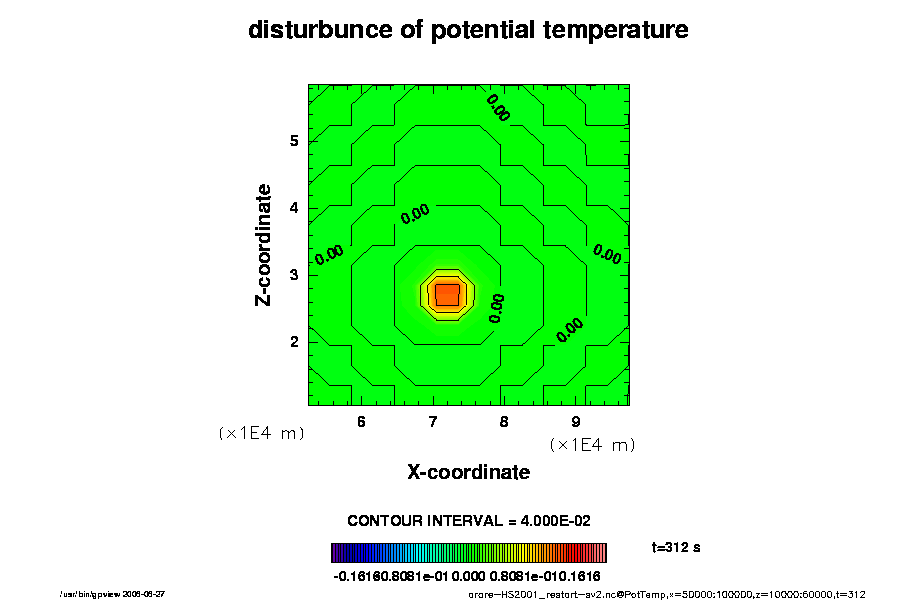

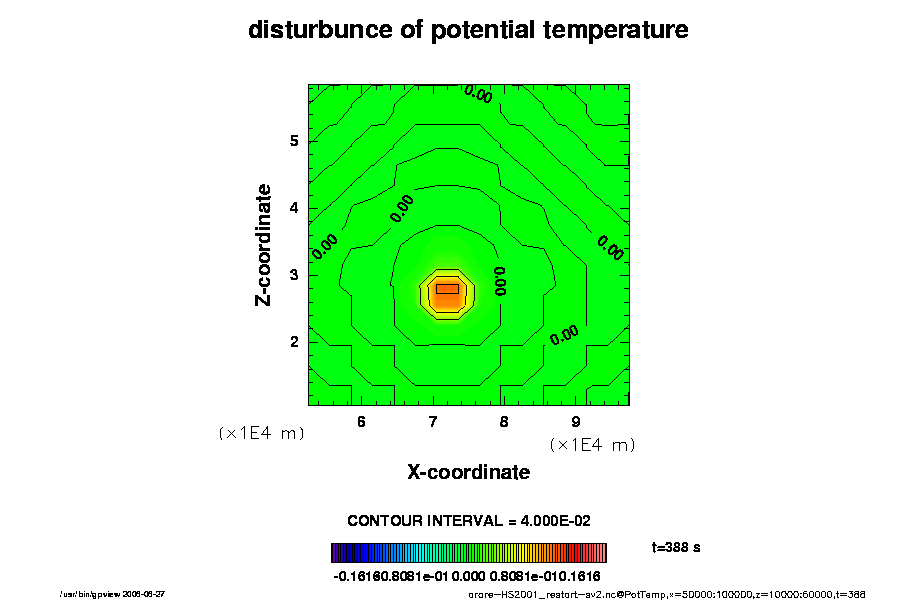

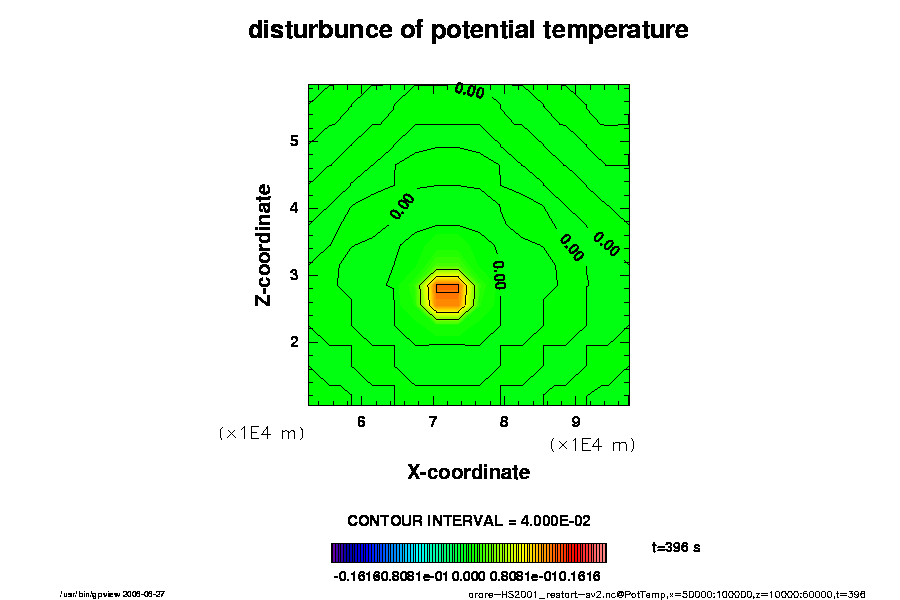

温位(MoistAdjustSvap2 利用)

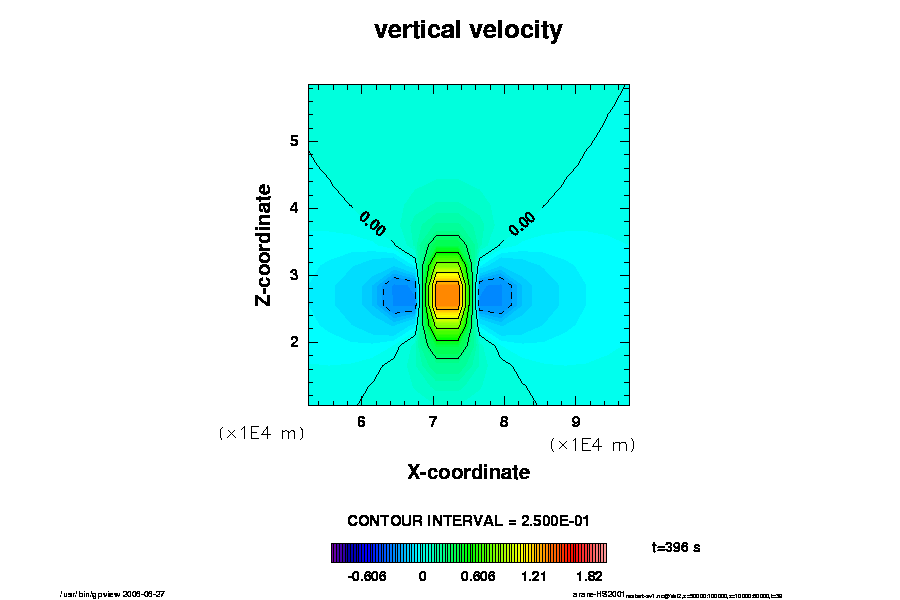

鉛直速度(MoistAdjustSvap 利用)

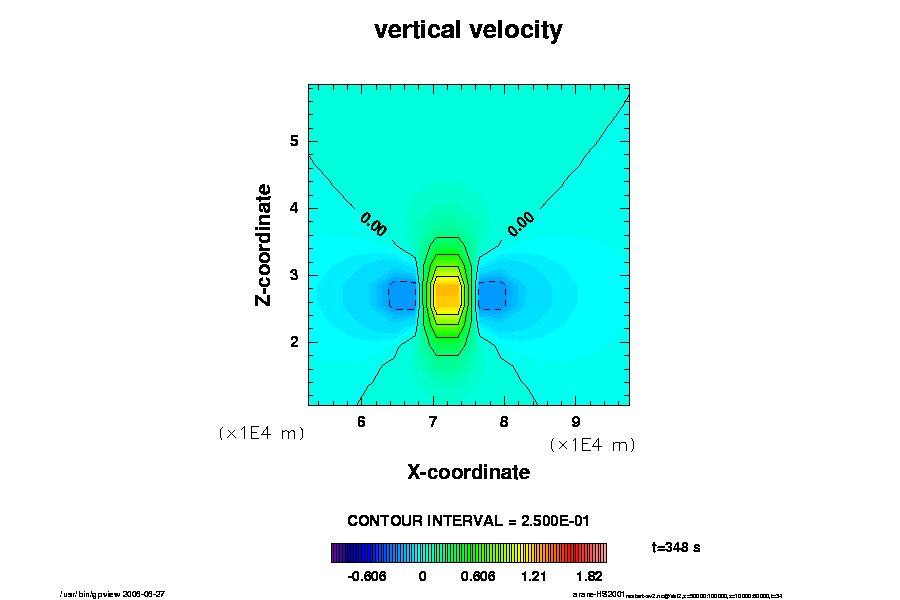

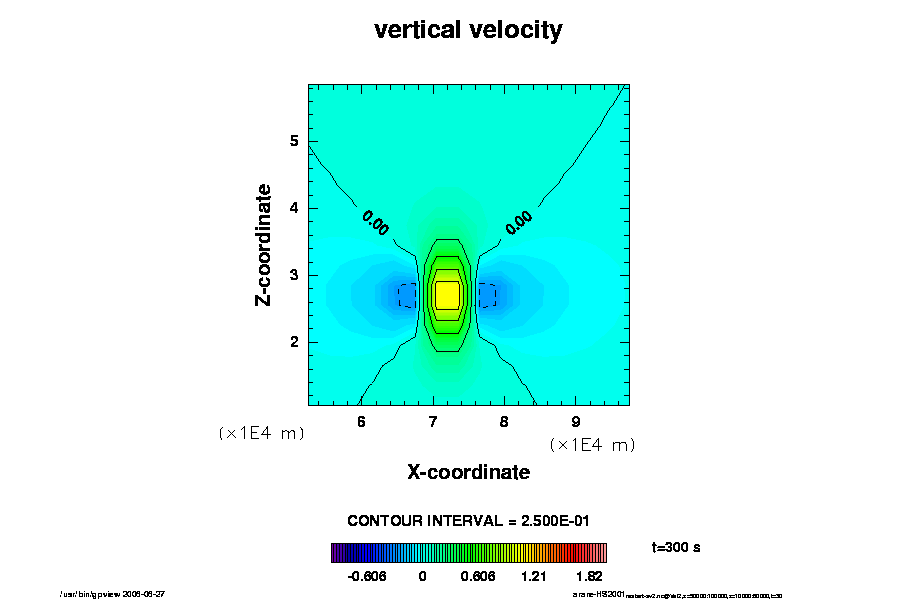

鉛直速度(MoistAdjustSvap2 利用)

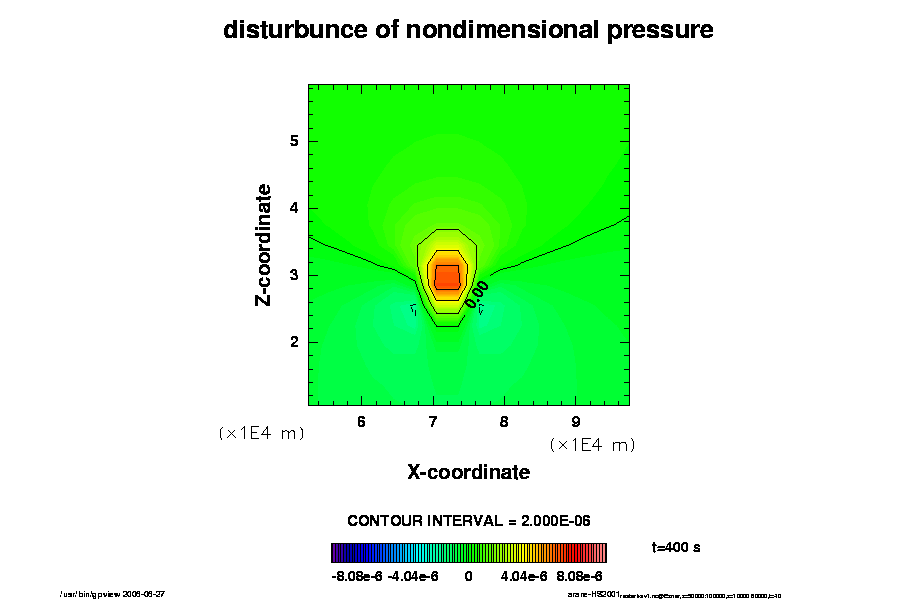

エクスナー関数(MoistAdjustSvap 利用)

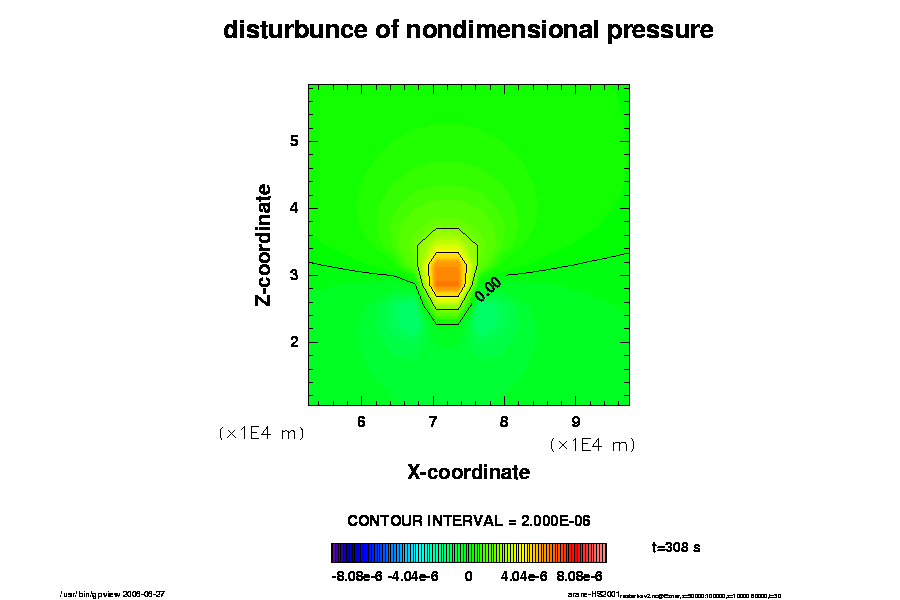

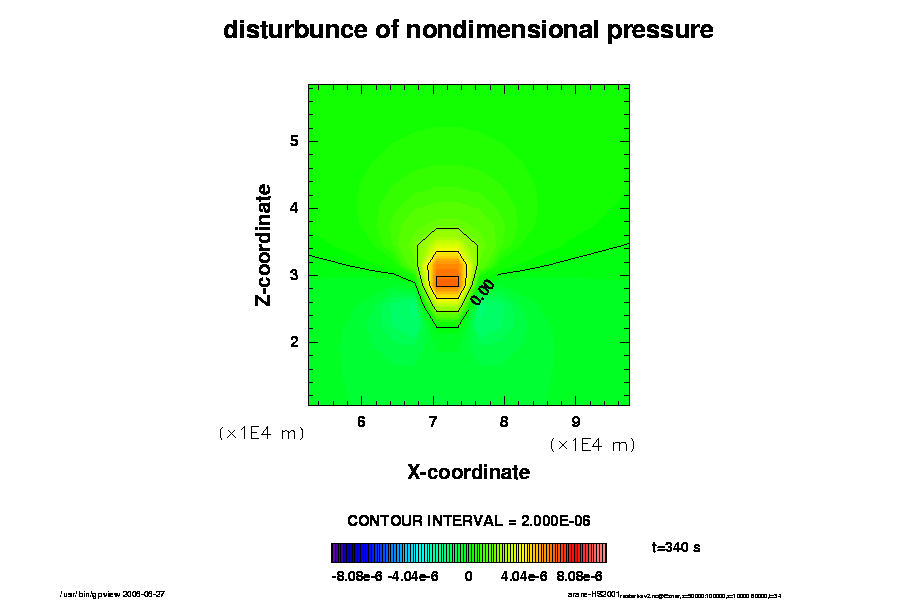

エクスナー関数(MoistAdjustSvap2 利用)
