Odaka et al. (1998) の計算

arare3m を用いて Odaka et al. (1998) の計算を行った. ただし, 格子点間隔を水平, 鉛直ともに 200m (Odaka et al.(1998))の倍, 水平領域幅を 25.6 km (Odaka et al. (1998)) の半分にした.

計算設定

ソースプログラム arare3m-20050917
基本場の温度 高度 5 km 以下は温位 245 K, 高度 5 km 以上では温度 220 K
基本場の圧力 静水圧平衡 (地表面で 700 Pa)
温度の初期擾乱 最下層に最大振幅 2 K のランダムな擾乱を与える
圧力の初期擾乱 なし
風速の初期値 u = 0 m/s , w = 0 m/s
放射加熱 高度 5 km 以下で -50 K /day の一様冷却
地表面フラックス バルク法(バルク係数は熱, 運動量ともに 0.01 で一定, 地表面温度 270 K で固定)
重力加速度 3.72 m/s2
粘性 Klemp and Wilhelmson (1978). Cm = 0.2
時間フィルタ あり (係数は 0.1)
数値粘性 あり (5.0 x 10-4)
計算領域 水平 25.6 km x 鉛直 10 km
格子点間隔 水平 200 m x 鉛直 200 m
積分時間 12 時間
時間ステップ 長い: 3 秒, 短い: 0.3 秒
境界条件 水平: 周期, 鉛直: free-slip
数値解法 水平: 陽解法, 鉛直: 陰解法

実行環境と計算時間

Message

thumb.message << <<-Message

<table BORDER="0" cellspacing="10" style="margin-left:10%">
<tr>
<td>実行環境</td>
<td>PC (Intel Pentium 3 CPU 1 GHz x  2)</td>
<tr>
<td>計算時間</td>
<td>2 時間 50 分</td>
</tr>
</table>

計算結果

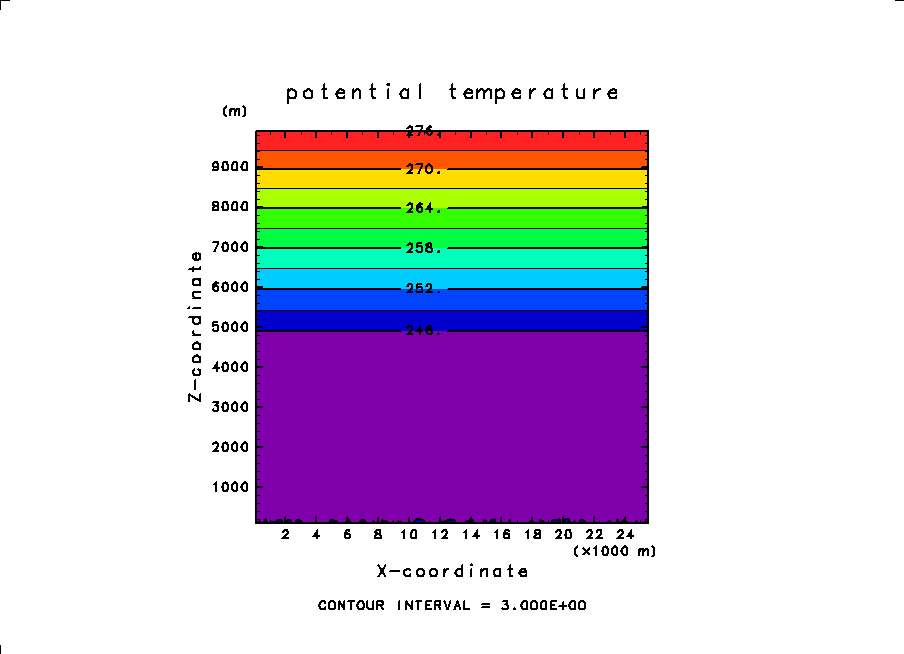

温位の初期値

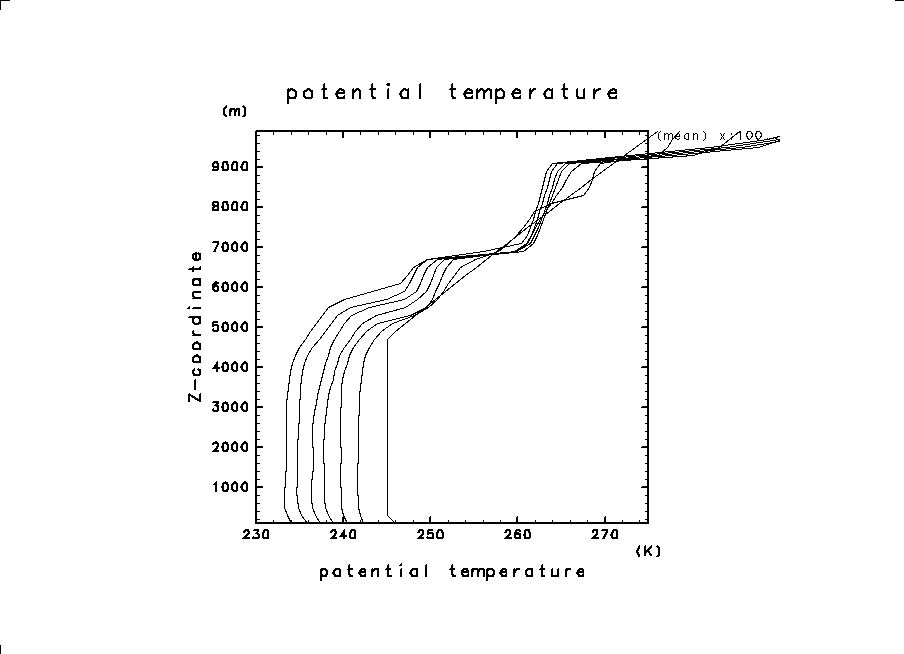

温位の水平平均値の時間変化

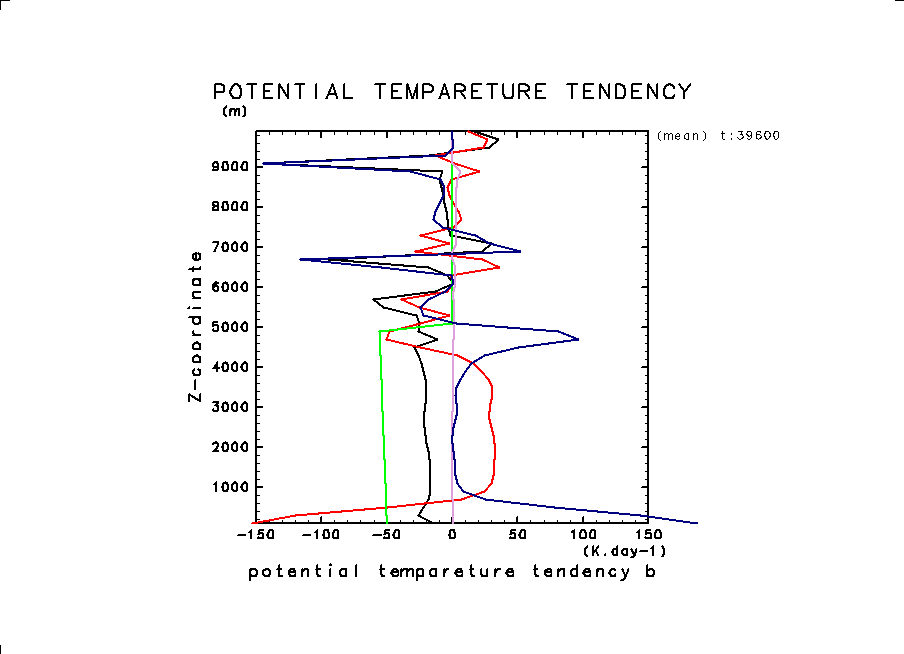

温位変化の寄与




右から t = 0, 2, 4, 6, 8, 10, 12 hr


t = 11--12 hr の平均値. 黒: 合計, 赤: 移流, 青: 拡散, 緑: 放射, 水色: 散逸

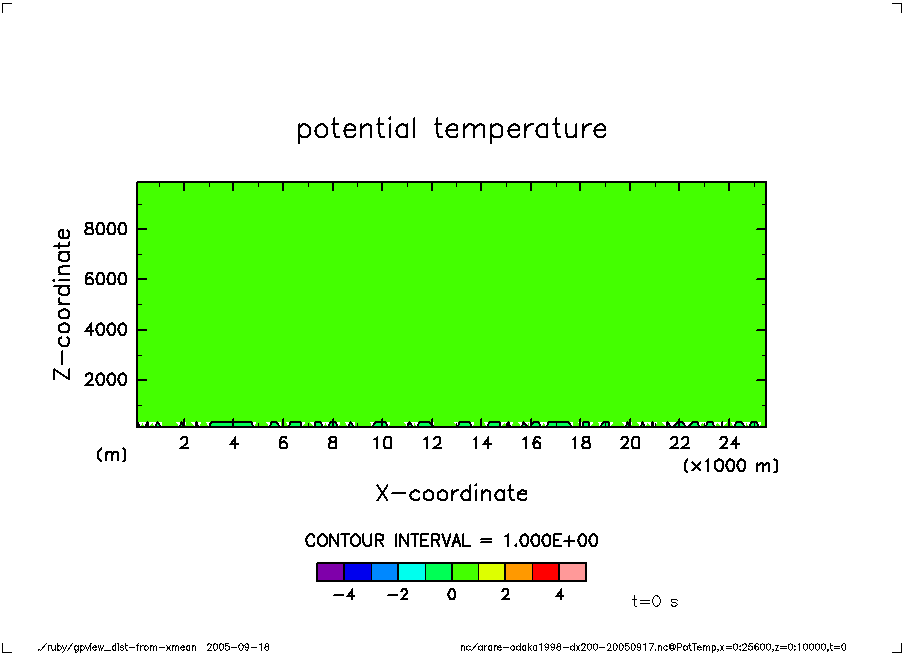

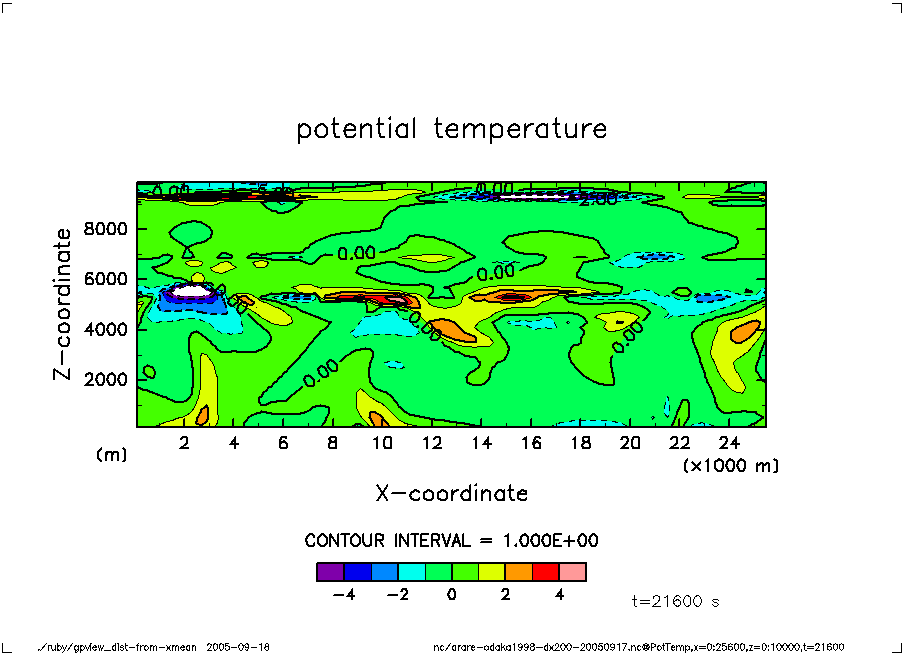

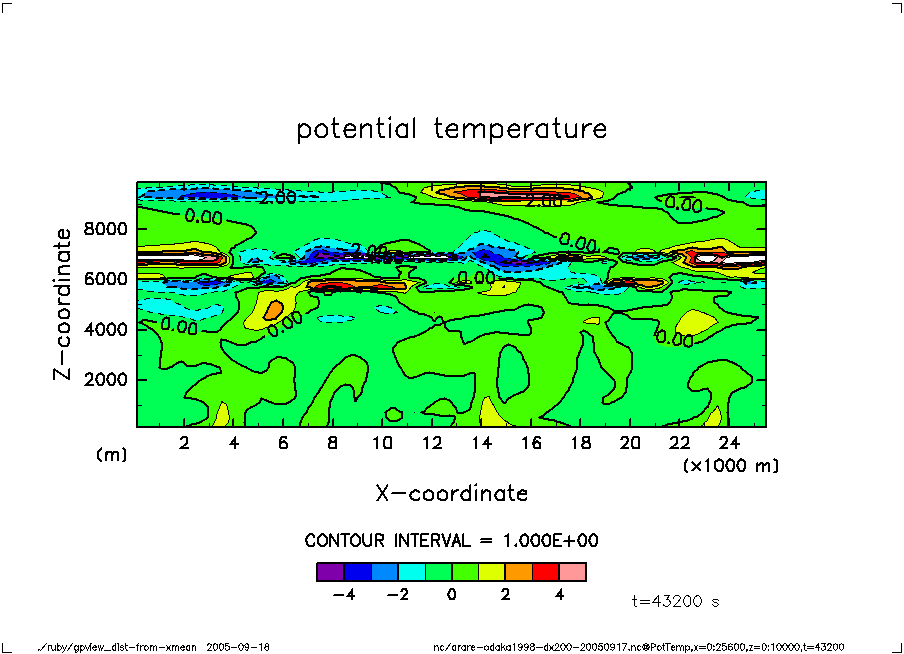

温位擾乱(水平平均からのずれ)


t = 0

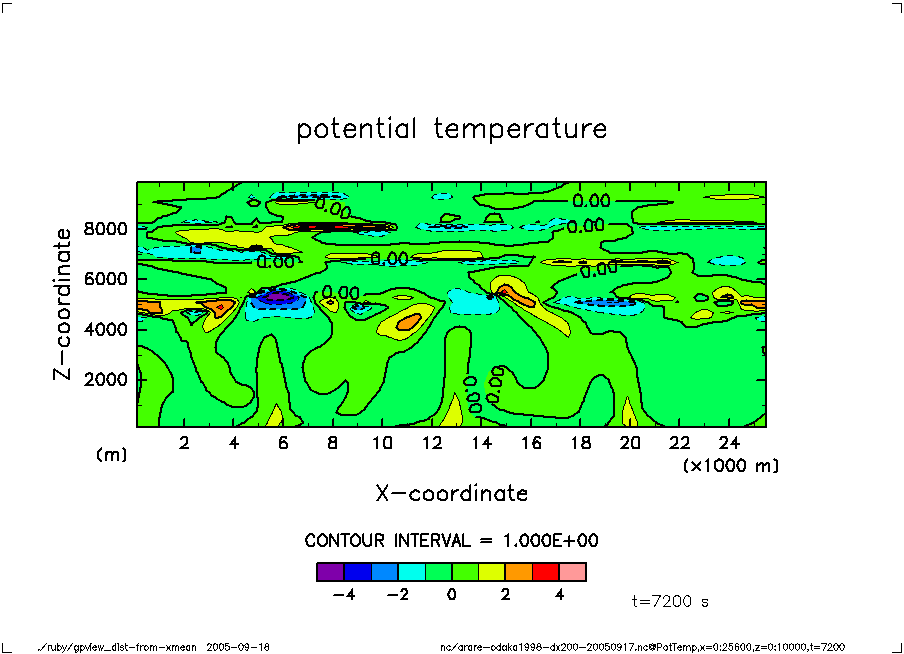

t = 2 hr

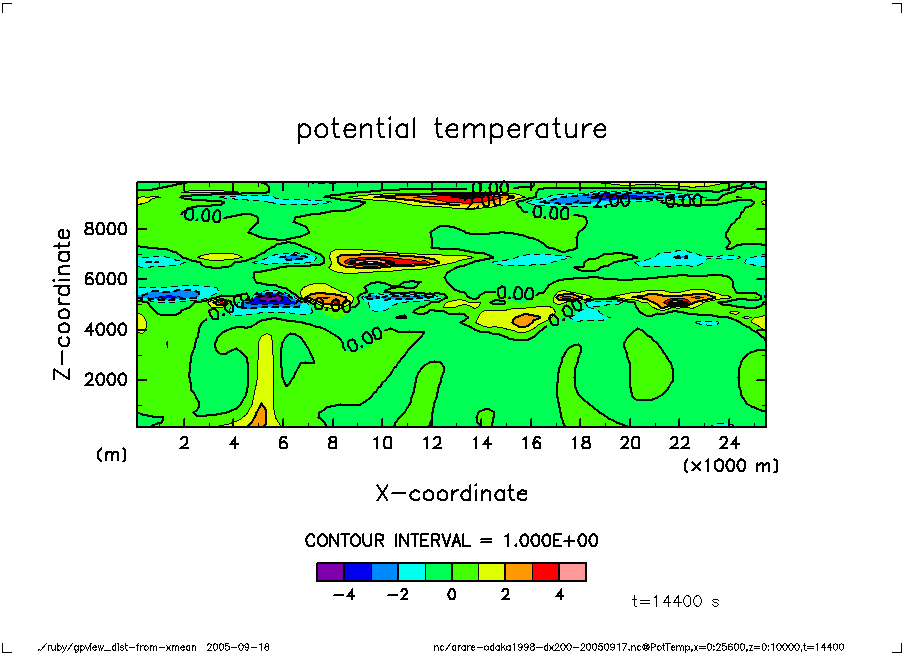

t = 4 hr

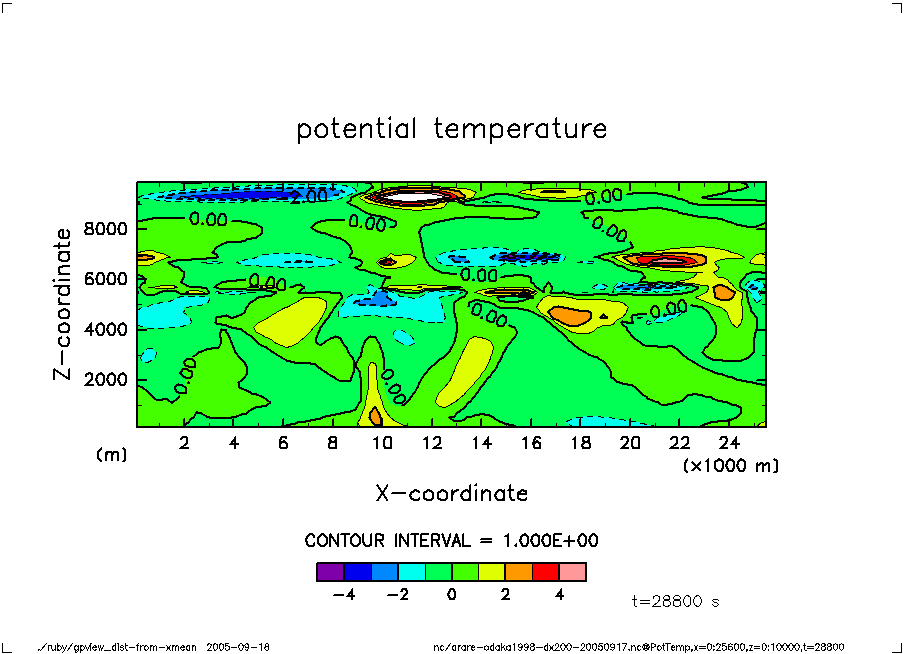

t = 6 hr


t = 8 hr


t = 10 hr


t = 12 hr

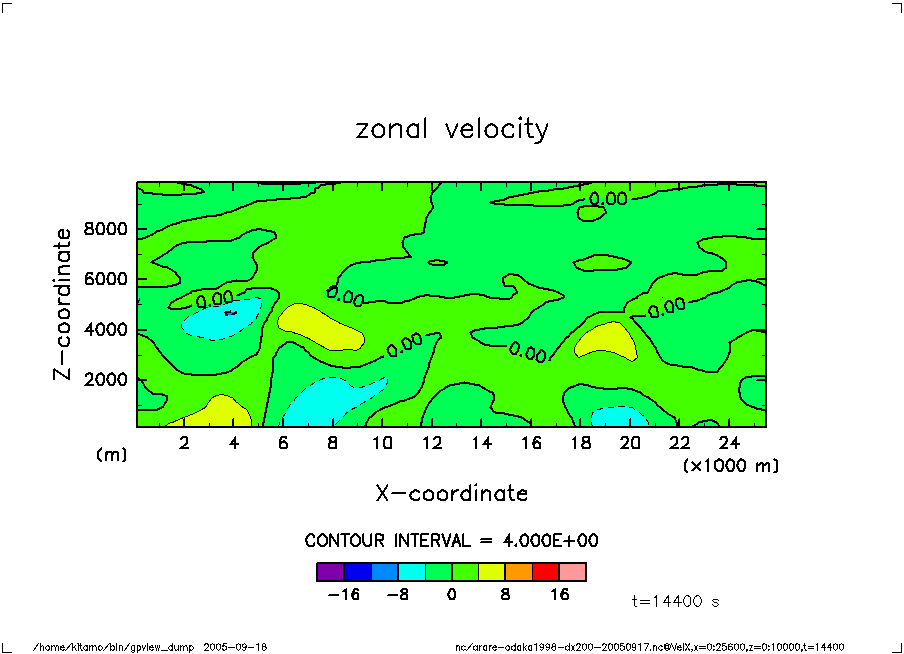

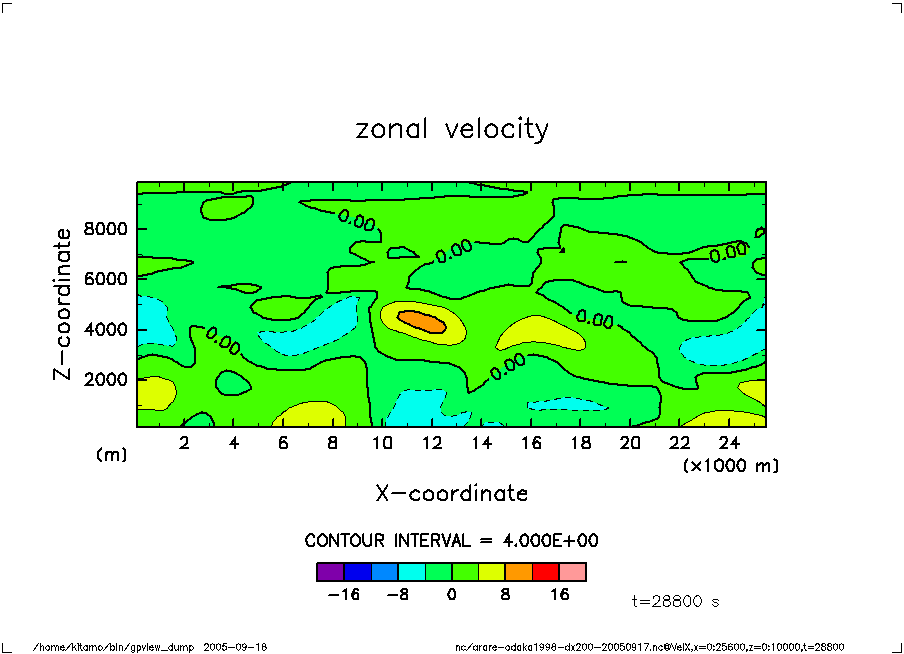

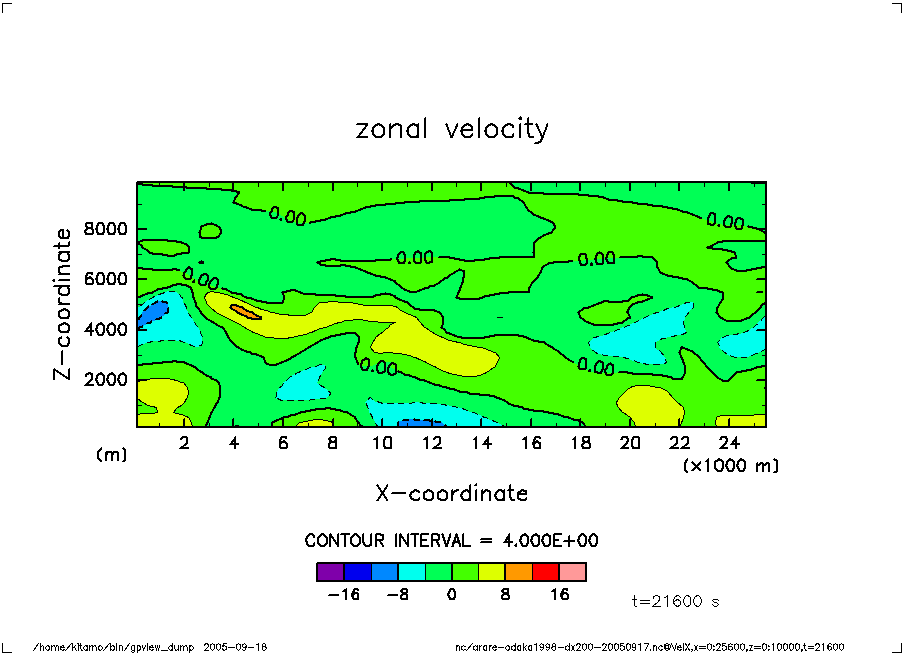

水平風速


t = 0

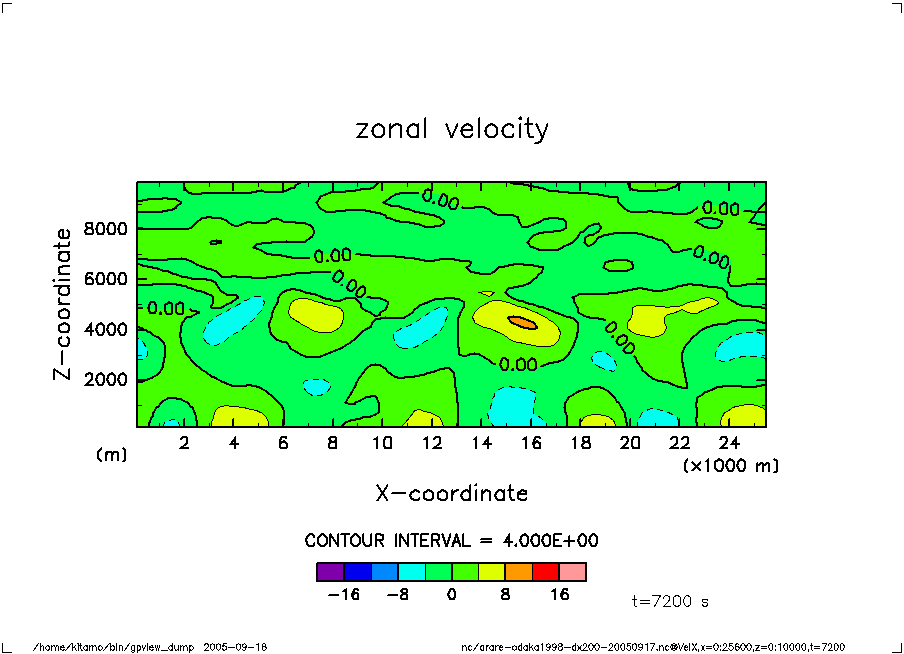

t = 2 hr


t = 4 hr


t = 6 hr


t = 8 hr


t = 10 hr


t = 12 hr

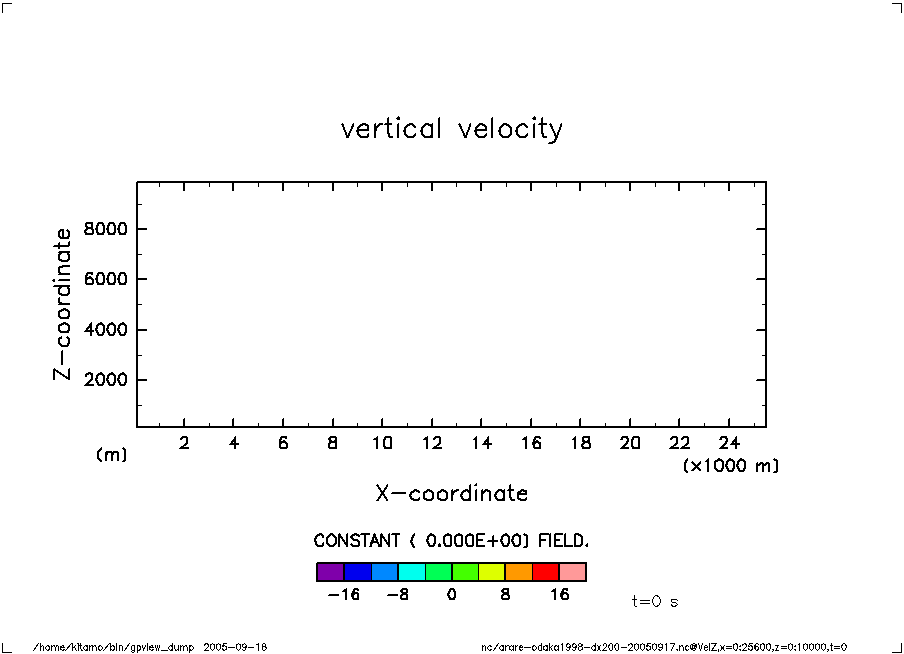

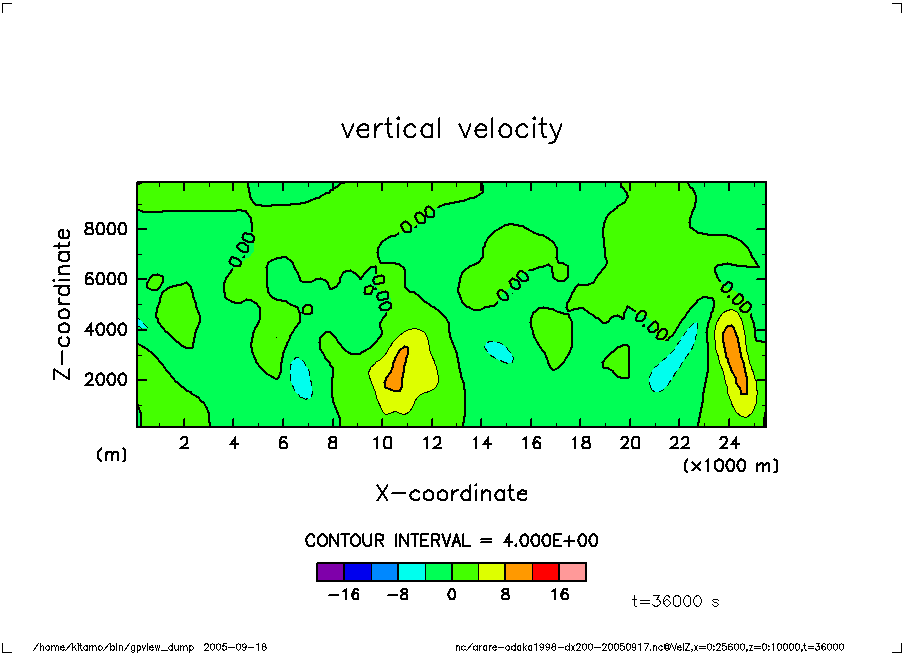

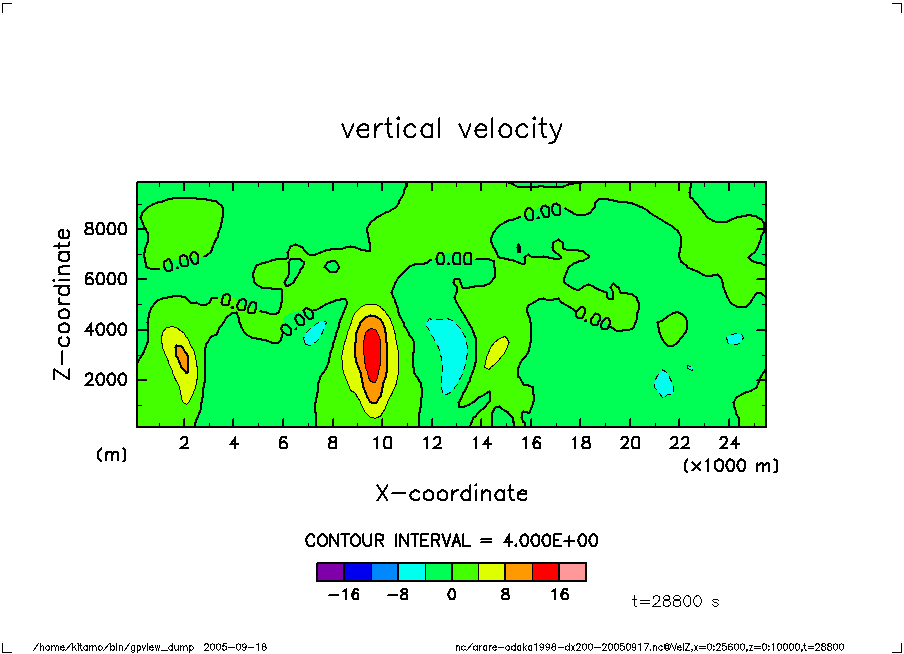

鉛直風速


t = 0


t = 2 hr

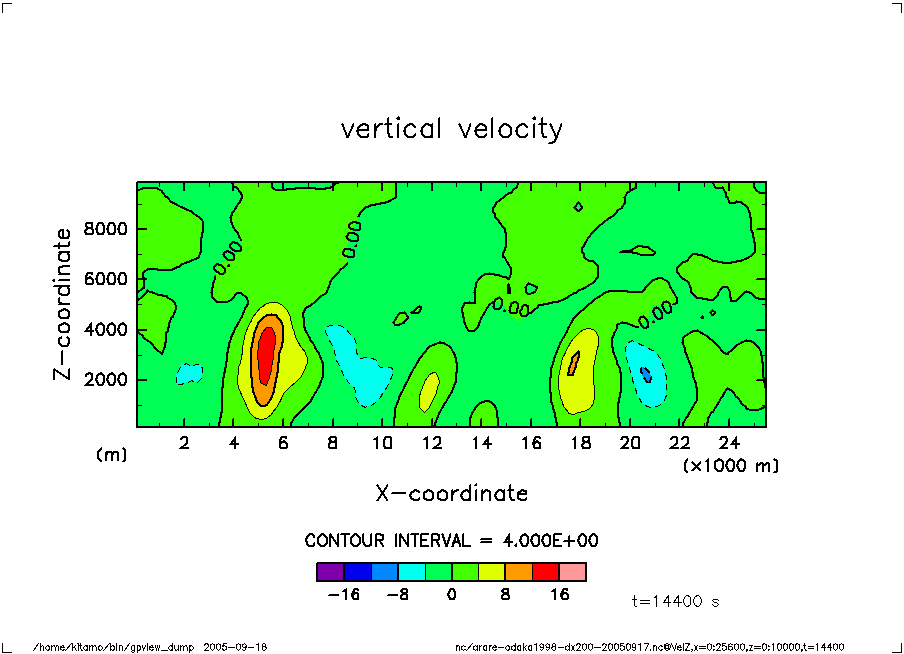

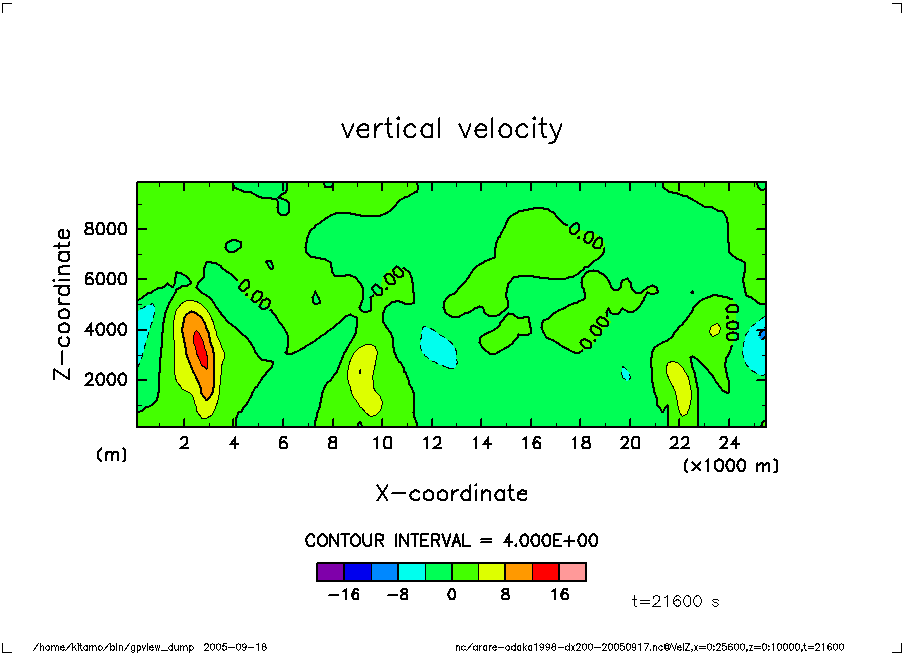

t = 4 hr


t = 6 hr


t = 8 hr


t = 10 hr

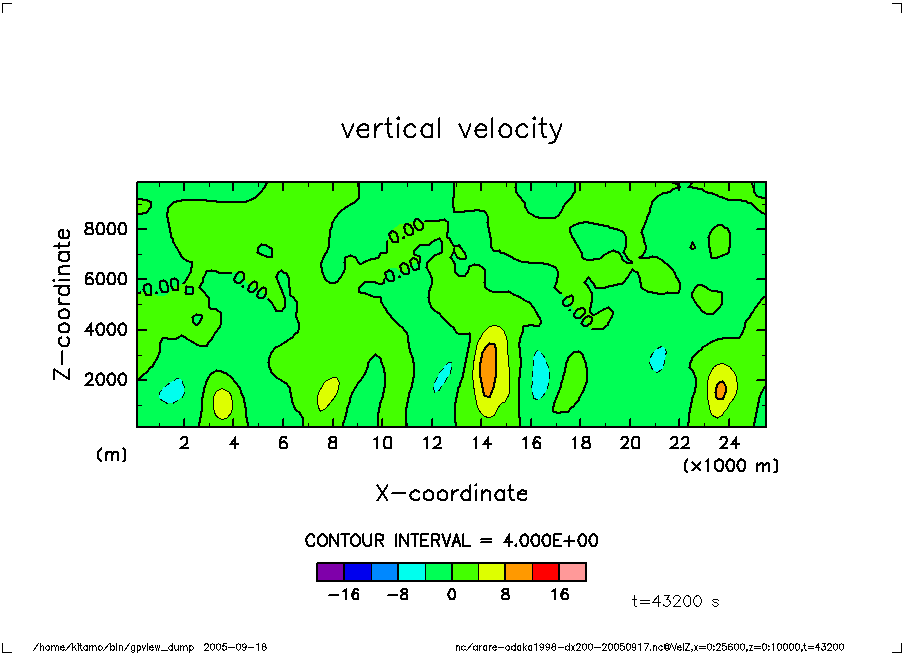

t = 12 hr



乱流拡散係数(熱)

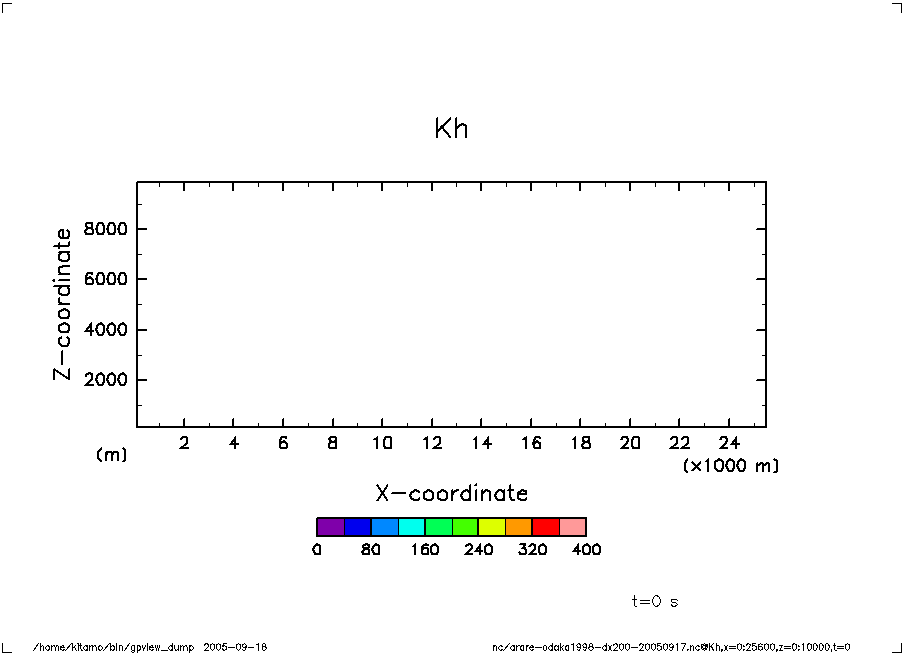

t = 0

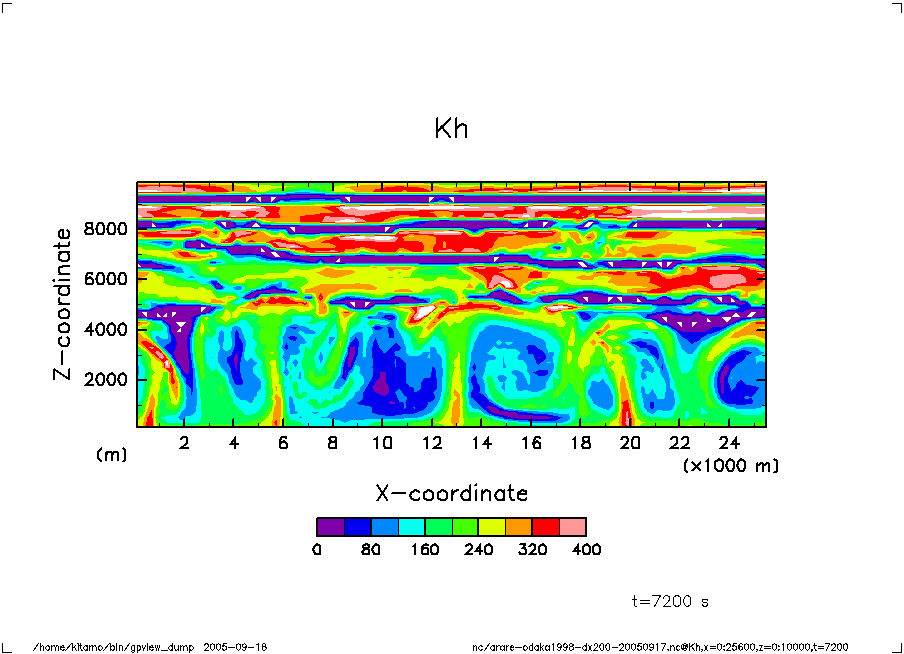

t = 2 hr

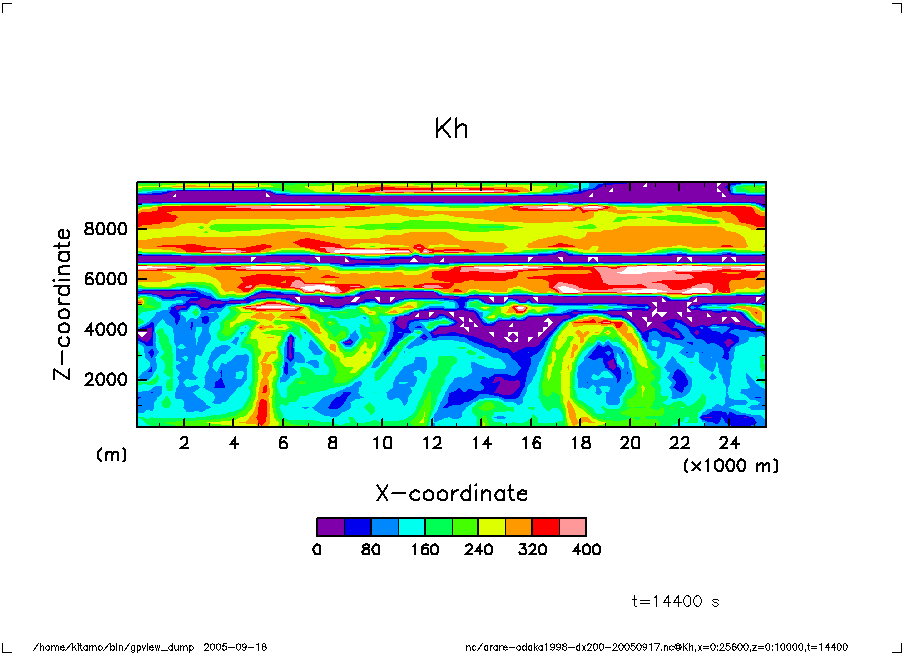

t = 4 hr

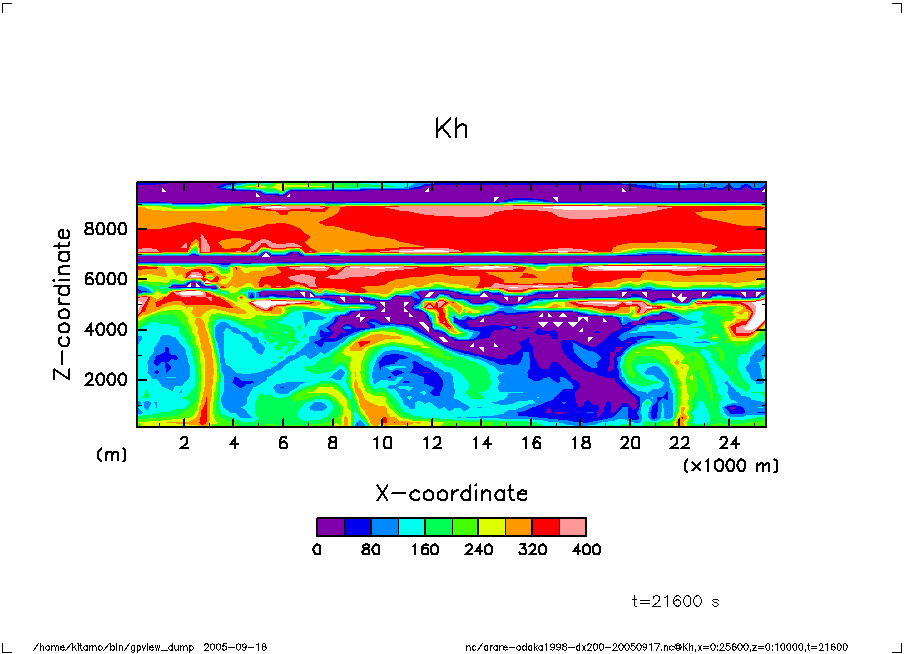

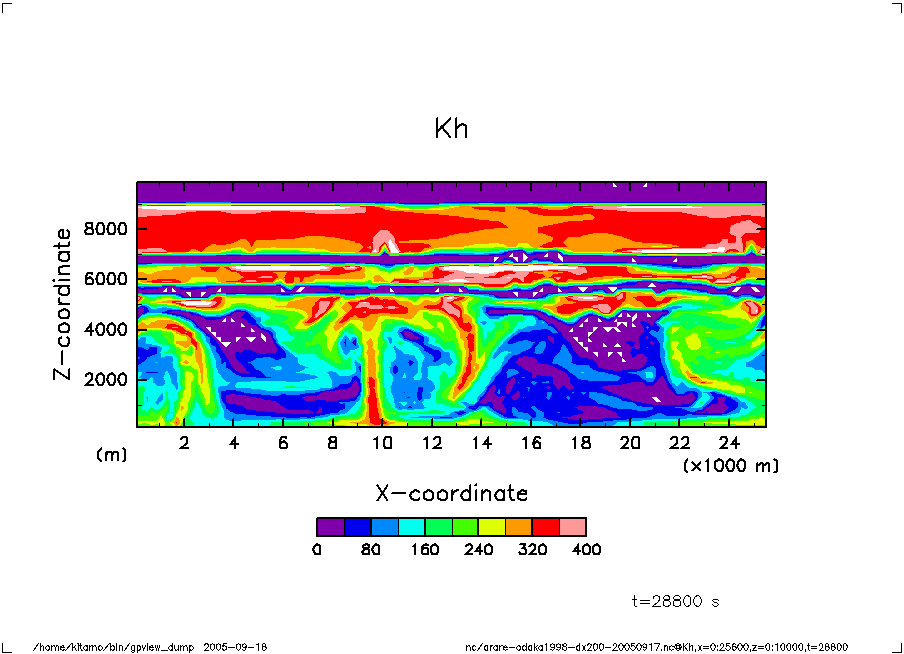

t = 6 hr


t = 8 hr

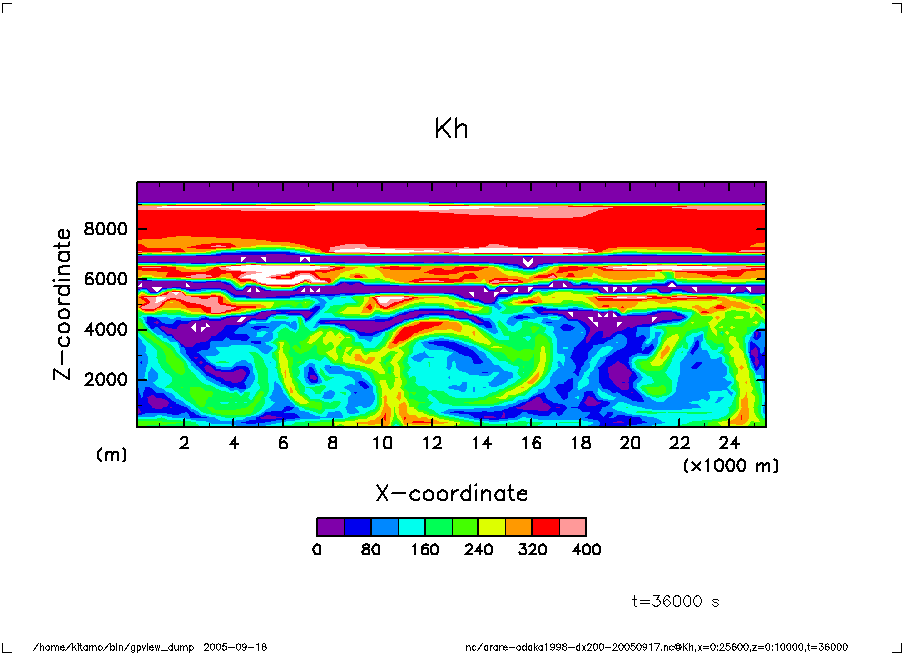

t = 10 hr

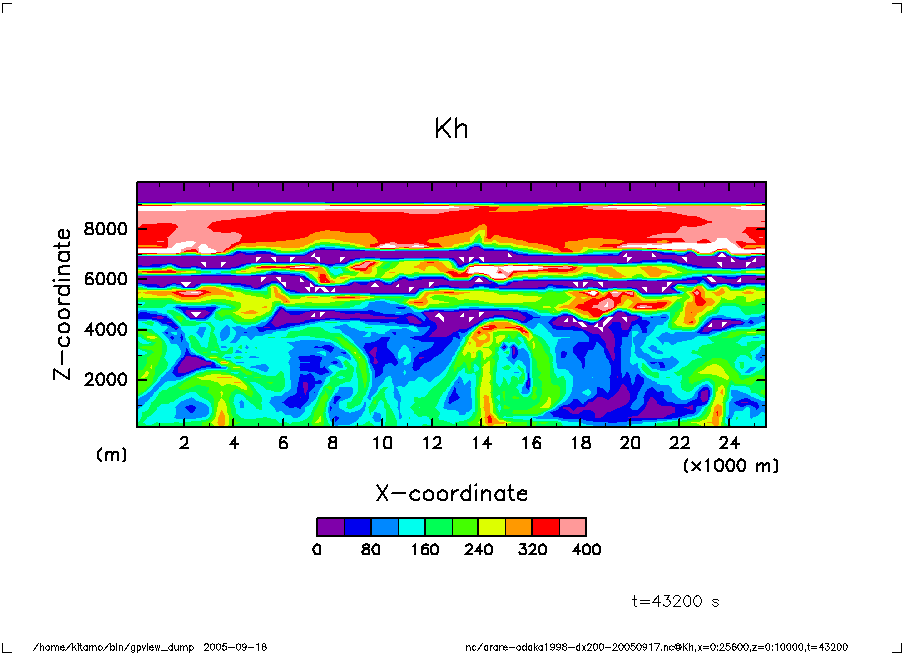

t = 12 hr

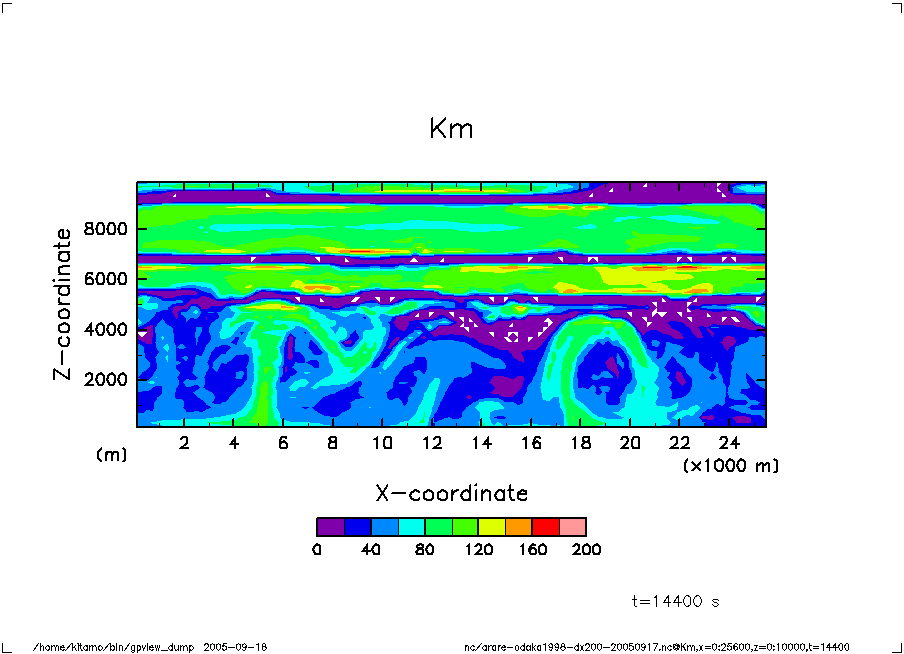

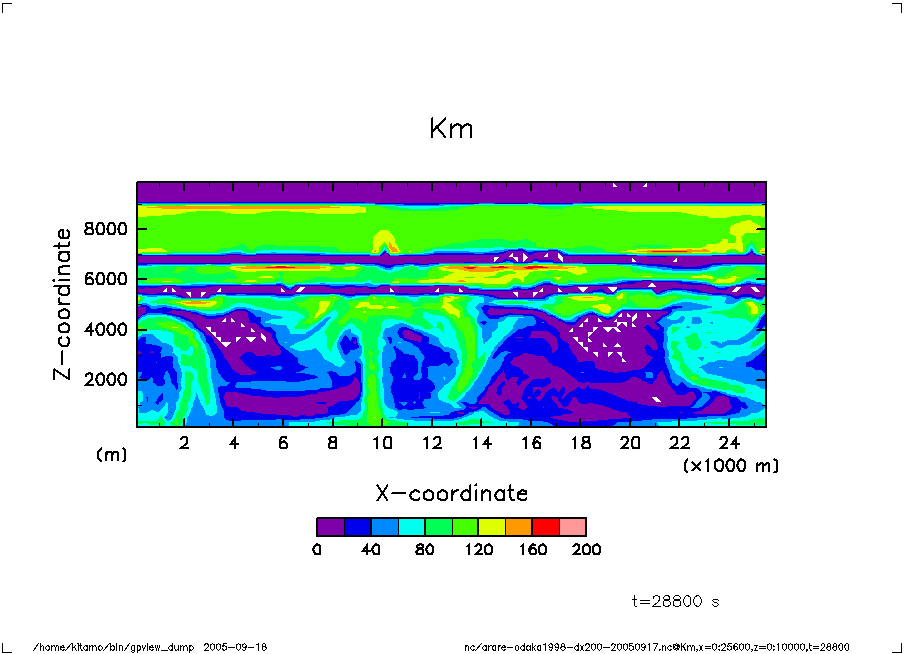

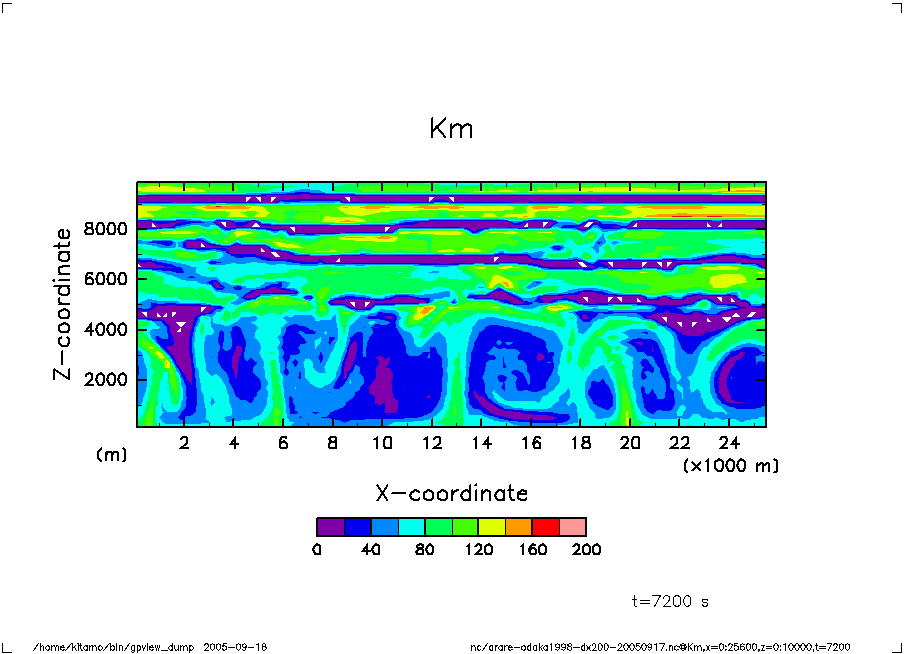

乱流拡散係数(運動量)


t = 0


t = 2 hr


t = 4 hr

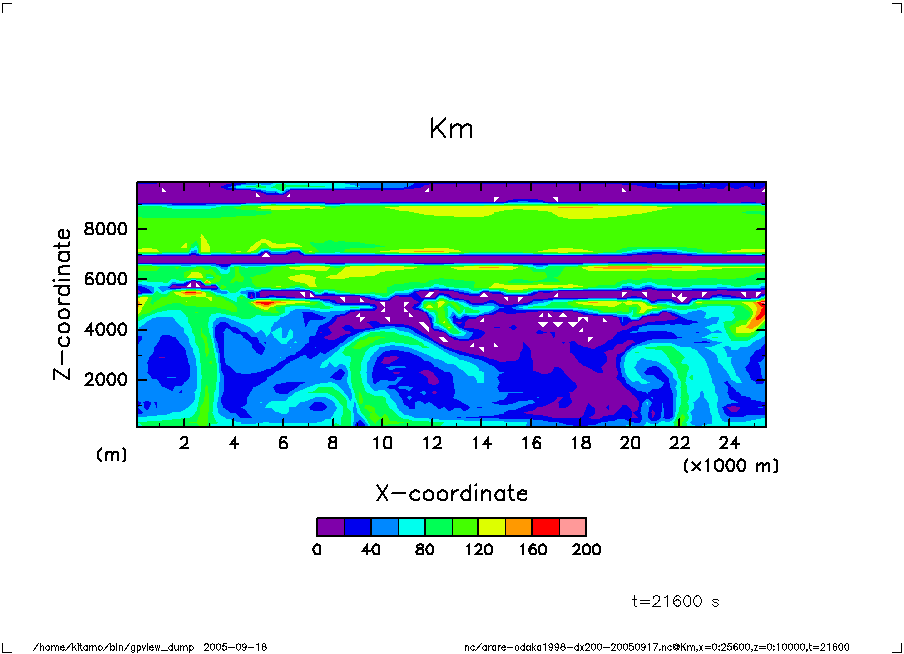

t = 6 hr


t = 8 hr

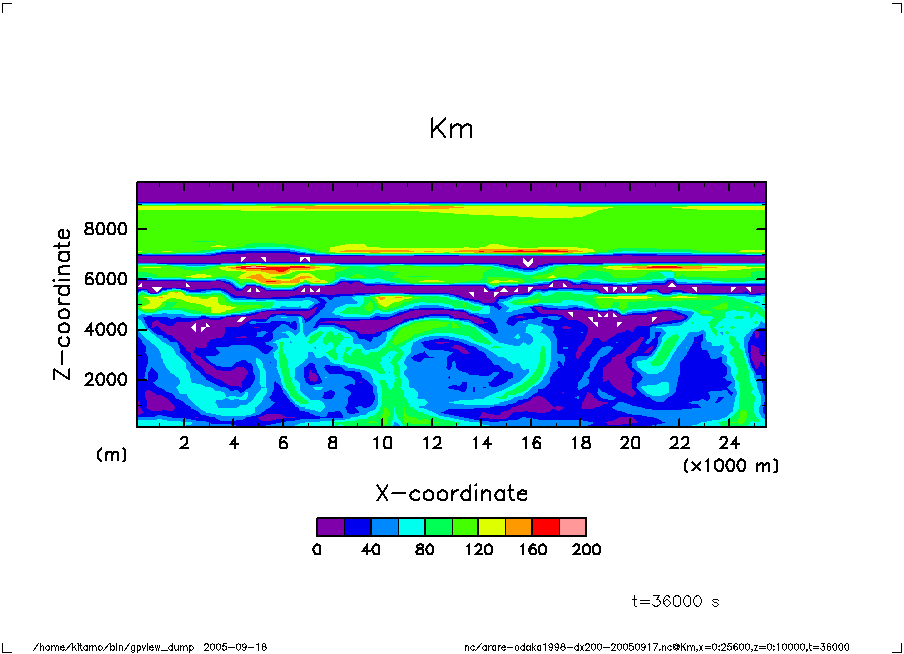

t = 10 hr

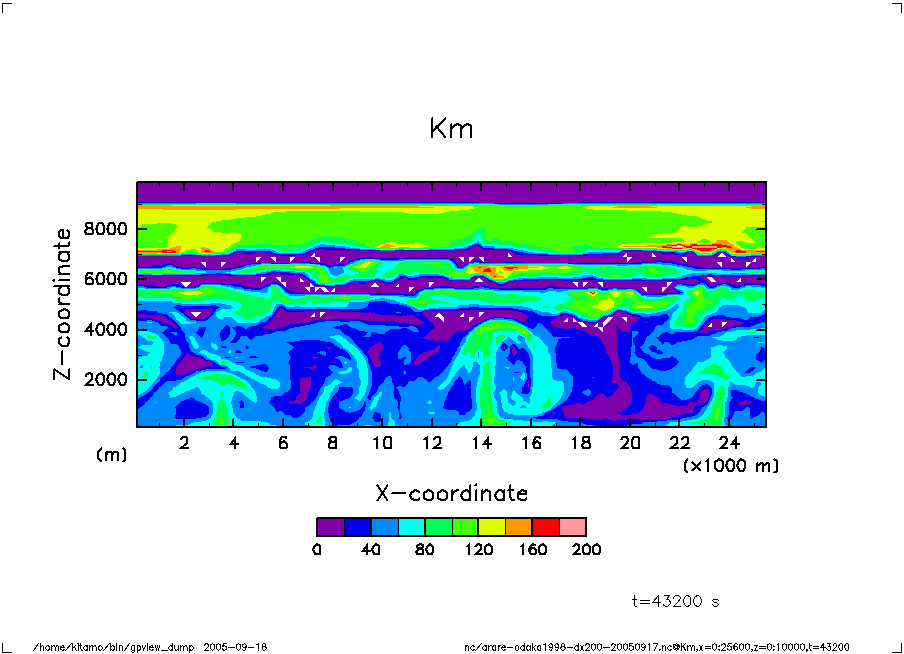

t = 12 hr



質量・エネルギー

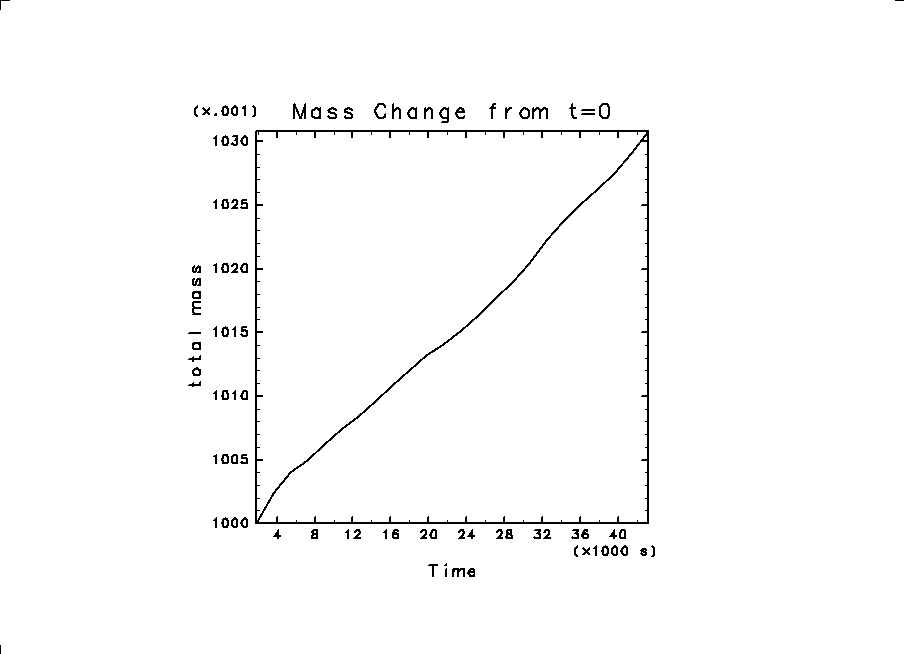

領域全体の質量の時間変化

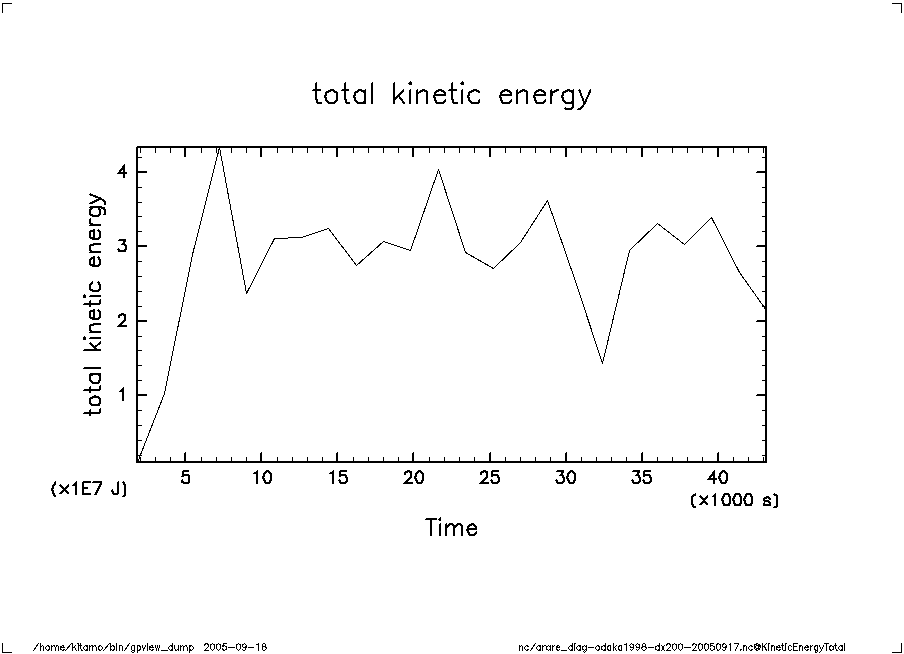

領域全体の運動エネルギーの時間変化

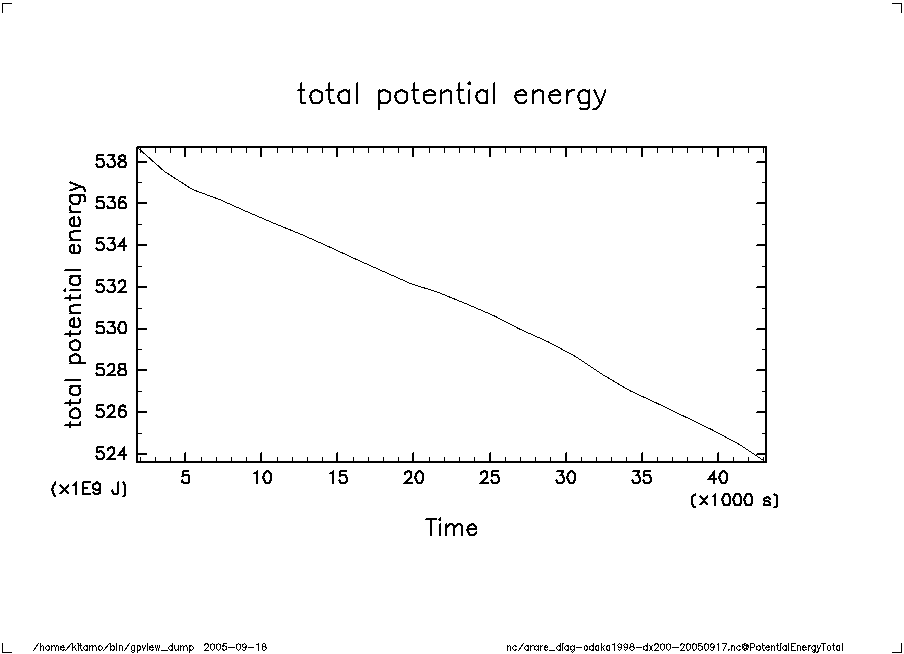

領域全体の静的エネルギーの時間変化
