降水量・蒸発量・水蒸気輸送

降水量
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

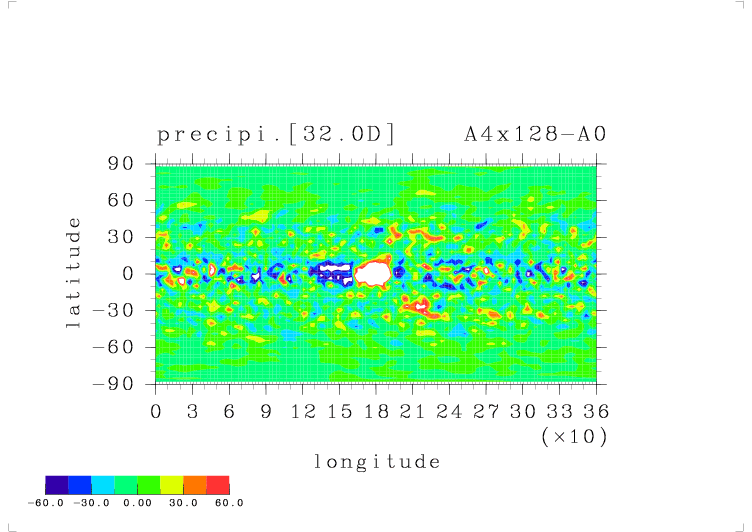

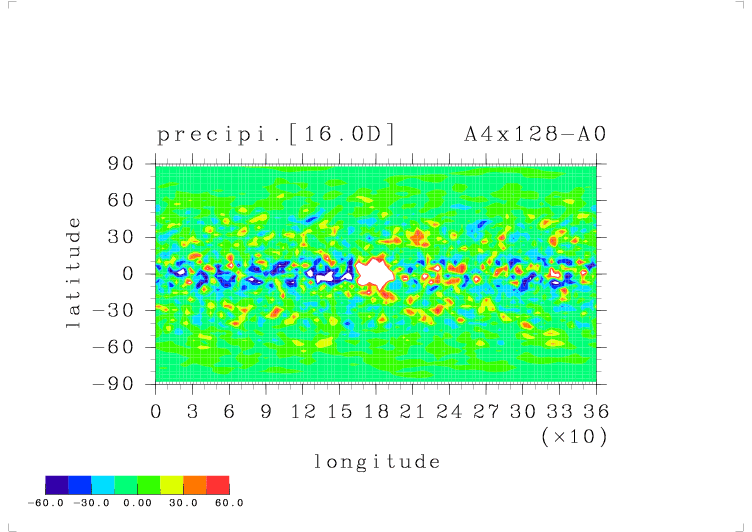

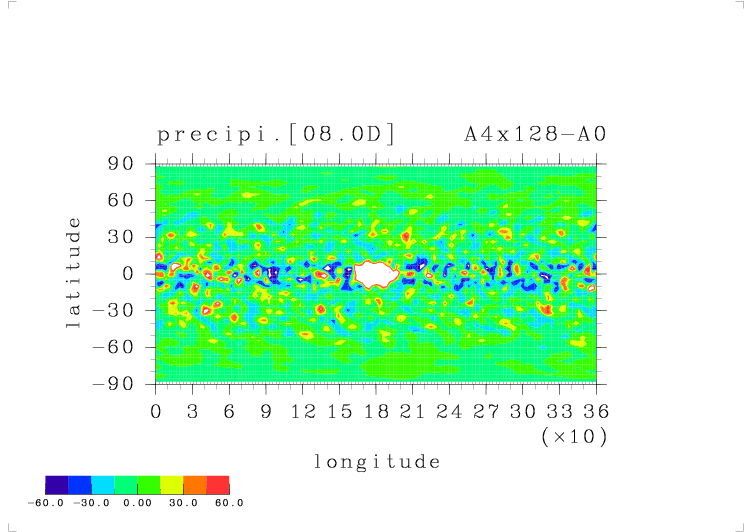

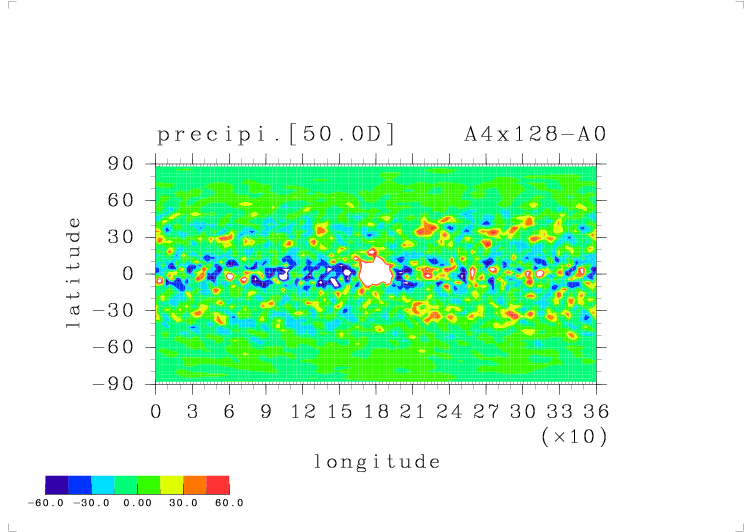

図 13. アンサンブル実験による 12 時間平均降水量の A0 実験東西平均値からの 偏差(W/m^2).
(a) 1 日, (b) 2 日, (c) 4 日, (d) 8 日, (e) 16 日, (f) 32 日, (g) 50 日目の水平断面図.
蒸発量
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

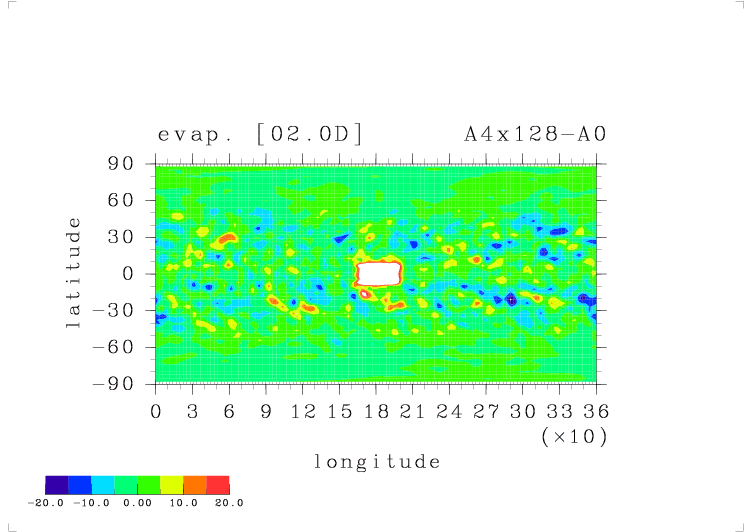

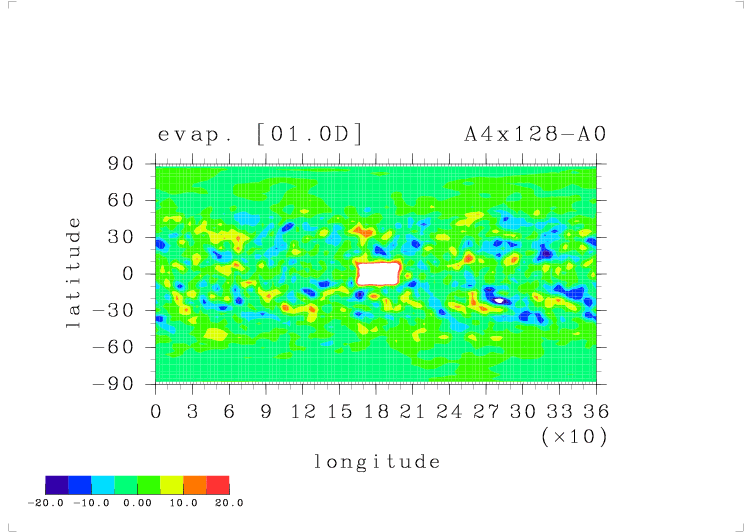

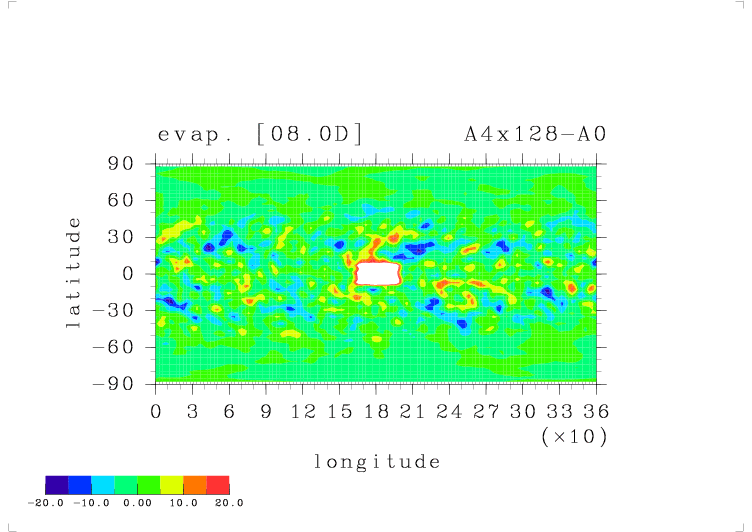

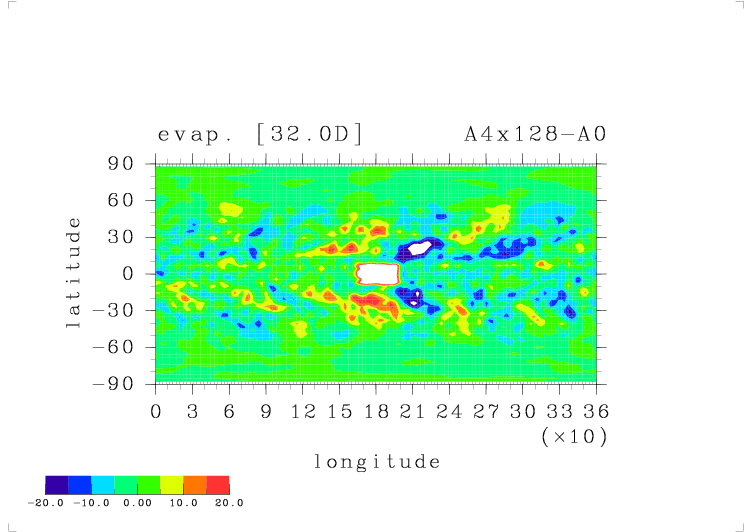

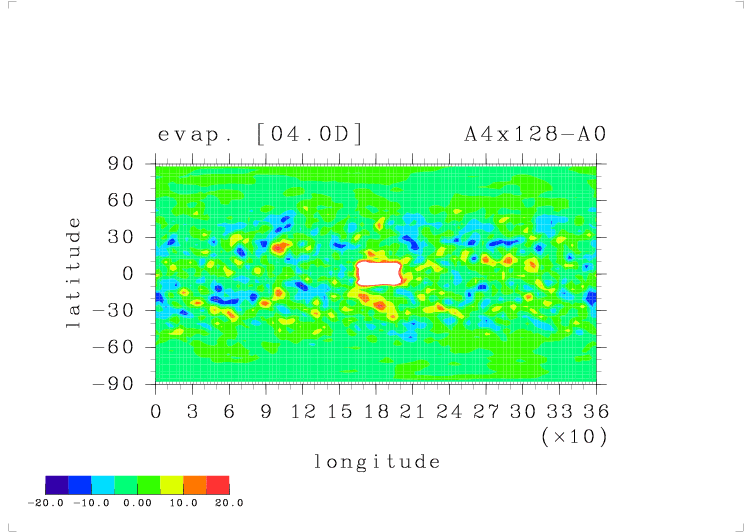

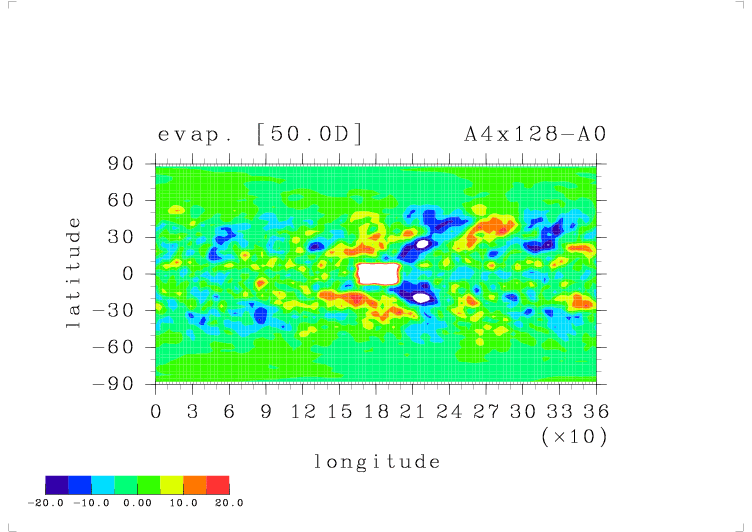

図 14. アンサンブル実験による蒸発量の A0 実験東西平均値からの偏差(W/m^2).
(a) 1 日, (b) 2 日, (c) 4 日, (d) 8 日, (e) 16 日, (f) 32 日, (g) 50 日目の水平断面図.
降水量引く蒸発量
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

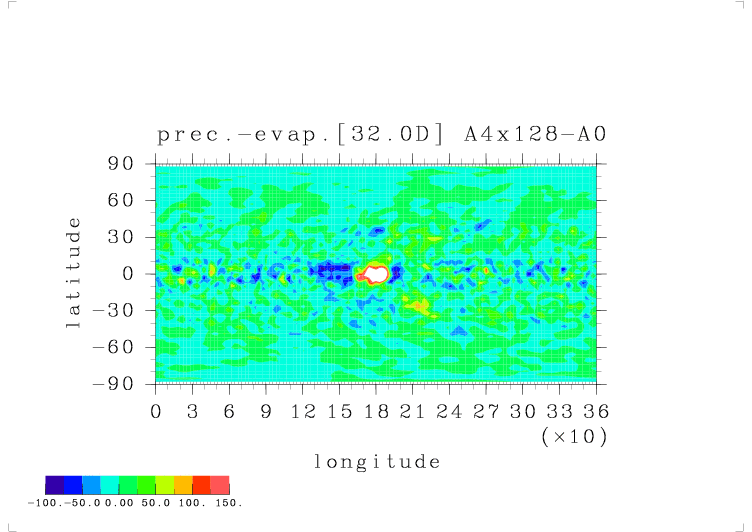

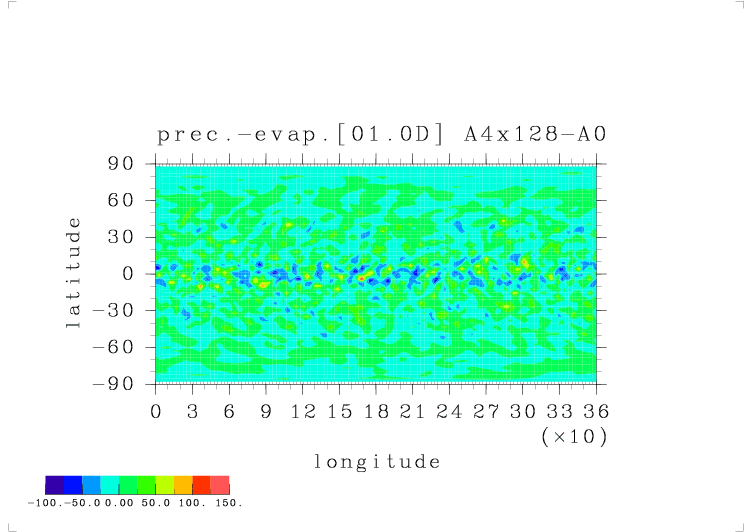

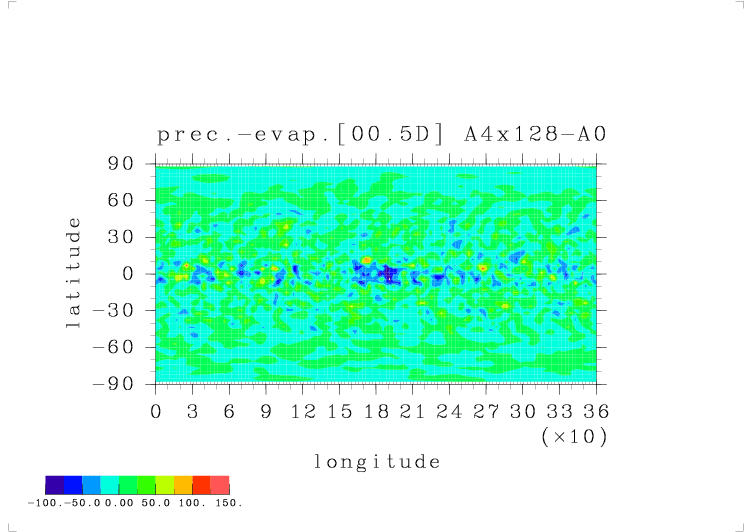

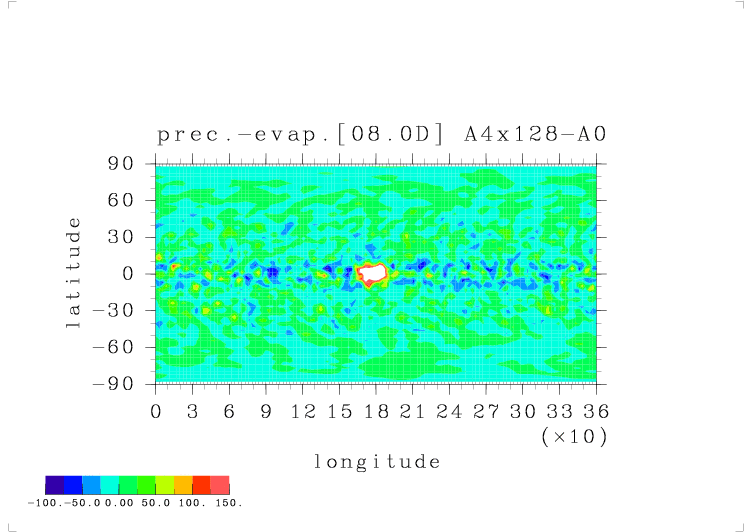

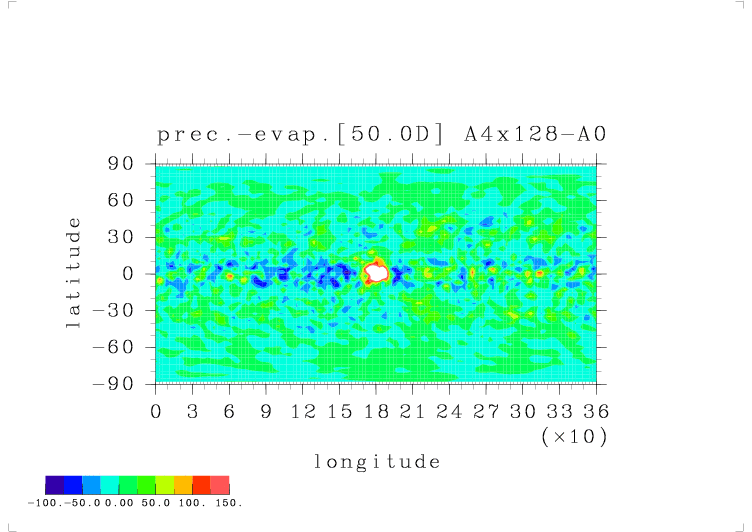

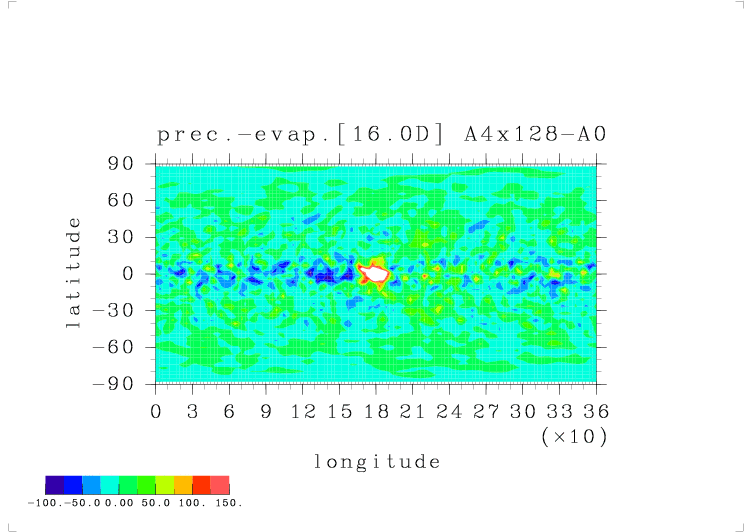

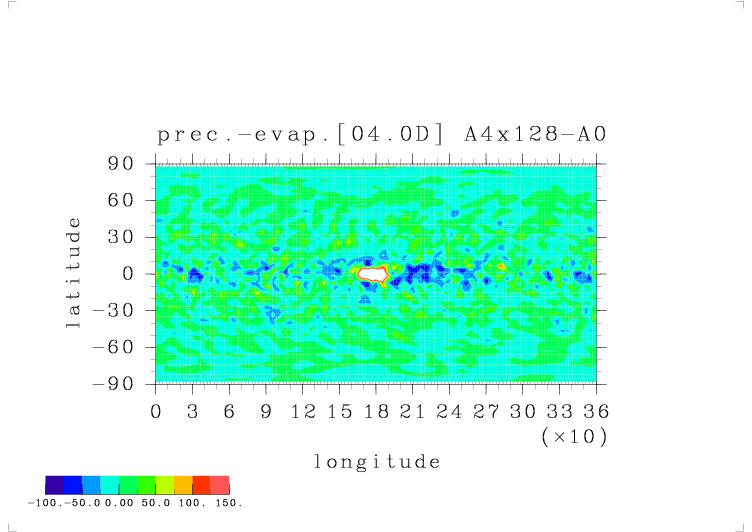

図 14. アンサンブル実験による 12 時間平均降水量から蒸発量を引き算したものの A0 実験東西平均値からの偏差(W/m^2).
(a) 1 日, (b) 2 日, (c) 4 日, (d) 8 日, (e) 16 日, (f) 32 日, (g) 50 日目の水平断面図.
可降水量
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

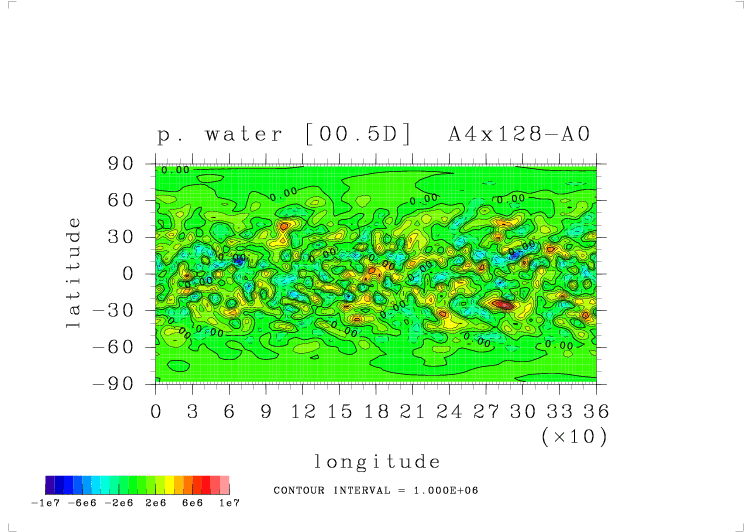

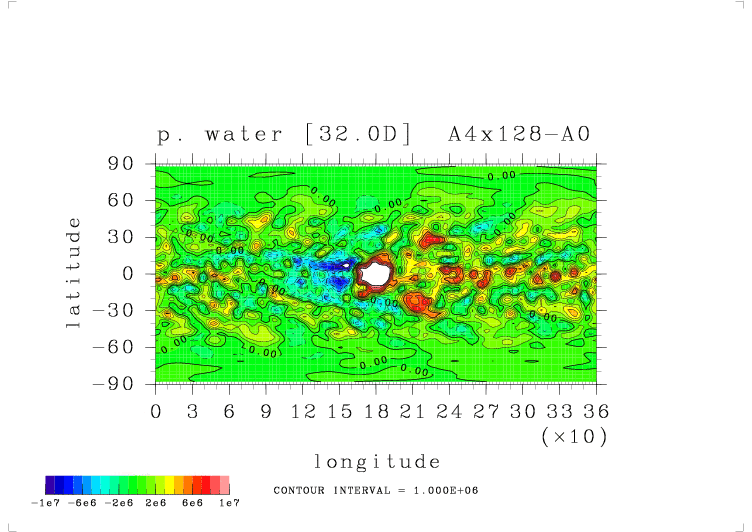

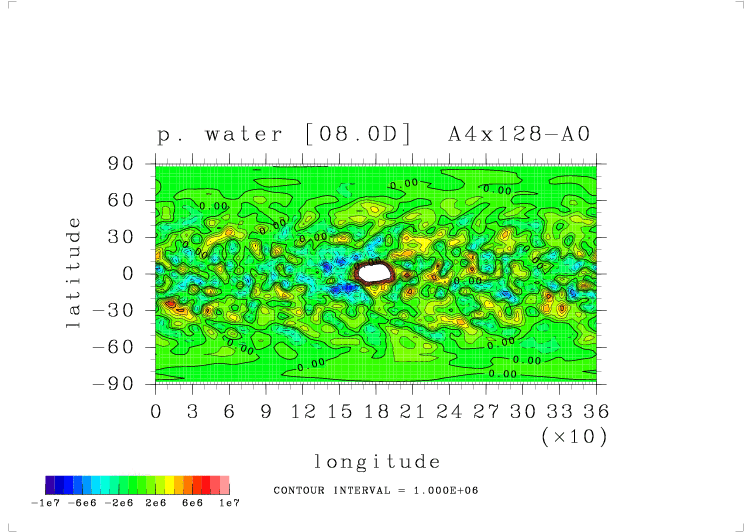

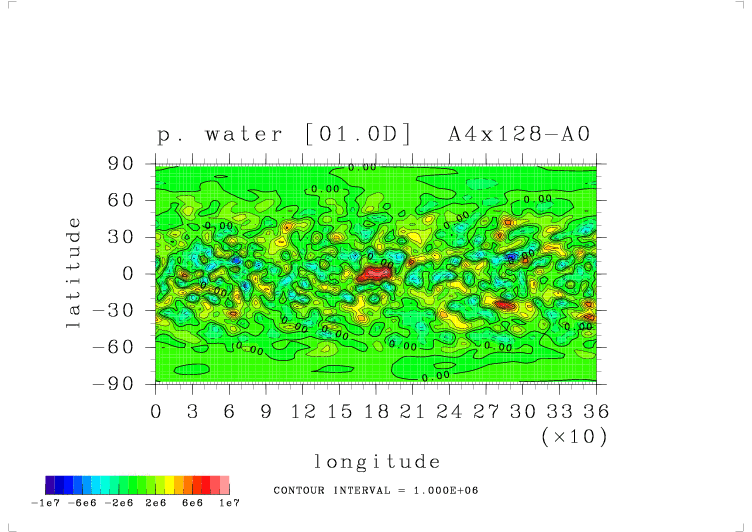

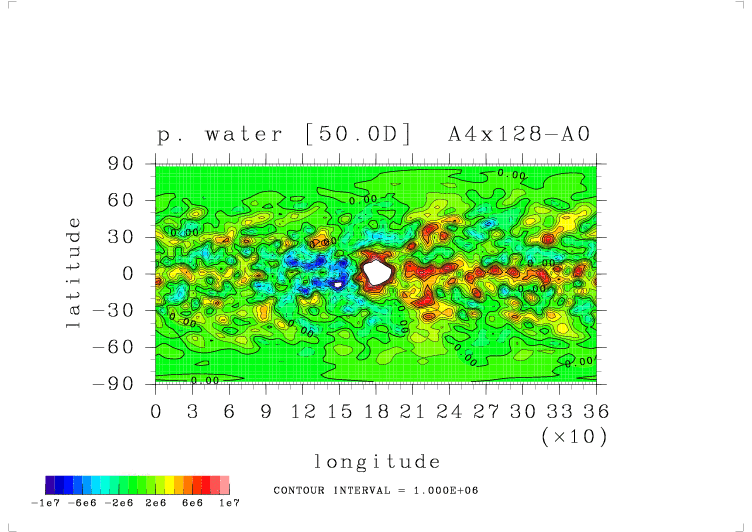

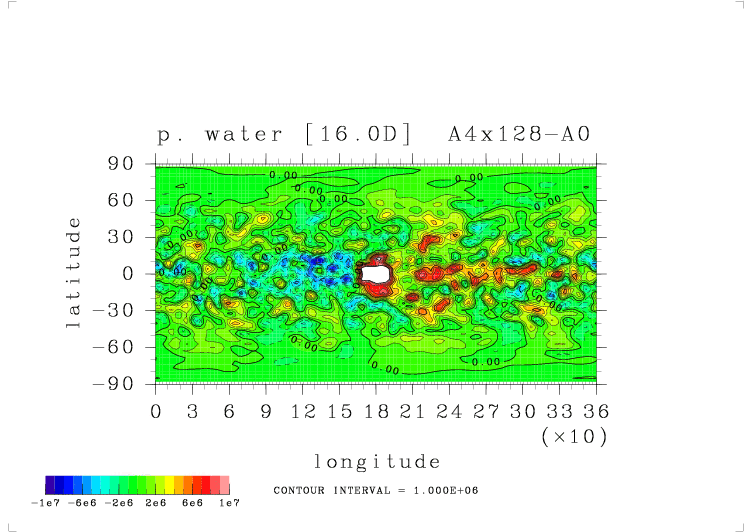

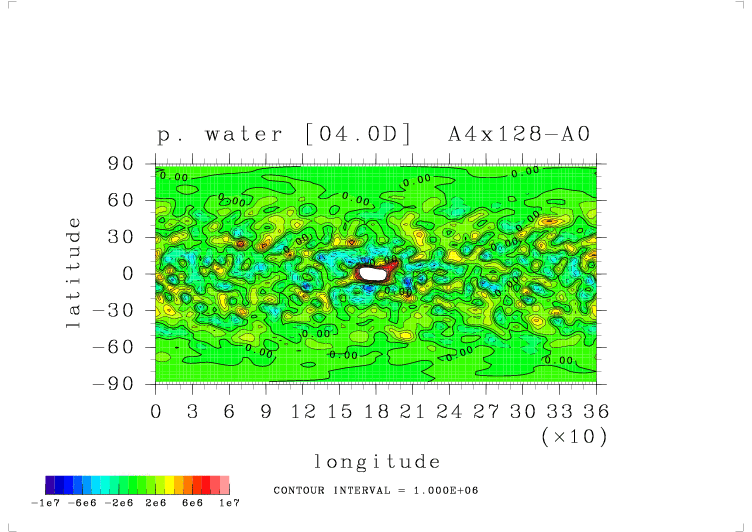

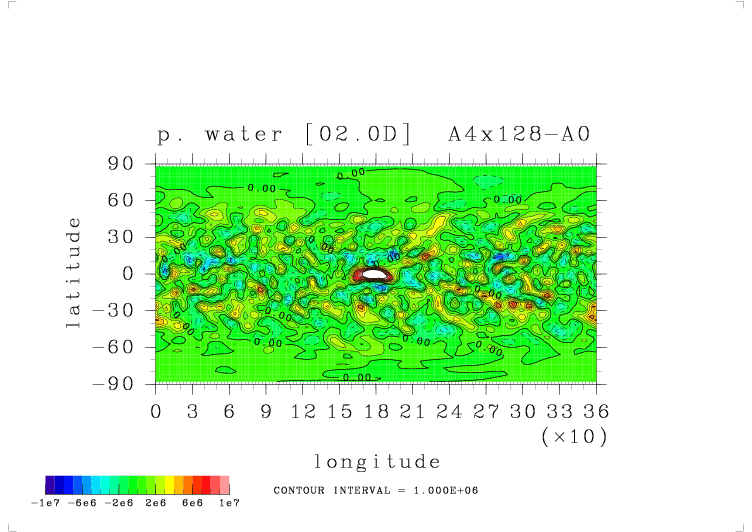

図 15. アンサンブル実験による可降水量の A0 実験東西平均値からの偏差(J/m^2).
(a) 1 日, (b) 2 日, (c) 4 日, (d) 8 日, (e) 16 日, (f) 32 日, (g) 50 日目の水平断面図.
水蒸気輸送
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

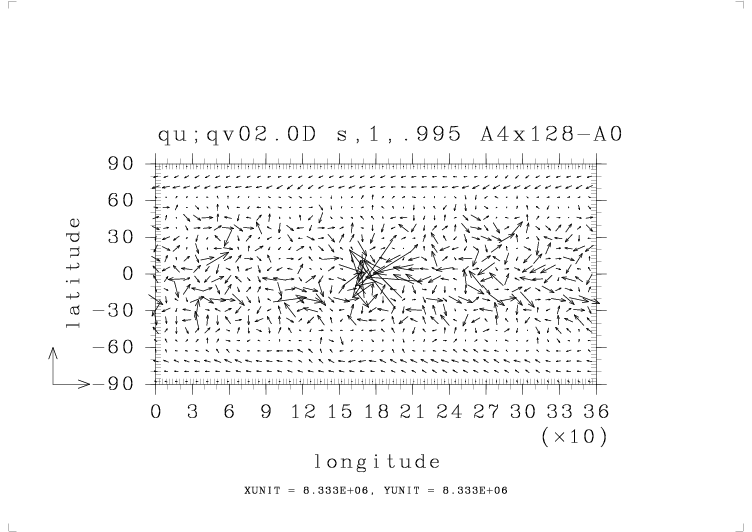

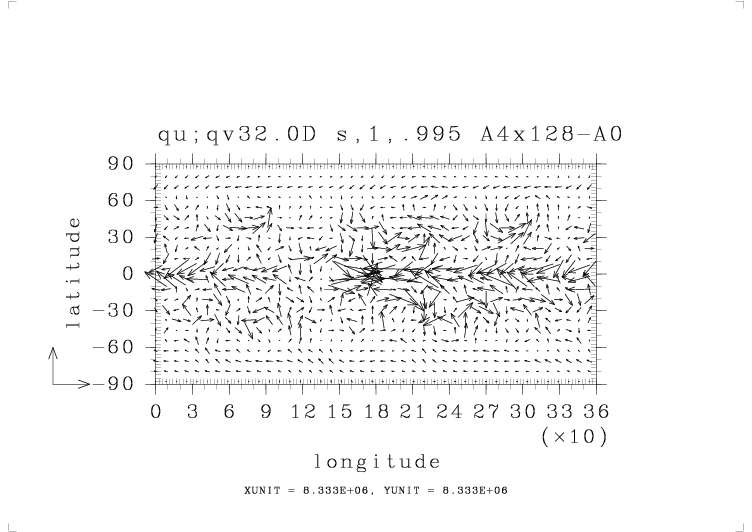

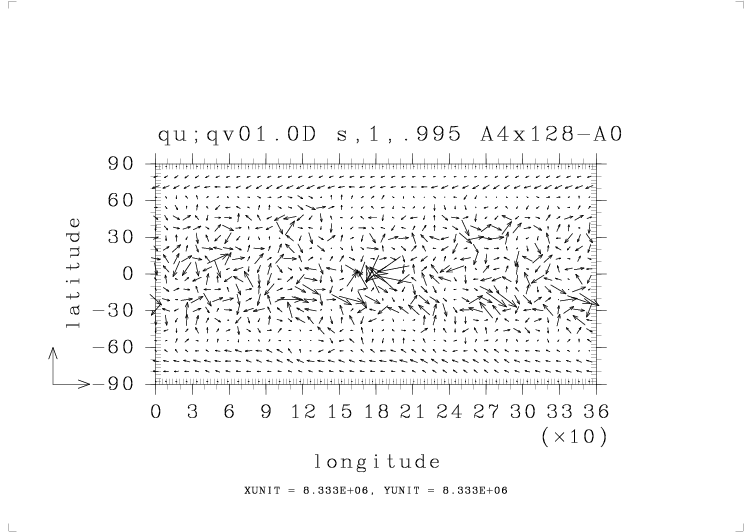

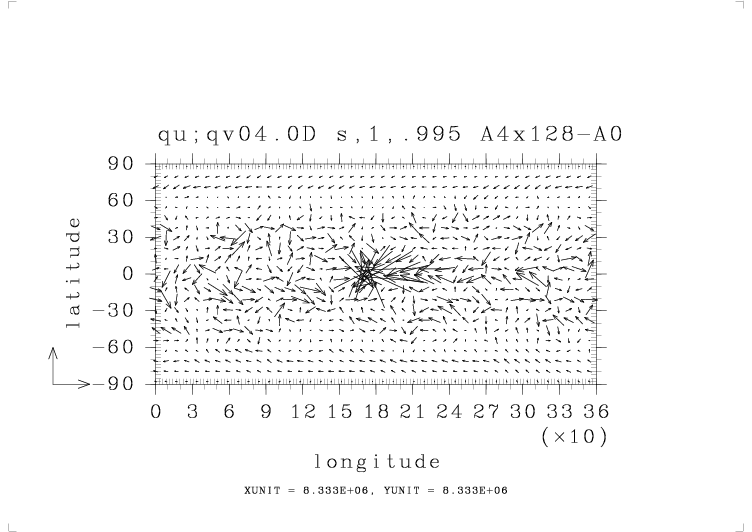

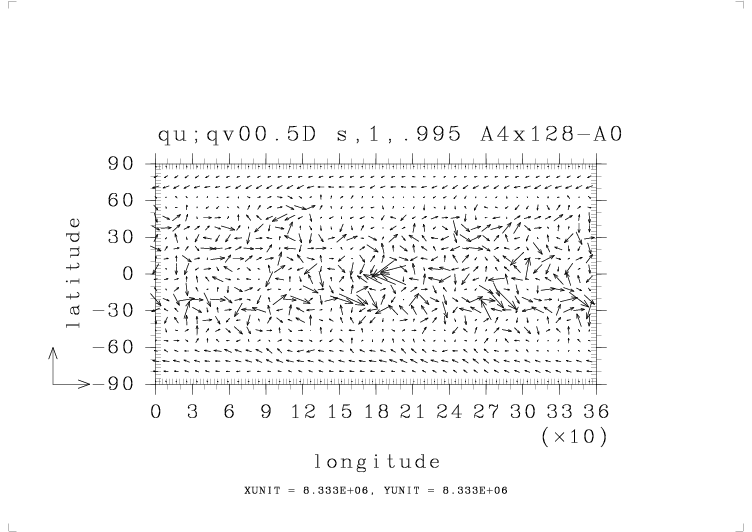

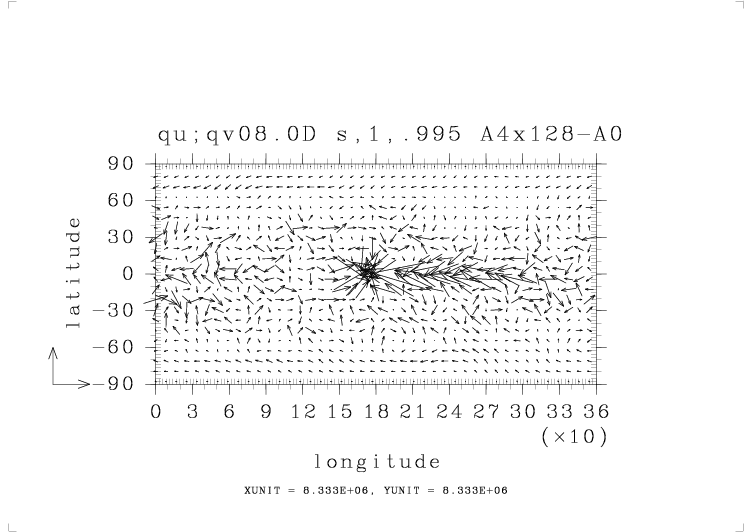

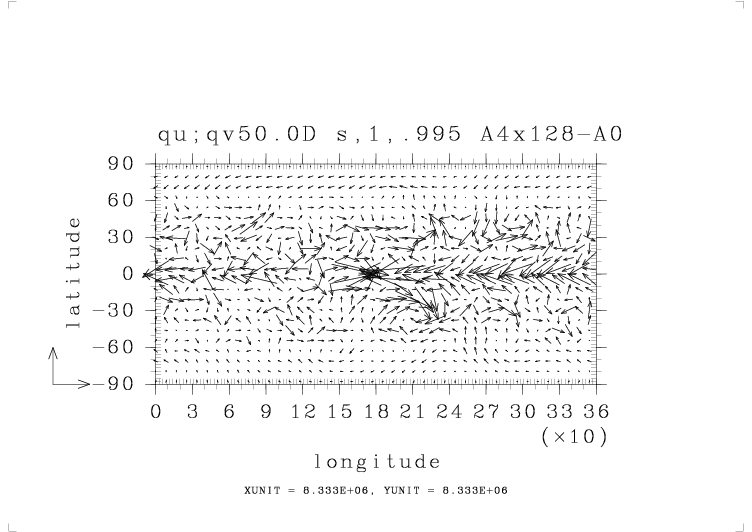

図 16. アンサンブル実験による最下層(σ ,1 ,0.995 )の水蒸気輸送の A0 実験東西平均値からの偏差(W/m).
(a) 1 日, (b) 2 日, (c) 4 日, (d) 8 日, (e) 16 日, (f) 32 日, (g) 50 日目の水平断面図.
