アンサンブル平均 目次 赤道外暖水域応答実験

赤道域の水蒸気輸送の時間発展

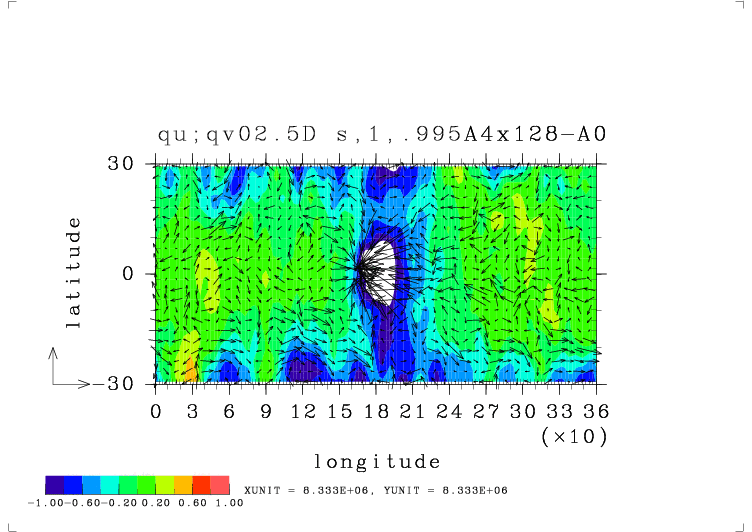

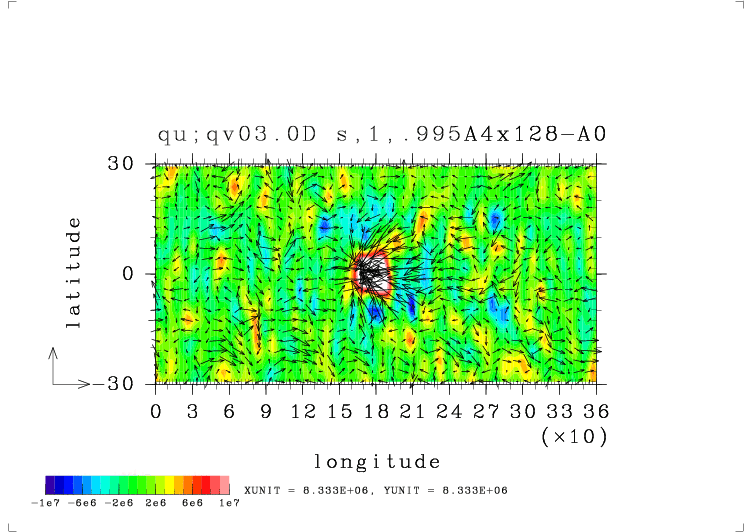

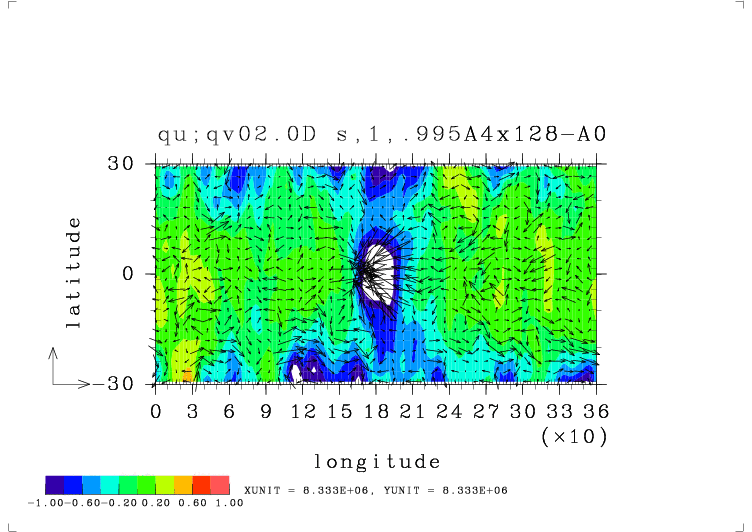

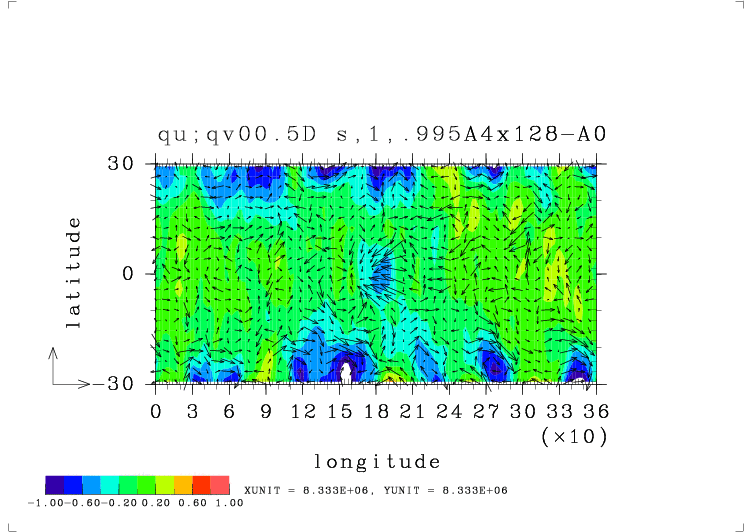

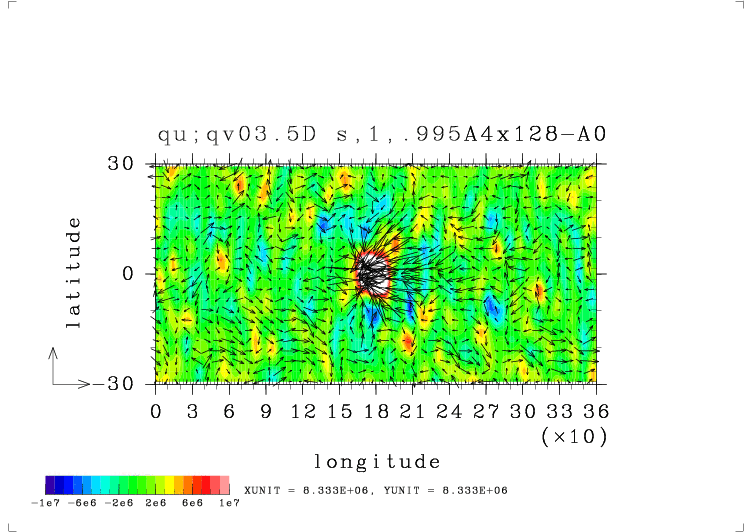

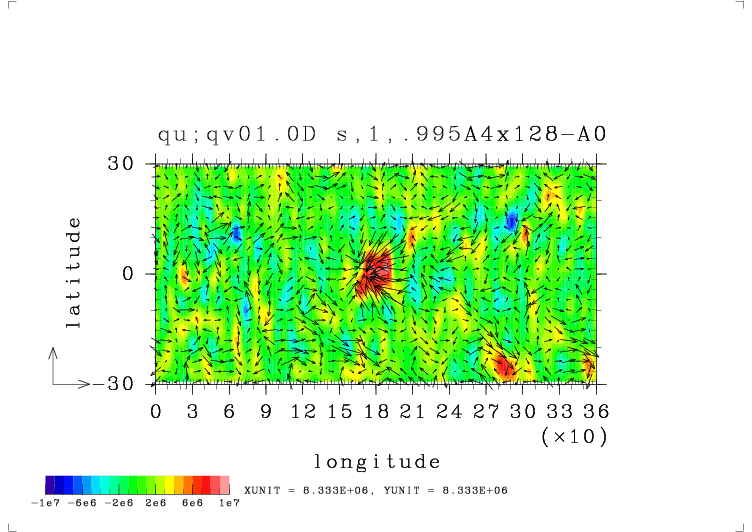

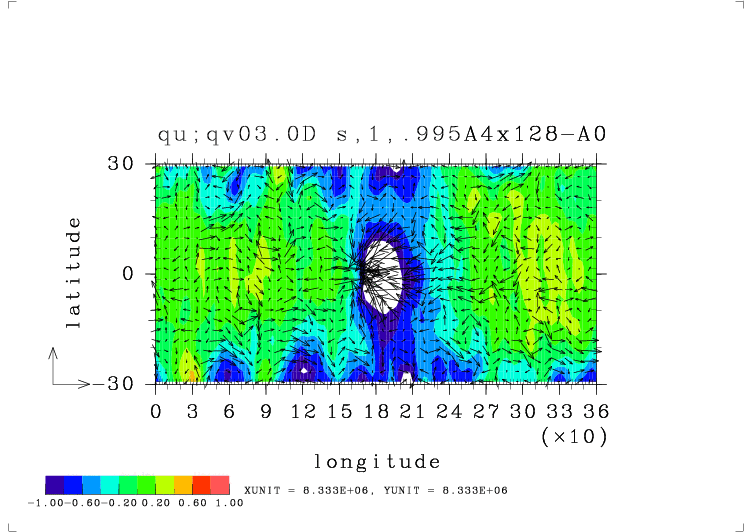

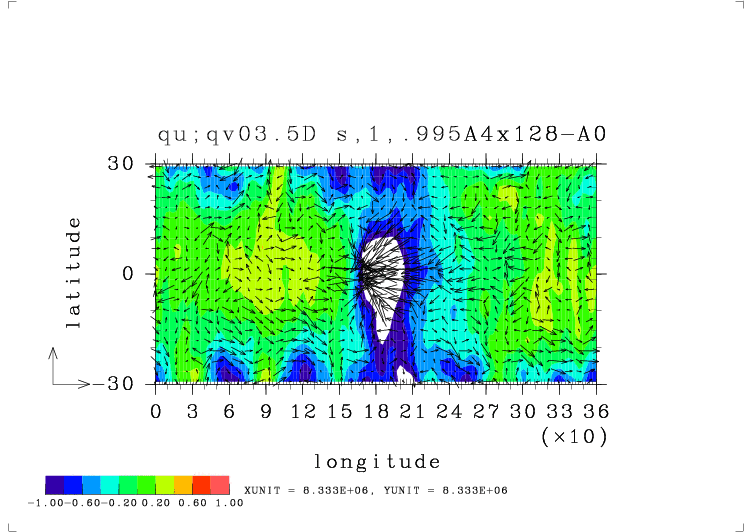

表面気圧偏差(hPa)と最下層(σ=0.995)での水蒸気輸送偏差フラックス(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

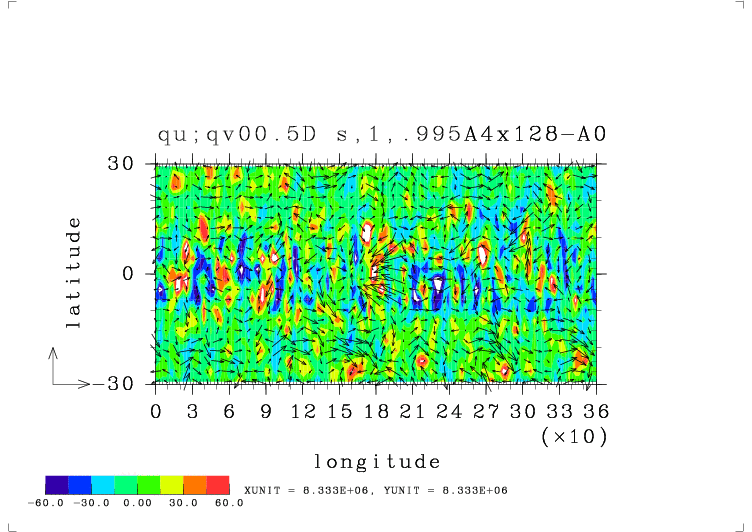

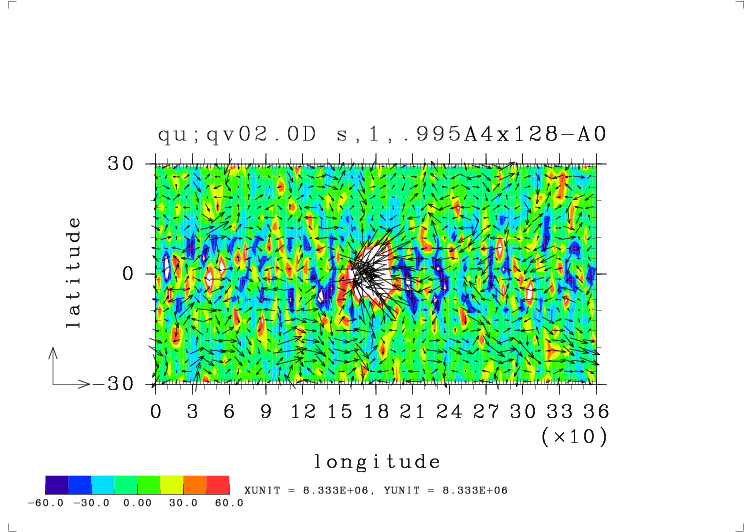

図 22. アンサンブル実験による表面気圧偏差(コンター)(hPa)と最下層(σ,1,0.995)での 水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

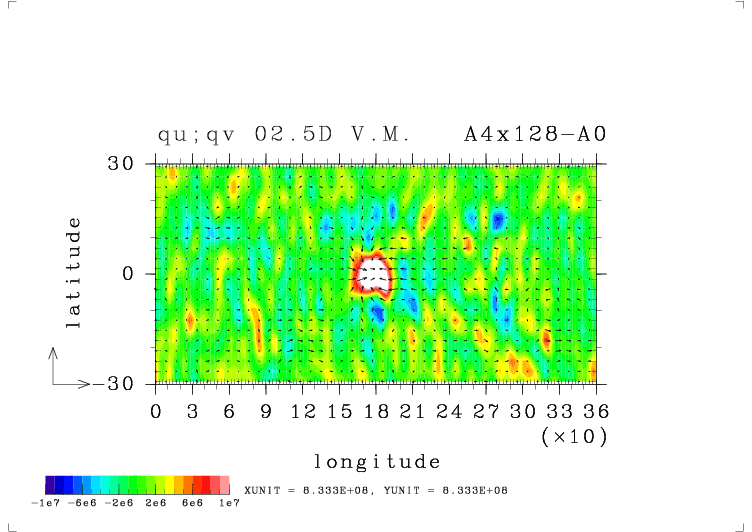

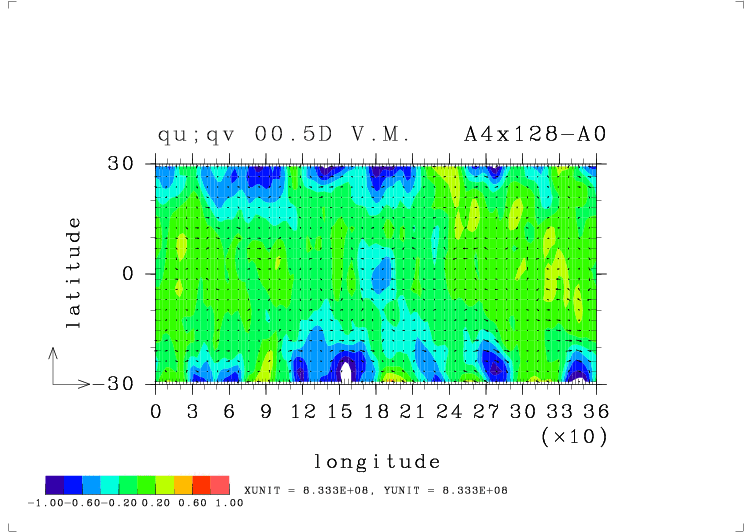

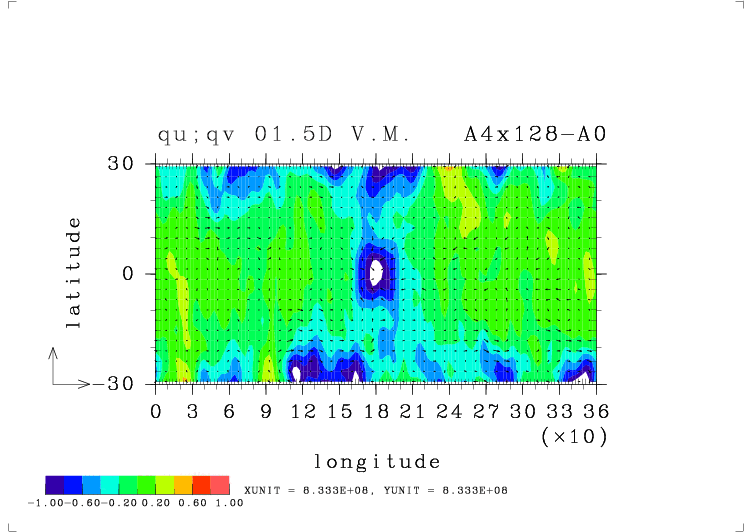

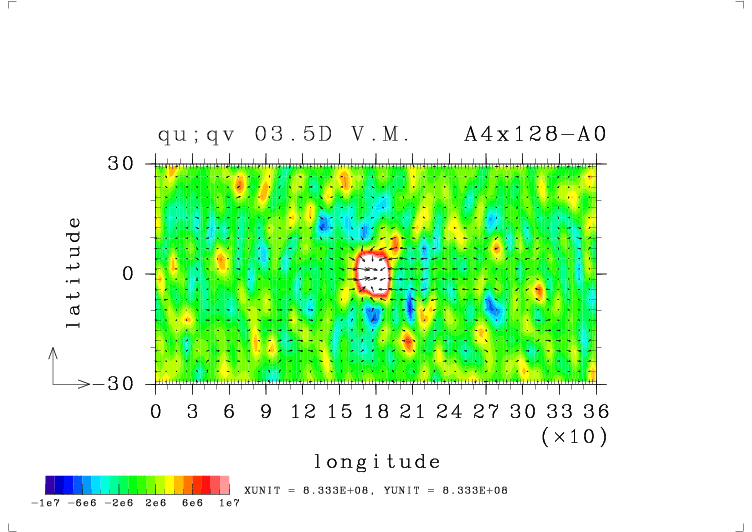

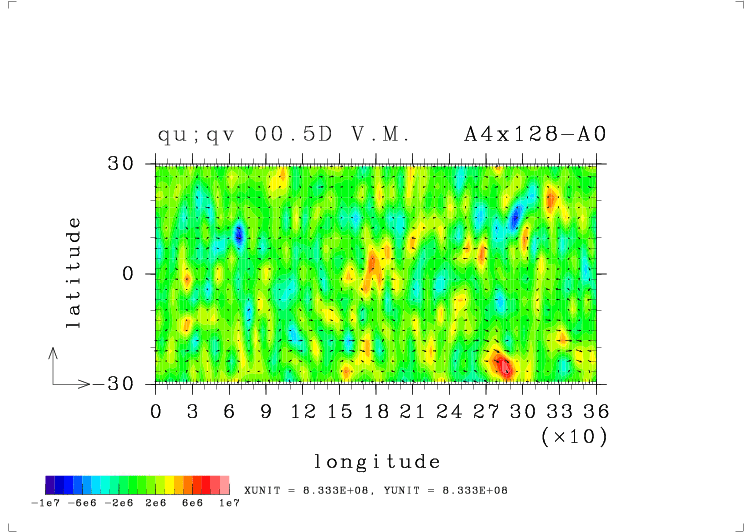

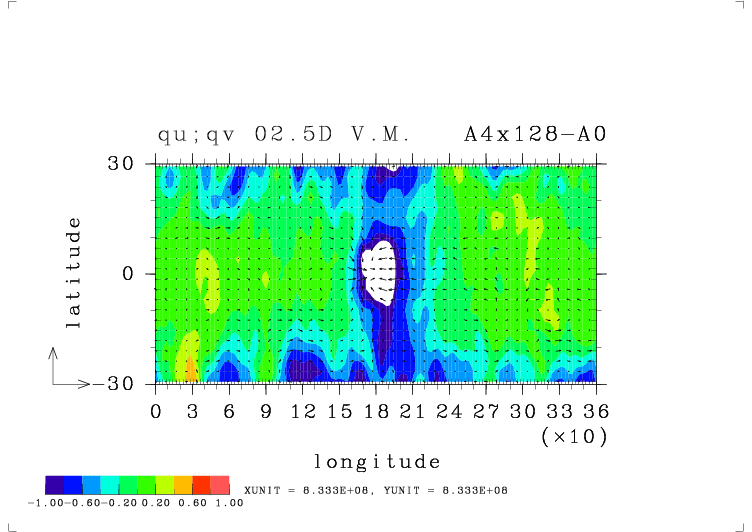

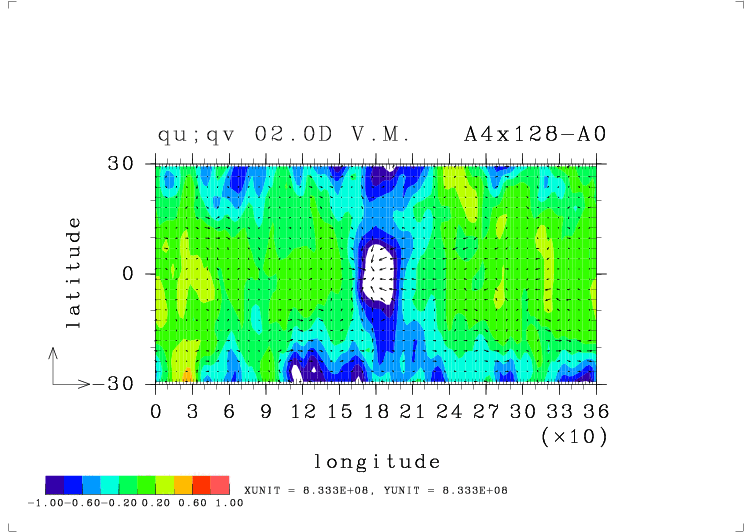

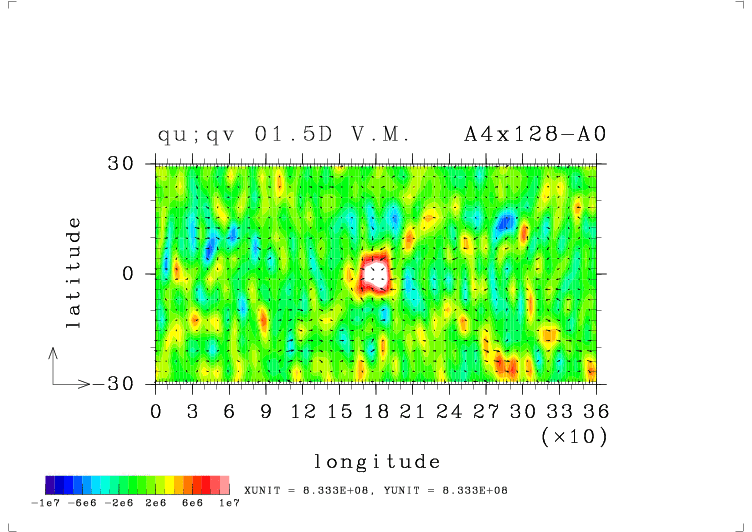

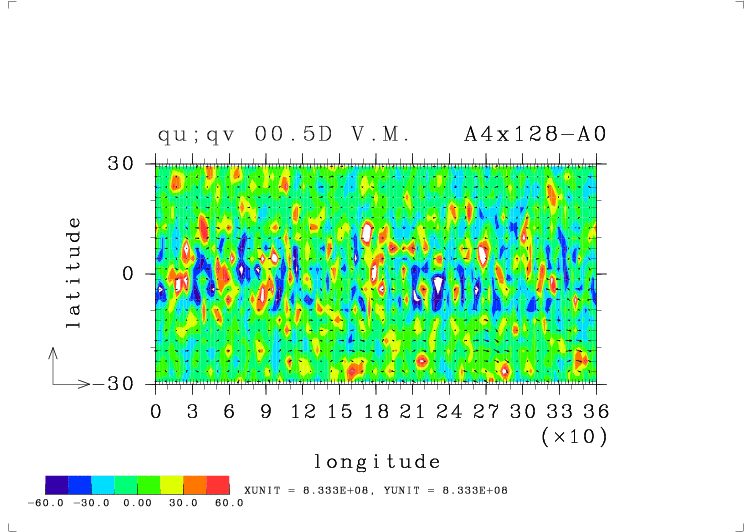

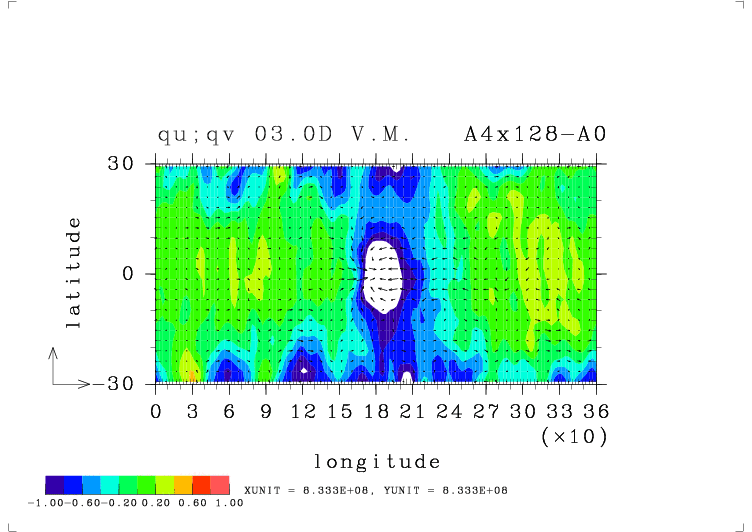

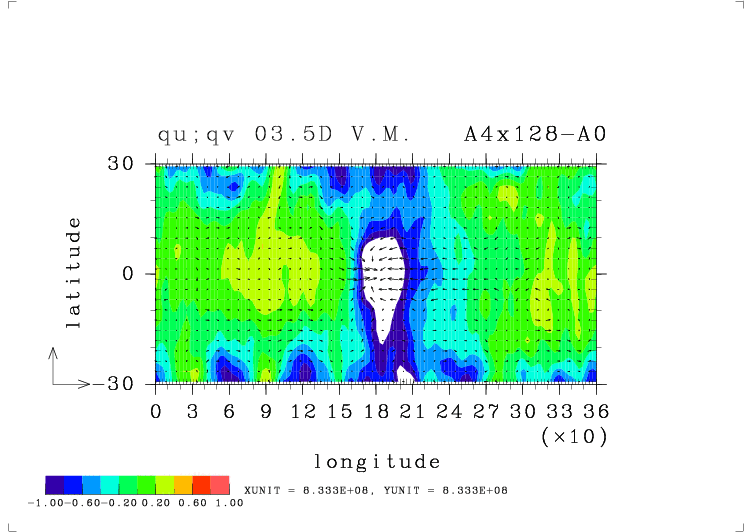

表面気圧偏差(hPa)と鉛直積分水蒸気輸送偏差(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

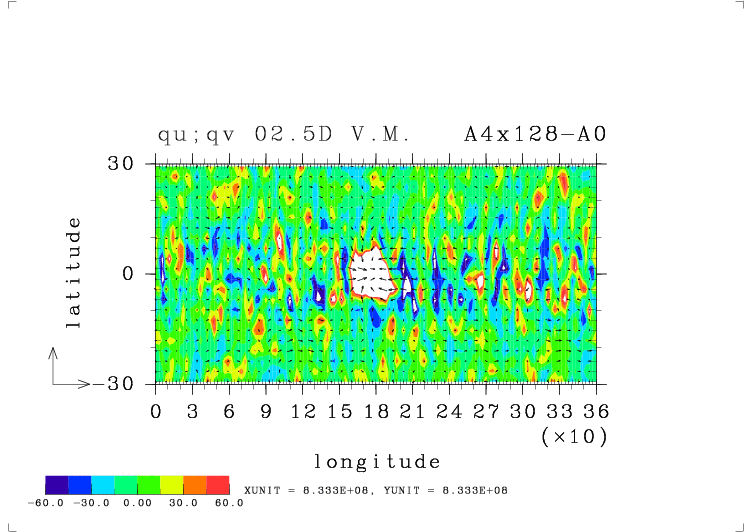

図 22. アンサンブル実験による表面気圧偏差(コンター)(hPa)と鉛直積分 水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

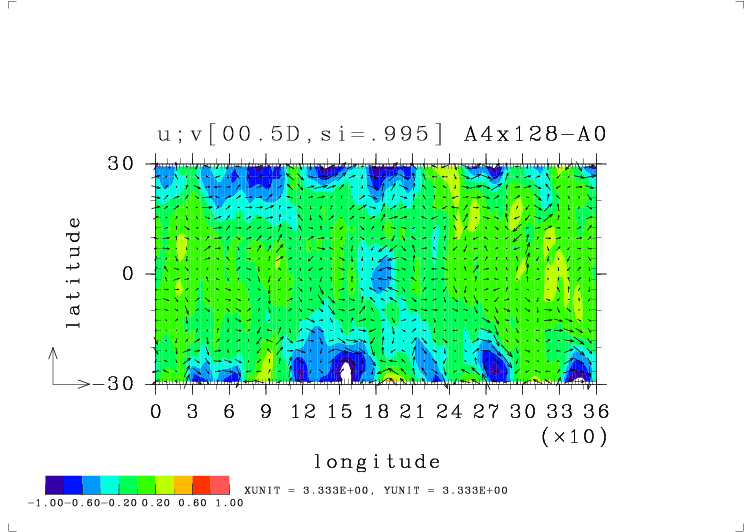

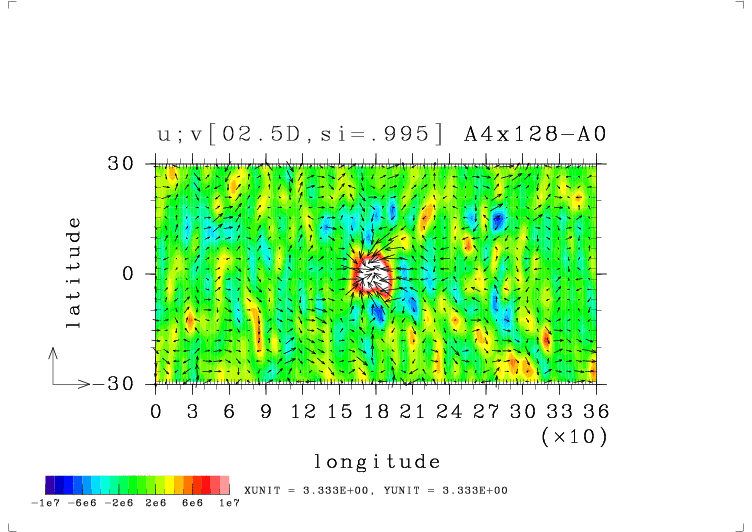

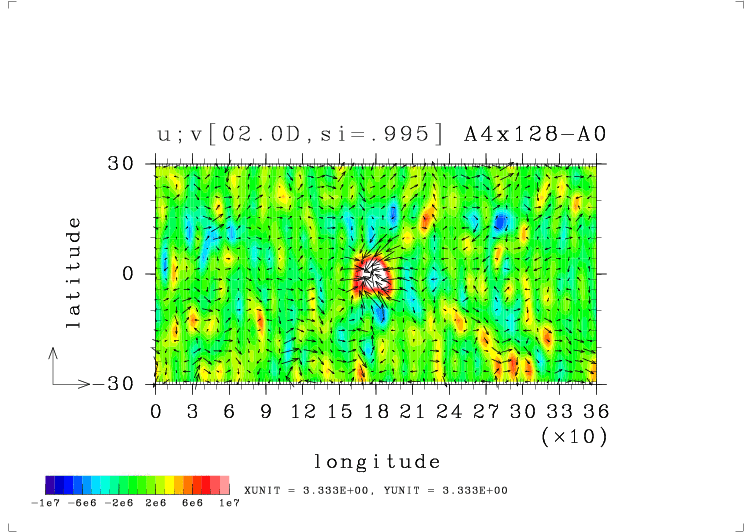

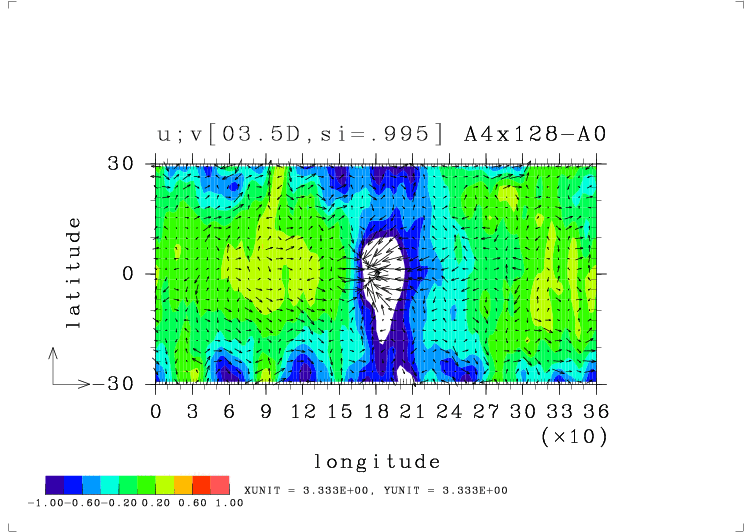

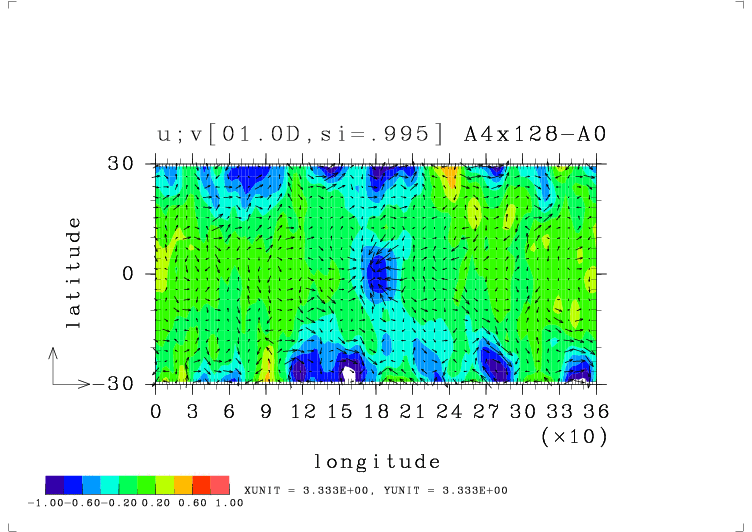

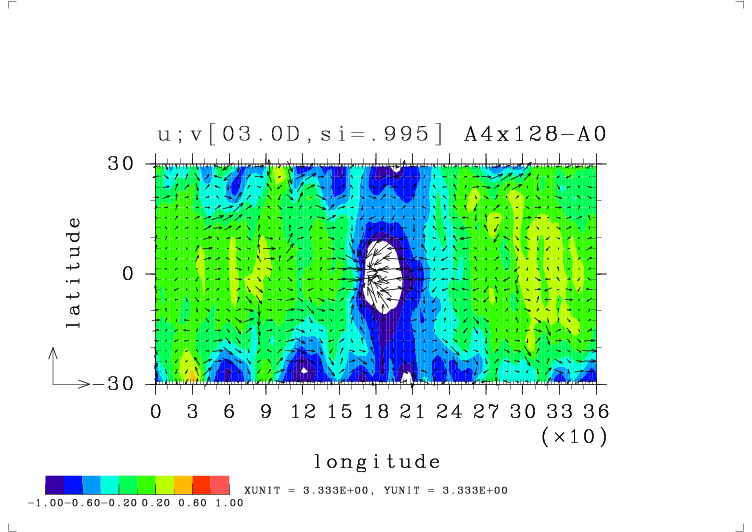

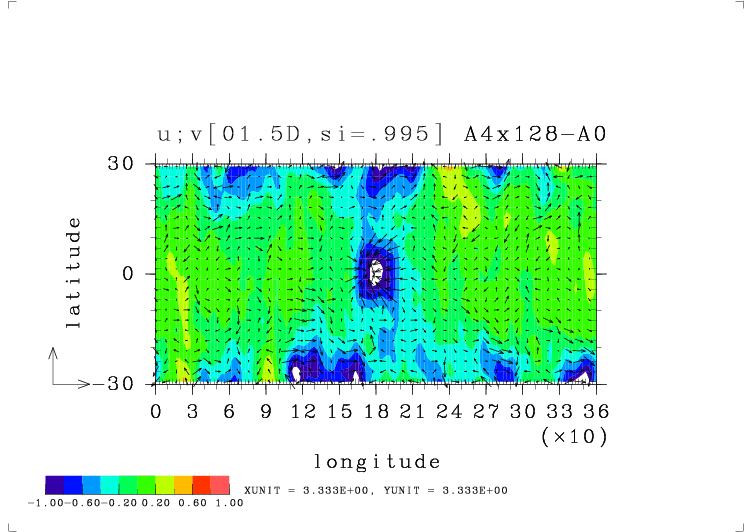

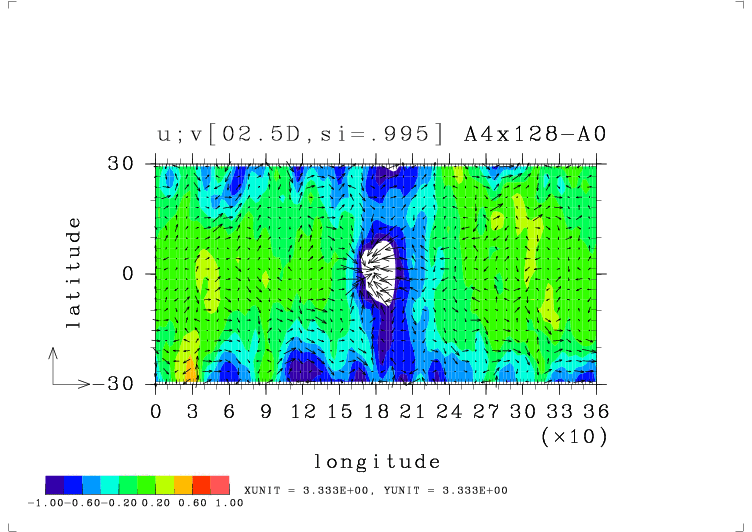

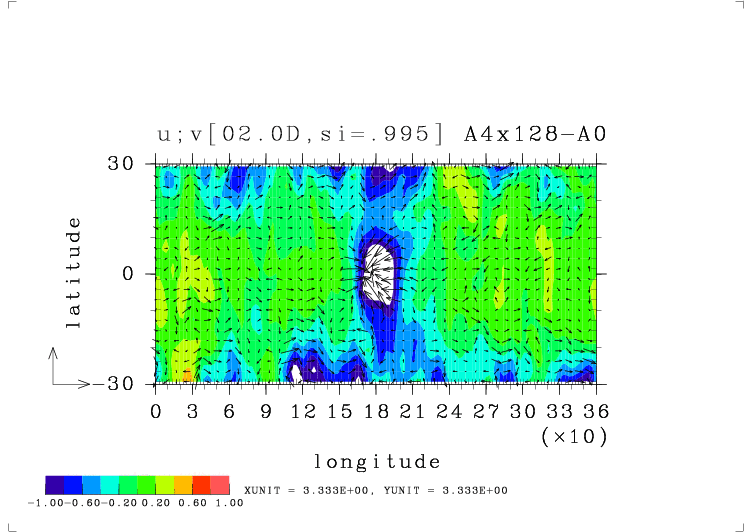

表面気圧偏差(hPa)と最下層(σ=0.995)の風(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 22. アンサンブル実験による表面気圧偏差(コンター)(hPa)と鉛直積分 水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

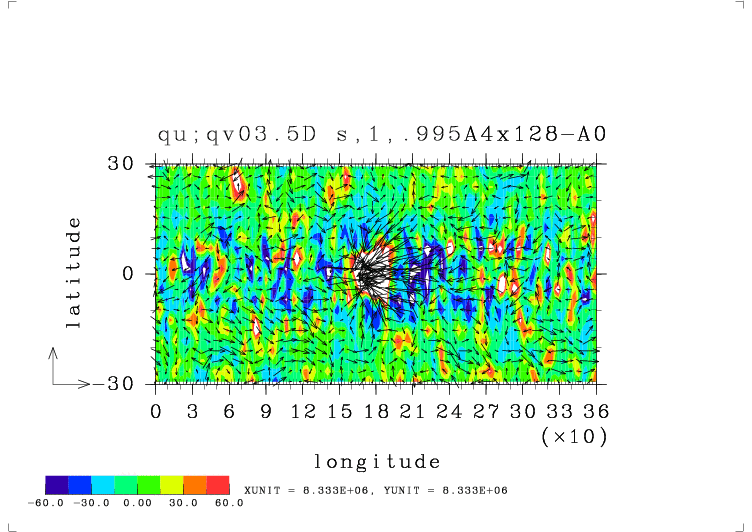

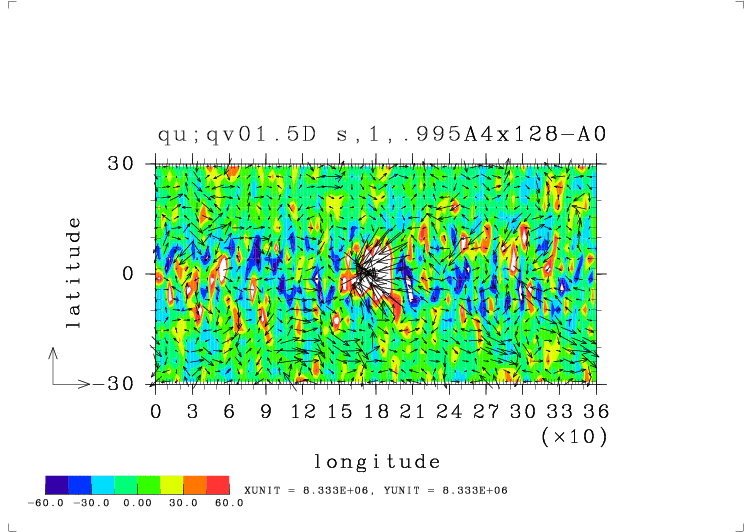

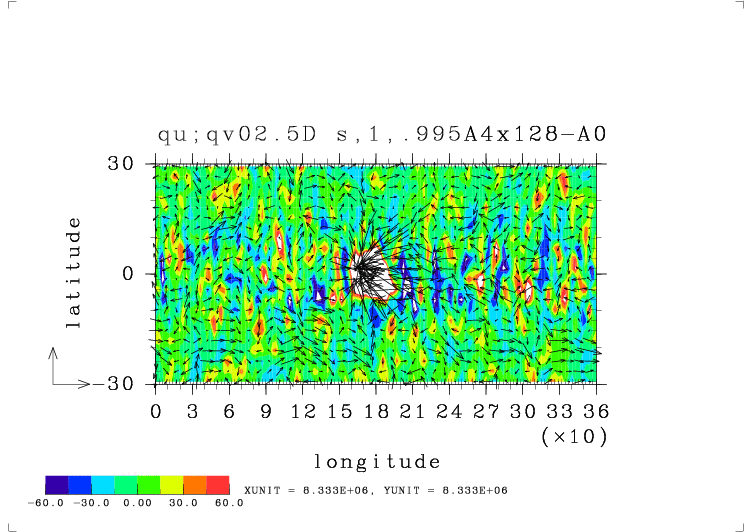

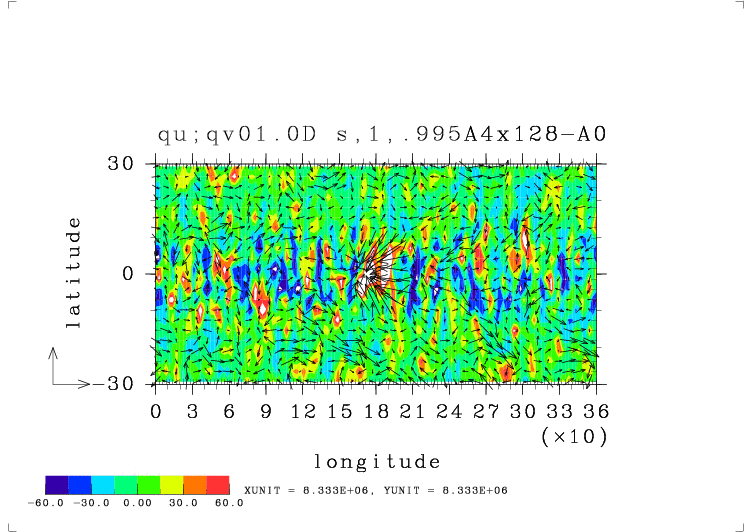

12 時間平均降水量偏差(W/m^2)と最下層(σ,1,0.995)水蒸気輸送偏差(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 23. アンサンブル実験による 12 時間平均降水量(コンター)(W/m^2)と 最下層(σ,1,0.995)の水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

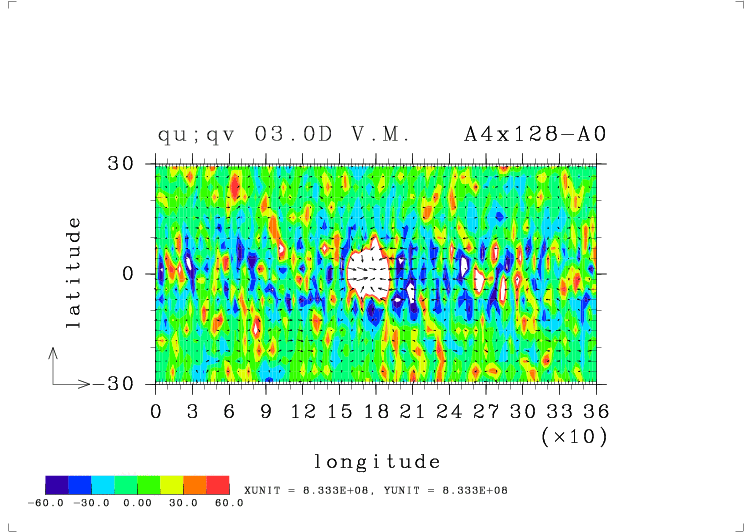

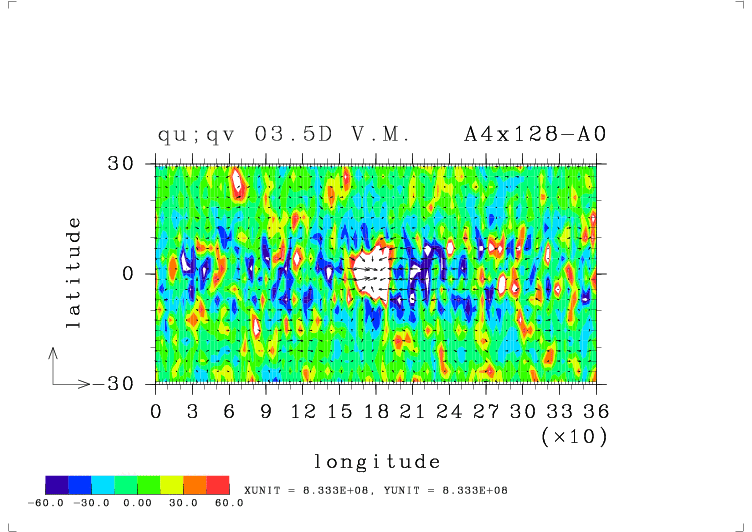

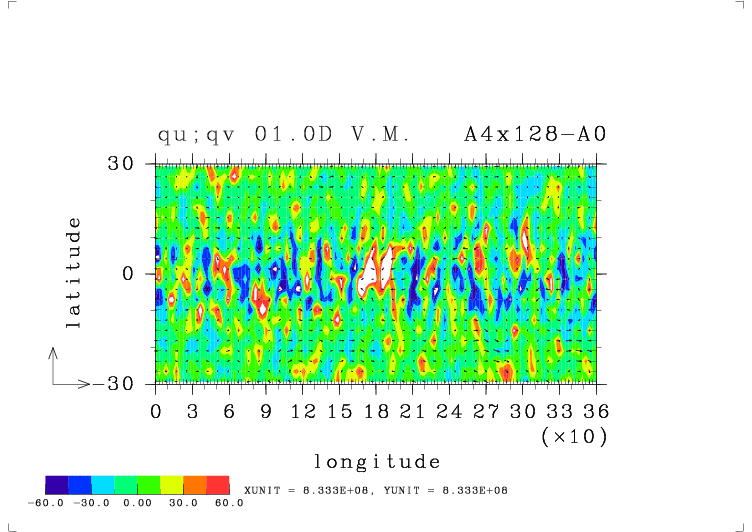

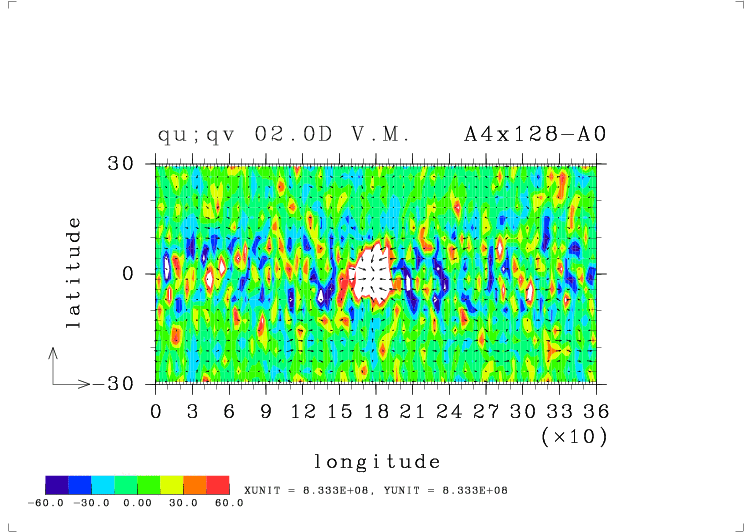

12 時間平均降水量偏差(W/m^2)と鉛直積分水蒸気輸送偏差フラックス(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 23. アンサンブル実験による 12 時間平均降水量(コンター)(W/m^2)と 鉛直積分水蒸気輸送フラックス(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

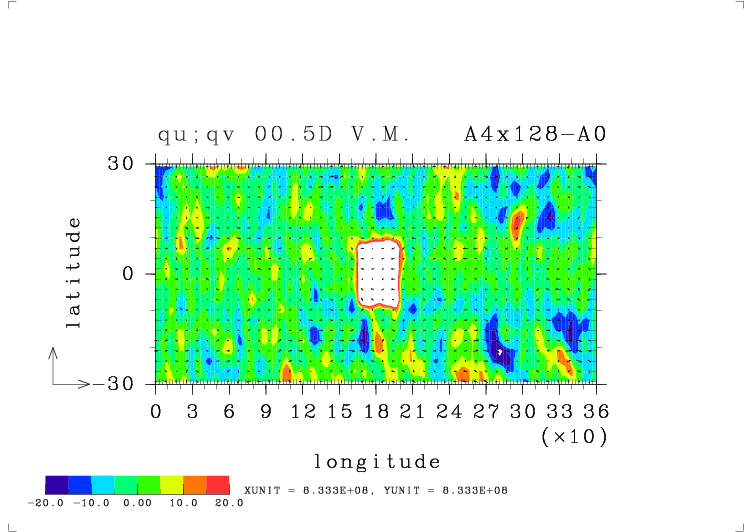

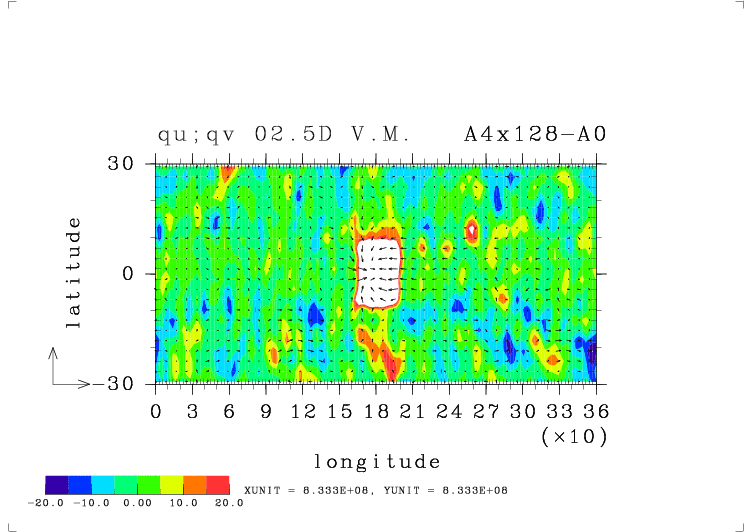

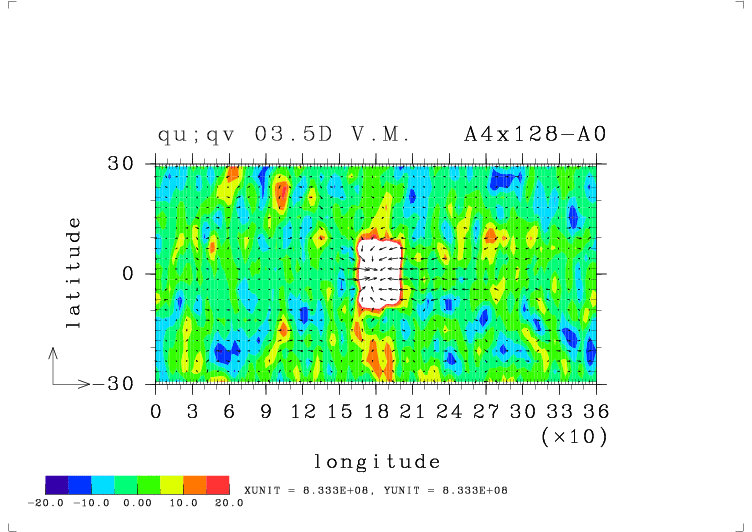

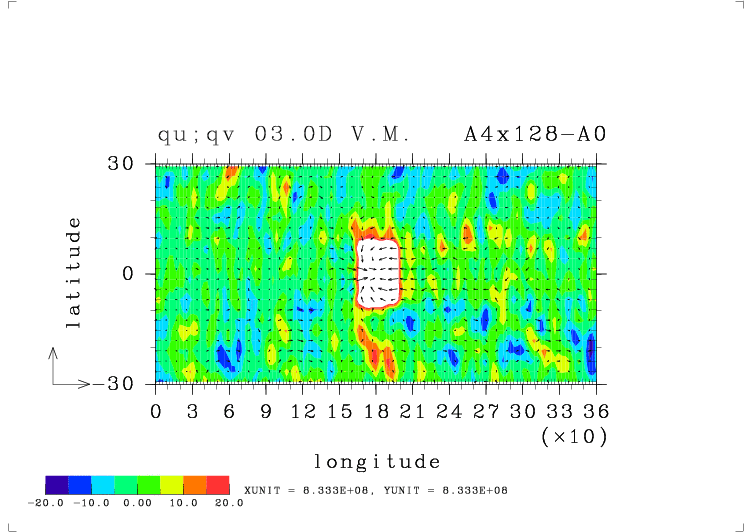

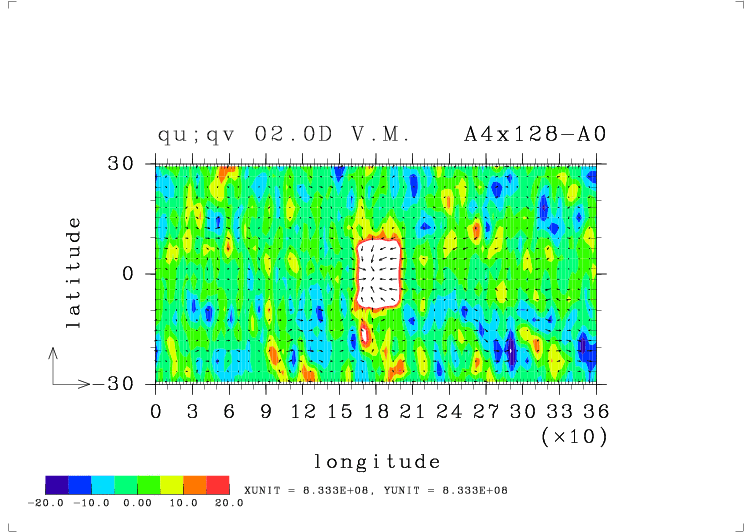

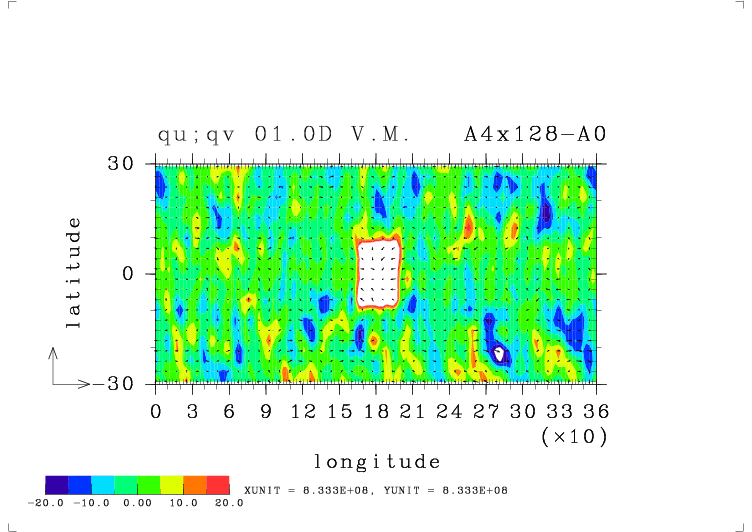

蒸発量偏差(W/m^2)と鉛直積分水蒸気輸送(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 24. アンサンブル実験による蒸発量(コンター)(W/m^2)と 鉛直積分水蒸気輸送フラックス(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

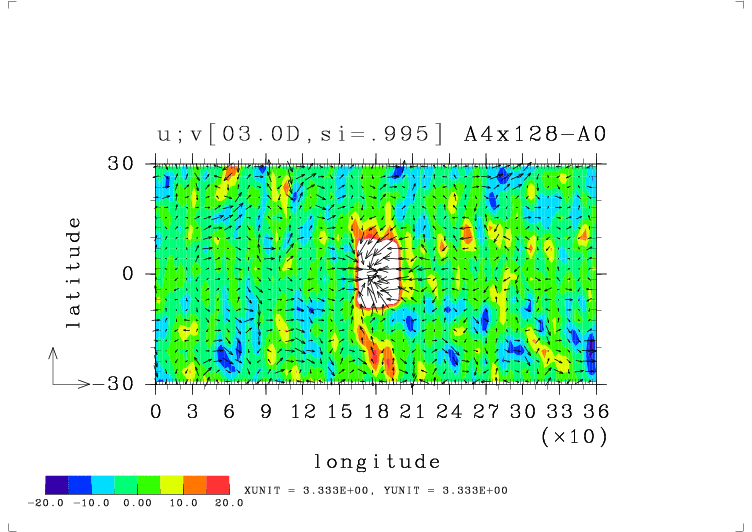

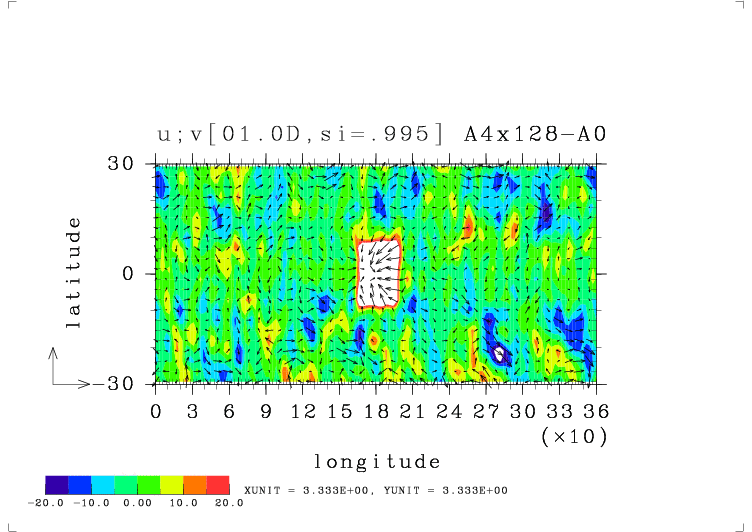

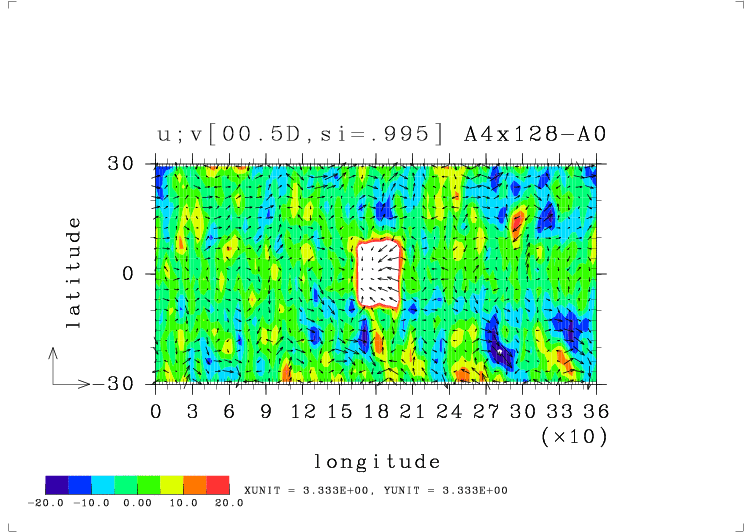

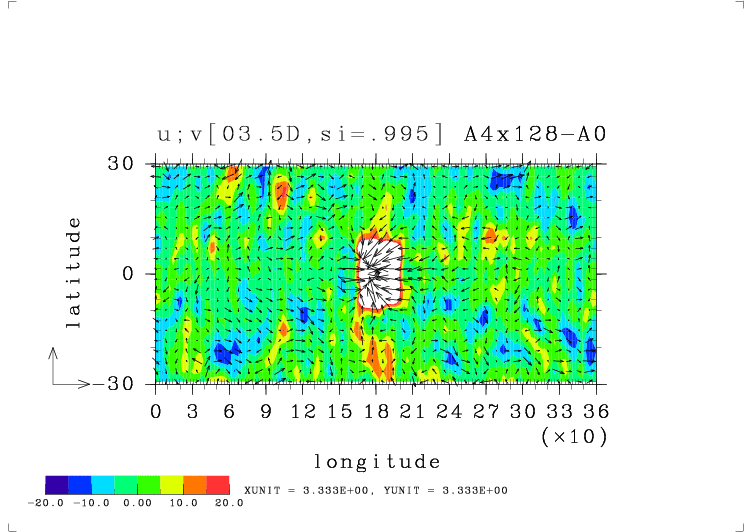

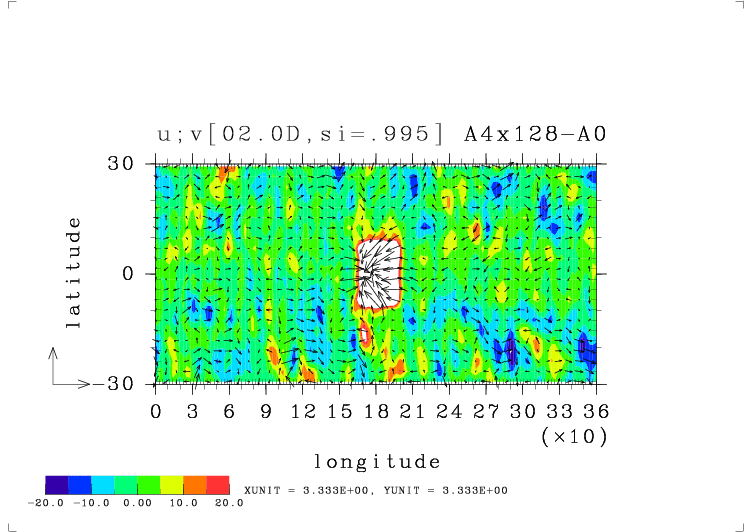

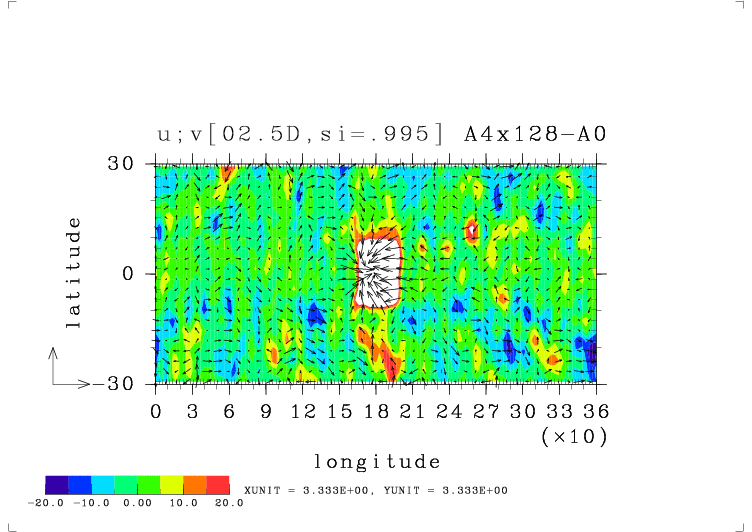

蒸発量偏差(W/m^2)と最下層(σ=0.995)の風ベクトル(m/s)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 24. アンサンブル実験による蒸発量(コンター)(W/m^2)と 最下層(σ=0.995)の風ベクトル(m/s).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

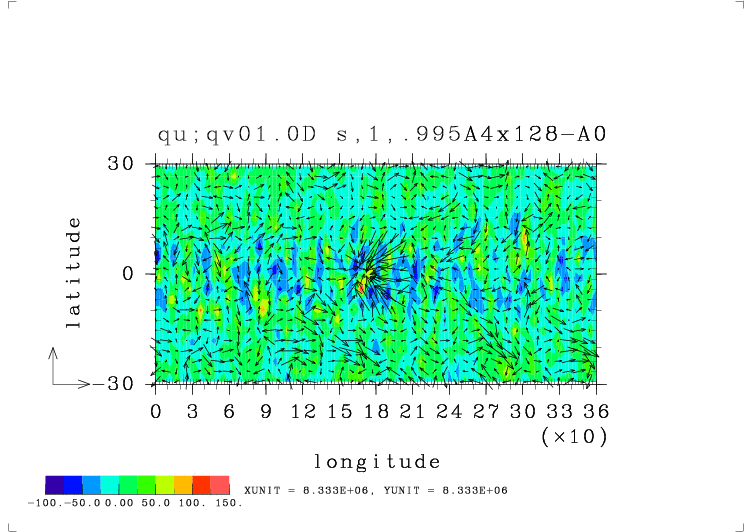

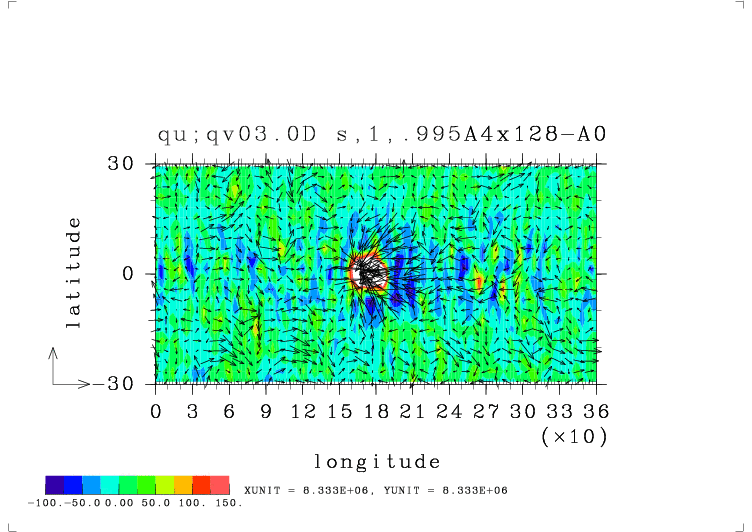

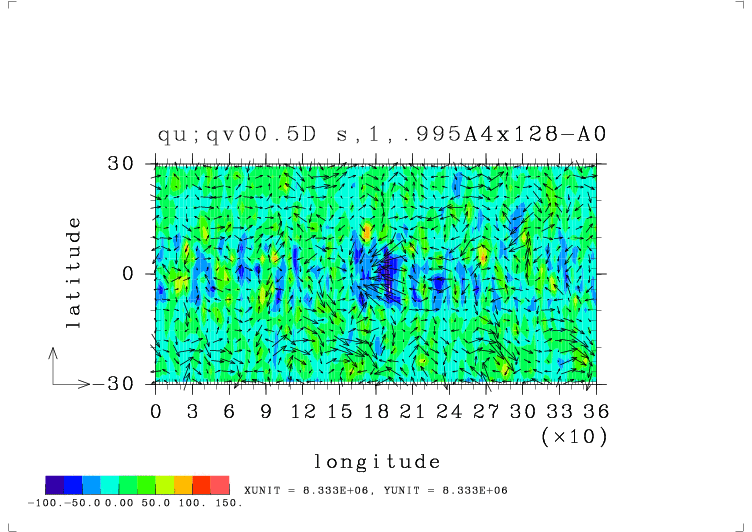

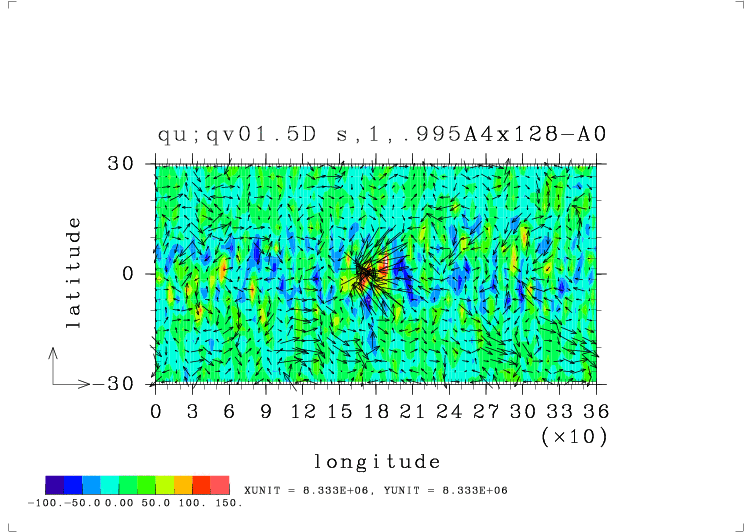

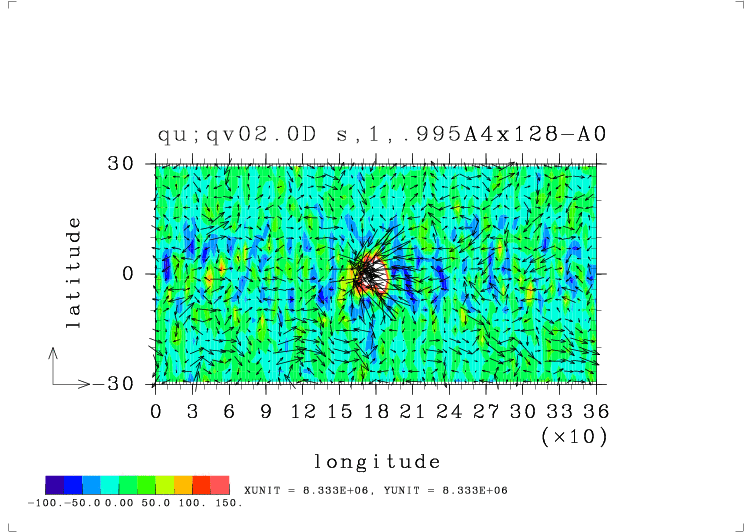

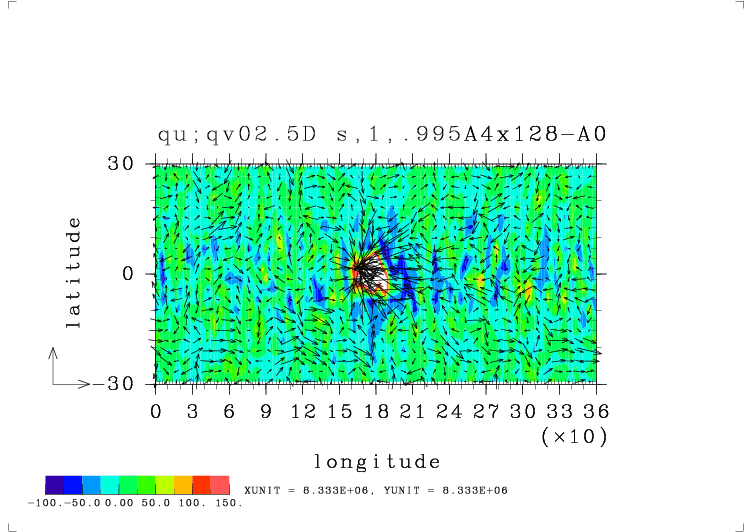

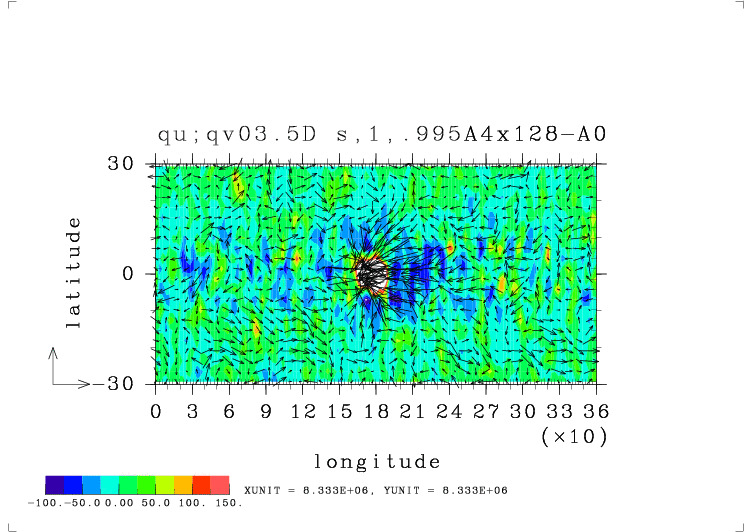

降水量と蒸発量の差の偏差(W/m^2)と最下層(σ,1,0.995)の水蒸気輸送偏差(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 24. アンサンブル実験による降水量と蒸発量の差の偏差(コンター)(W/m^2)と 最下層(σ,1,0.995)水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

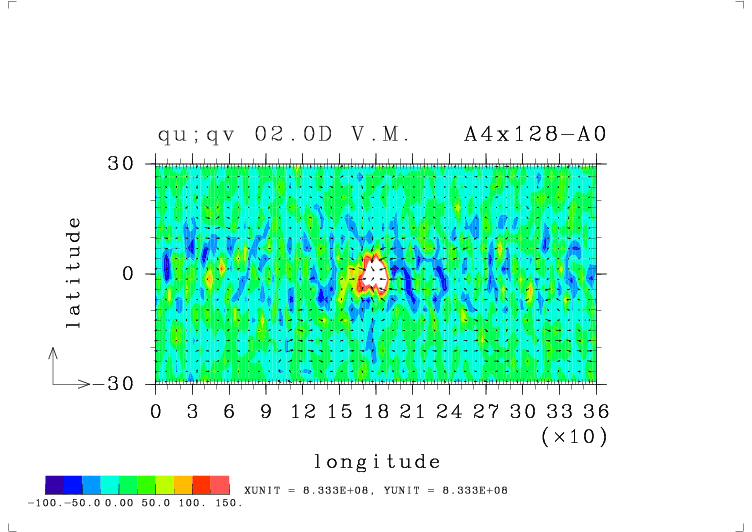

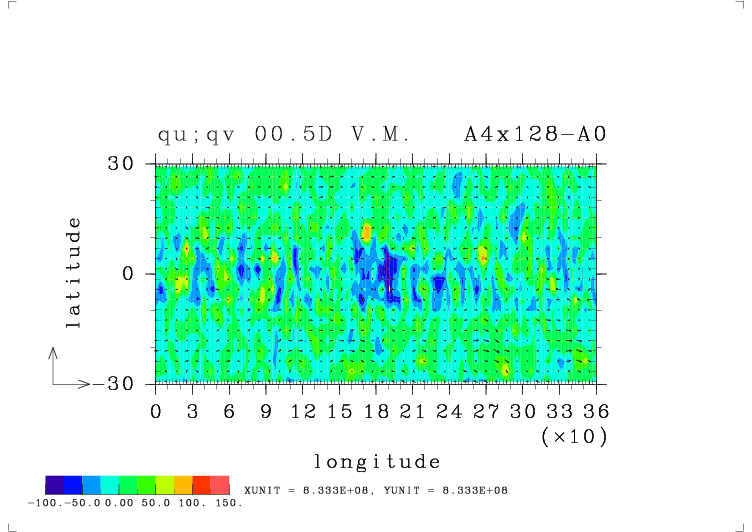

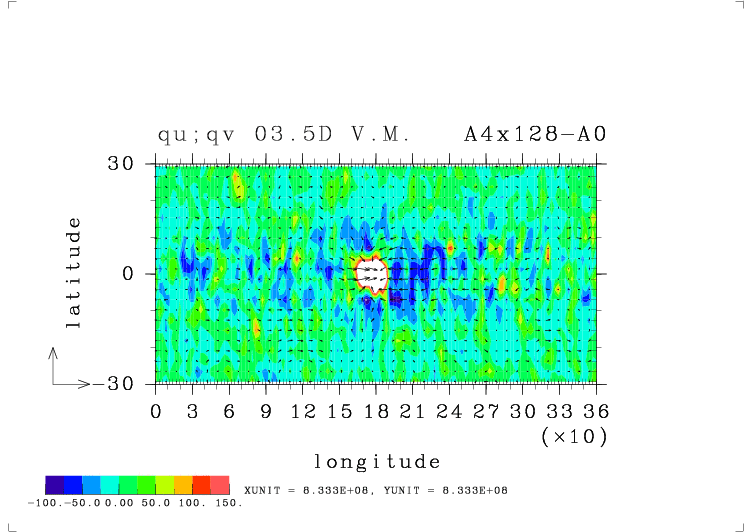

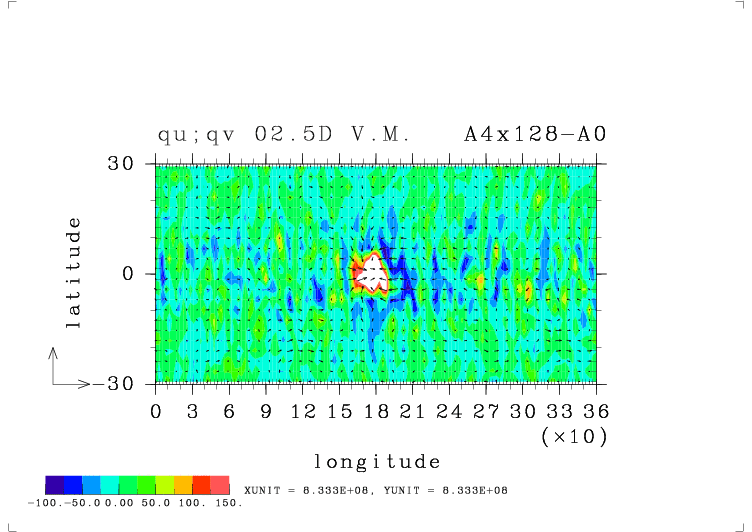

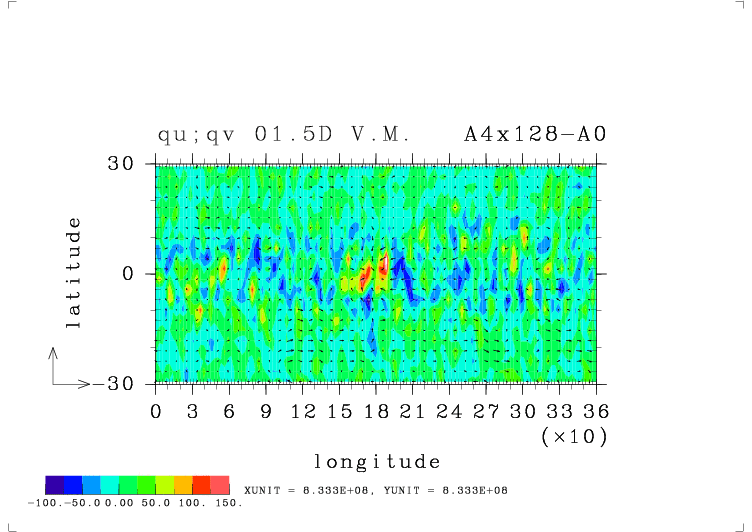

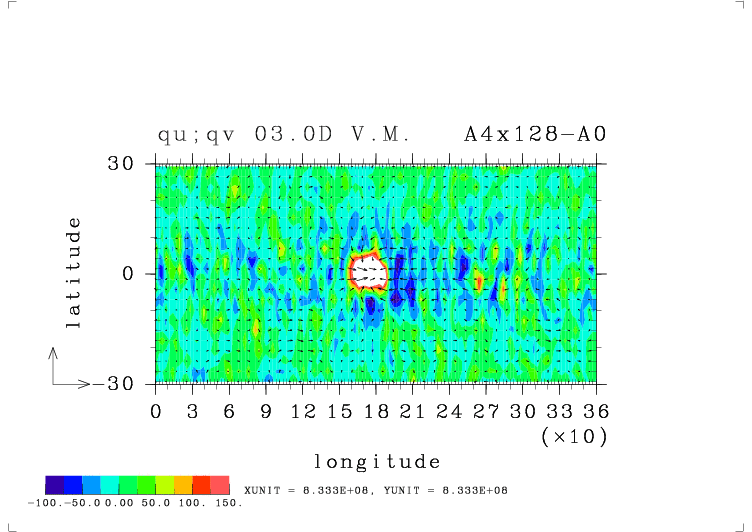

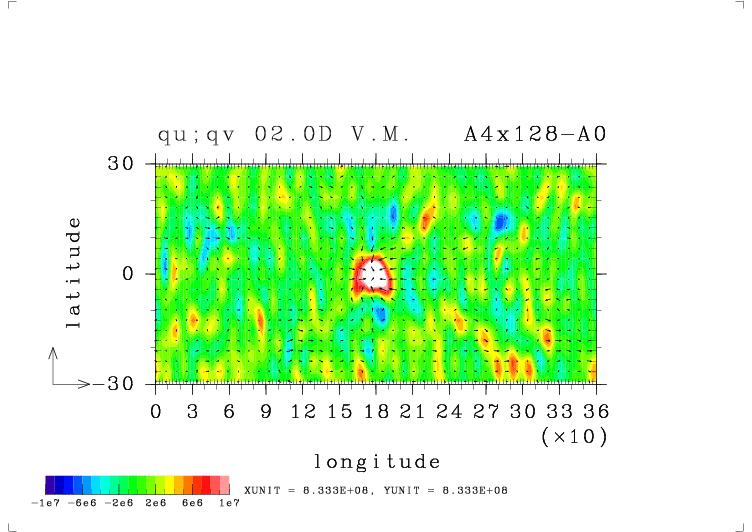

降水量と蒸発量の差の偏差(W/m^2)と鉛直積分水蒸気輸送偏差(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 24. アンサンブル実験による降水量と蒸発量の差の偏差(コンター)(W/m^2)と 鉛直積分水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

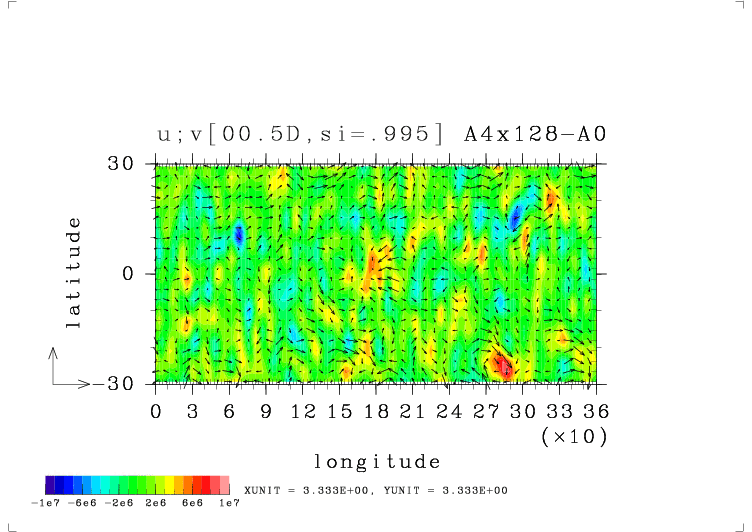

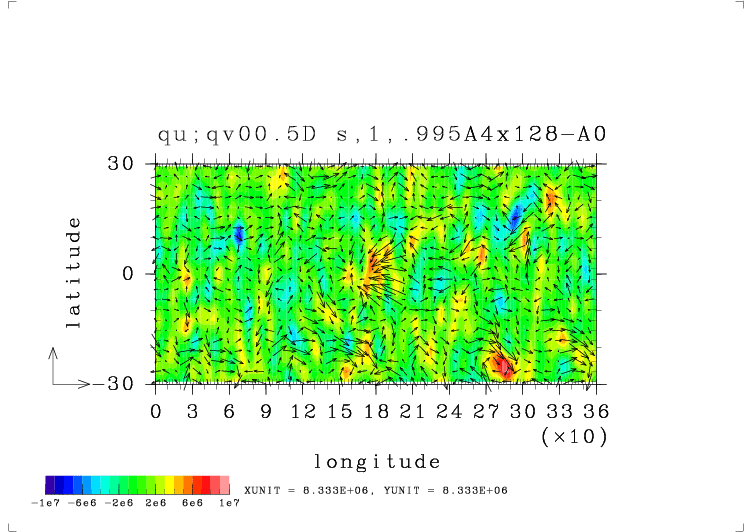

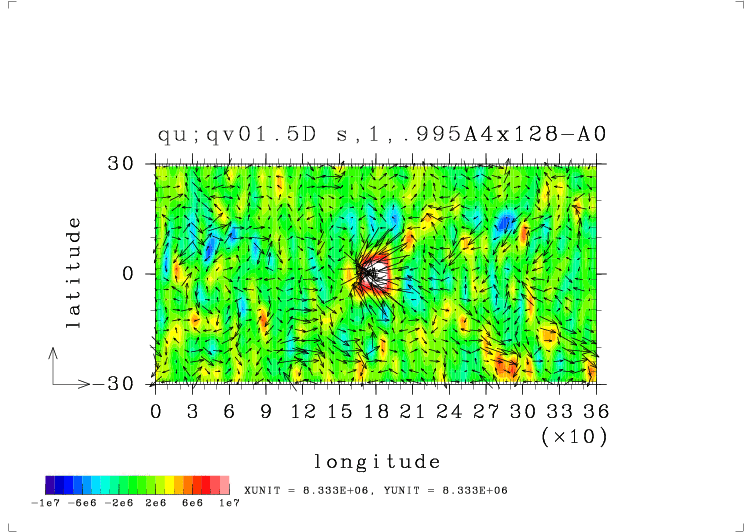

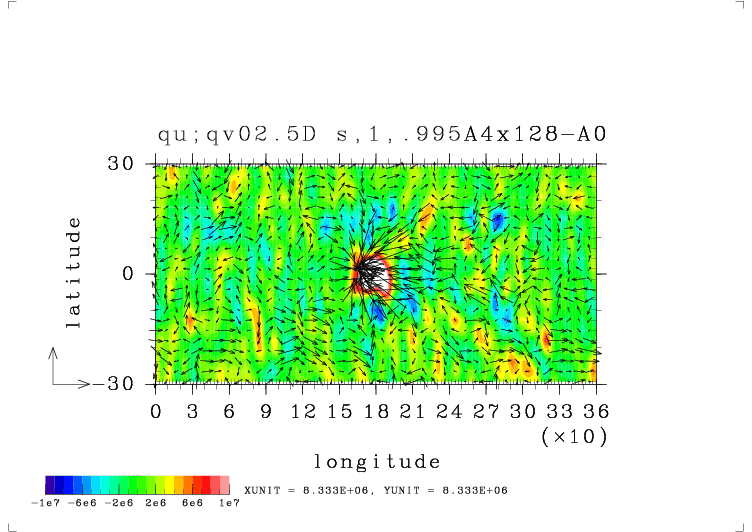

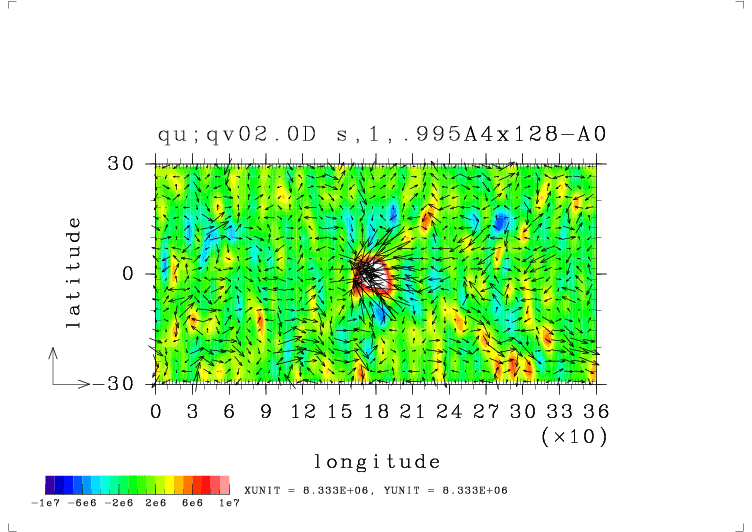

可降水量偏差(W/m^2)と最下層(σ,1,0.995)水蒸気輸送偏差(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 25. アンサンブル実験による可降水量偏差(コンター)(W/m^2)と 最下層(σ,1,0.995)水蒸気輸送(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

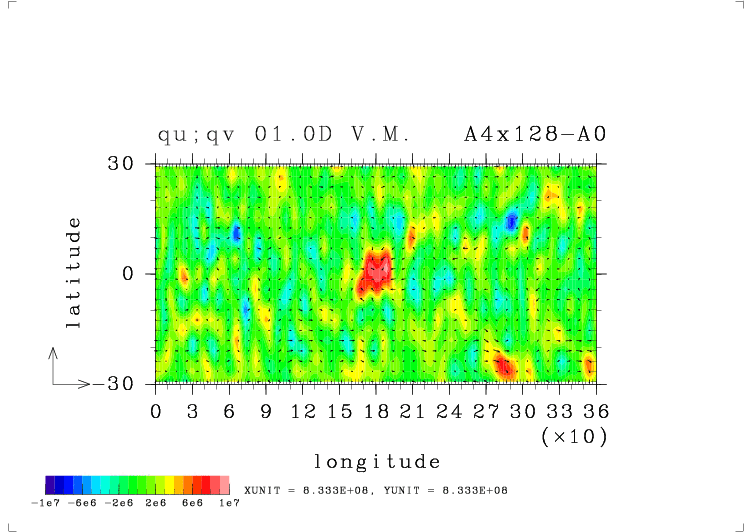

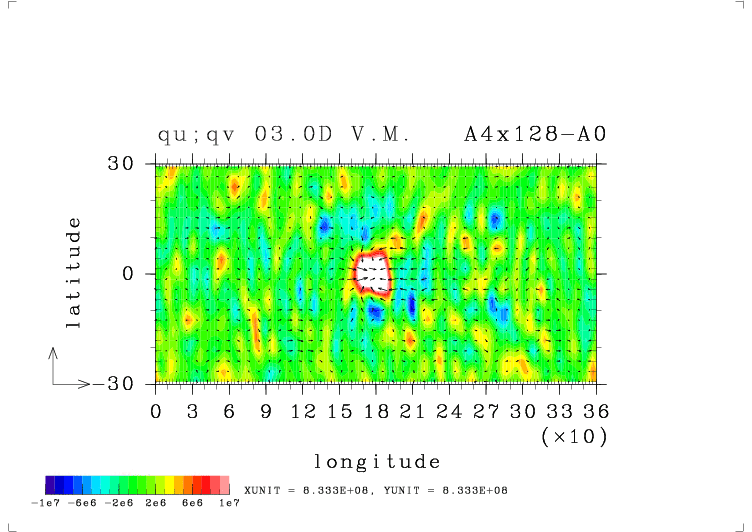

可降水量変差(W/m^2)と鉛直積分水蒸気輸送偏差フラックス(W/m)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 25. アンサンブル実験による可降水量偏差(コンター)(W/m^2)と 鉛直積分水蒸気輸送フラックス(W/m).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.
可降水量変差(W/m^2)と最下層の風ベクトル(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 25. アンサンブル実験による可降水量偏差(コンター)(W/m^2)と 最下層(σ=0.995)の風ベクトル(m/sec).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

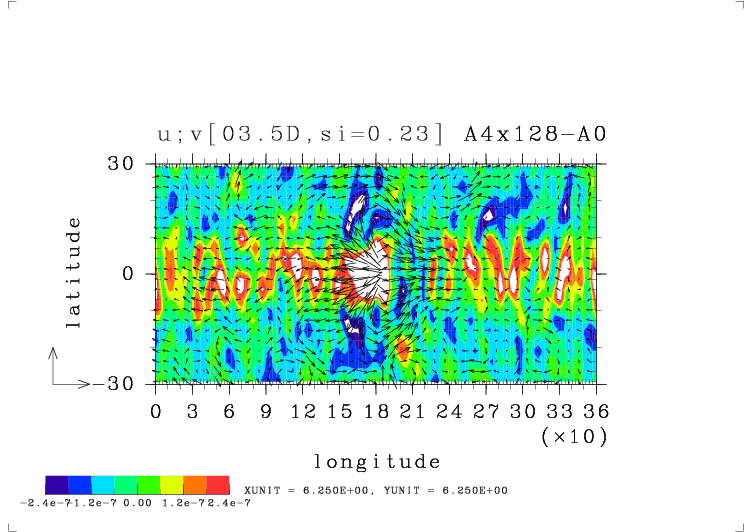

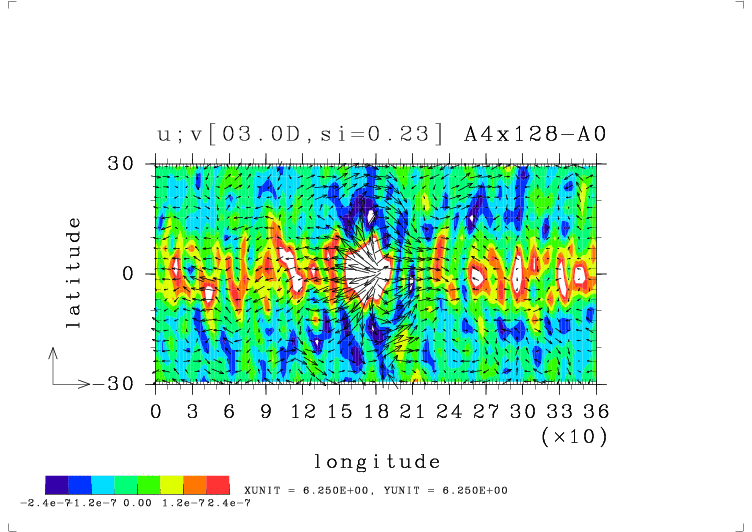

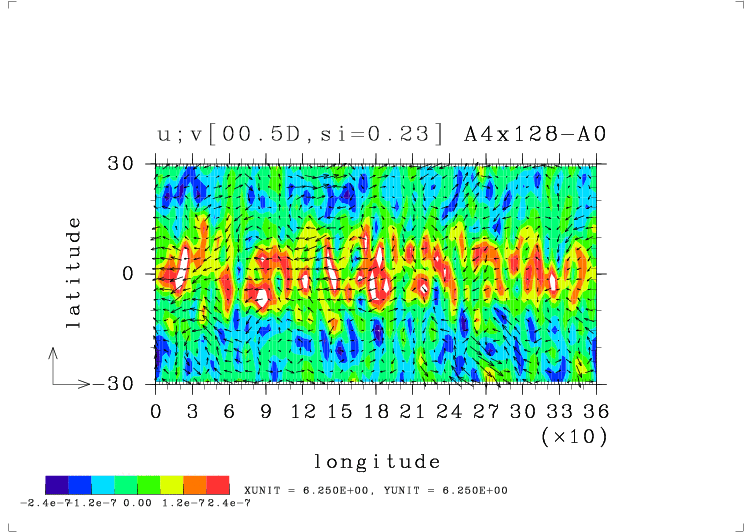

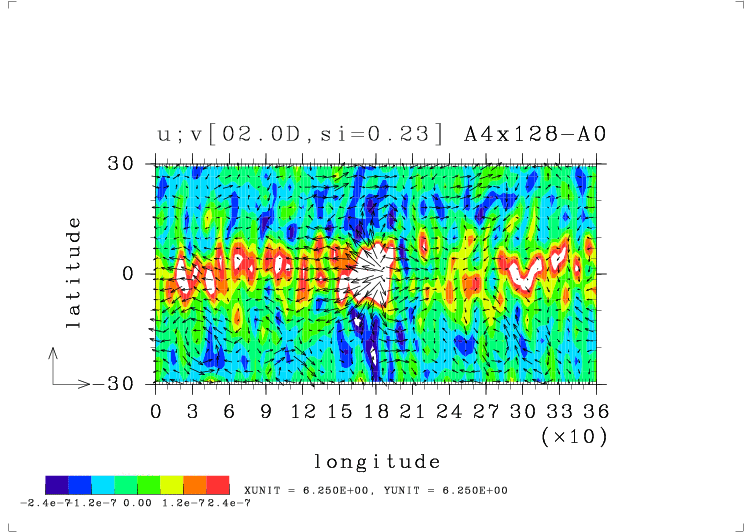

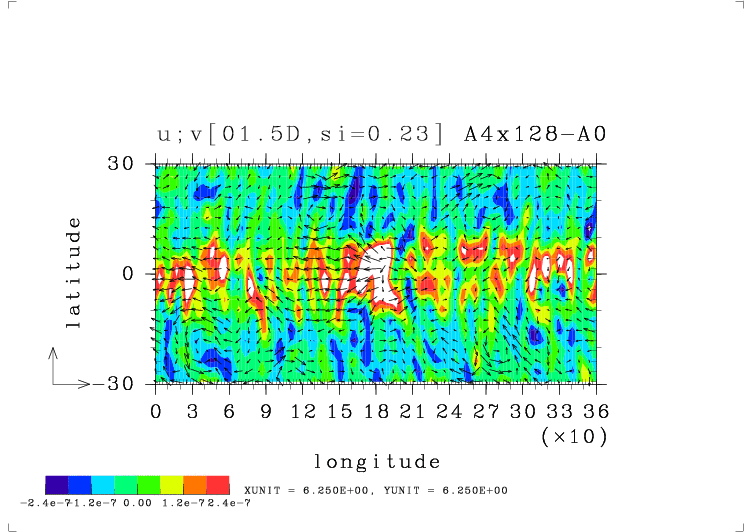

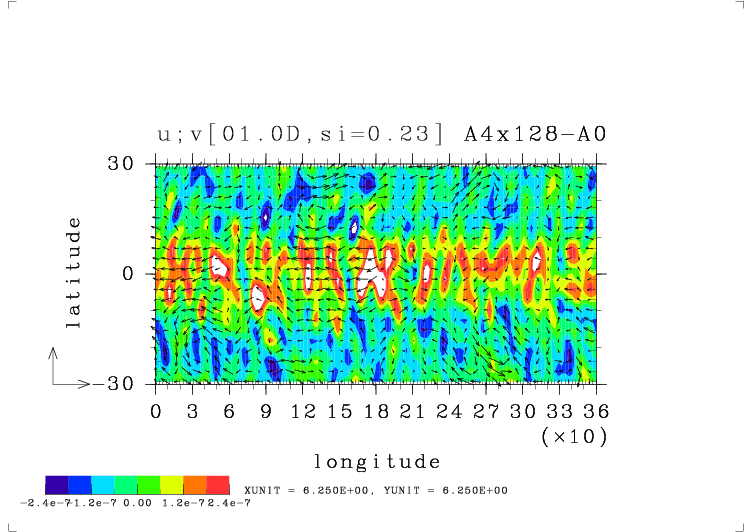

対流圏界面でのσ座標鉛直流と水平風偏差(m/s)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.

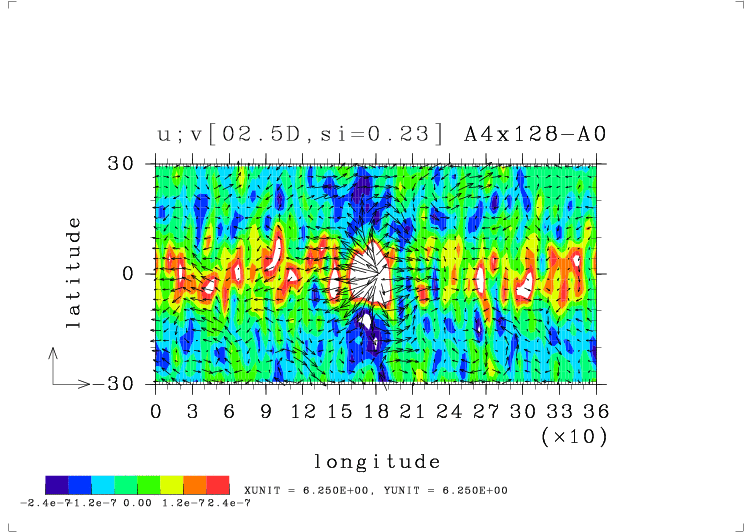

図 26. アンサンブル実験による対流圏界面(σ=0.23)でのσ座標鉛直流(コンター)と 水平風偏差(m/s).
(a) 0.5 日, (b) 1 日, (c) 1.5 日, (d) 2 日, (e) 2.5 日, (f) 3 日, (g) 3.5 日目の水平断面図.

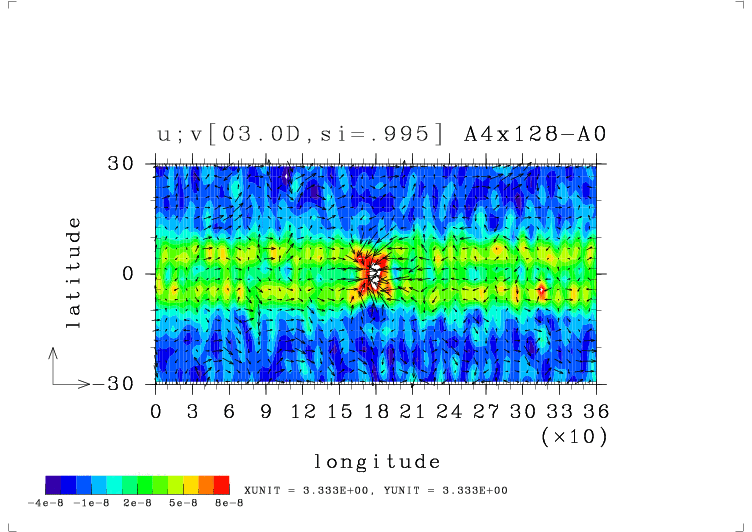

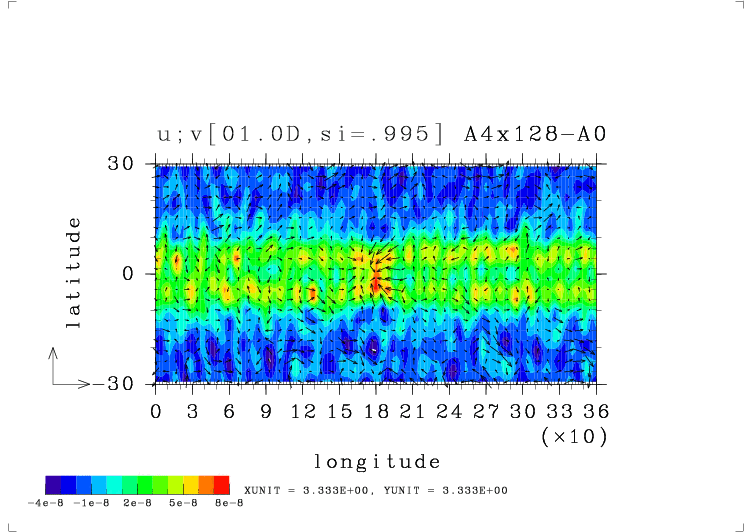

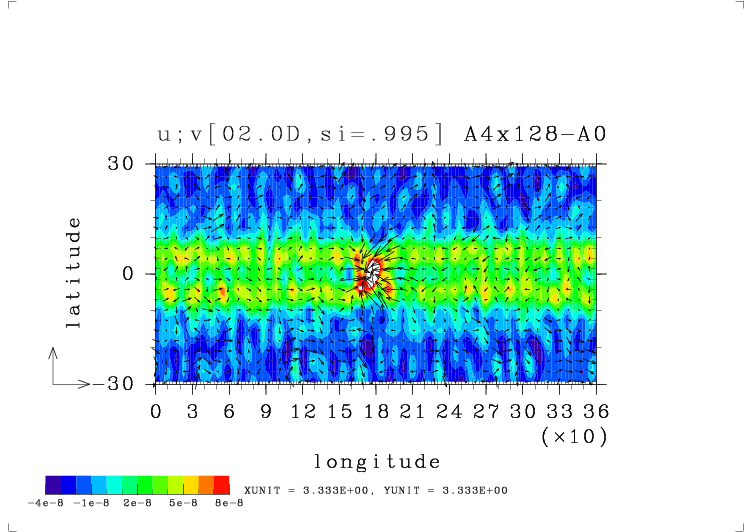

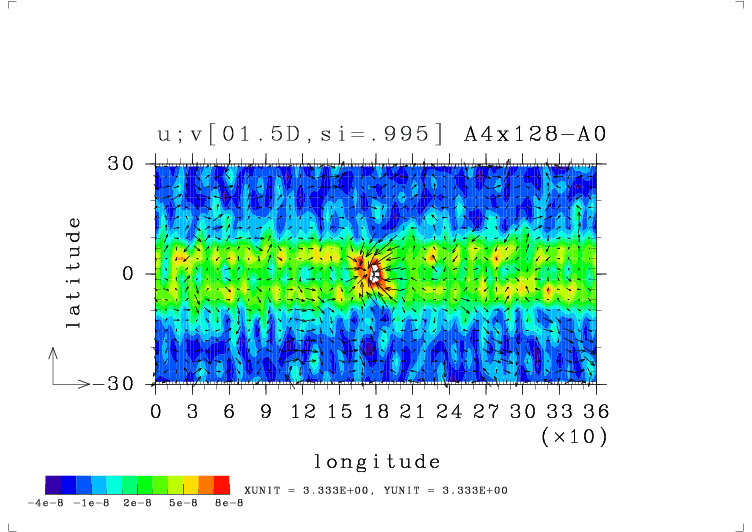

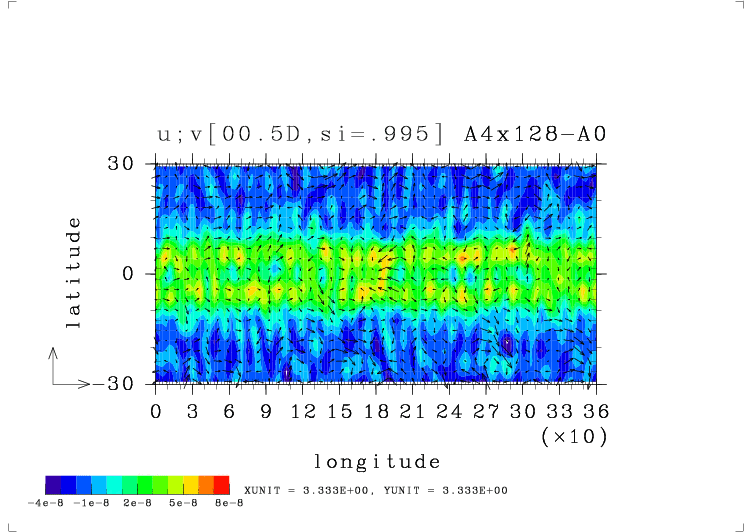

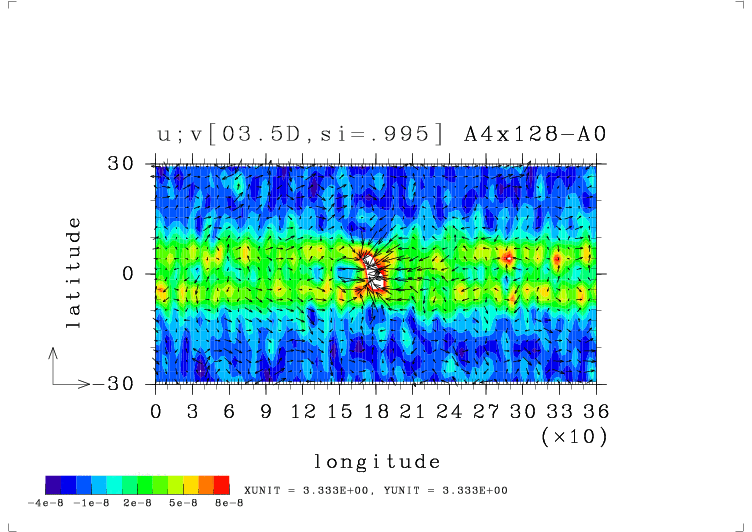

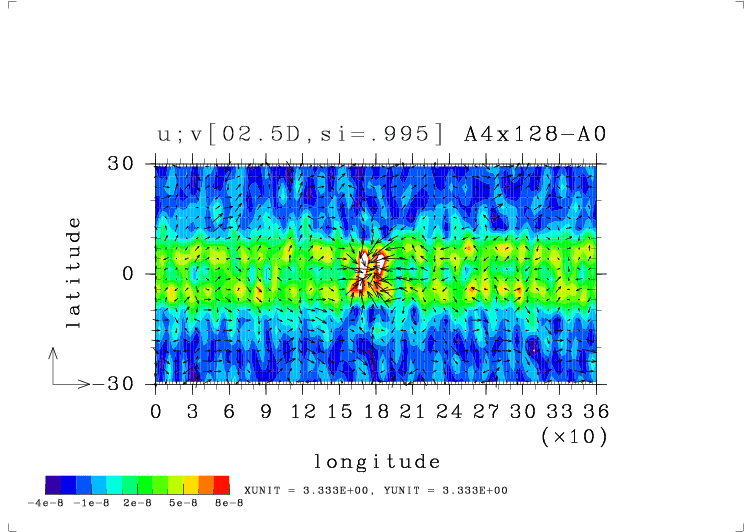

最下層でのσ座標鉛直流(σ=0.98)と水平風偏差(m/s)(σ=0.995)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験によるσ座標鉛直流(コンター)(σ=0.98)と 水平風偏差(m/s)(σ=0.995).

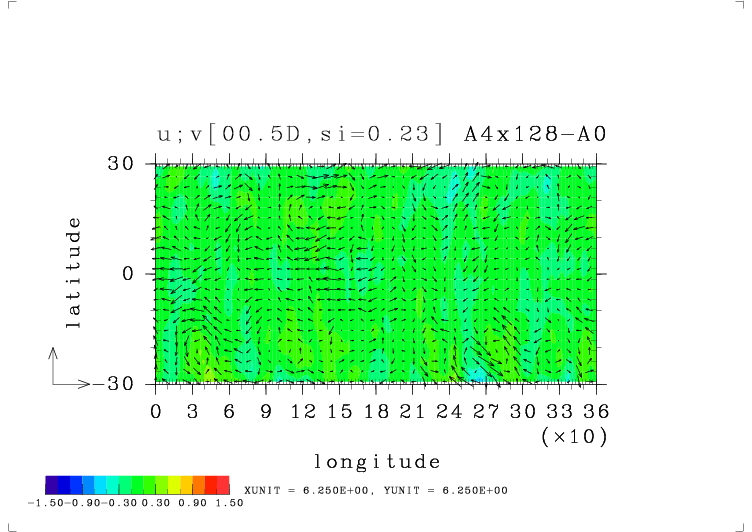

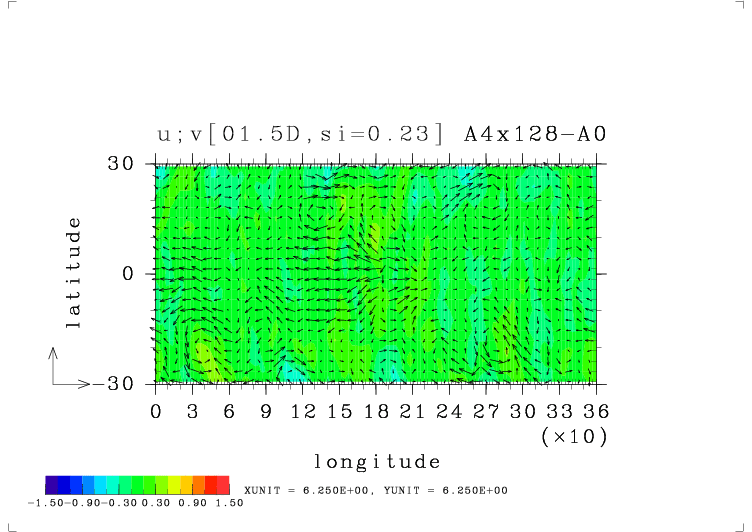

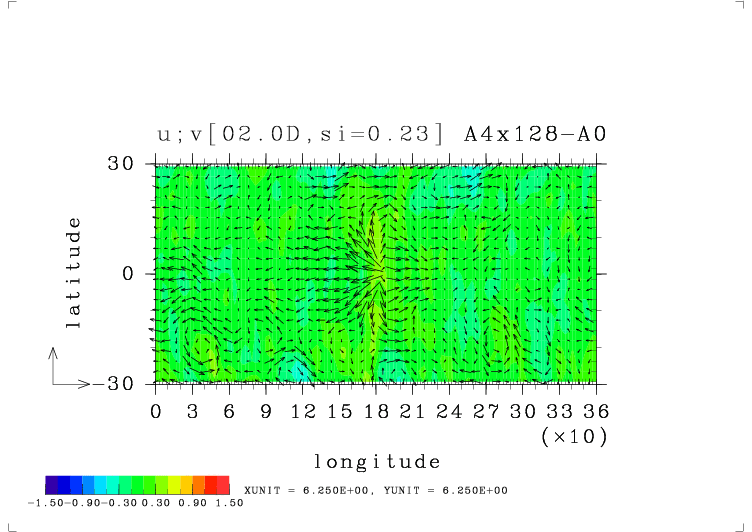

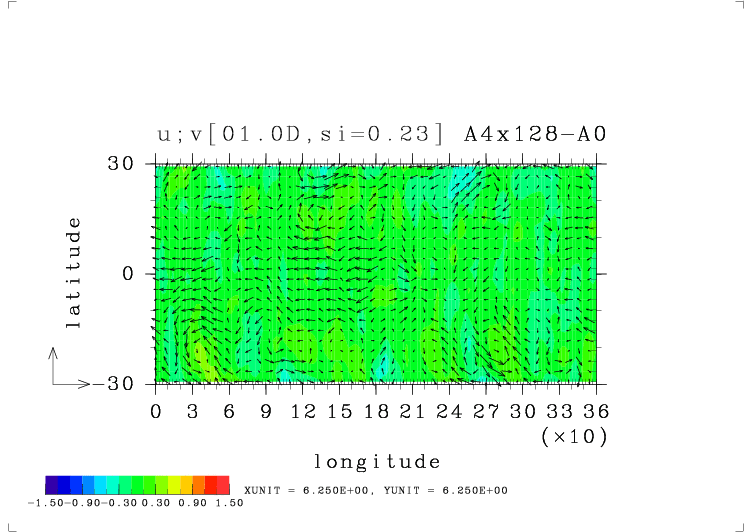

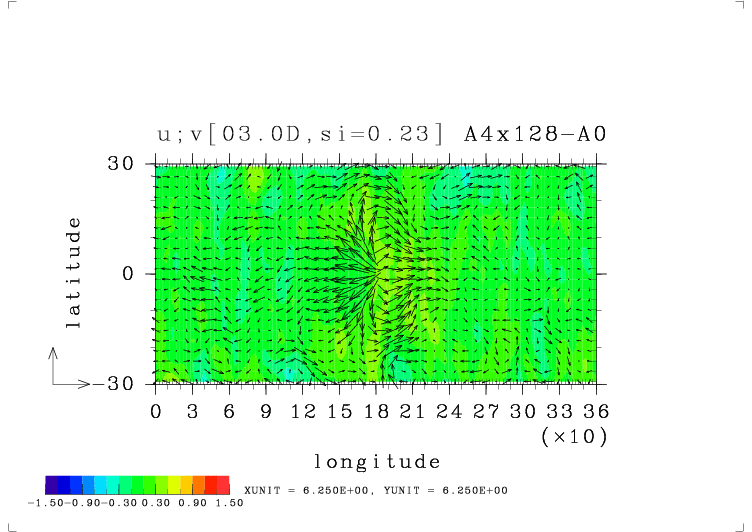

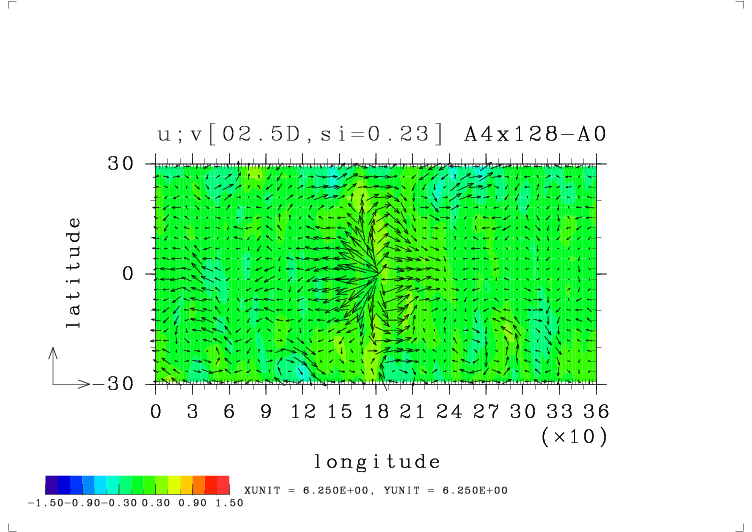

中層の温度偏差(σ=0.55)と上層水平風偏差(m/s)(σ=0.23)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験によるσ座標鉛直流(コンター)(σ=0.98)と 水平風偏差(m/s)(σ=0.995).

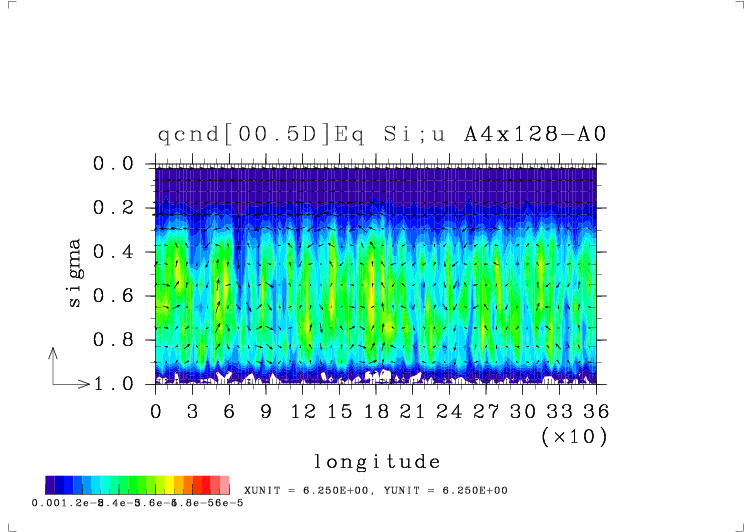

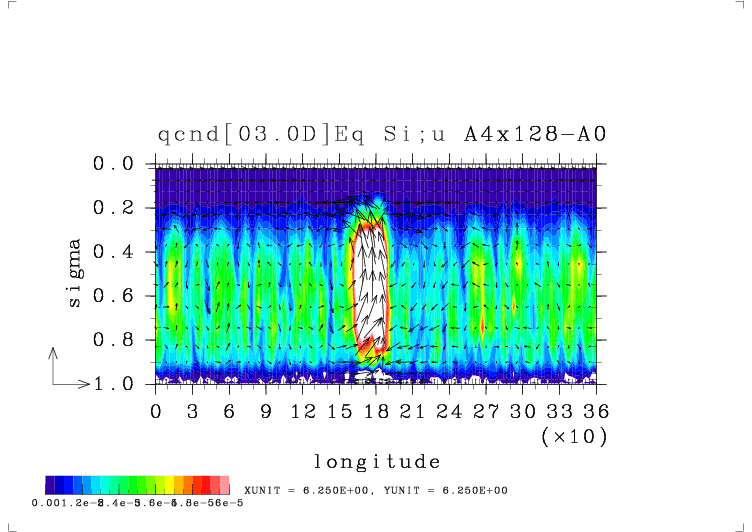

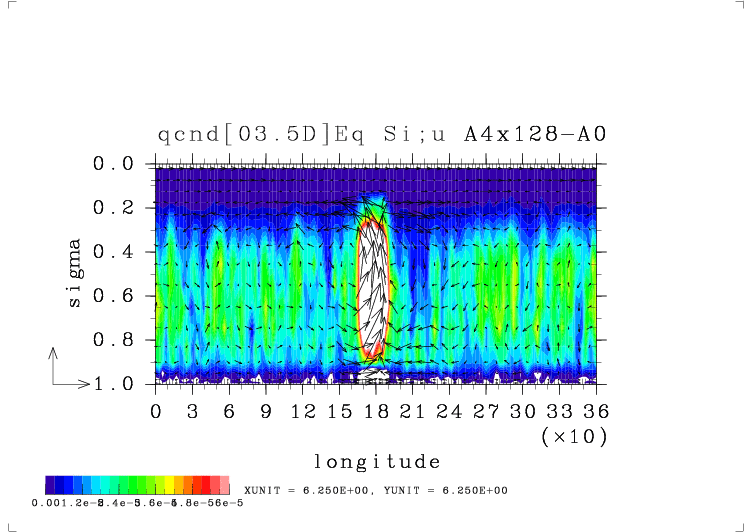

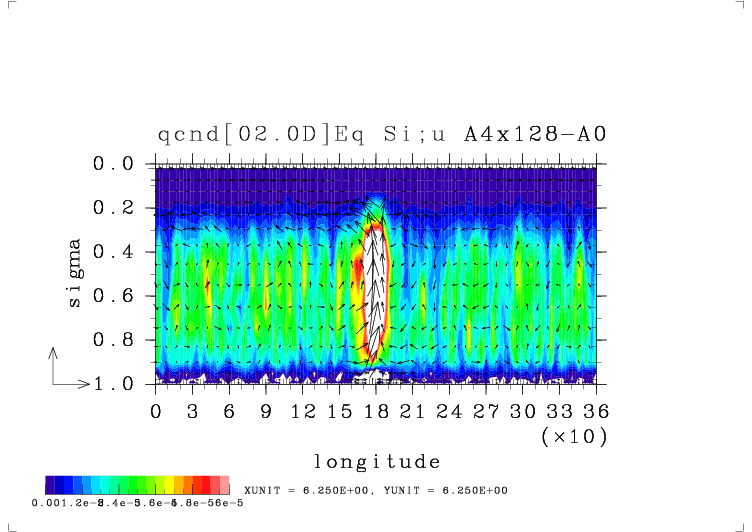

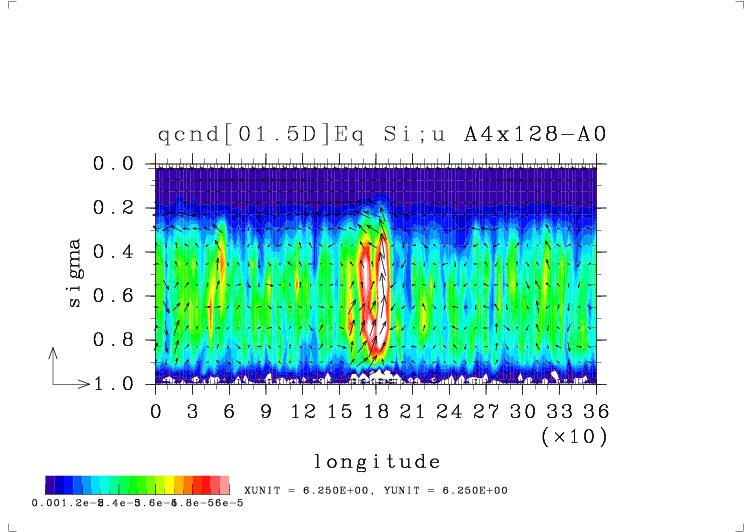

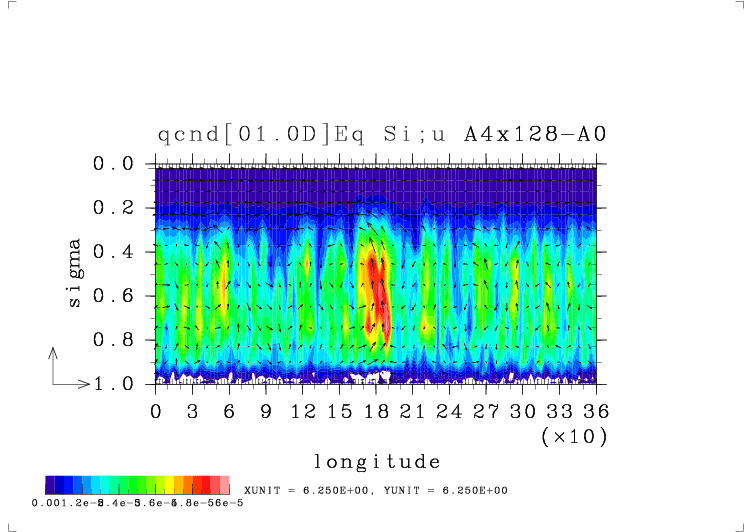

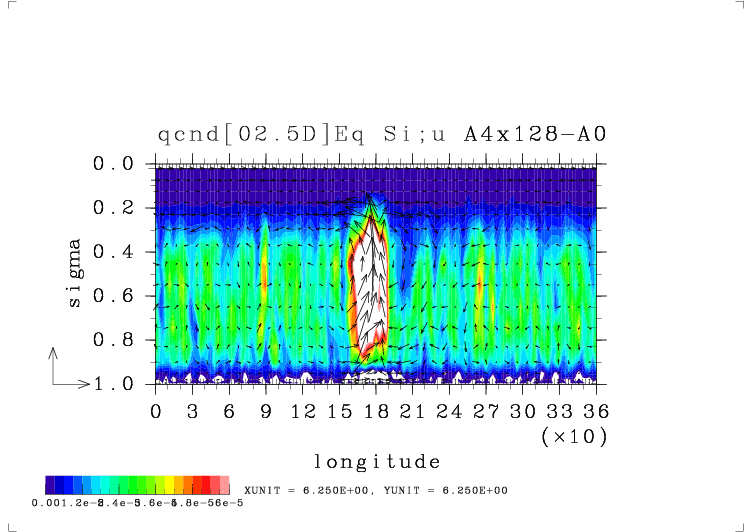

赤道での凝結加熱と東西風鉛直風ベクトル
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による凝結加熱(コンター)(K/sec)と 東西風鉛直風偏差ベクトル(m/s)(σ=0.995). 鉛直風はデータ自体を 2^22 倍している.

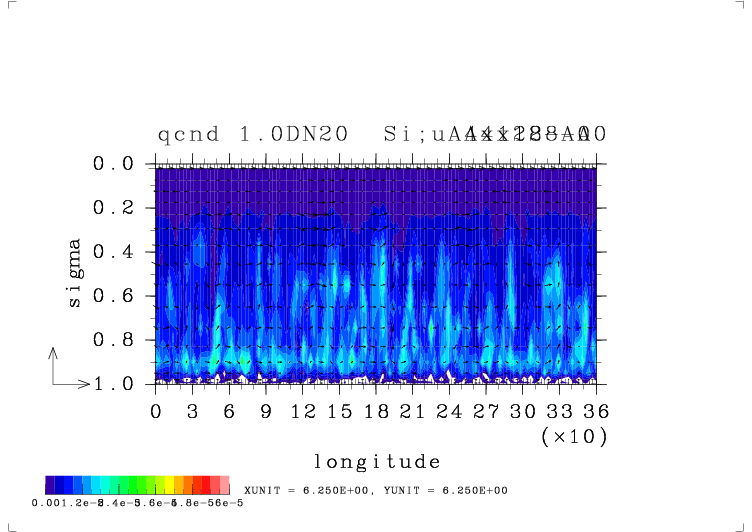

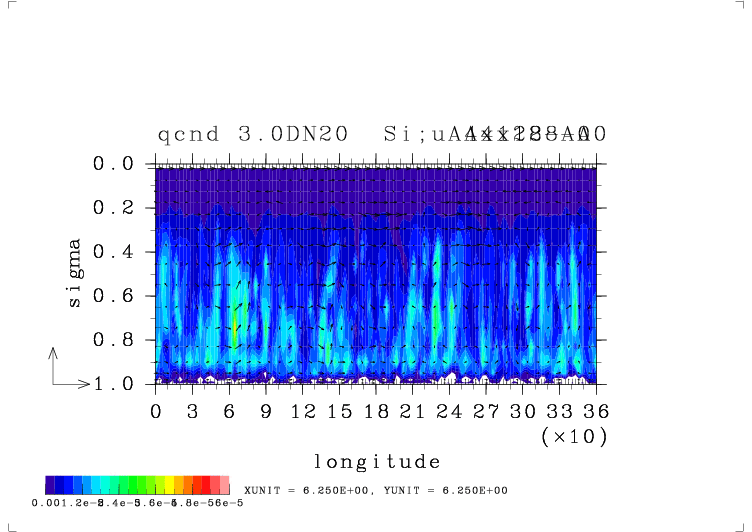

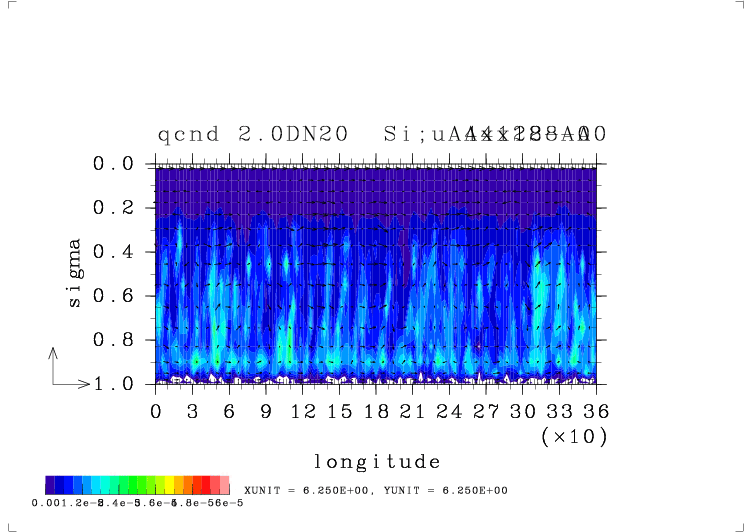

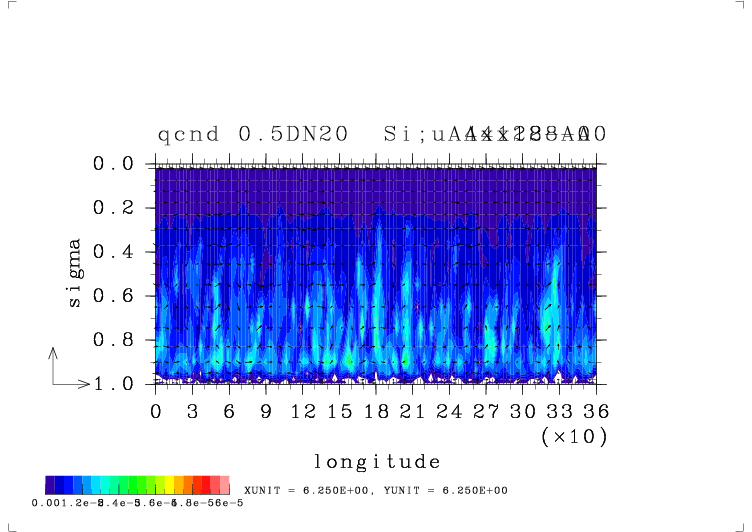

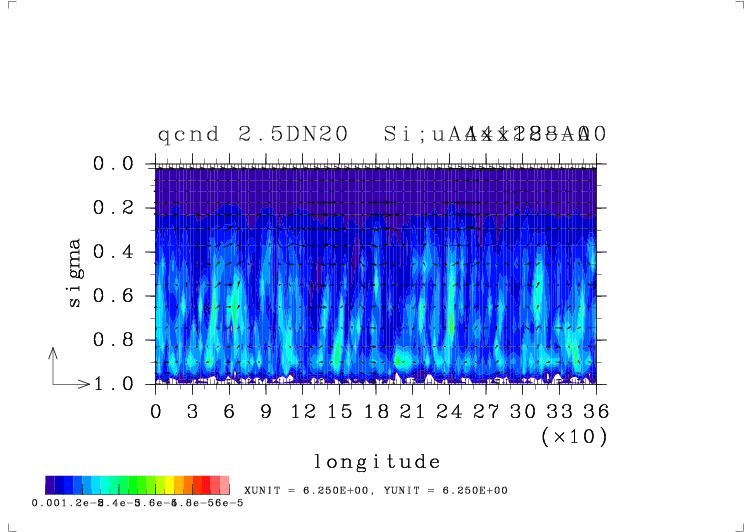

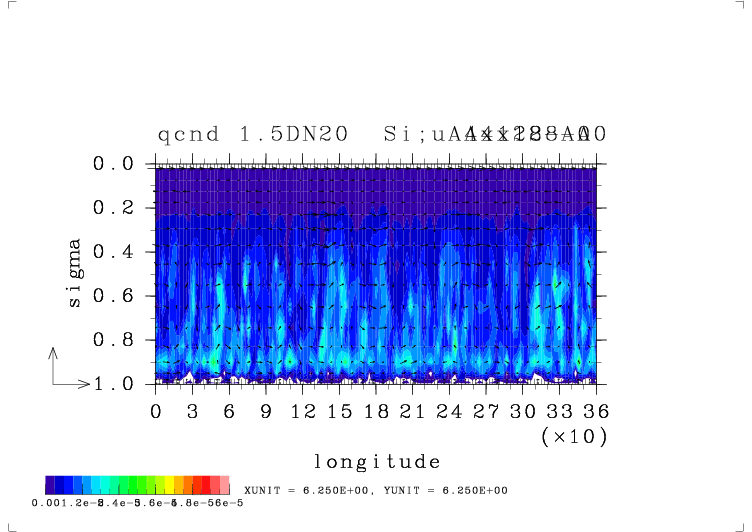

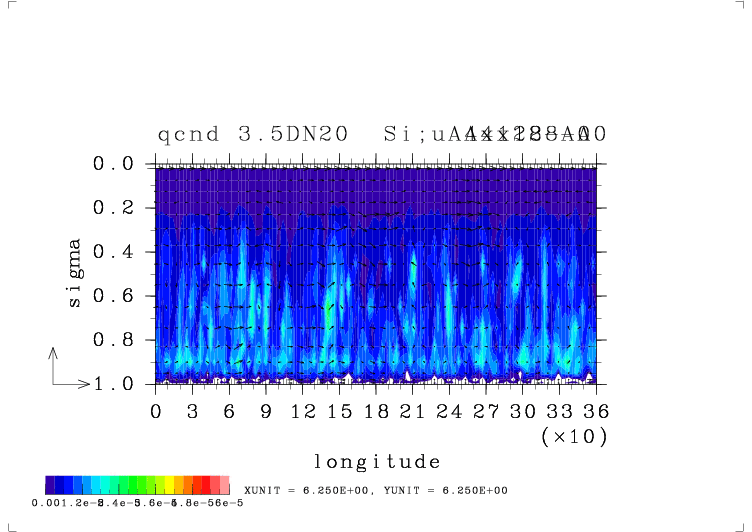

北緯 20 度での凝結加熱と東西風鉛直風ベクトル
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による凝結加熱(コンター)(K/sec)と 東西風鉛直風偏差ベクトル(m/s)(σ=0.995). 鉛直風はデータ自体を 2^22 倍している.

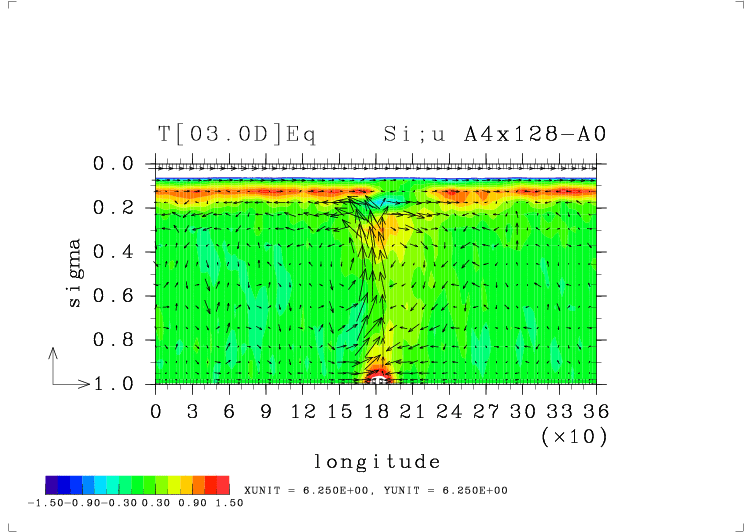

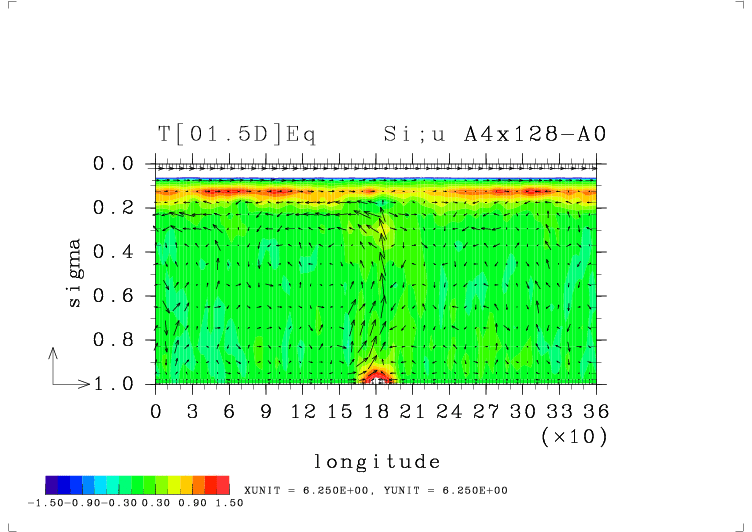

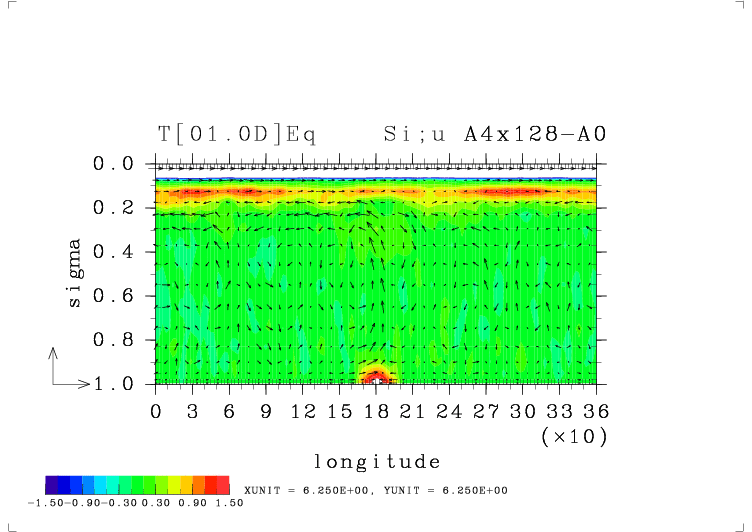

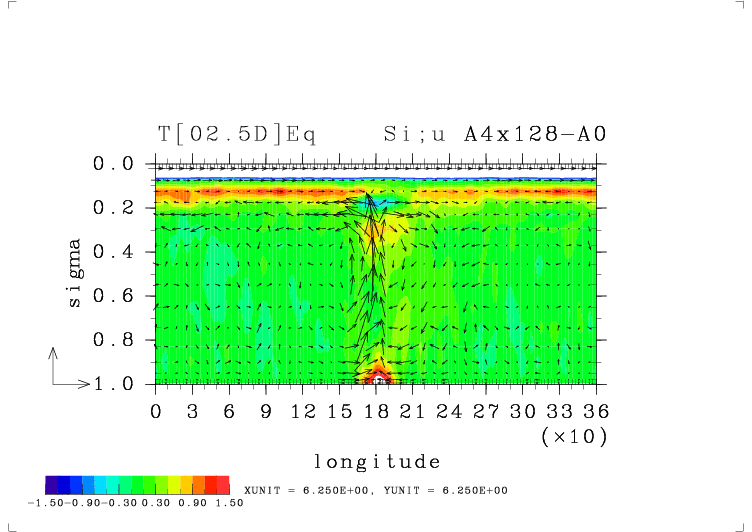

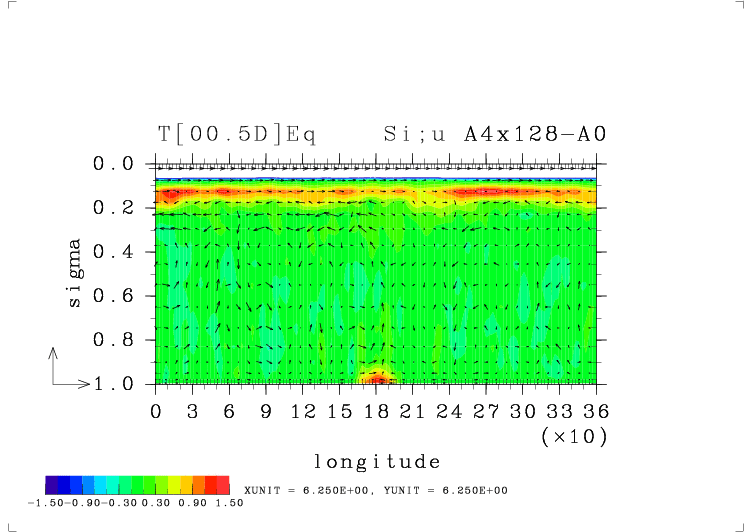

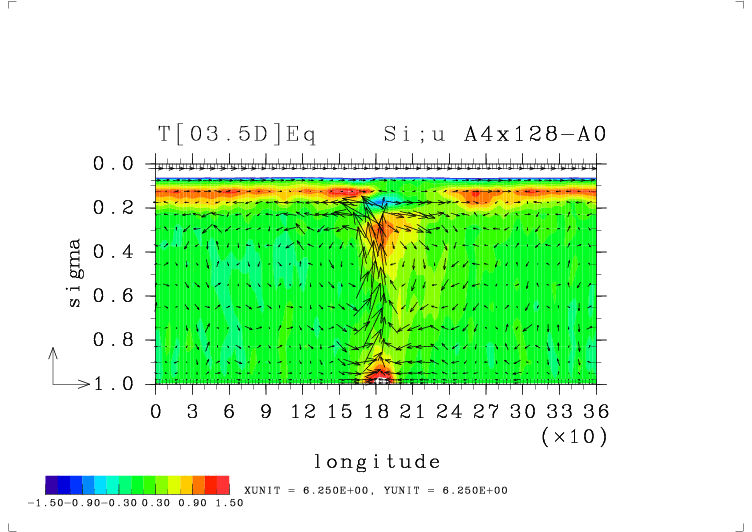

赤道での温度偏差(K)と東西風鉛直風ベクトル(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による赤道での温度偏差(コンター)(K)と 東西風鉛直風偏差ベクトル(m/s)(σ=0.995). 鉛直風はデータ自体を 2^22 倍している.

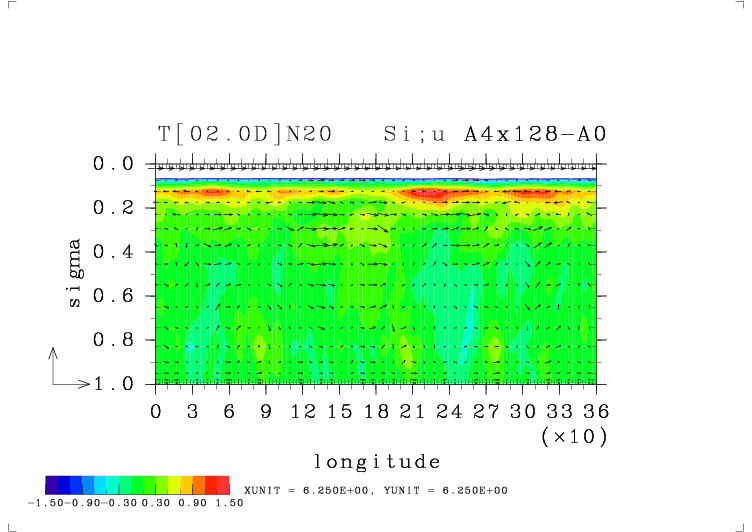

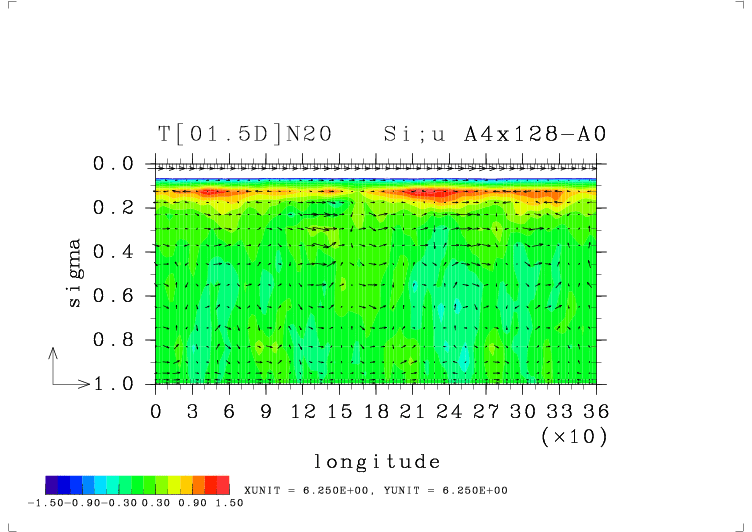

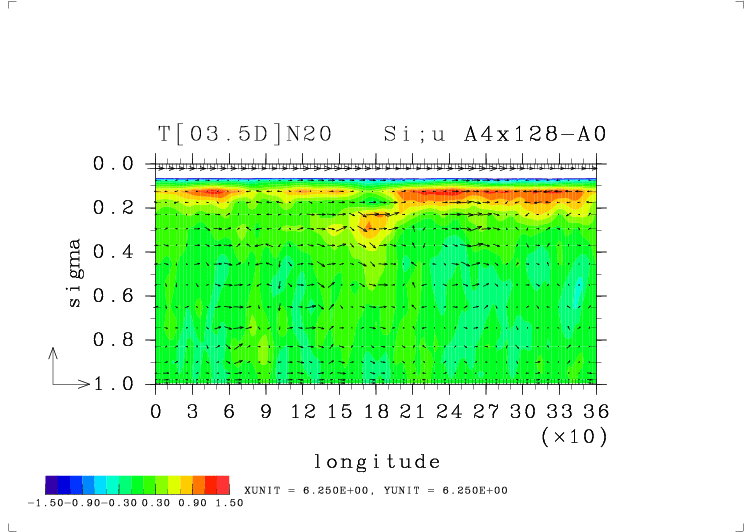

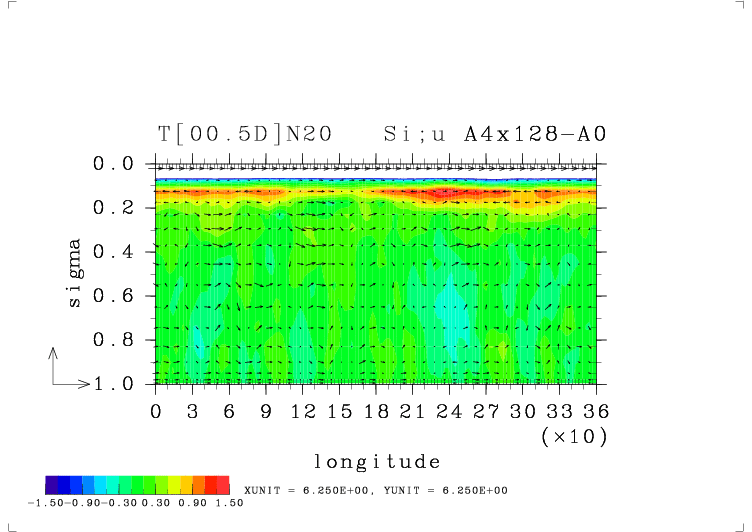

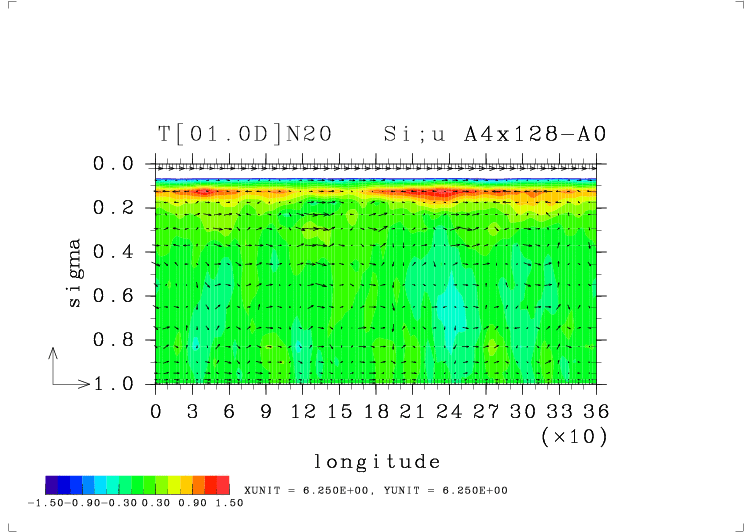

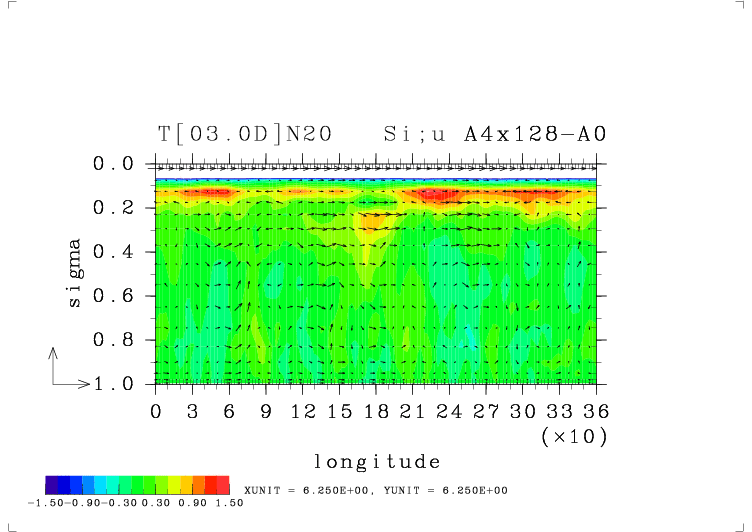

北緯 20 度での温度偏差(K)と東西風鉛直風ベクトル(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による北緯 20 度での温度偏差(コンター)(K)と 東西風鉛直風偏差ベクトル(m/s)(σ=0.995). 鉛直風はデータ自体を 2^22 倍している.

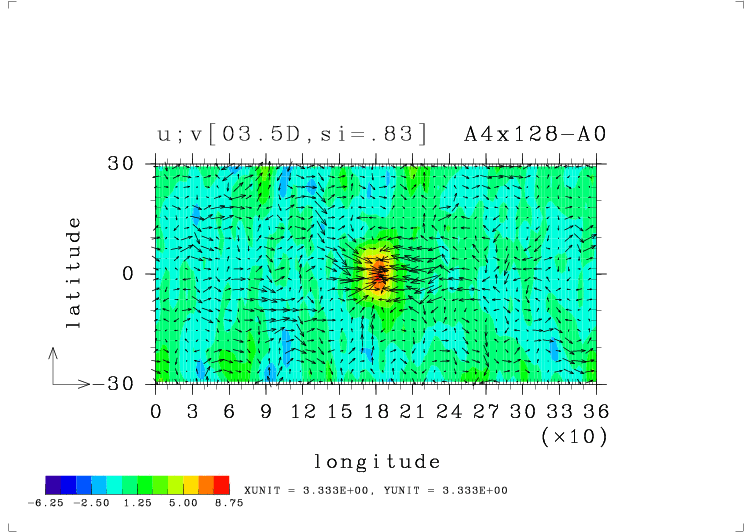

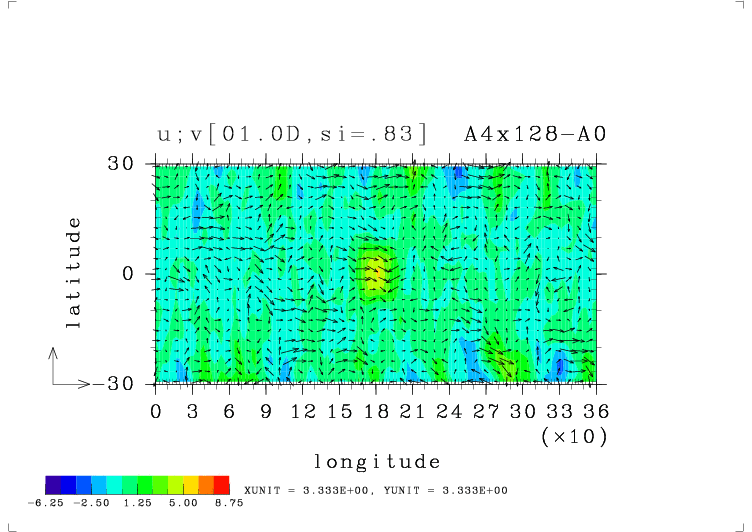

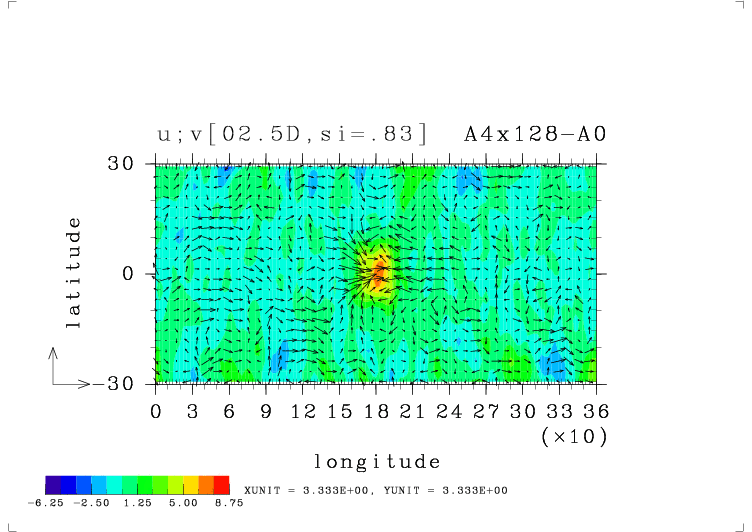

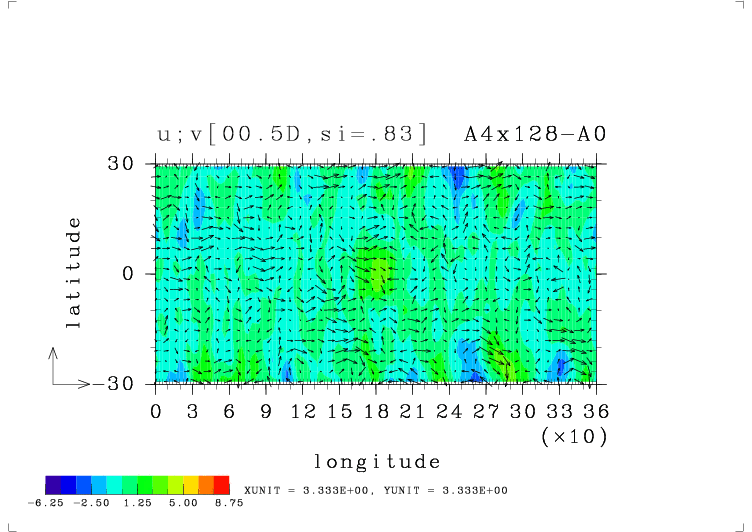

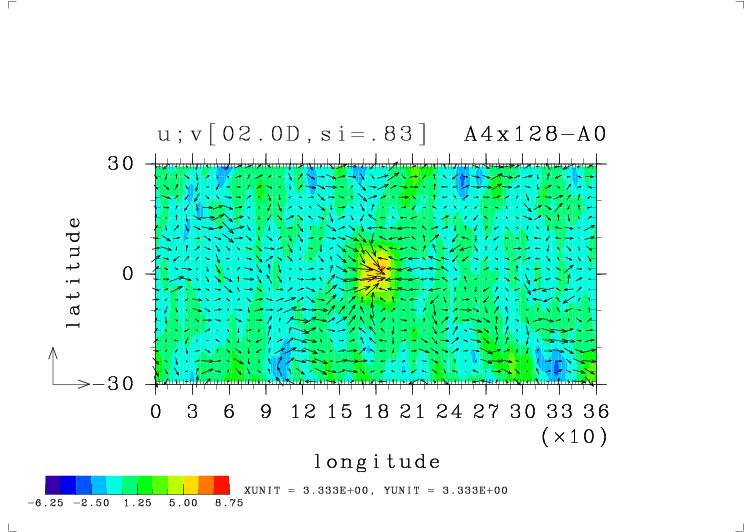

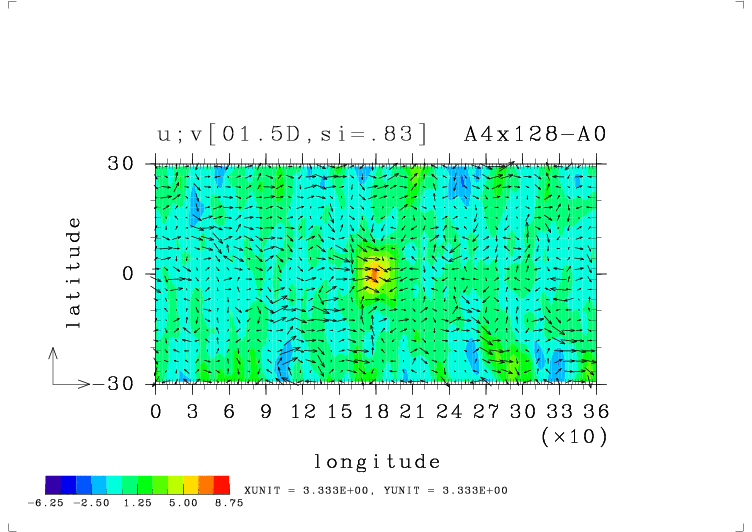

下層(σ=0.83)でのジオポテンシャル偏差(m)と水平風偏差ベクトル(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による 下層(σ=0.83)でのジオポテンシャル偏差(m)と水平風偏差ベクトル(m/sec)

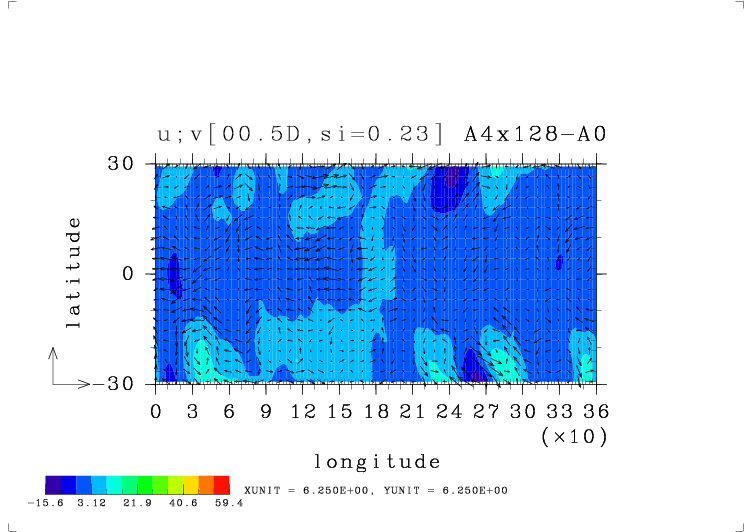

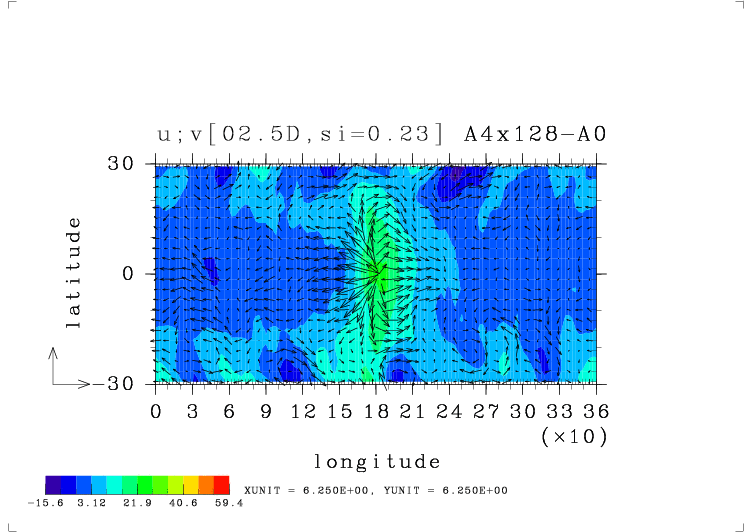

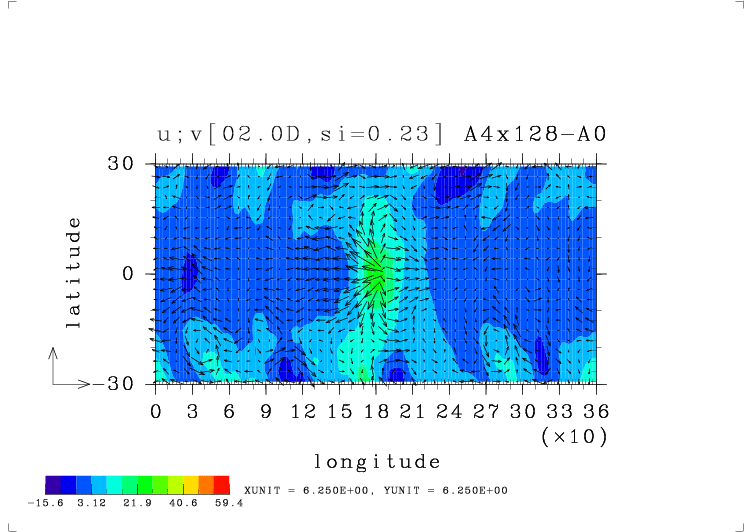

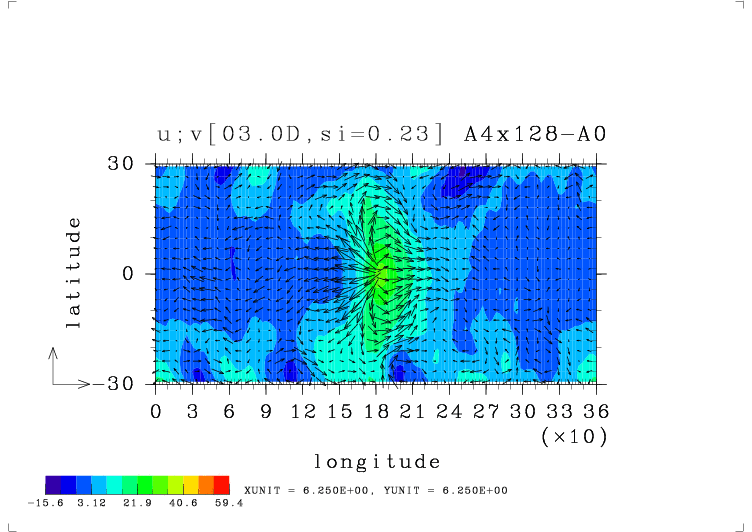

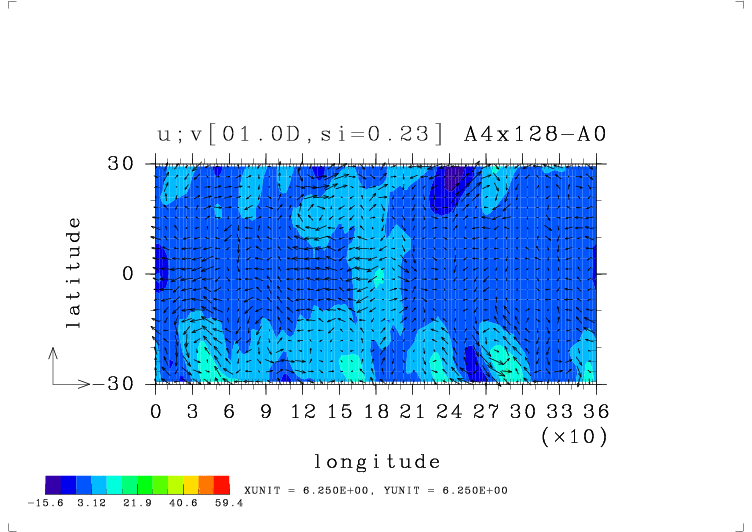

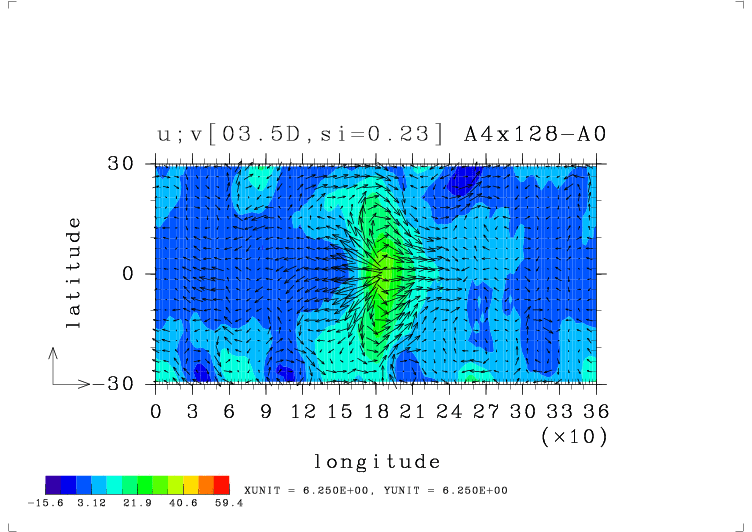

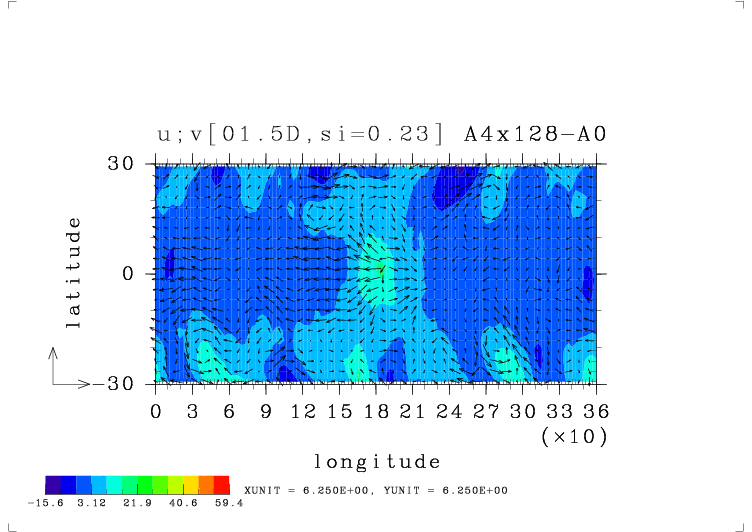

上層(σ=0.23)でのジオポテンシャル偏差(m)と水平風偏差ベクトル(m/sec)
(a) (b) (c) (d) (e) (f) (g) 他全図. | アニメーション.
図 27. アンサンブル実験による 上層(σ=0.23)でのジオポテンシャル偏差(m)と水平風偏差ベクトル(m/sec)
