[ SPMODEL 球面浅水モデルを用いた Williamson et al. (1992) のテスト]

ケース 4: 局在した非線形帯状地衡流 (U = 20 m/sec, Ucosφ, Vcosφ を使った場合)

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果



初期値 (t=0)

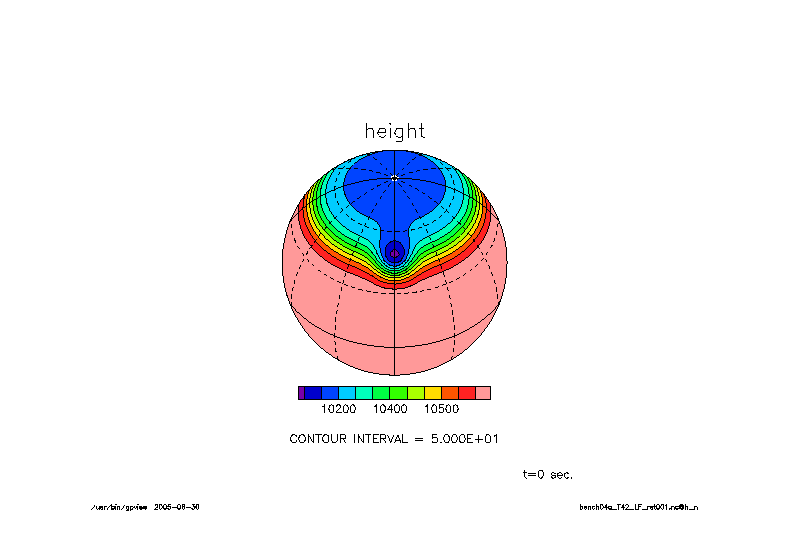

h の分布

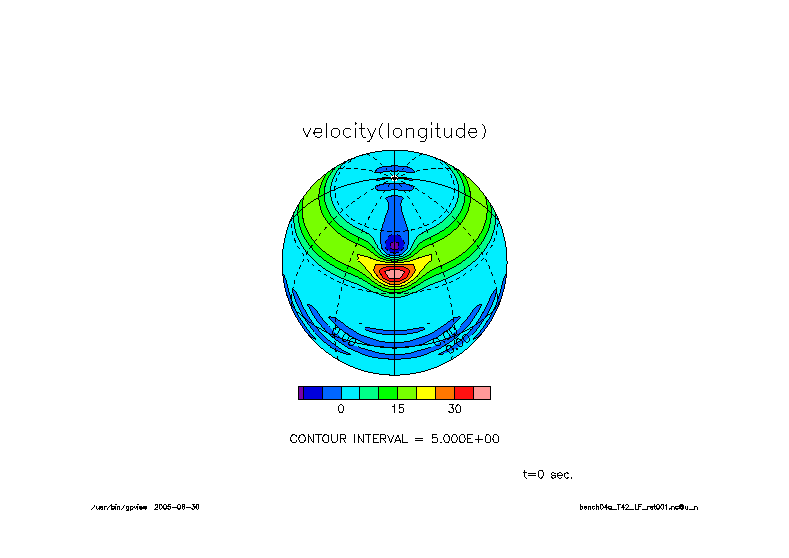

u の分布

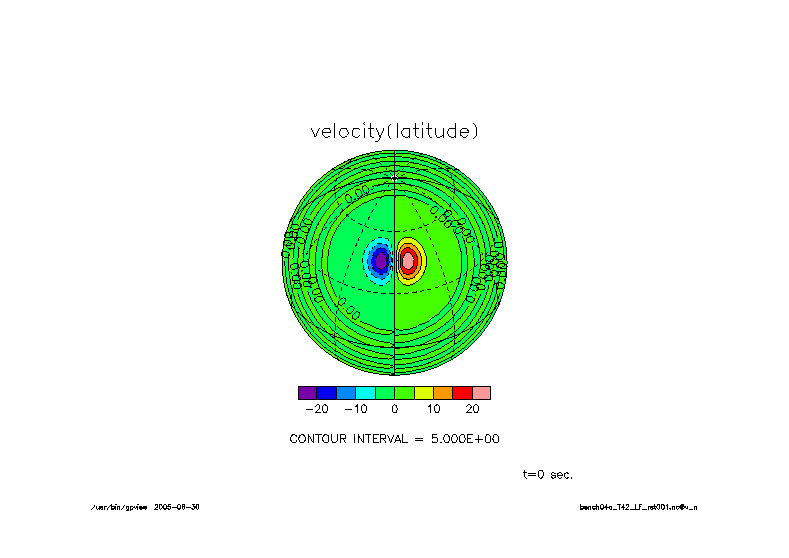

v の分布



5 日後 (t=432000 sec)

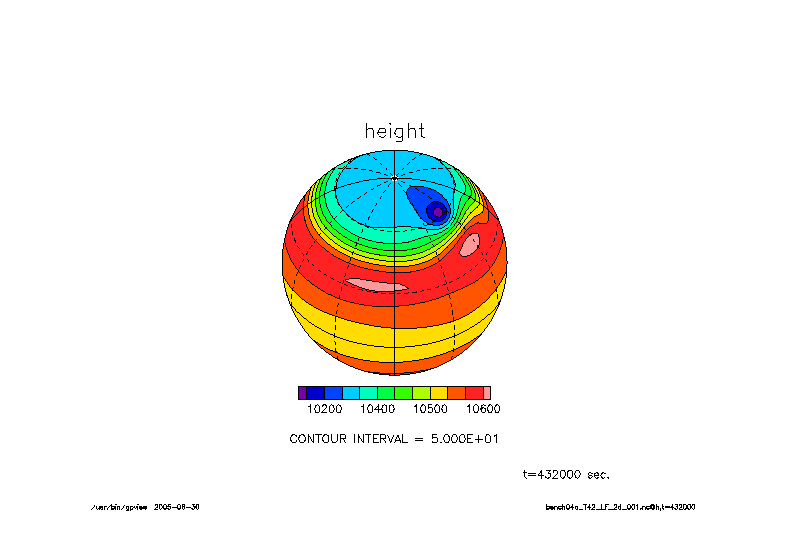

h の分布

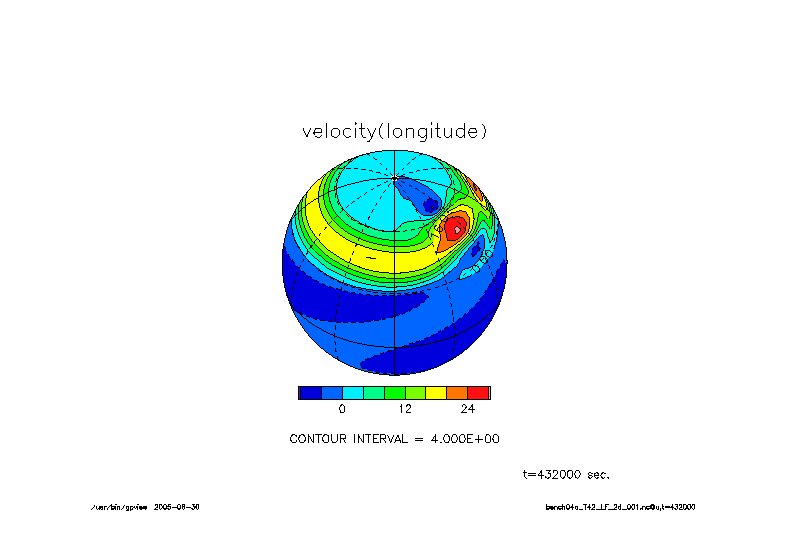

u の分布

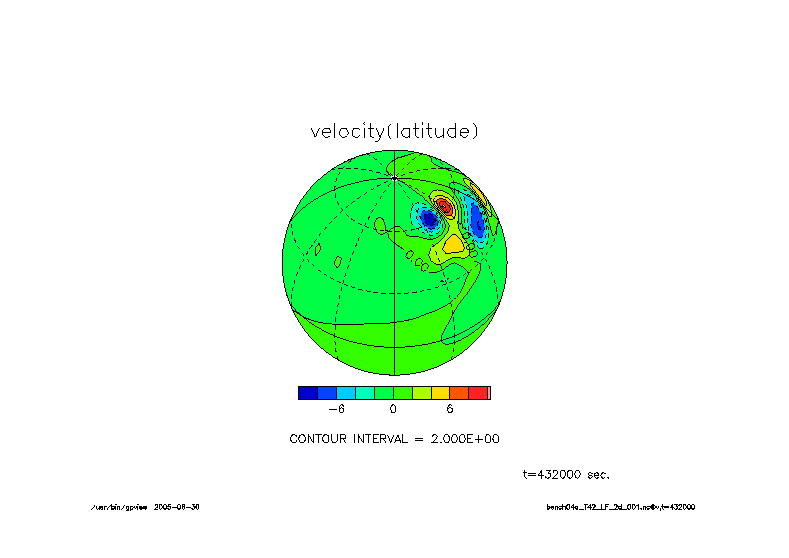

v の分布

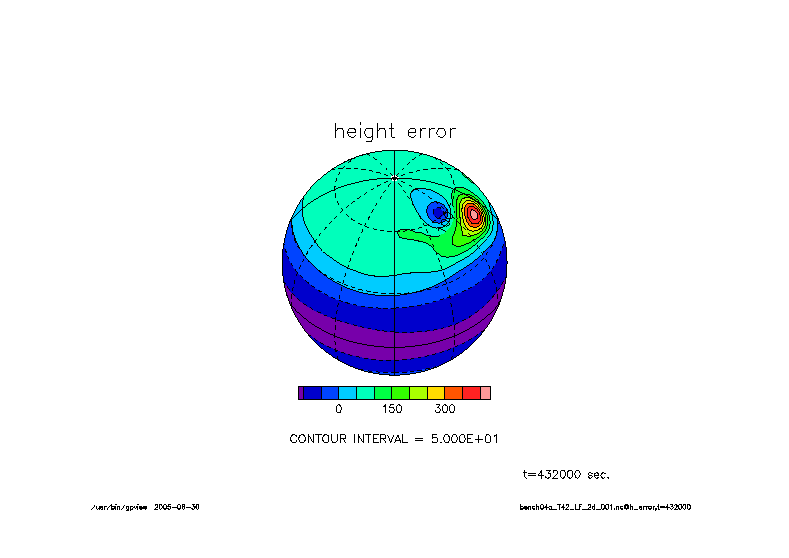

h の解析解からの誤差

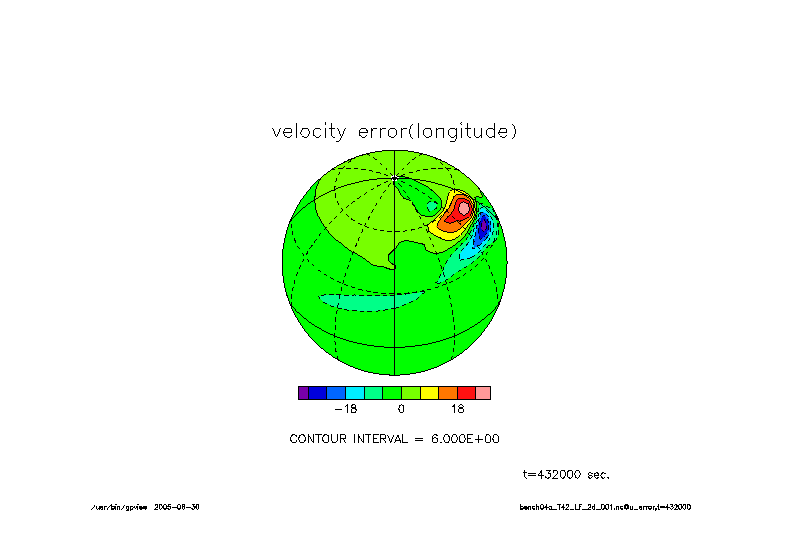

u の解析解からの誤差

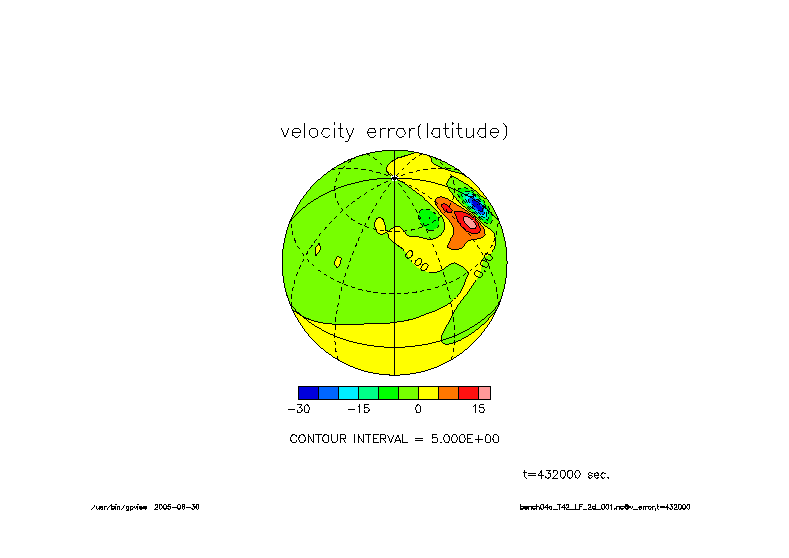

v の解析解からの誤差



規格化された h の全球誤差

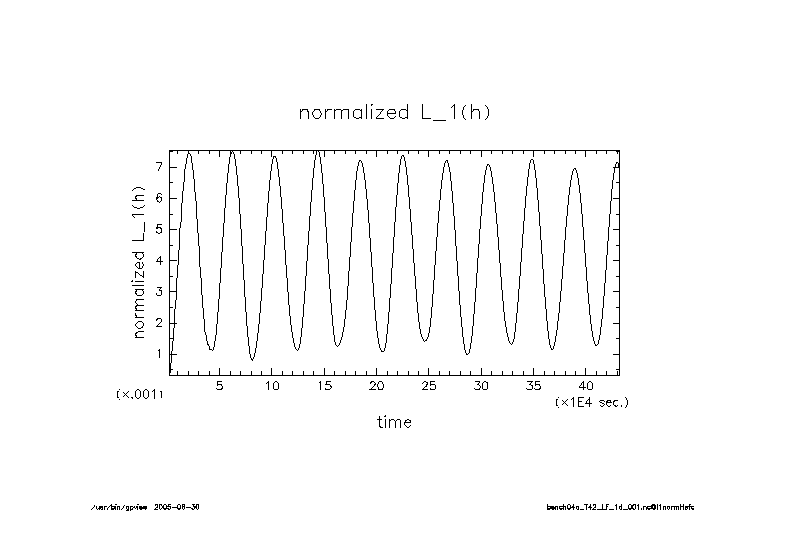

L1 ノルム

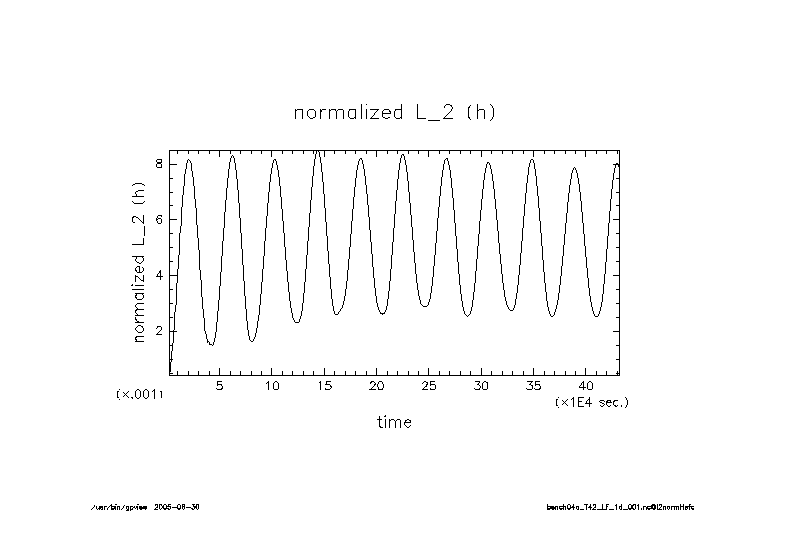

L2 ノルム

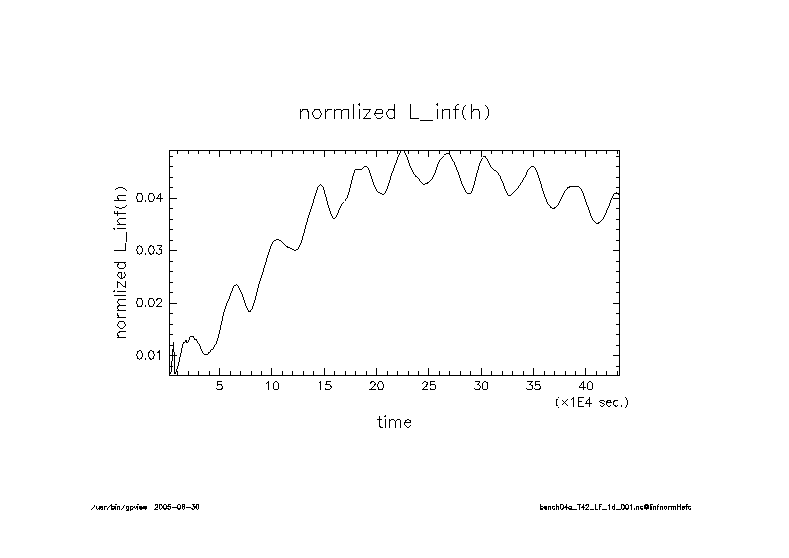

L ノルム



規格化された V の全球誤差

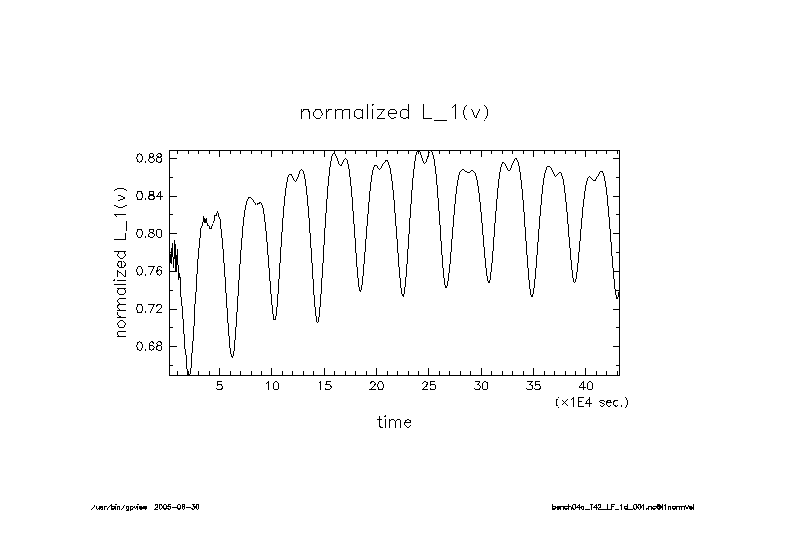

L1 ノルム

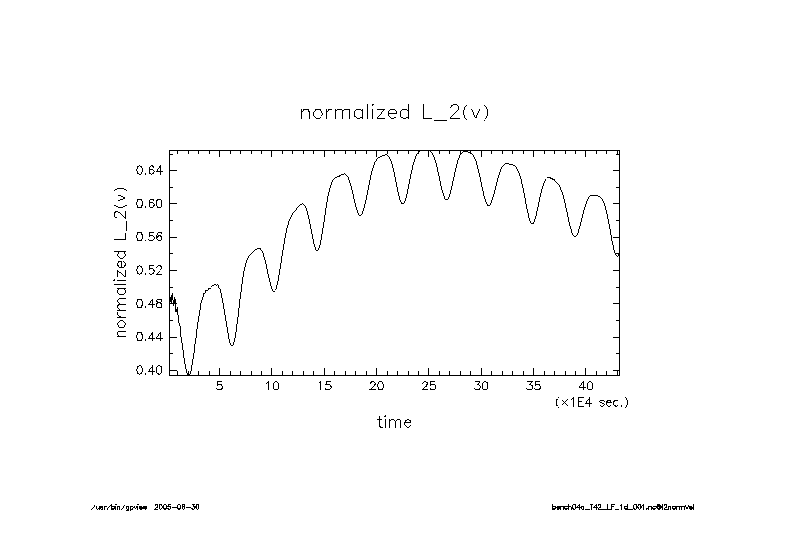

L2 ノルム

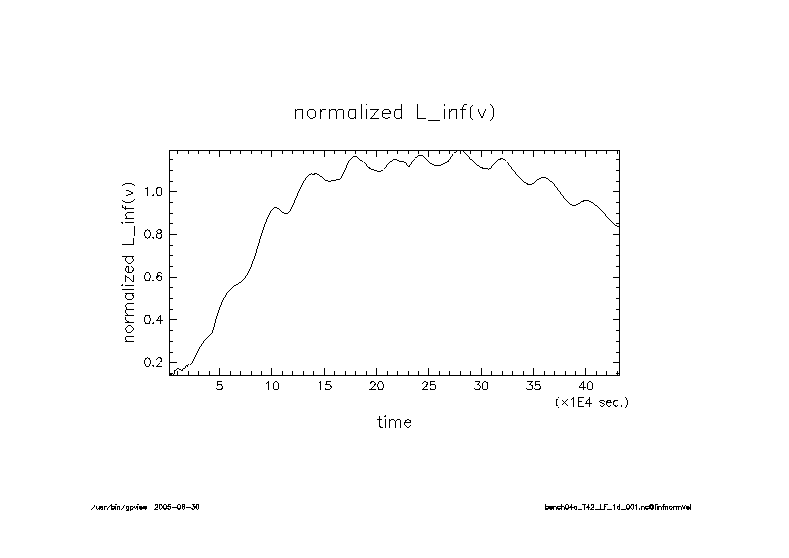

L ノルム
