[ SPMODEL 球面浅水モデルを用いた Williamson et al. (1992) のテスト]

ケース 6: ロスビー・ハウルヴィッツ波

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果



初期値 (t=0)

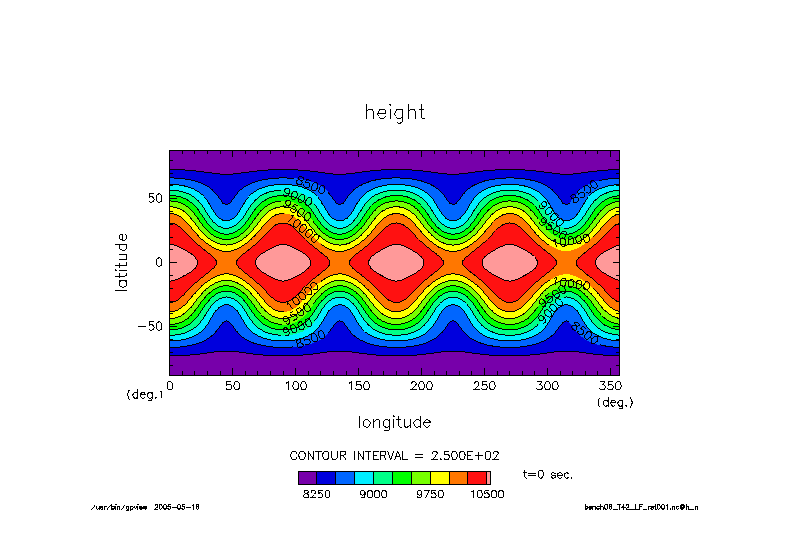

h の分布

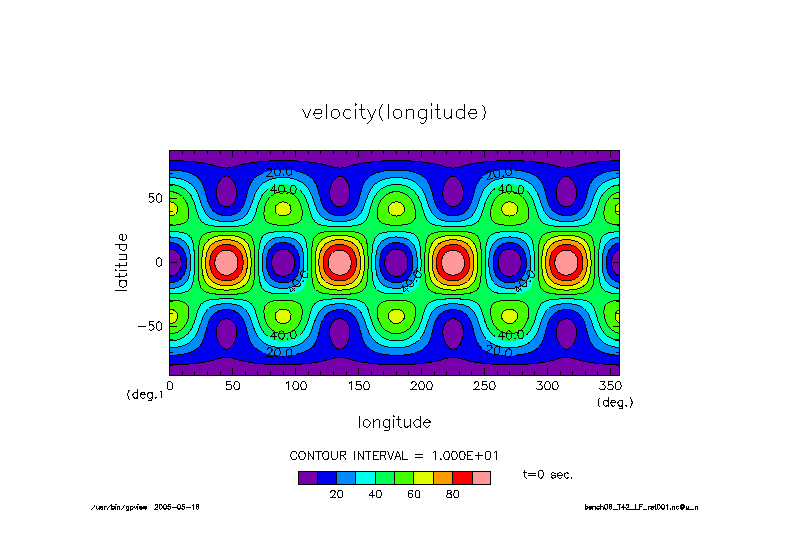

u の分布

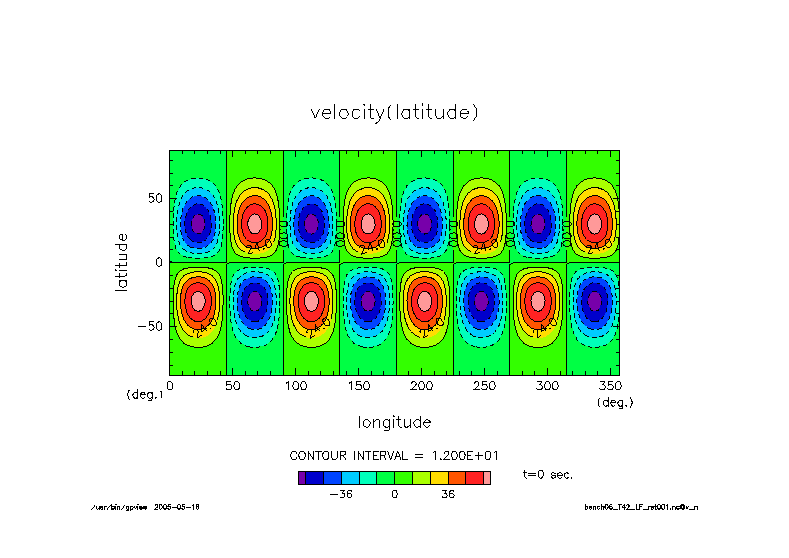

v の分布



1 日後 (t=86400 sec)

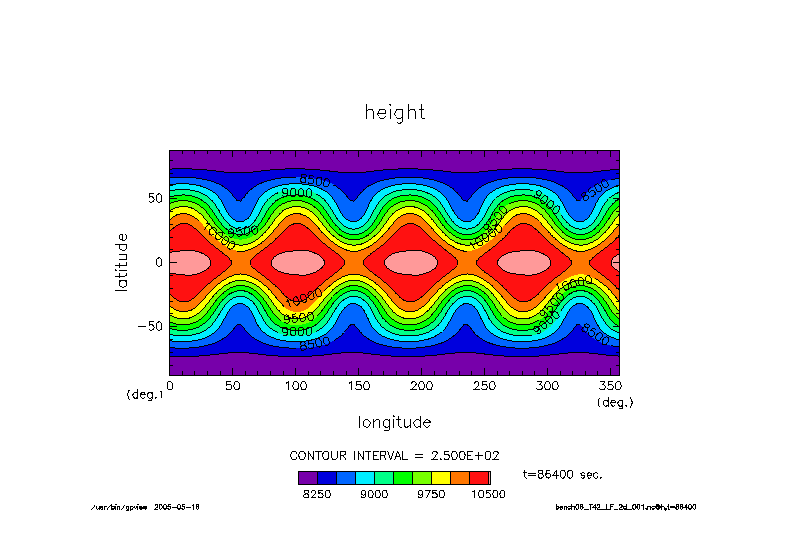

h の分布

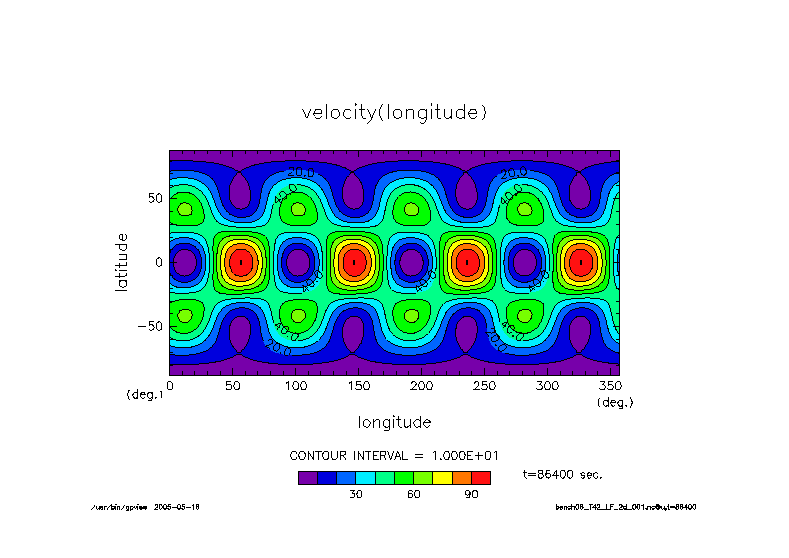

u の分布

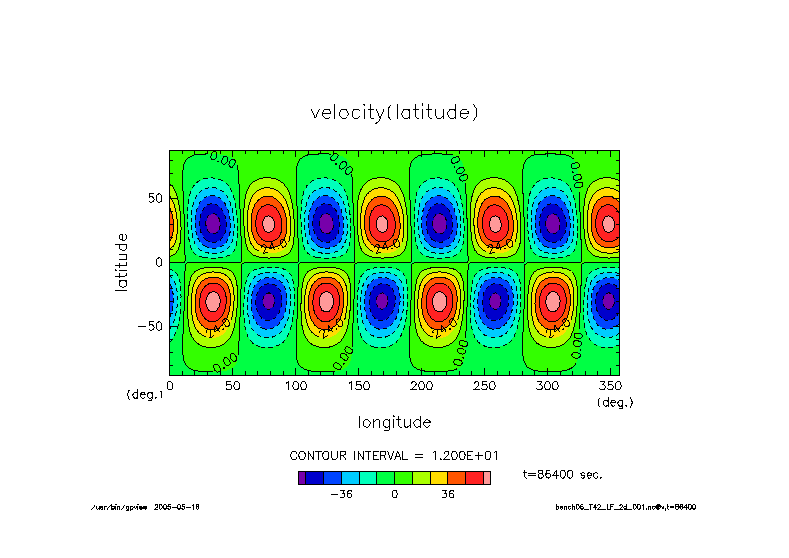

v の分布

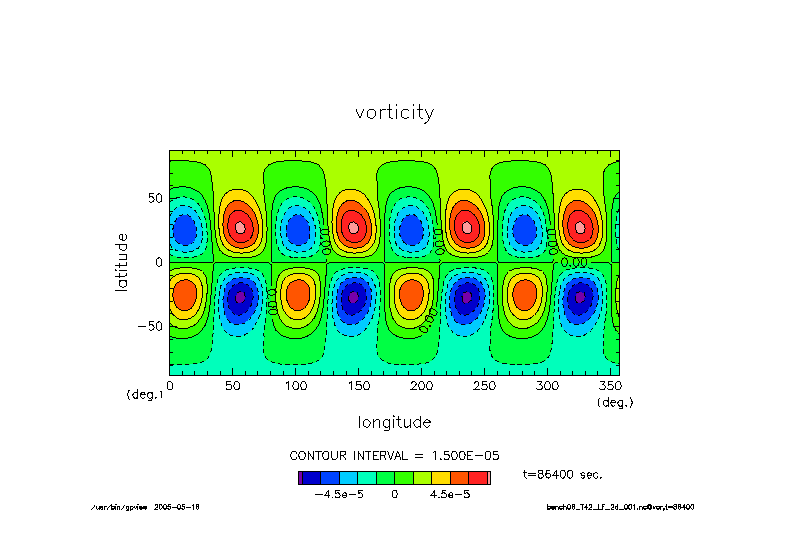

渦度の分布

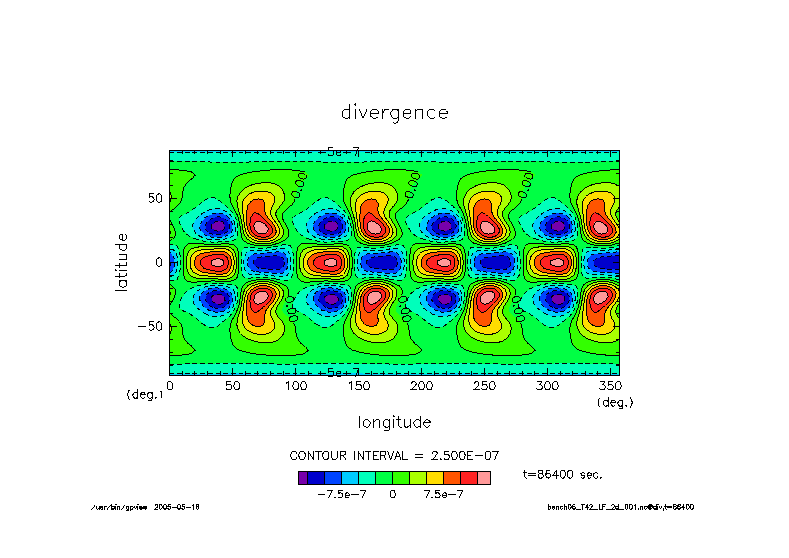

発散の分布




7 日後 (t=606800 sec)



h の分布


u の分布

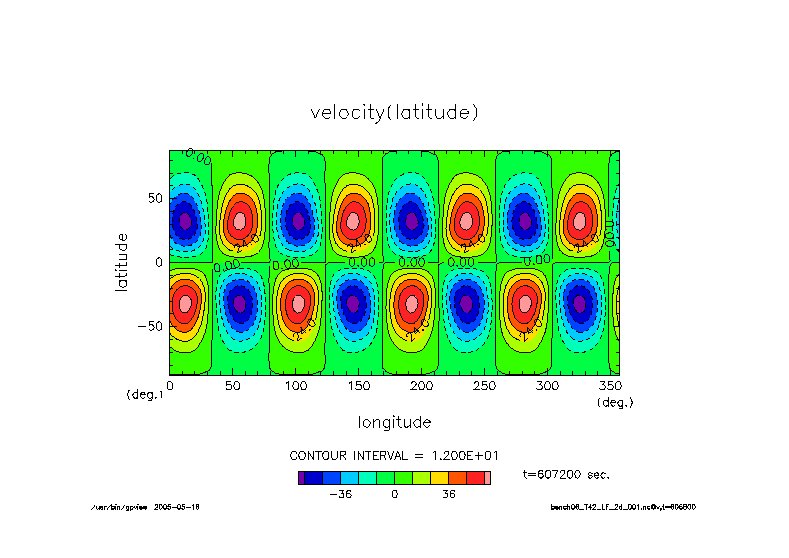

v の分布

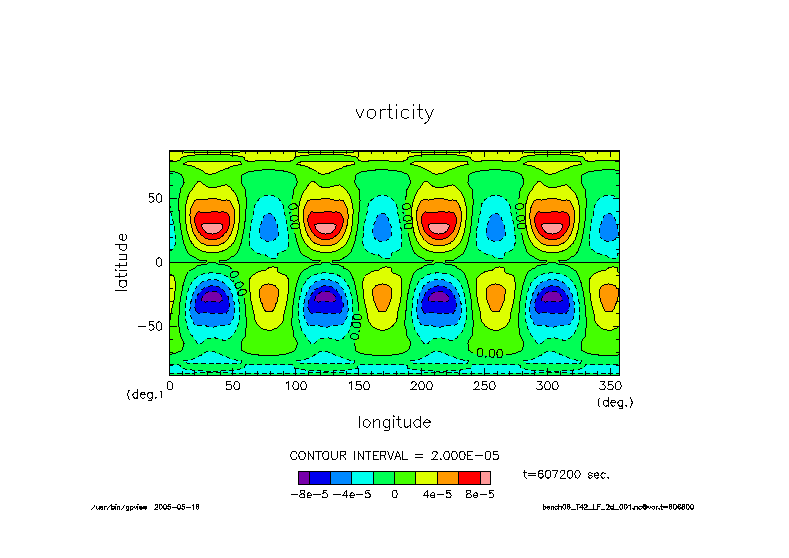

渦度の分布

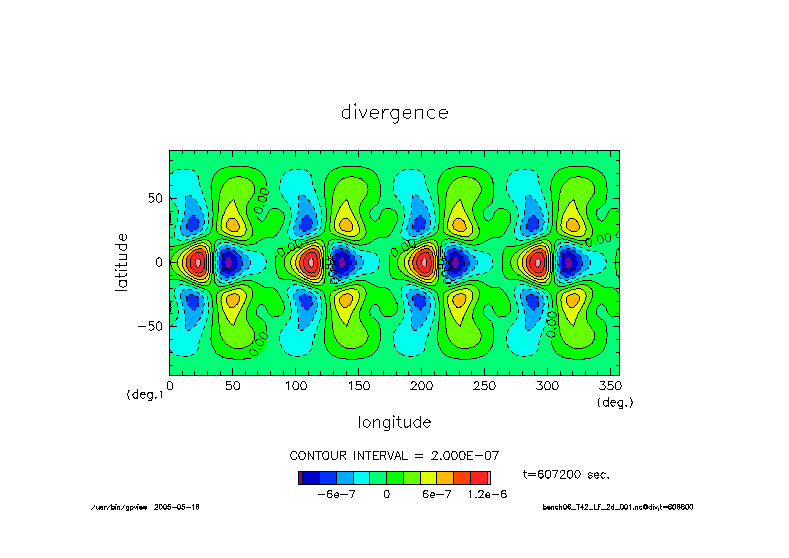

発散の分布




14 日後 (t=1209600 sec)

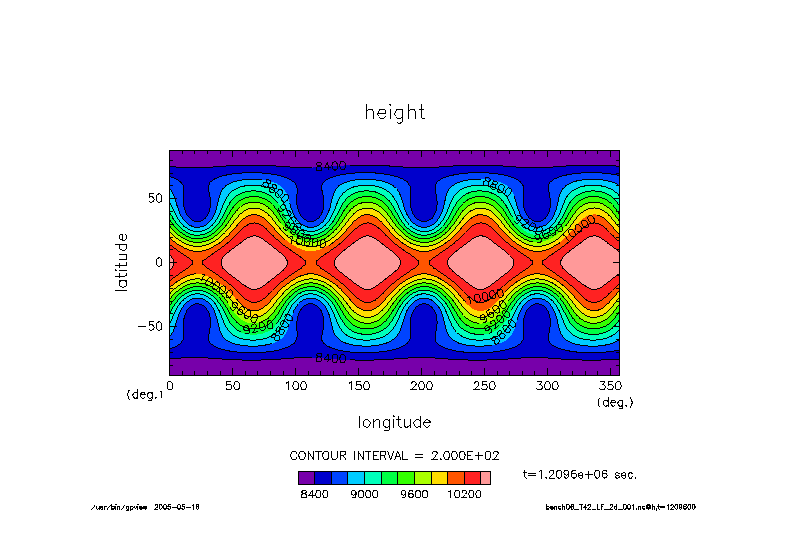

h の分布

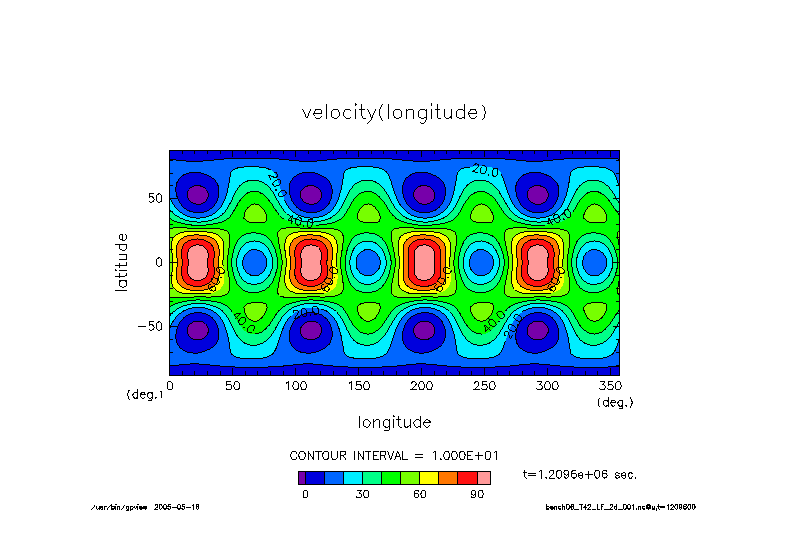

u の分布

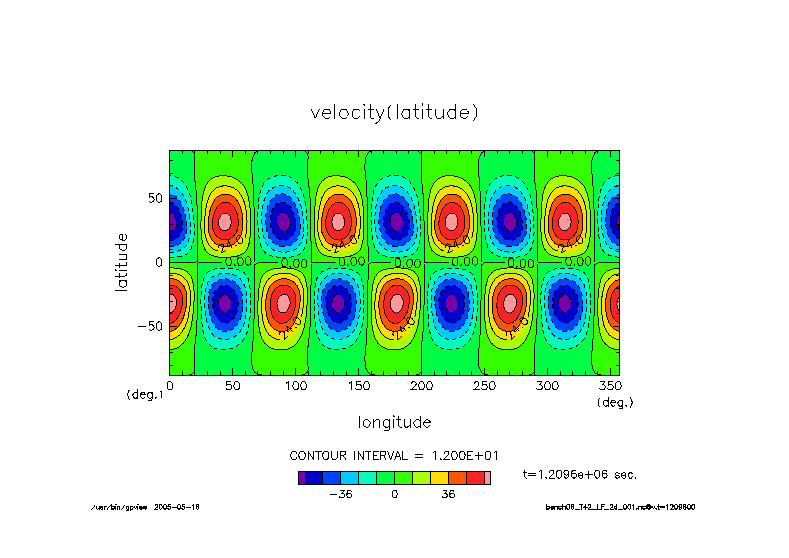

v の分布


渦度の分布

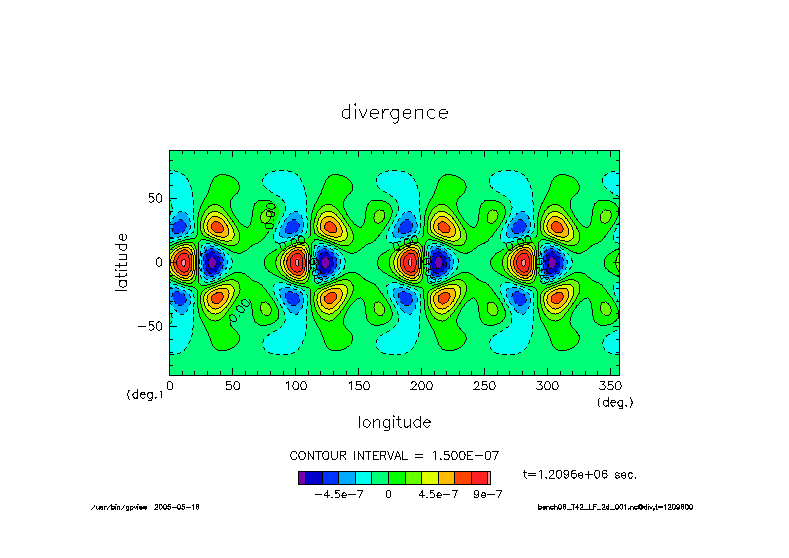

発散の分布




全球積分値

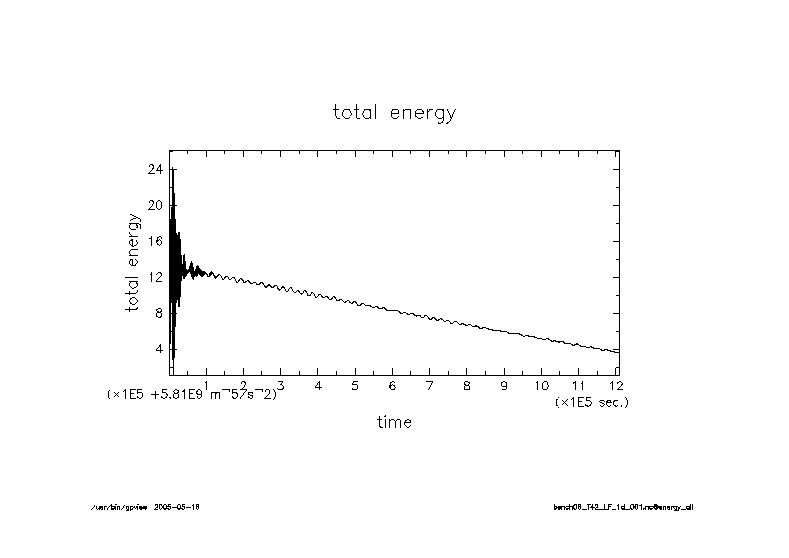

エネルギー

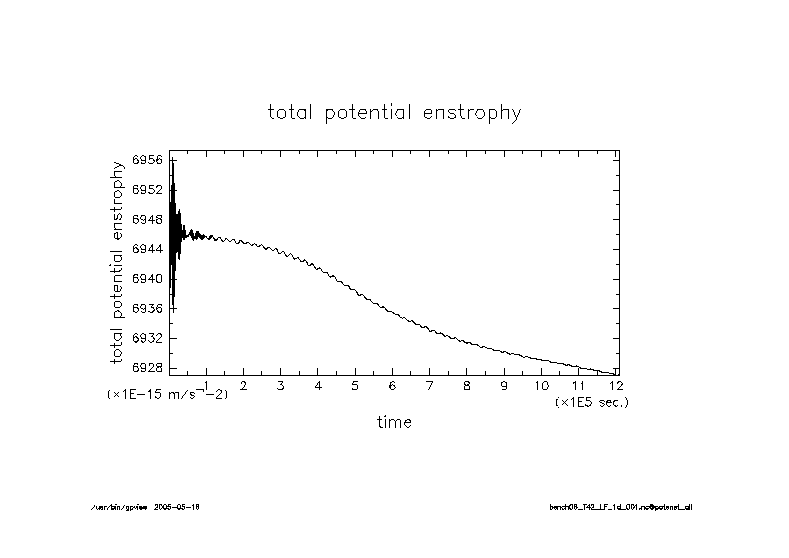

ポテンシャルエンストロフィー

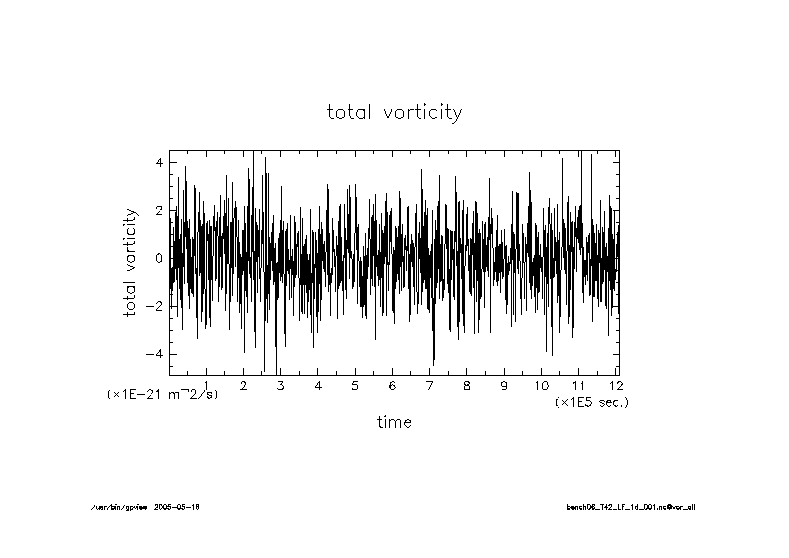

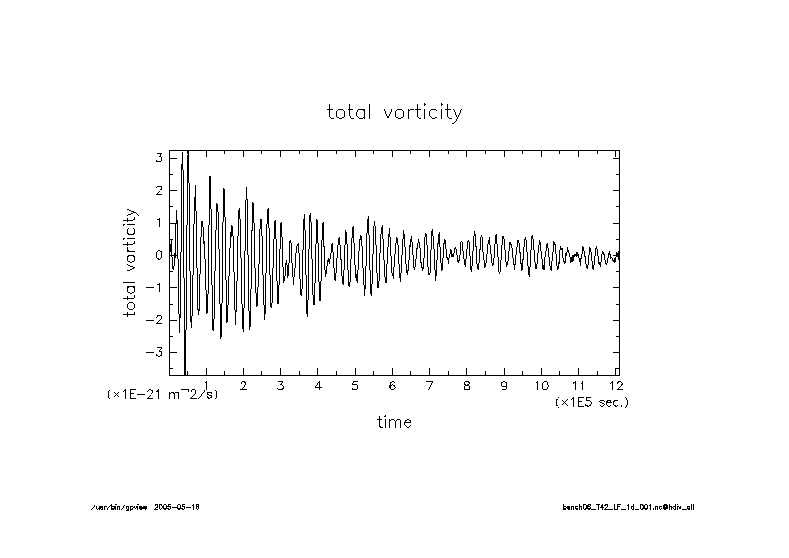

渦度


渦度




規格化された全球積分値の誤差

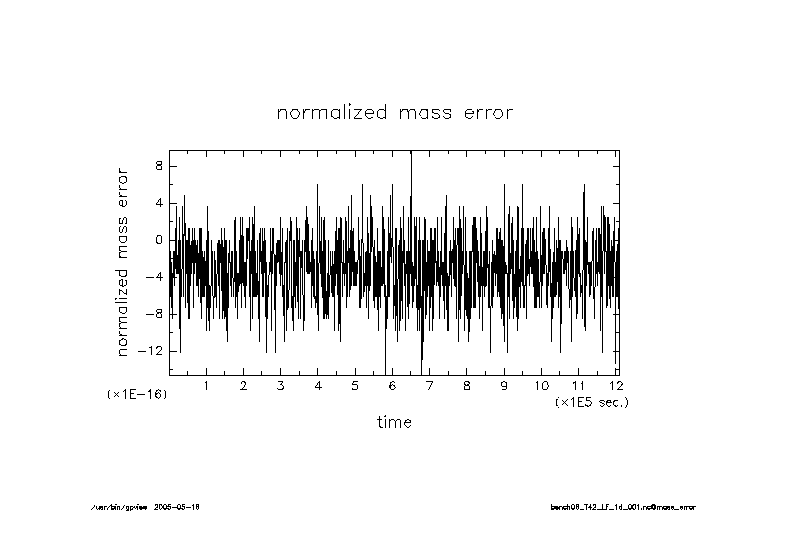

質量

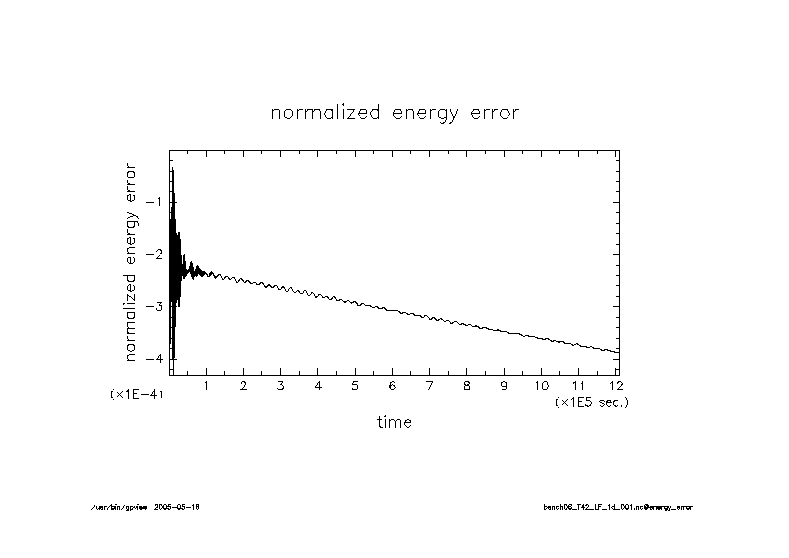

エネルギー

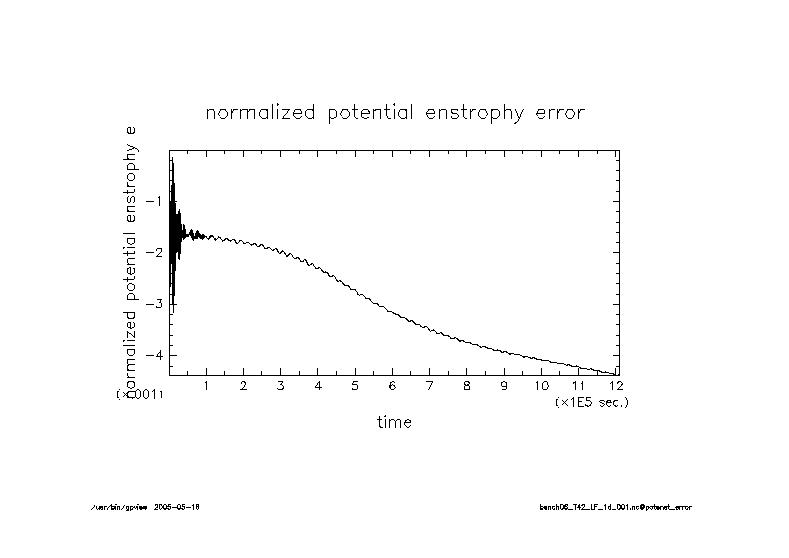

ポテンシャルエンストロフィー
