[ SPMODEL 球面浅水モデルを用いた Williamson et al. (1992) のテスト]

ケース 2: 定常な非線形帯状地衡流 (α=0.05)

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果



初期値 (t=0)

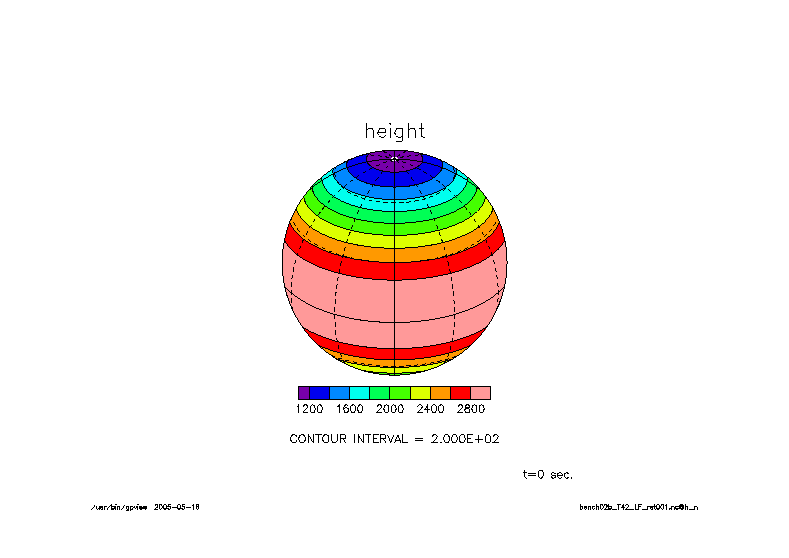

h 分布

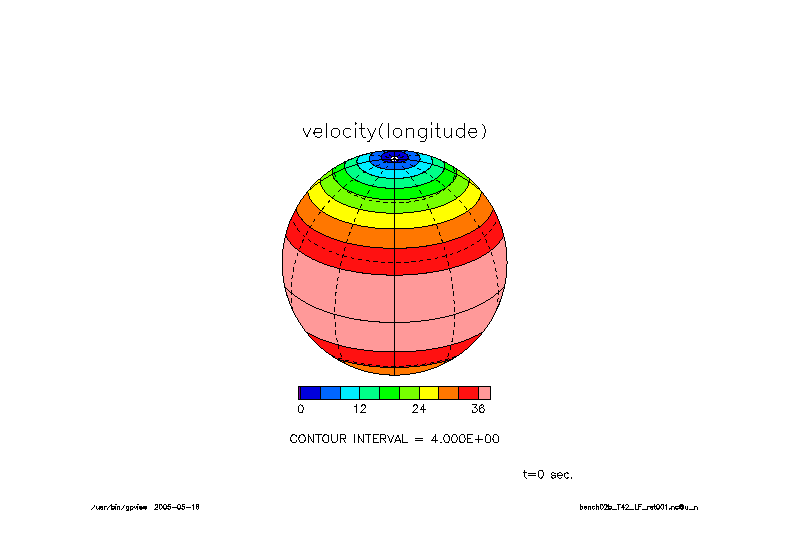

u の分布

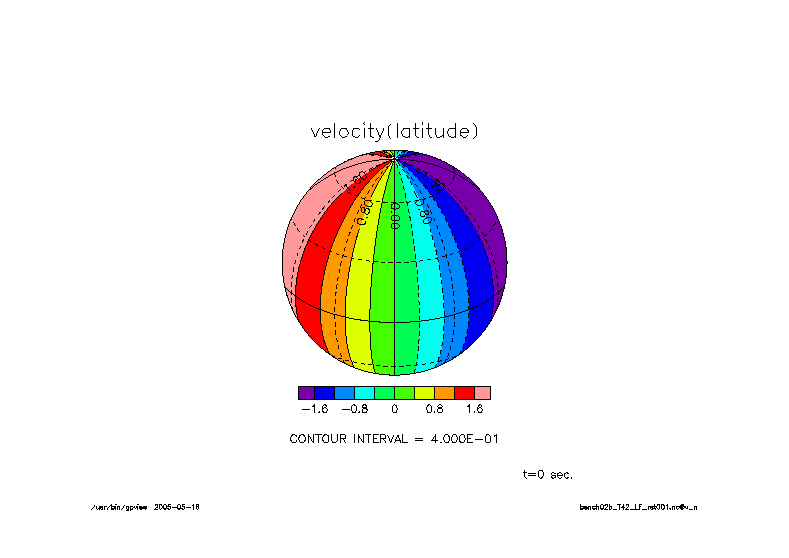

v の分布



5 日後 (t=432000 sec)

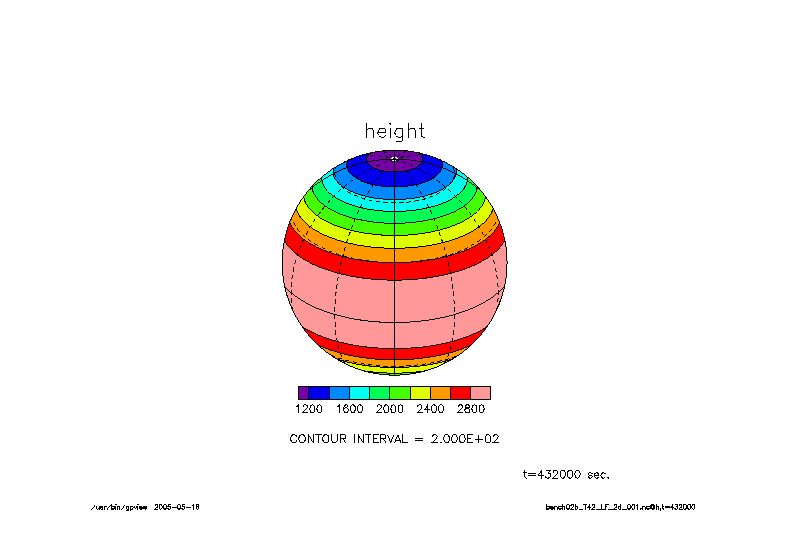

h の分布

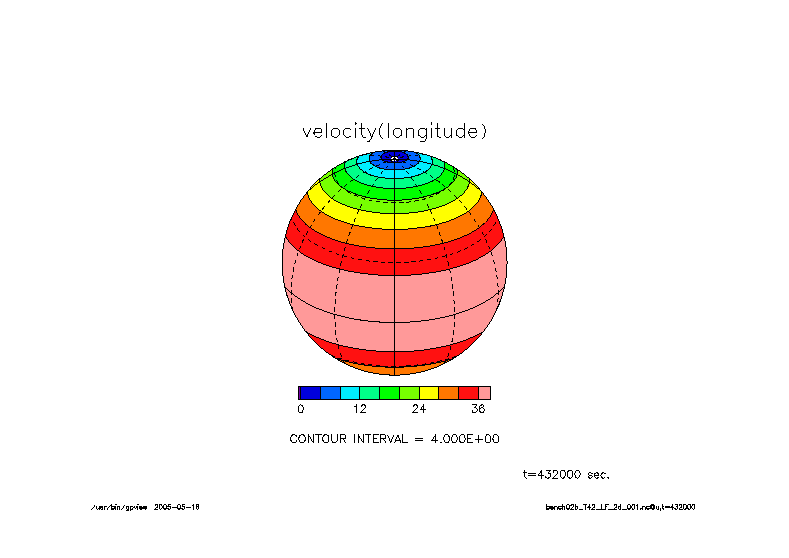

u の分布

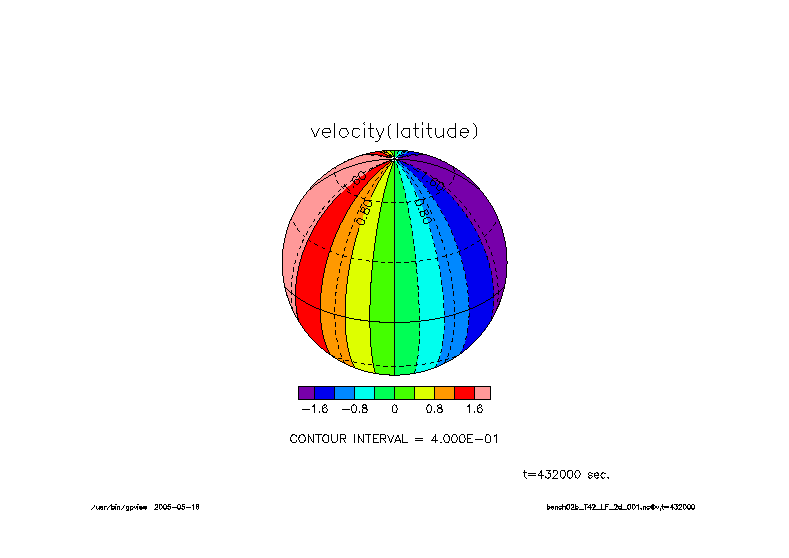

v の分布


5 日後の h の解析解からの誤差

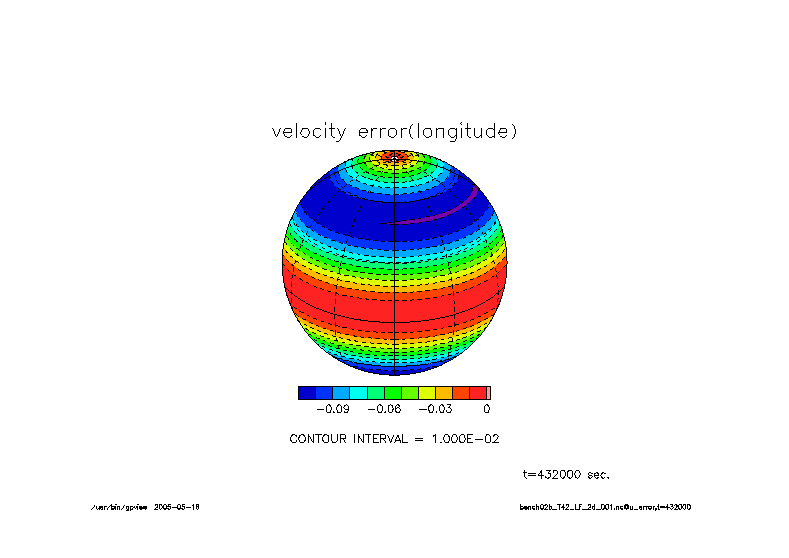

5 日後の u の解析解からの誤差

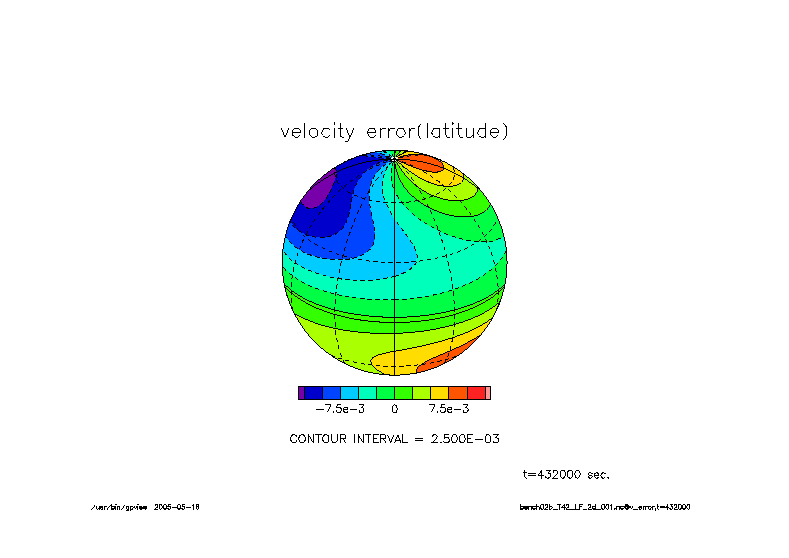

5 日後の v の解析解からの誤差



規格化された h の全球誤差



L1 ノルム

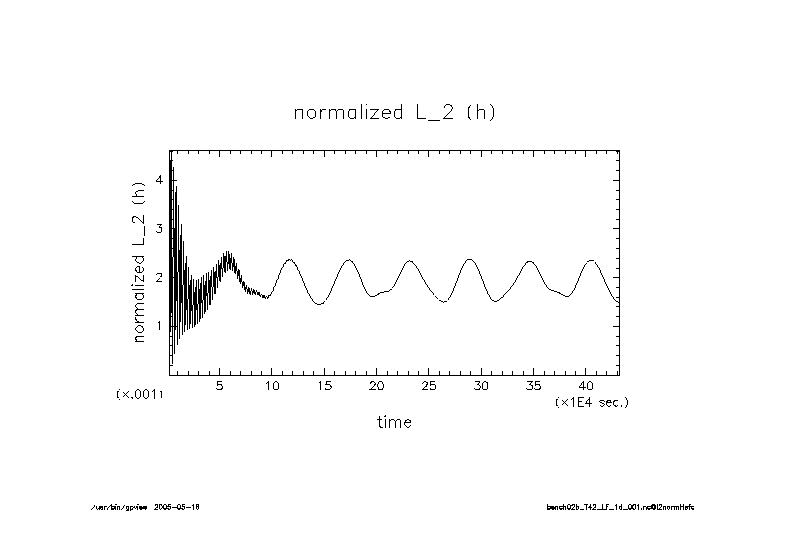

L2 ノルム

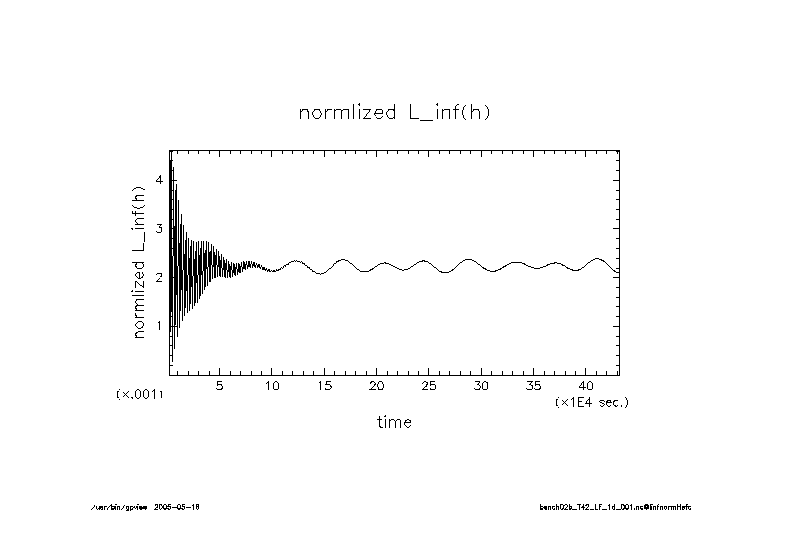

L ノルム



規格化された v の全球誤差

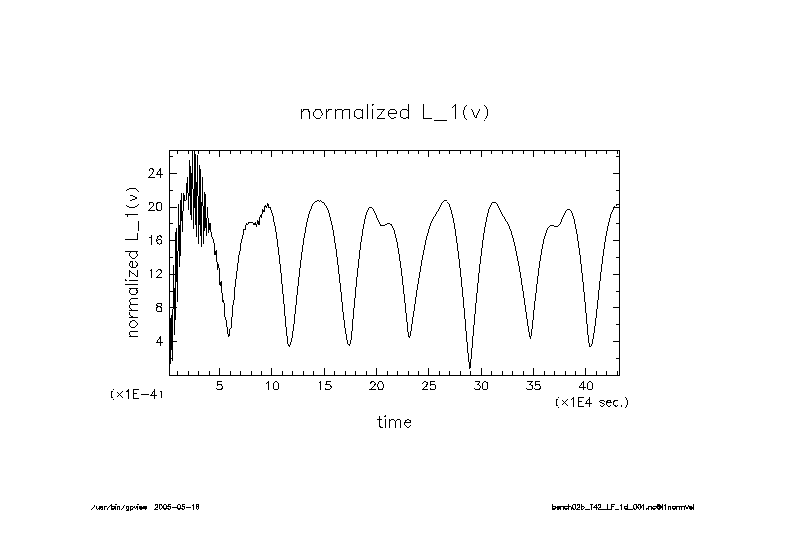

L1 ノルム


L2 ノルム

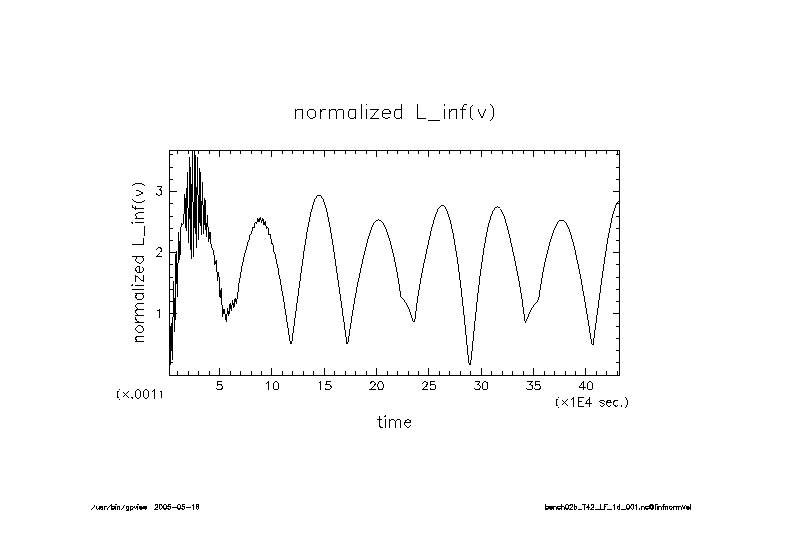

L ノルム
