プリュームの計算(数値粘性の係数を変える)


プリュームが上昇する様子を計算する.
基本場は温位一様かつ静水圧平衡としている.
数値粘性の大きさを変えて 3 通り計算する.

プログラムソース arare2
基本場の温度 温位一様
基本場の圧力 温位一様
速度の初期分布 なし
圧力擾乱の初期分布 なし
温位擾乱の初期分布 x=5000,z=0 を中心とする 1 K の擾乱
半値幅は 1000m.
音速 347 m/s
音波の減衰 なし
重力 9.8 m s-2
乱流粘性 あり
数値粘性項の係数 5.0 x 10-2, 5.0 x 10-3, 5.0 x 10-4の 3 通り.
定圧比熱 1004 J K^-1 kg^-1
計算領域 水平(x) : 10000 m
鉛直(z) : 10000 m
解像度 水平(x) : 50
鉛直(z) : 50
積分時間 3000 秒
時間ステップ 長い : 3 秒
短い : 0.3 秒
クーラン数 短い : 0.53
境界条件 水平(x) : 周期境界条件
鉛直(z) : 固定境界条件
数値解法 水平(x) : 陽解法
鉛直(z) : 陰解法
アッセリンの時間フィルタの係数 0.1
[HOME]


数値粘性項の係数が 5.0 x 10-2の場合
出力ファイル


温位(t = 0)

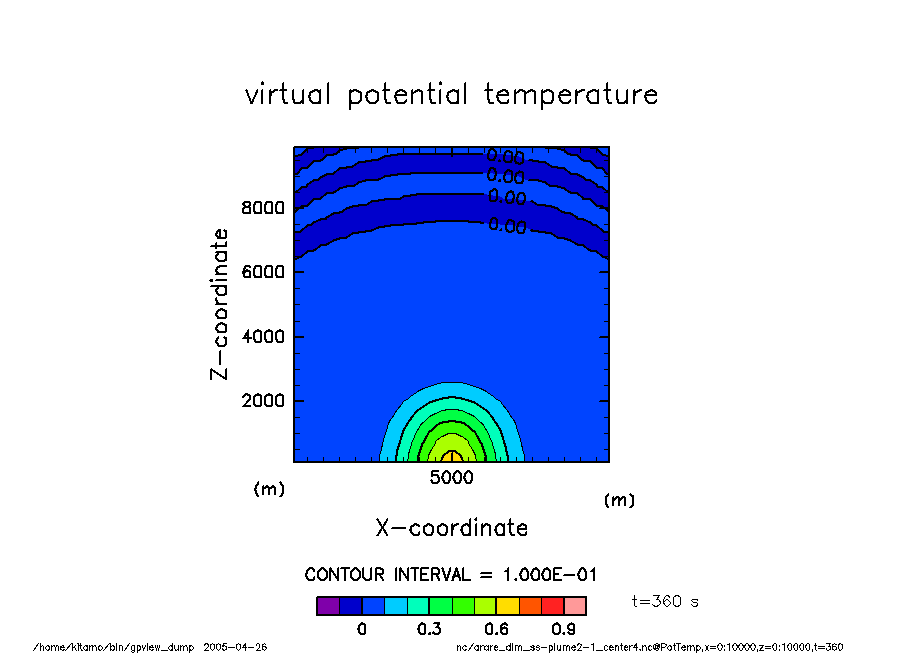

温位(t = 360)

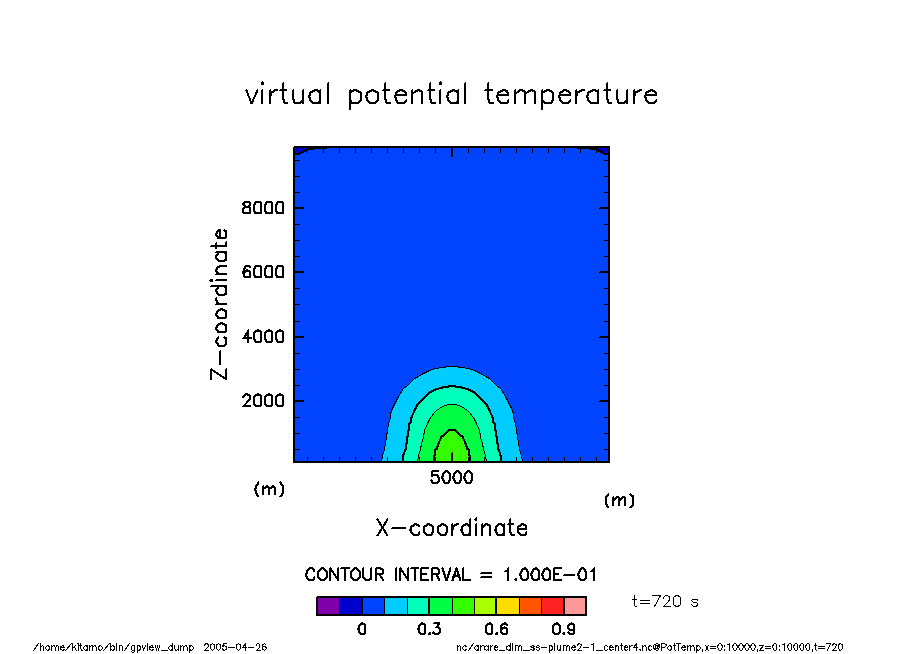

温位(t = 720)


温位(t = 1080)

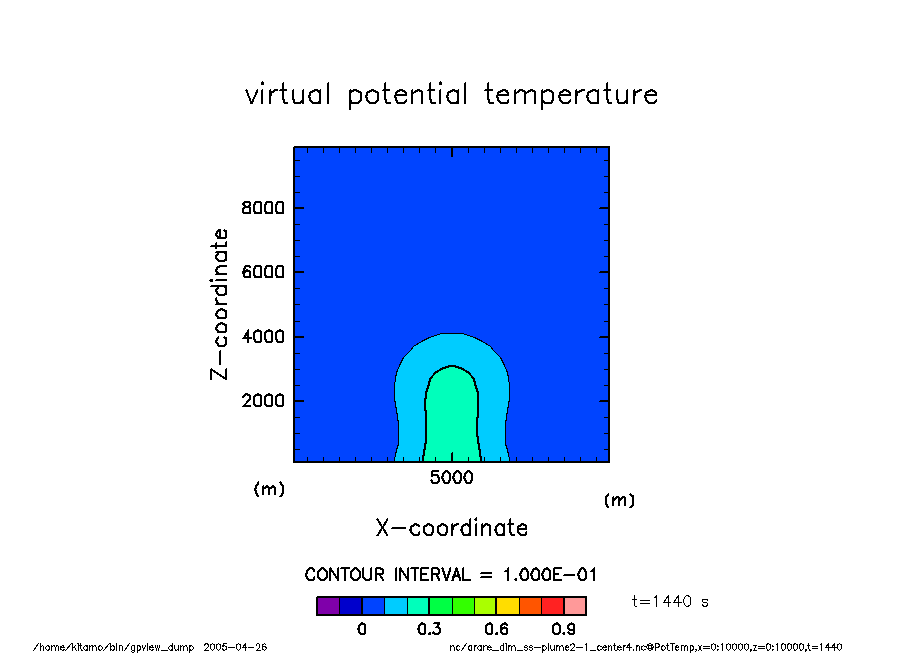

温位(t = 1440)


温位(t = 1800)

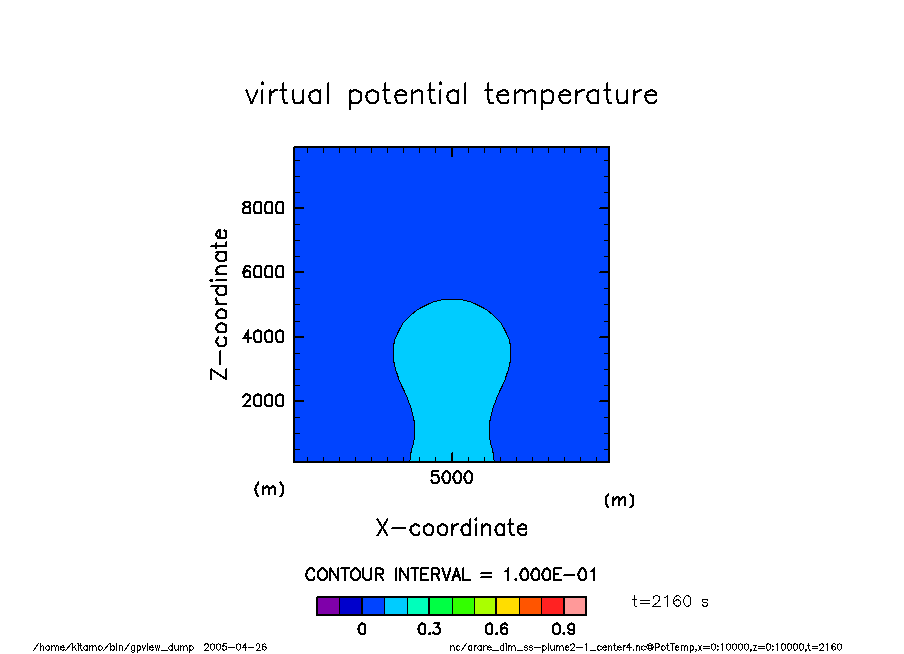

温位(t = 2160)

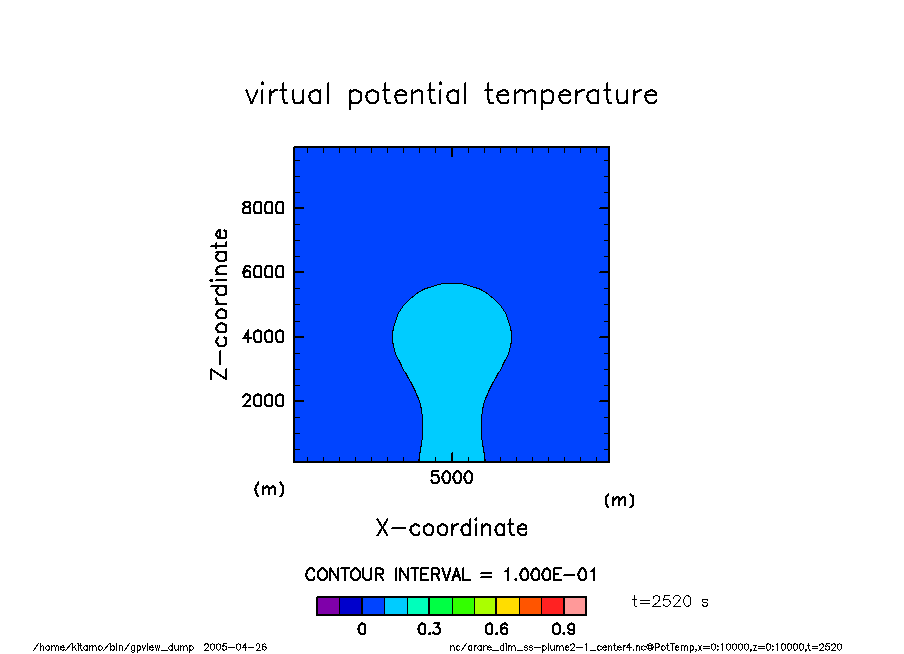

温位(t = 2520)


温位(t = 2880)



数値粘性項の係数が 5.0 x 10-3の場合
出力ファイル

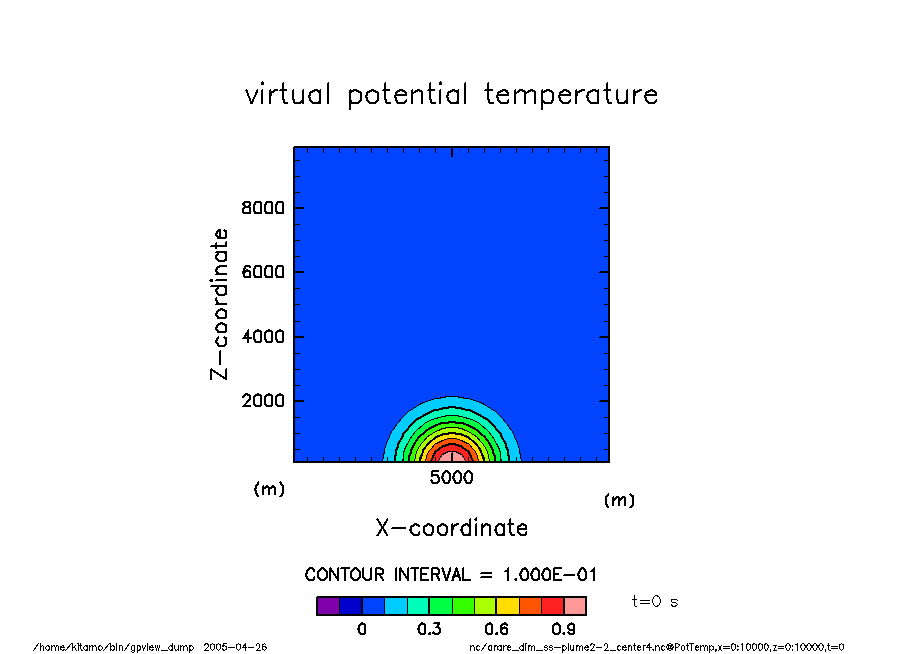

温位(t = 0)


温位(t = 360)


温位(t = 720)

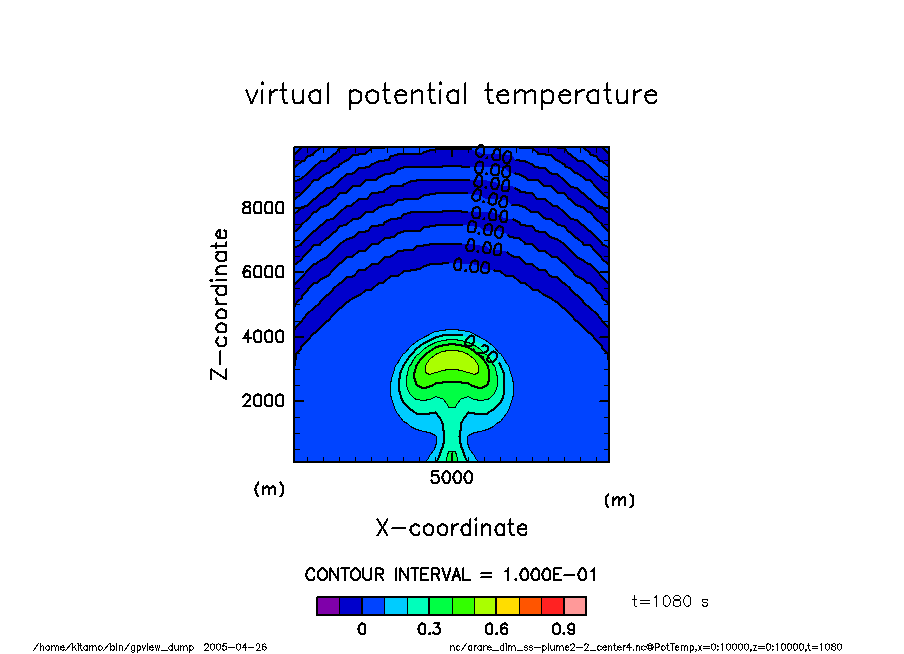

温位(t = 1080)


温位(t = 1440)

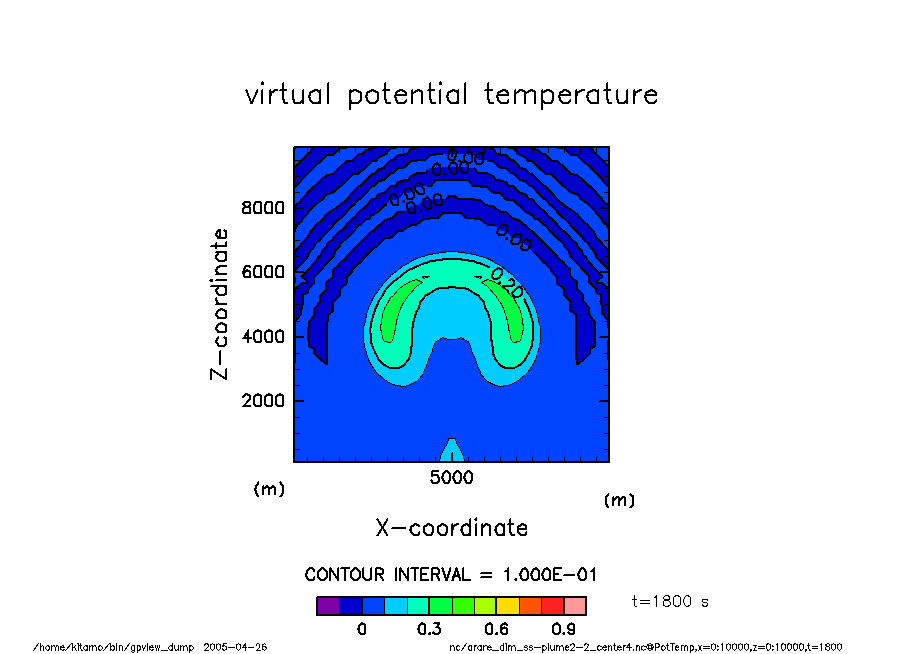

温位(t = 1800)

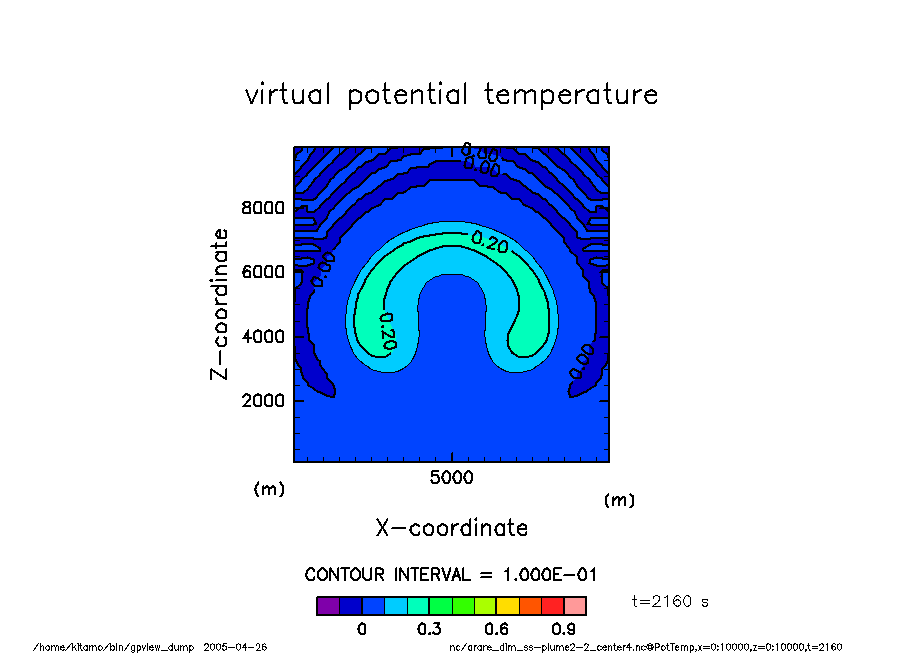

温位(t = 2160)

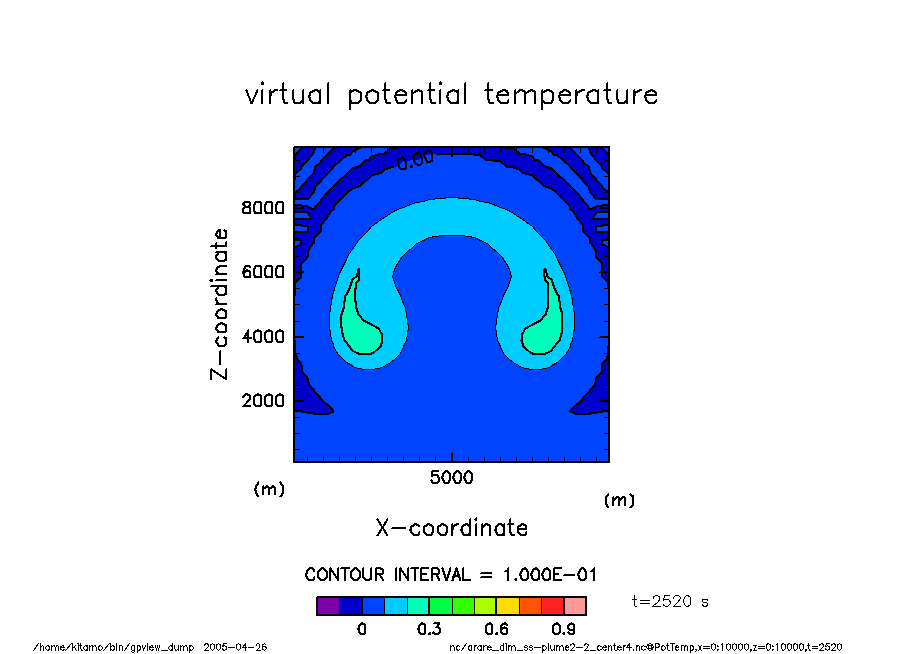

温位(t = 2520)

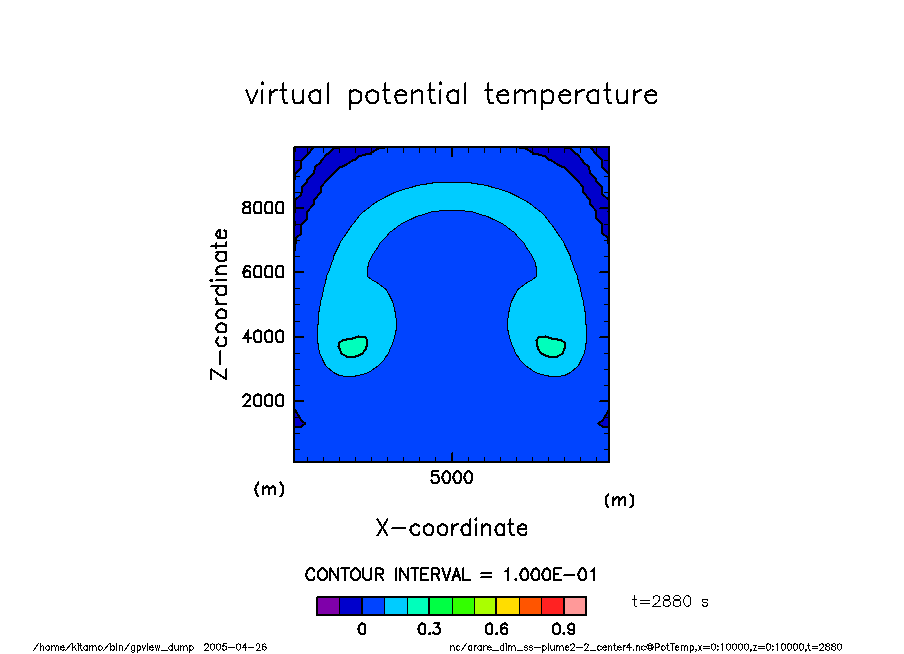

温位(t = 2880)



数値粘性項の係数が 5.0 x 10-4の場合
出力ファイル


温位(t = 0)

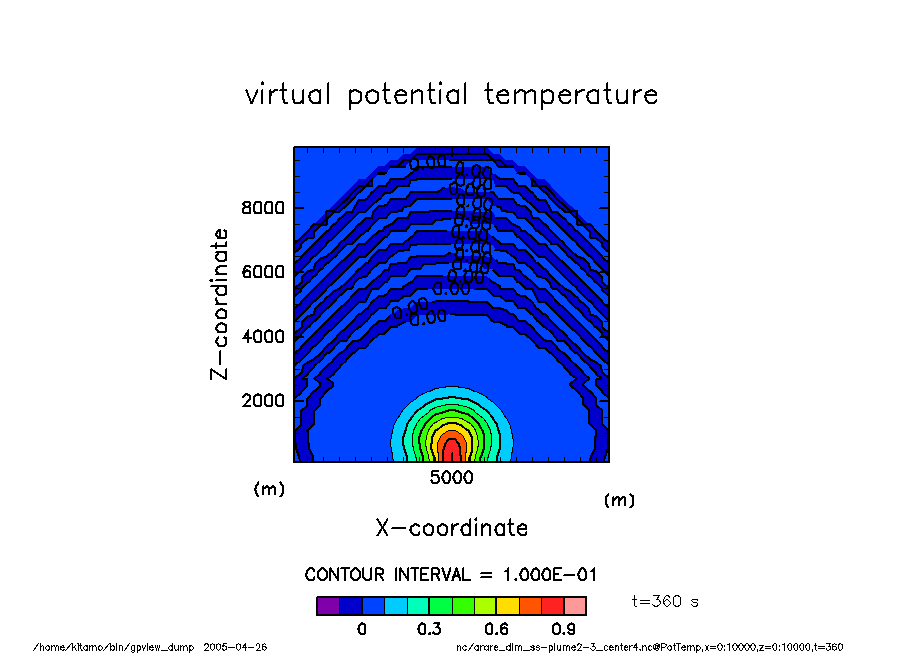

温位(t = 360)

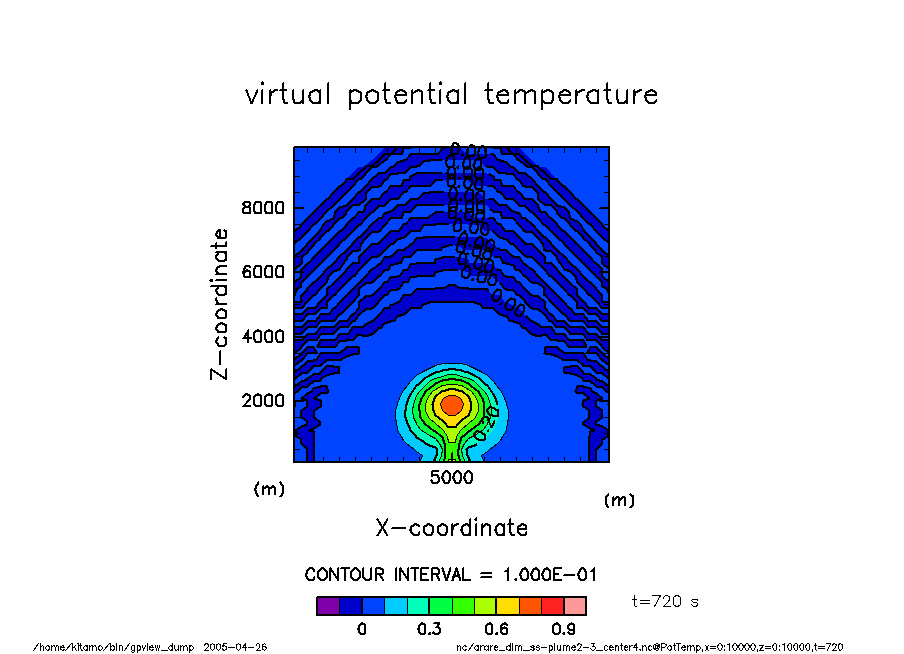

温位(t = 720)


温位(t = 1080)


温位(t = 1440)

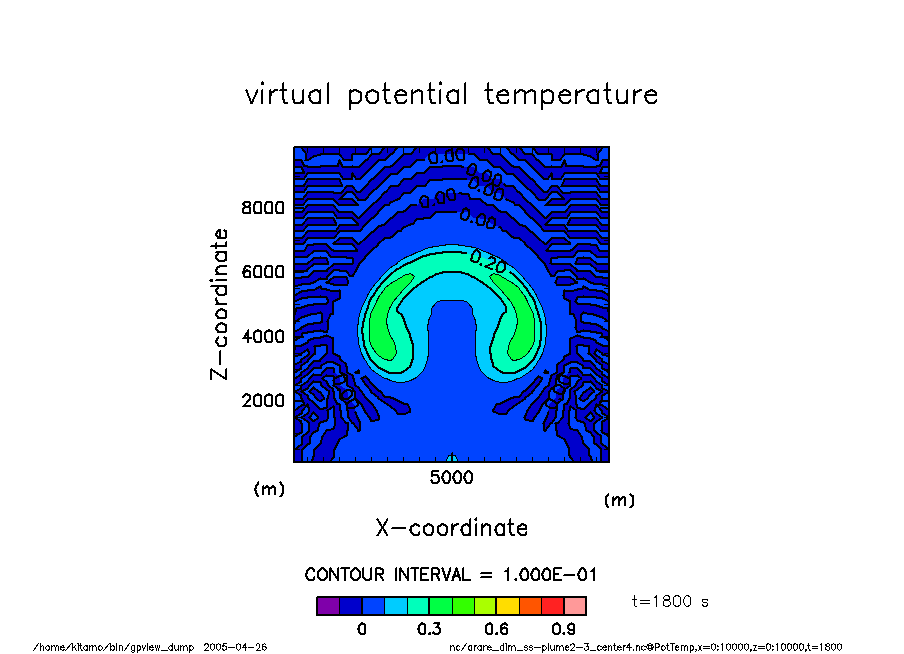

温位(t = 1800)

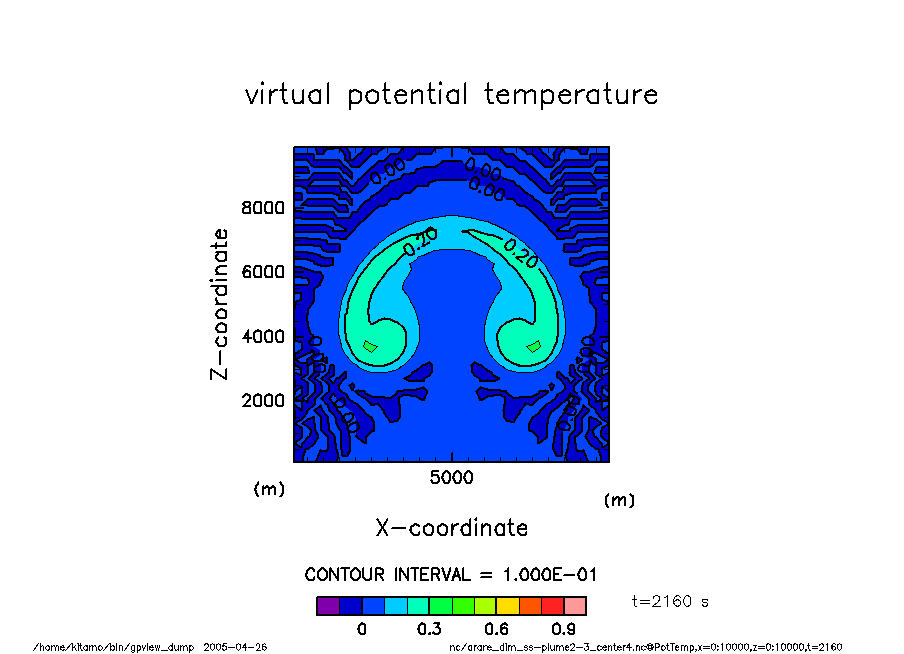

温位(t = 2160)

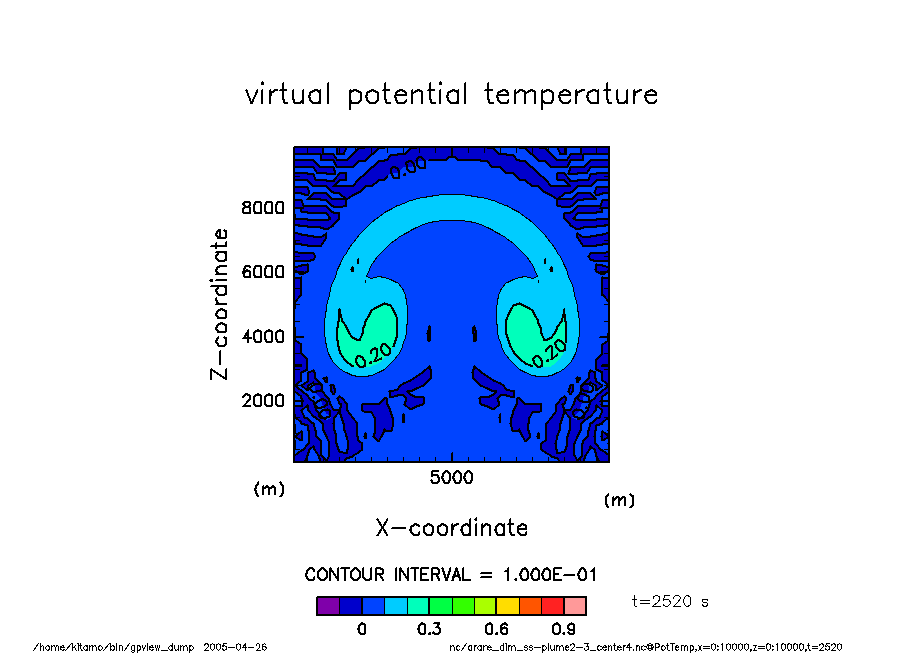

温位(t = 2520)

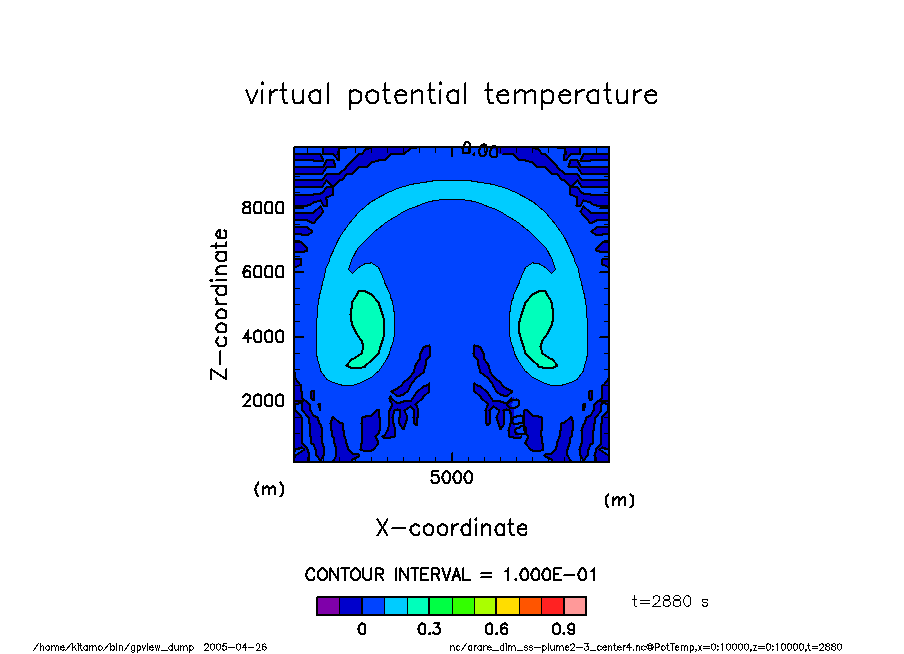

温位(t = 2880)
