x 方向の温位の移流(空間解像度固定, タイムフィルタあり)

目次


x 方向に温位の擾乱が移流する様子を計算する.
4 次精度中心差分ルーチンおよび 2 次精度中心差分ルーチンの 2 通りの微分演算ルーチンを用いる.
空間解像度を固定したまま時間ステップを変えて 3 通り計算する.

プログラムソース arare2
基本場の温度 温度一様(298.15 K)
音速 347 m/s
z 方向の風速 35 m/s
音波の減衰 なし
粘性 なし
重力 なし
定圧比熱 1004 J K^-1 kg^-1
積分時間 300 秒
計算領域 水平(x) : 10000 m
鉛直(z) : 10000 m
境界条件 水平(x) : 周期境界条件
鉛直(z) : 周期境界条件
数値解法 水平(x) : 陽解法
鉛直(z) : 陰解法
アッセリンの時間フィルタの係数 0.1


4 次精度中心差分演算ルーチンを用いた結果


空間解像度 50
時間ステップ 1.5 s
クーラン数 0.26

arare_dim_ss-adv4_center4
温位擾乱の時間変化


arare_dim_ss-adv4_center4-t0
温移擾乱(t = 0)

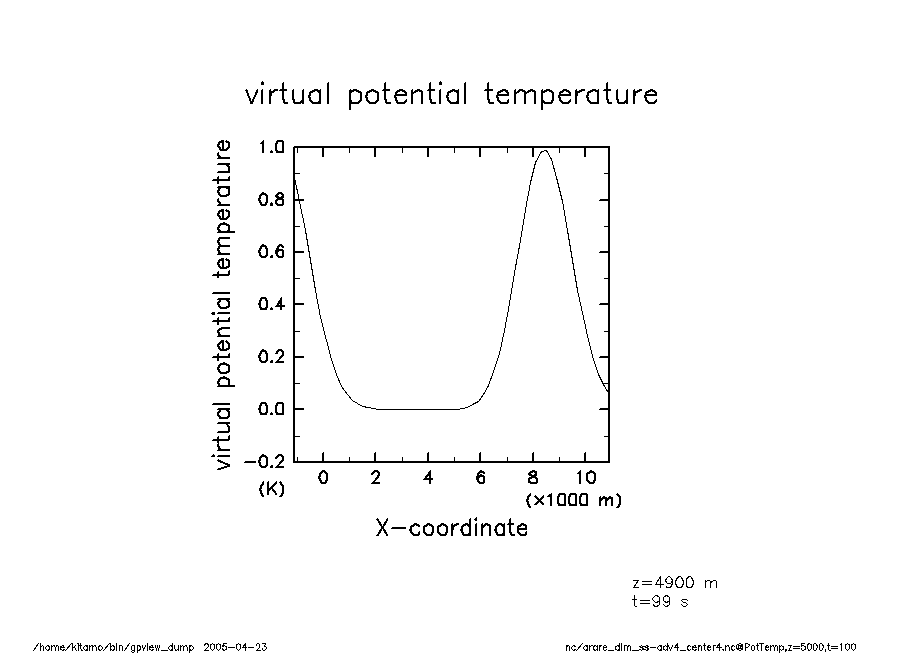

arare_dim_ss-adv4_center4-t100
温移擾乱(t = 100)

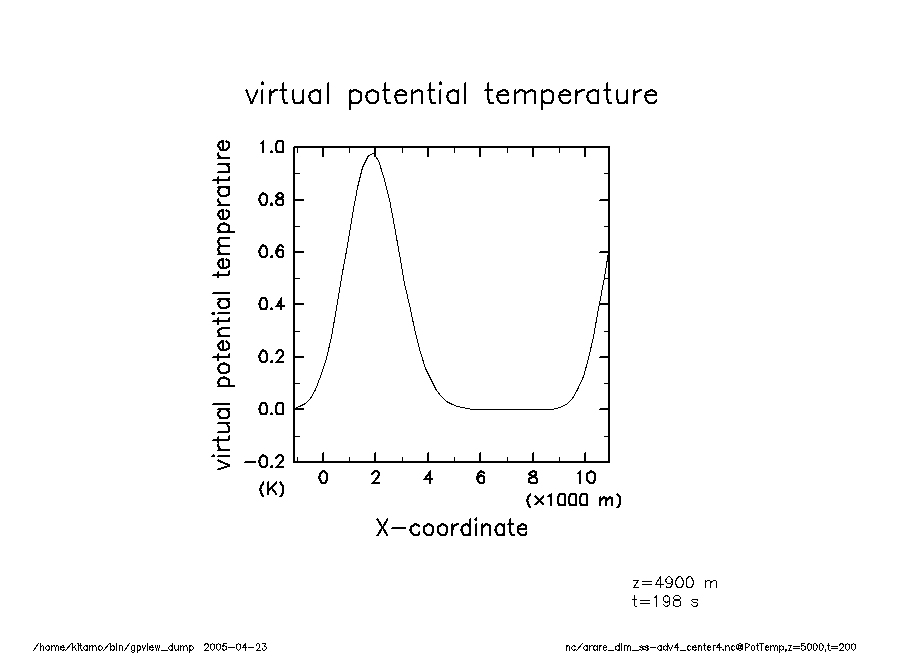

arare_dim_ss-adv4_center4-t200
温移擾乱(t = 200)

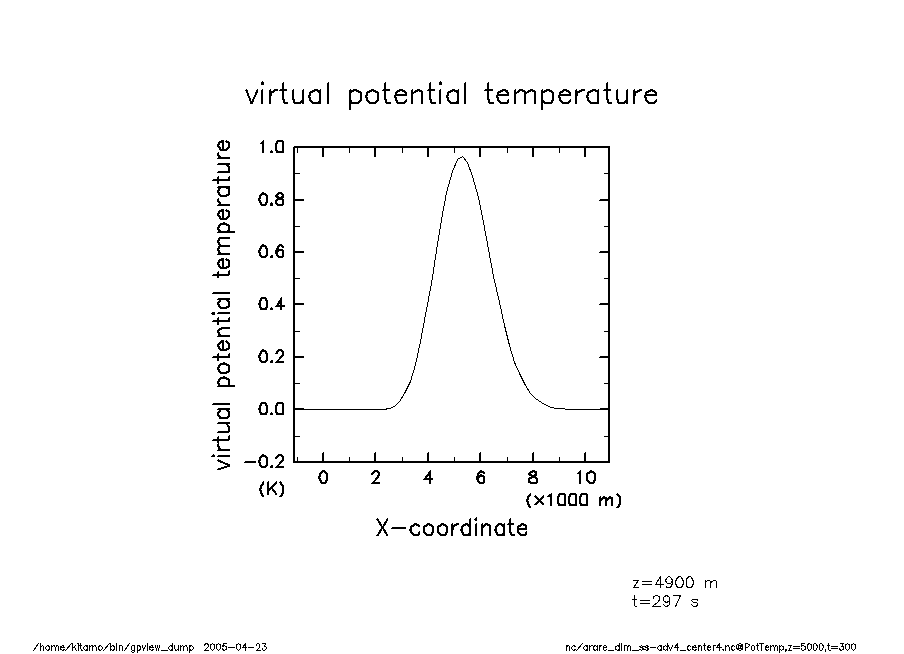

arare_dim_ss-adv4_center4-t300
温移擾乱(t = 300)


空間解像度 50
時間ステップ 3 s
クーラン数 0.53

arare_dim_ss-adv5_center4
温位擾乱の時間変化


arare_dim_ss-adv5_center4-t0
温移擾乱(t = 0)


arare_dim_ss-adv5_center4-t100
温移擾乱(t = 100)


arare_dim_ss-adv5_center4-t200
温移擾乱(t = 200)


arare_dim_ss-adv5_center4-t300
温移擾乱(t = 300)


空間解像度 50
時間ステップ 4.5 s
クーラン数 0.79

arare_dim_ss-adv6_center4
温位擾乱の時間変化


arare_dim_ss-adv6_center4-t0
温移擾乱(t = 0)


arare_dim_ss-adv6_center4-t100
温移擾乱(t = 100)

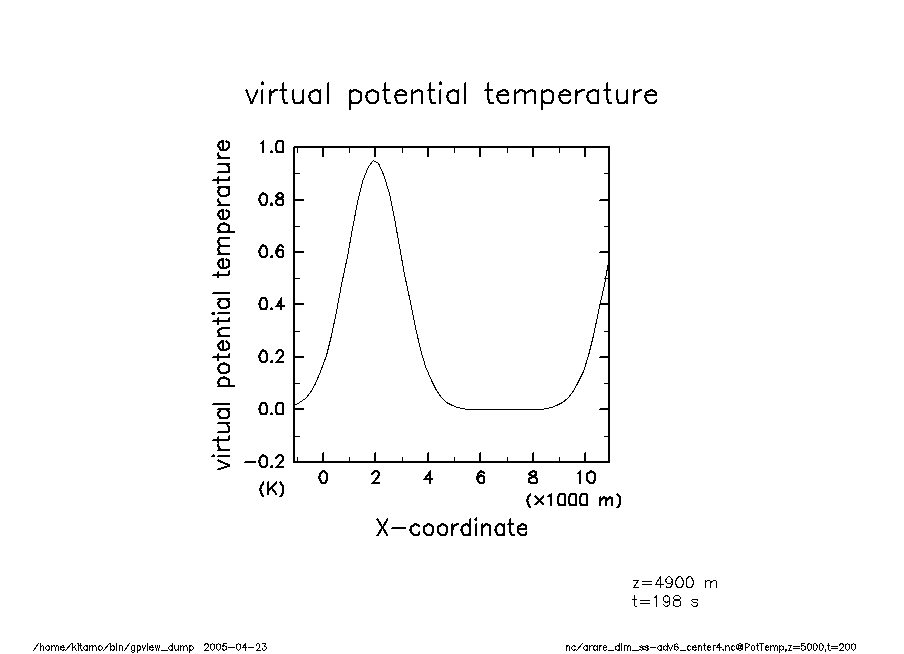

arare_dim_ss-adv6_center4-t200
温移擾乱(t = 200)


arare_dim_ss-adv6_center4-t300
温移擾乱(t = 300)



2 次精度中心差分演算ルーチンを用いた結果


空間解像度 50
時間ステップ 1.5 s
クーラン数 0.26

arare_dim_ss-adv4_center2
温位擾乱の時間変化


arare_dim_ss-adv4_center2-t0
温移擾乱(t = 0)


arare_dim_ss-adv4_center2-t100
温移擾乱(t = 100)


arare_dim_ss-adv4_center2-t200
温移擾乱(t = 200)


arare_dim_ss-adv4_center2-t300
温移擾乱(t = 300)


空間解像度 50
時間ステップ 3 s
クーラン数 0.53

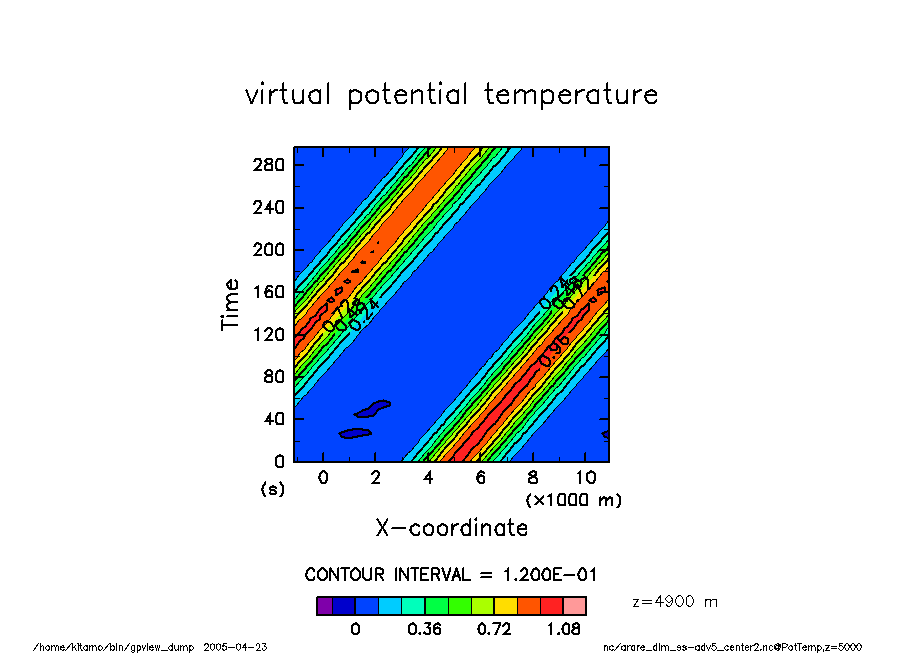

arare_dim_ss-adv5_center2
温位擾乱の時間変化


arare_dim_ss-adv5_center2-t0
温移擾乱(t = 0)


arare_dim_ss-adv5_center2-t100
温移擾乱(t = 100)


arare_dim_ss-adv5_center2-t200
温移擾乱(t = 200)


arare_dim_ss-adv5_center2-t300
温移擾乱(t = 300)


空間解像度 50
時間ステップ 4.5 s
クーラン数 0.79

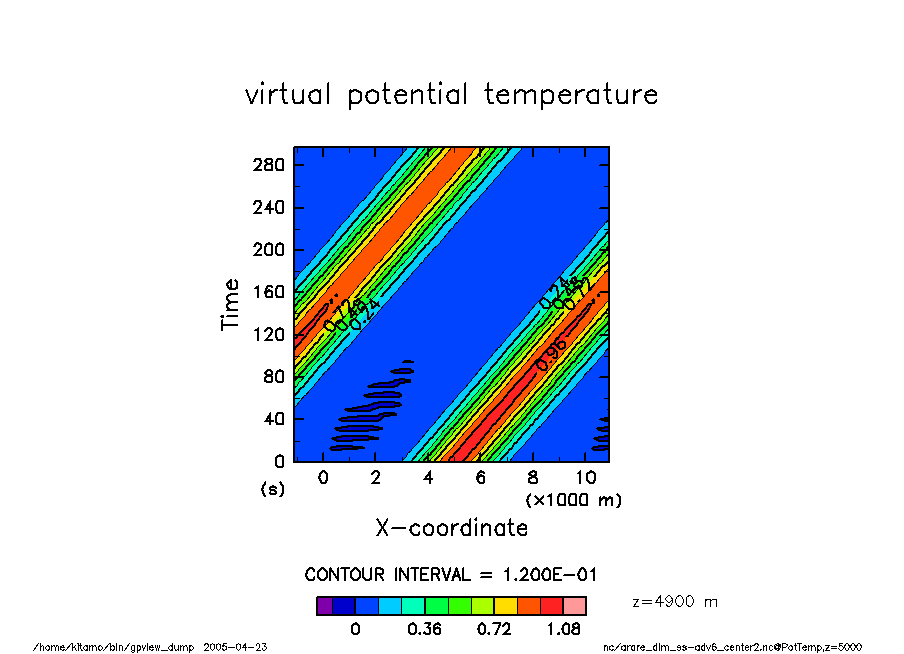

arare_dim_ss-adv6_center2
温位擾乱の時間変化


arare_dim_ss-adv6_center2-t0
温移擾乱(t = 0)


arare_dim_ss-adv6_center2-t100
温移擾乱(t = 100)


arare_dim_ss-adv6_center2-t200
温移擾乱(t = 200)


arare_dim_ss-adv6_center2-t300
温移擾乱(t = 300)
