4 次中央差分ルーチンのテスト計算 (fs_dz_sf)

概要

4 次中央差分ルーチン fs_dz_sf のテスト計算をする. 下図に示す振幅の大きさが 1 の sin 関数の微分を計算して, その結果を解析的に微分した関数と比較する. 格子点数を 20, 50, 100 と変えて計算する.

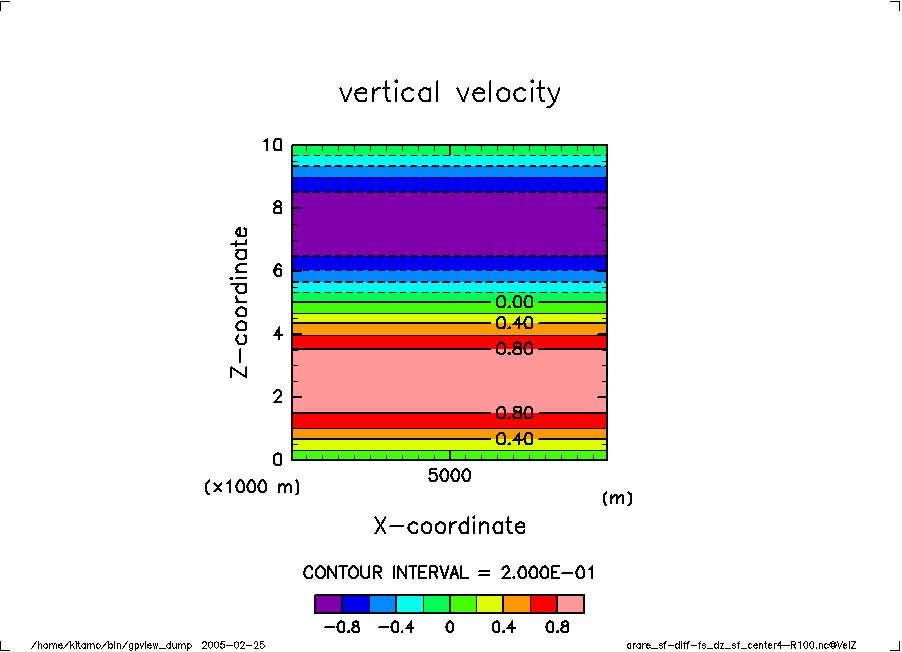

微分される関数

計算結果

出力ファイル

計算領域 arare_sf-diff-fs_dz_sf_center4_R20.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R20.nc(微分した関数, 誤差)
全領域 arare_sf-diff-fs_dz_sf_center4_R20.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R20.nc(微分した関数, 誤差)

微分した関数と誤差

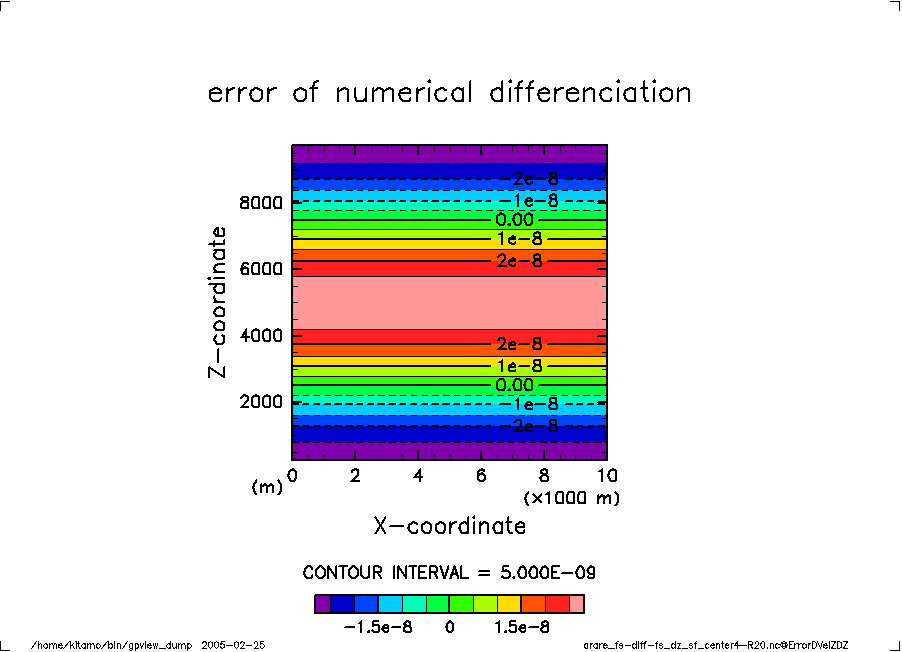

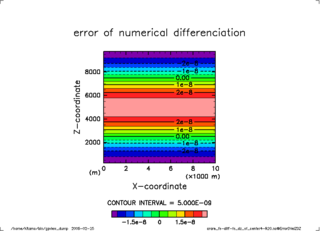

格子点数 : 20

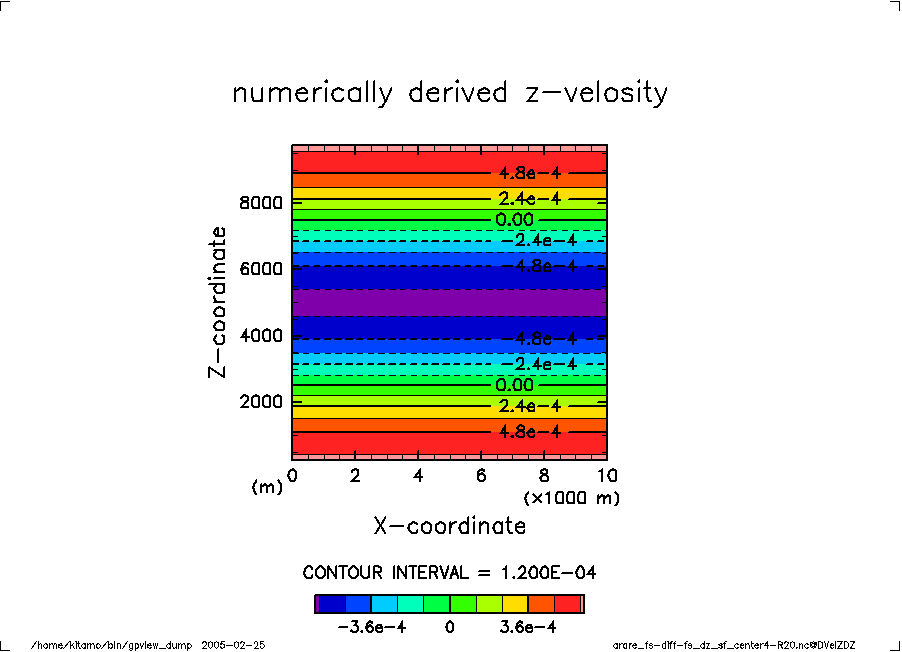

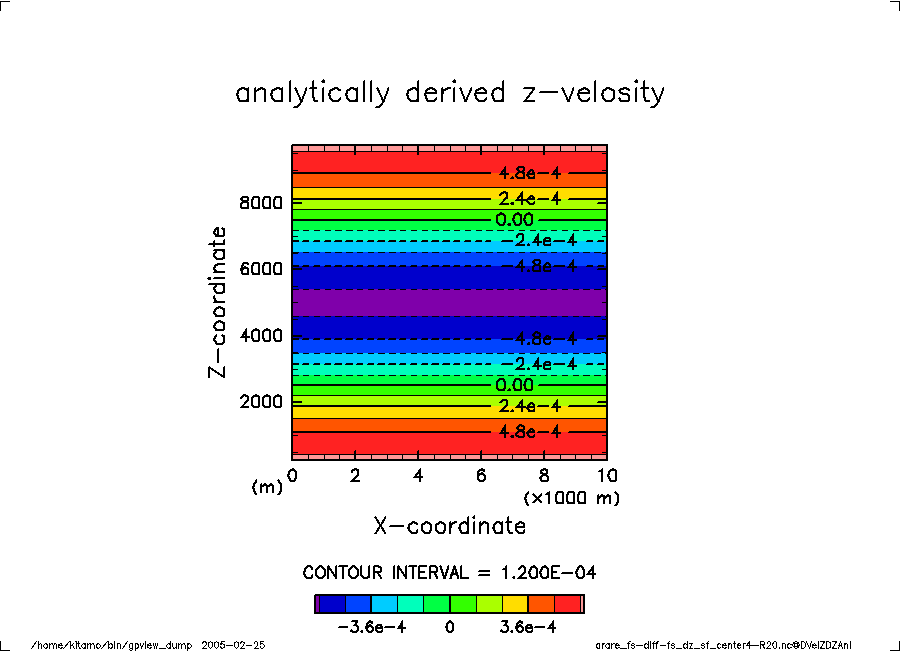

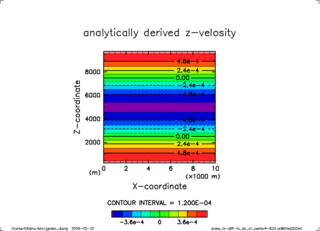

数値的に微分した関数 解析的に微分した関数 数値的に微分した関数の解析的に微分した関数に対する誤差

格子点数 : 50

計算領域 arare_sf-diff-fs_dz_sf_center4_R50.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R50.nc(微分した関数, 誤差)
全領域 arare_sf-diff-fs_dz_sf_center4_R50.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R50.nc(微分した関数, 誤差)

微分した関数と誤差

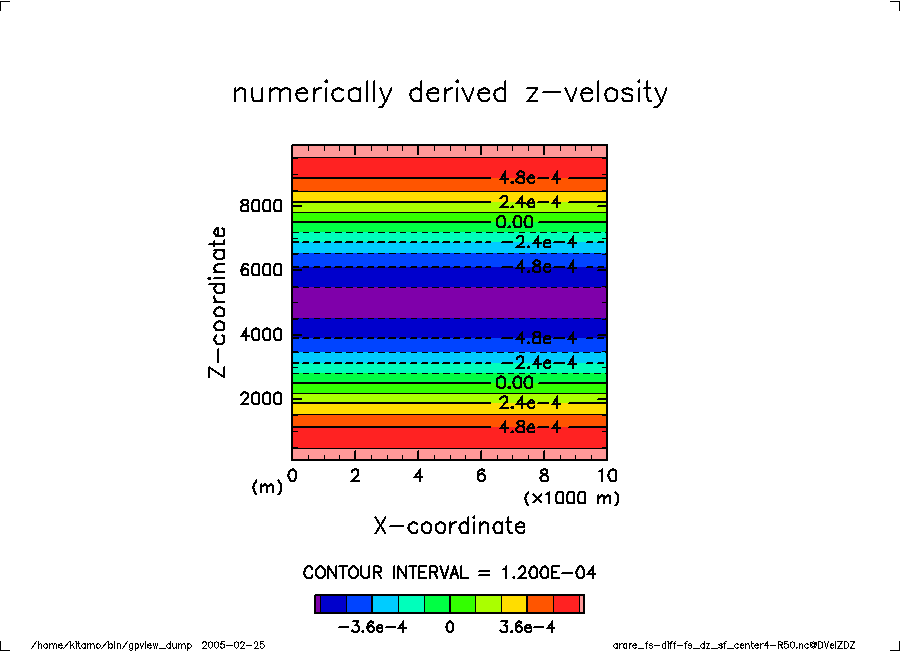

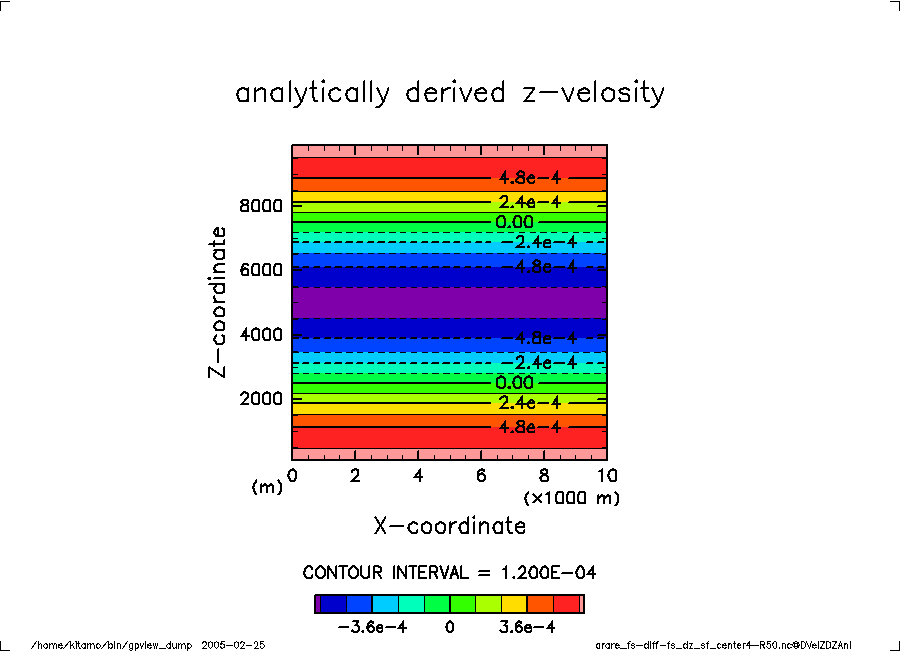

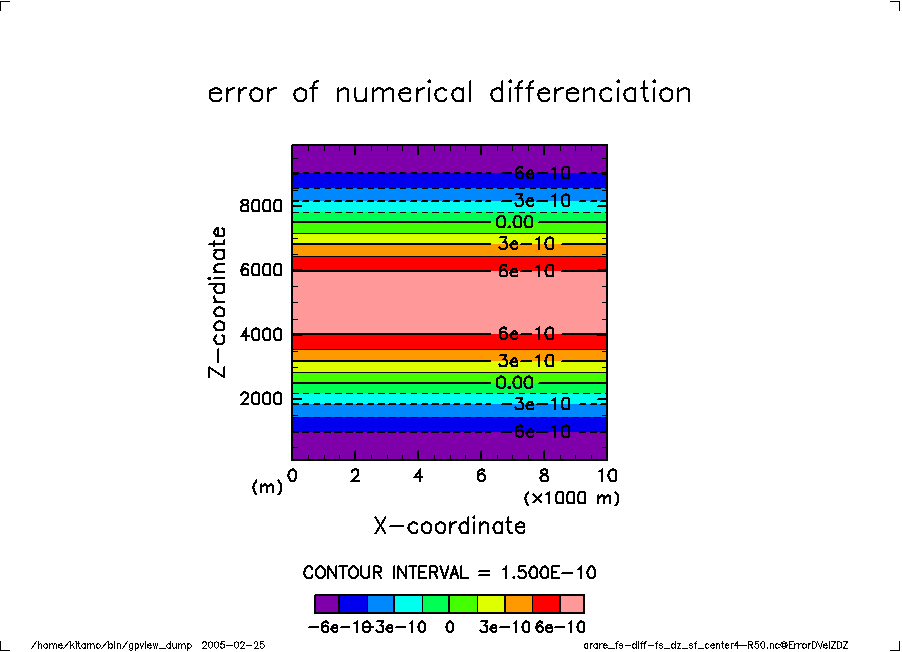

数値的に微分した関数 解析的に微分した関数 数値的に微分した関数の解析的に微分した関数に対する誤差

格子点数 : 100

計算領域 arare_sf-diff-fs_dz_sf_center4_R100.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R100.nc(微分した関数, 誤差)
全領域 arare_sf-diff-fs_dz_sf_center4_R100.nc(微分される関数)
arare_fs-diff-fs_dz_sf_center4_R100.nc(微分した関数, 誤差)

微分した関数と誤差

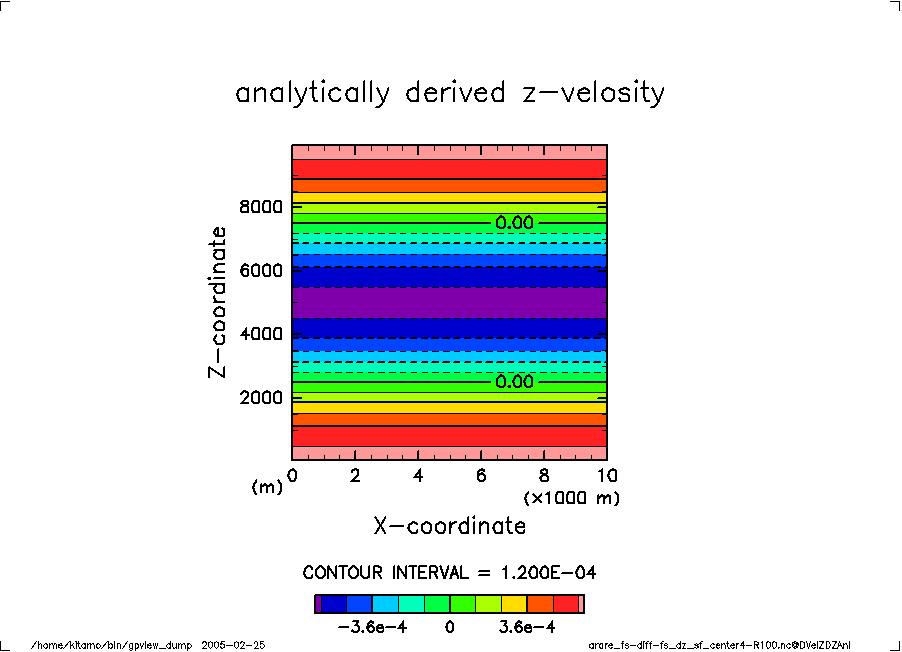

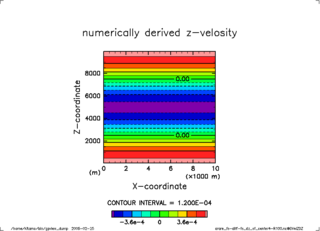

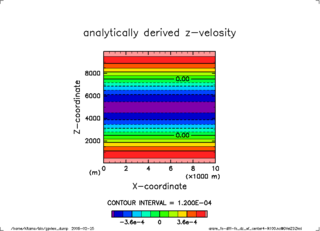

数値的に微分した関数 解析的に微分した関数 数値的に微分した関数の解析的に微分した関数に対する誤差

Last Update: 2005/02/24 (北守 太一)
