dcpam5 では入出力するファイルとして Gtool4 NetCDF 規約 に基づいた NetCDF データを扱います.
数値実験の結果を解析・可視化するためには, NetCDF データを取り扱うことのできる解析・可視化ツールが必要です. ここでは, 電脳 Ruby プロジェクト から提供される Gphys を irb からインタラクティブに使った可視化の例を紹介します. 実際に解析・可視化を行う際には, チュートリアル を参照してください.
電脳Ruby謹製品 インストールガイド を参照してください.
ここでは, Polvani et al. (2004) の傾圧不安定波動実験 で得られたデータを可視化してみることにします.
まず irb を起動してください.
$ irb
以下のようなプロンプトが表示されます.
irb(main):001:0>
このプロンプトに, 以下のようにコマンドを打ちます. 左端の数字は行番号で, 打つ必要はありません.
1: require "numru/ggraph"
2: include NumRu
3: gphys = GPhys::IO.open('Temp.nc', 'Temp')
4: DCL.gropn(1)
5: DCL.sgpset('lcntl', false) ; DCL.uzfact(0.7)
6: GGraph.tone( gphys )
7: DCL.grcls

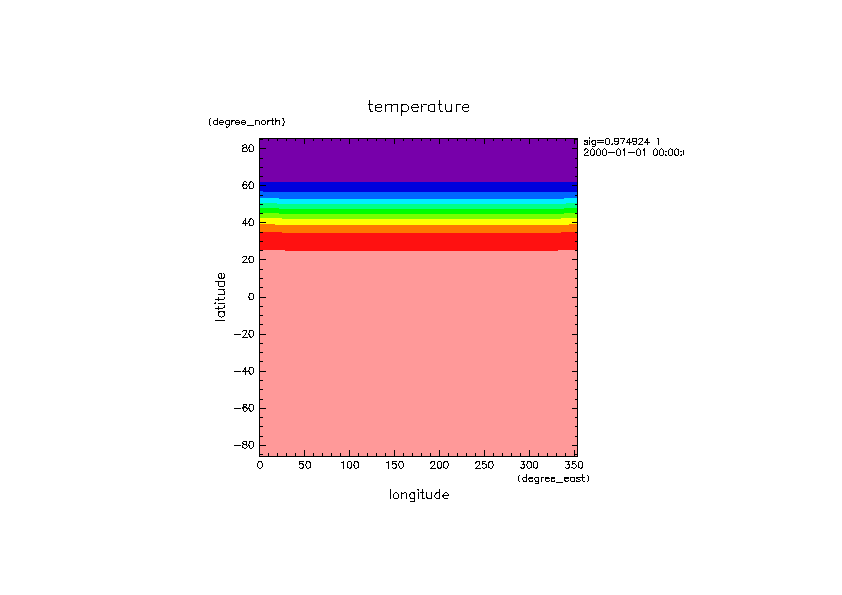

ここでは温度のデータを読み込んでおり, 下のような絵を描くことができます.

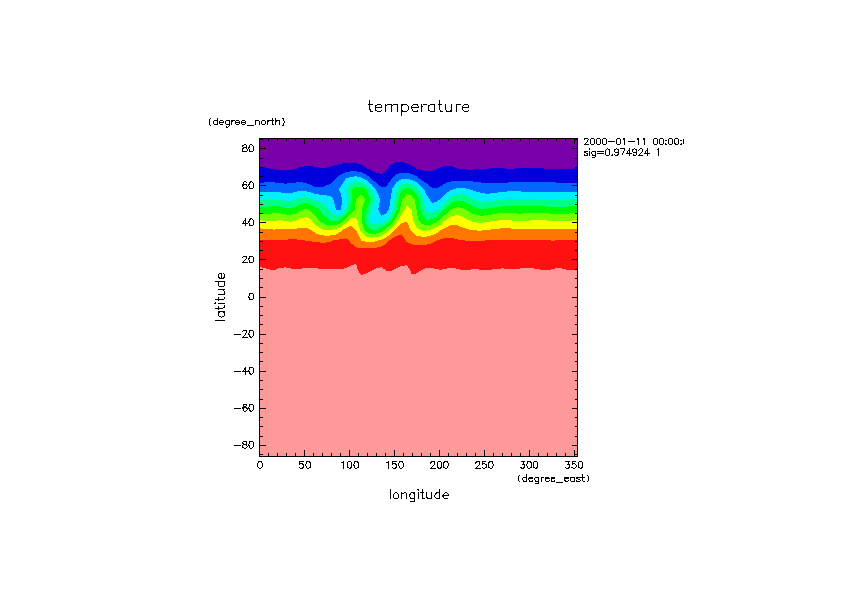

また, 下のように時刻を指定することで異なる時刻の絵を描くことができます.
1: require "numru/ggraph"
2: include NumRu
3: gphys = GPhys::IO.open('Temp.nc', 'Temp')
4: DCL.gropn(1)
5: DCL.sgpset('lcntl', false) ; DCL.uzfact(0.7)
6: GGraph.tone( gphys.cut('time'=>10) )
7: DCL.grcls
